Номер по Госреестру СИ: 17670-13
17670-13 Уровнемеры ультразвуковые
(Prosonic M, Prosonic S)
Назначение средства измерений:
Уровнемеры ультразвуковые Prosonic M, Prosonic S (далее уровнемеры) предназначены для непрерывного измерения уровня жидкостей, пульп и сыпучих продуктов.
Внешний вид.

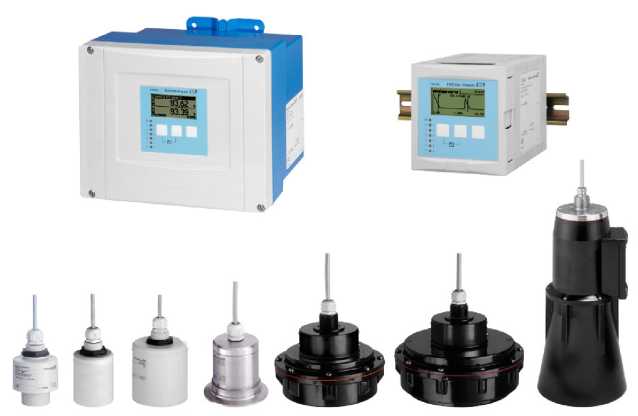

Уровнемеры ультразвуковые
Рисунок № 1
Внешний вид.

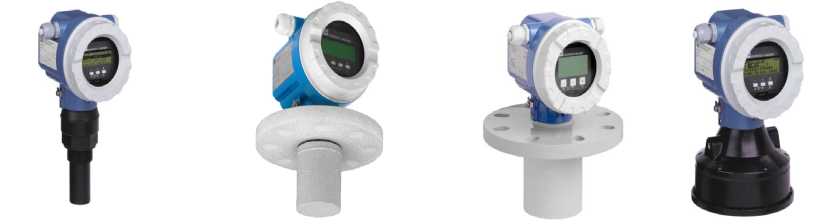

Уровнемеры ультразвуковые
Рисунок № 2
Внешний вид.

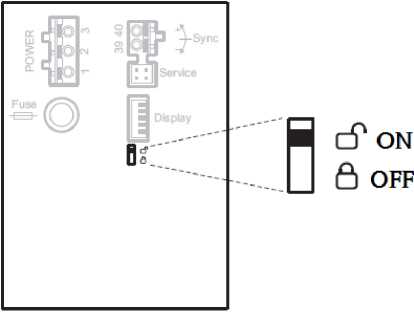

Уровнемеры ультразвуковые
Рисунок № 3
Внешний вид.

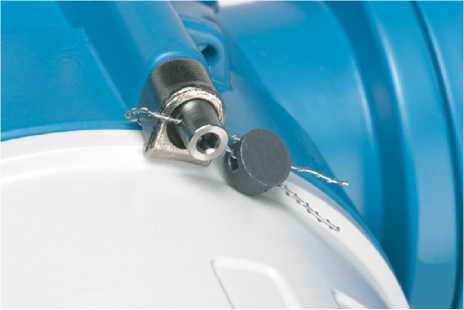

Уровнемеры ультразвуковые
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 05.03.2028
Номер записи -
ID в реестре СИ - 530514
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FMU41-ARB2A2, FMU41-ARB1A2, FMU41, FMU40-XRB2A2, FMU40-RRP2A2, FMU40-RRB3A2, FMU40-RRB2A2, FMU40-ARB3A2, FMU40-ARB2A2, FMU40, FMU-40, FMU 44, FMU 42, FMU 41, FMU 40, FMR240, FHX 40, FDU91-RG2AA, FDU91, -,
Производитель
Изготовитель - Фирма "Endress+Hauser SE+Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1151
Выдано извещений - 9
Кол-во периодических поверок - 821
Кол-во средств измерений - 586
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 718 дн.
Приказы РСТ, где упоминается данный тип СИ
№15 от 2023.01.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№2775 от 2018.12.27 О переоформлении свидетельства об утверждении типа средства измерений № 50999 "Уровнемеры ультразвуковые Prosonic M, Prosonic S" и внесении изменений в описание типа
№394 от 2018.03.05 О продлении срока действия свидетельства об утверждении типа
№1363 от 2022.06.06 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2906 от 2022.11.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (26)
№3078 от 2022.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1191 от 2024.05.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (19)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№2866 от 2024.12.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
Наличие аналогов СИ: Уровнемеры ультразвуковые (Prosonic M, Prosonic S)

| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
17670-13 Уровнемеры ультразвуковые (Prosonic M, Prosonic S) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
65555-16 Уровнемеры ультразвуковые (ТИТАН-253У, ТИТАН-270У) АО «ТЕККНОУ» (РОССИЯ г. Санкт-Петербург) |
Все средства измерений АО «ТЕККНОУ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17575-09 29.08.2024 |
Преобразователи измерительные давления и уровня, Waterpilot Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для FMX21, настроенного на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев; 2 года - для остальных |
|
27516-09 03.06.2024 |
Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG60 Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41560-09 29.08.2024 |
Преобразователи давления измерительные, Cerabar Т/M/S (PMC, PMP), Deltabar M/S (PMD, FMD) Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
|
43650-10 01.11.2024 |
Преобразователи измерительные давления и уровня, Deltapilot Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
|
69235-17 14.11.2027 |
Преобразователи давления измерительные, Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
70880-18 23.04.2023 |
Преобразователи давления измерительные, Deltabar FMD71, Deltabar FMD72 Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
55965-13 |
Уровнемеры микроволновые, Micropilot FMR5* Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
71745-18 09.07.2028 |
Уровнемеры микроволновые бесконтактные, Micropilot NMR8x Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
72322-18 06.09.2028 |
Уровнемеры микроволновые бесконтактные, Micropilot S Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
66883-17 09.03.2027 |
Уровнемеры микроволновые, Micropilot FMR10, Micropilot FMR20 Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
17672-08 05.03.2023 |
Уровнемеры микроволновые, Micropilot M, Micropilot S Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
17670-13 05.03.2028 |
Уровнемеры ультразвуковые, Prosonic M, Prosonic S Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
47249-16 28.06.2026 |
Уровнемеры микроимпульсные, Levelflex FMP5* Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет. |
|
76234-19 20.09.2024 |
Системы измерительные для резервуаров, Tank Gauging Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Бесплатный
Кто поверяет Уровнемеры ультразвуковые (ТИТАН-253У, ТИТАН-270У)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 33 | 2 | 0 | 33 | 0 | 33 | 0 | 33 | |
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 36 | 3 | 18 | 18 | 0 | 28 | 18 | 10 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 37 | 1 | 33 | 4 | 0 | 2 | 2 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 34 | 6 | 0 | 34 | 0 | 34 | 0 | 34 | |
| ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 77 | 15 | 0 | 77 | 3 | 77 | 0 | 77 | ||
| ООО "ПМ" (RA.RU.312573) | 43 | 11 | 27 | 16 | 0 | 34 | 20 | 14 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 22 | 2 | 0 | 22 | 0 | 22 | 0 | 22 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 18 | 0 | 18 | 1 | 18 | 0 | 18 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 45 | 11 | 0 | 45 | 0 | 35 | 0 | 35 | |
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 10 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 334 | 12 | 171 | 163 | 0 | 334 | 171 | 163 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ГУП "ВОДОКАНАЛ САНКТ-ПЕТЕРБУРГА" (RA.RU.312801) | 18 | 13 | 0 | 18 | 2 | 18 | 0 | 18 | ||
| АО "НПО "ЦМА" (RA.RU.310497) | 25 | 4 | 21 | 1 | 21 | 0 | 21 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 49 | 21 | 0 | 49 | 0 | 49 | 0 | 49 | |
| ООО "АСУМС" (RA.RU.312418) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "МКАИР" (RA.RU.314356) | 10 | 5 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "НМОП" (RA.RU.311359) | 40 | 12 | 31 | 9 | 0 | 40 | 31 | 9 | ||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 8 | 1 | 7 | 0 | 8 | 1 | 7 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 43 | 5 | 0 | 43 | 0 | 43 | 0 | 43 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 28 | 2 | 0 | 28 | 0 | 28 | 0 | 28 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 13 | 1 | 2 | 11 | 0 | 12 | 1 | 11 | ||
| Нижневолжское территориальное производственное управление ООО "Инфраструктура ТК" (РОСС RU.0001.310037) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "СЕМЬ ИЗМЕРЕНИЙ" (RA.RU.312224) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ЗАО "ЭнергоСтрой" (RA.RU.311997) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 6 | 2 | 4 | 0 | 6 | 2 | 4 | |||
| Филиал АО "Концерн Росэнергоатом""Кольская атомная станция" (1744) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 20 | 18 | 2 | 0 | 20 | 18 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 0 | 5 | 1 | 5 | 0 | 5 | |||
| ООО НПП "ИМЦ" (RA.RU.314585) | 11 | 10 | 11 | 0 | 0 | 11 | 11 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 29 | 29 | 0 | 29 | 0 | 1 | 0 | 1 | ||
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 30 | 22 | 0 | 30 | 0 | 30 | 0 | 30 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИЦАМ" (RA.RU.312169) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 |
Стоимость поверки Уровнемеры ультразвуковые (ТИТАН-253У, ТИТАН-270У)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
2653 | 5227 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7636 | 5227 |
|
ФБУ Иркутский ЦСМ Иркутская область |
6683 | 5227 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
15120 | 5227 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
180 | 5227 |
Программное обеспечение
Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.
Идентификационные данные программного обеспечения системы представлены в таблицах 1-5.
Таблица 1 - Идентификационные данные ПО уровнемеров ультразвуковых Prosonic M FMU4x для исполнений с Profibus-PA
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FMU4x PA-- _FLSH_Hint_V01.04.00- 1186.sda |
|
Номер версии (идентификационный номер) ПО |
не ниже V01.04.zz |
|
Цифровой идентификатор ПО |
не отображается |
Таблица 2 - Идентификационные данные ПО уровнемеров ультразвуковых Prosonic M FMU4x для 2-проводных и 4-проводных исполнений с HART
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FMU4x HA2W FLSH — FLSH V01.04.00-1186.sda |
|
Номер версии (идентификационный номер) ПО |
не ниже V01.04.zz |
|
Цифровой идентификатор ПО |
не отображается |
Таблица 3 - Идентификационные данные ПО уровнемеров ультразвуковых Prosonic S FDUxx с электронным преобразователем FMU90 для исполнений с Profibus-DP
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FMU90- DP-- FLSH — 020103-2120ME1.sda |
|
Номер версии (идентификационный номер) ПО |
не ниже V02.01.zz |
|
Цифровой идентификатор ПО |
не отображается |
Таблица 4 - Идентификационные данные ПО уровнемеров ультразвуковых Prosonic S FDUxx с электронным преобразователем FMU90 для исполнений с HART
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FMU90- HA4W FLSH — 020103-2118ME1.sda |
|
Номер версии (идентификационный номер) ПО |
не ниже V02.01.zz |
|
Цифровой идентификатор ПО |
не отображается |
Таблица 5 - Идентификационные данные ПО уровнемеров ультразвуковых Prosonic S FDUxx с электронным преобразователем FMU95
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FMU95- DP-- FLSH — 010103-2122ME1.sda |
|
Номер версии (идентификационный номер) ПО |
не ниже V02.01.zz |
|
Цифровой идентификатор ПО |
не отображается |
В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров ультразвуковых Prosonic M, Prosonic S защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты «высокий».
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым Prosonic M, Prosonic SГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
Изготовитель
Фирма Endress+Hauser SE+Co.KG, ГерманияАдрес: Hauptstrasse 1, 79689 Maulburg, Germany
Тел.: +49 7622 28 0, факс: +49 7622 28 14 38
E-mail: info.pcm@endress.com
Производственные площадки:
Endress+Hauser SE+Co.KG, Германия
Адрес: Hauptstrasse 1, 79689 Maulburg, Germany
Тел.: +49 7622 28 0, факс: +49 7622 28 14 38
Endress+Hauser (Suzhou) Automation Instrumentation Co. Ltd., Китай
Адрес: 491 Su-Hong-Zhong-Lu, China - Singapore Industrial Park, Suzhou, Jiangsu Province, China
Тел.: +86 512 6258 9638, факс: +86 512 6275 1053
Endress+Hauser (India) Automation Instrumentation Pvt. Ltd., Индия
Адрес: M-192, Waluj MIDC, Aurangabad Maharashtra 431 136, India Тел.: +91 240 256 3800
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
В зависимости от конструктивного исполнения датчика и электронного преобразователя выпускаются различные модели уровнемеров.
Уровнемеры ультразвуковые Prosonic S состоят из первичного (FDUxx) и электронного (FMU9x) преобразователей в раздельном исполнении. Первичный преобразователь монтируется над поверхностью измеряемой среды. Электронные преобразователи в зависимости от исполнения рассчитаны для подключения одного или нескольких датчиков и формирования выходных сигналов. Электронные преобразователи могут иметь вход для подключения внешнего датчика температуры.
Уровнемеры ультразвуковые Prosonic M состоят из первичного и электронного преобразователей в компактном исполнении. Уровнемер монтируется над поверхностью измеряемой среды. Настройка уровнемера осуществляется на месте монтажа.
Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART, Profibus-PA, Foundation Fieldbus) в контроллер, персональный компьютер, выносное устройство индикации и регистрации и/или может быть считана с дисплея уровнемера. Кроме того, уровнемеры ультразвуковые Prosonic M могут настраиваться через цифровой интерфейс.
Принцип измерений основан на определении времени прохождения ультразвукового сигнала от первичного преобразователя (датчика) уровнемера к поверхности измеряемой среды и обратно. С учетом значения скорости распространения ультразвукового сигнала и данных настройки уровнемер измеряет дистанцию от первичного преобразователя до поверхности продукта и рассчитывает значение уровня.
Уровнемеры ультразвуковые Prosonic M, Prosonic S также предназначены для непрерывного измерения расхода жидкостей в открытых каналах различного профиля и в безнапорных трубопроводах по методикам измерений МИ 2406-97 и МИ 2220-13.
Уровнемеры ультразвуковые Prosonic S, укомплектованные двумя или более первичными преобразователями, также предназначены для непрерывного измерения суммы, разности и/или среднего арифметического значений двух или более уровней.
Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях.
Внешний вид уровнемеров приведен на рисунке 1.
Уровнемеры Prosonic S FDU9x
Уровнемеры Prosonic M FMU4x
Рисунок 1 - Внешний вид уровнемеров
Конструкция приборов не позволяет проникнуть к счетному механизму и к месту регулирования внутренних настроек уровнемера без специального кода доступа через меню.
Кроме того, предусмотрена блокировка клавиатуры одновременным нажатием определенной комбинации клавиш, с помощью которой блокируется доступ ко всем операциям в меню прибора.
В уровнемерах конструктивно предусмотрено наличие переключателя «SWITCH», расположенного внутри корпуса (рисунок 2), который может иметь два состояния: «Off» («Выключен») или «On» («Включен»).
Для применения уровнемера в учетно-расчетных операциях переключатель «SWITCH» может быть заклеен маркой поверителя, также конструктивно предусмотрена защита корпуса электронного преобразователя пломбами надзорного органа (рисунок 3).
При использовании любого варианта защиты от несанкционированного доступа к настройкам на дисплее прибора появляется значок (О?ч).
Рисунок 2 - Переключатель «SWITCH»
Рисунок 3
- Схема пломбирования корпуса уровнемера
Таблица 9 -
|
Наименование |
Обозначение |
Ксл-во |
Примечание |
|
Уровнемер |
Prosonic M FMU4x (Prosonic S FDU9x) |
1 шт. |
В соответствии с заказом |
|
Вспомогательные принадлежности:
FMT131;
|
52014xxx, 919790-xxxx 919791-xxxx 919792-хххх, 942669-xxxx, 71093130, 52024478, 52013874, 942666-000 52024477, 942046-0000, 543199-0001 52025686 71091216 7102774х, 52026736 919215-9000 52027441 919789-xxxx, 942837-9000, 71094020 919999-9000 71125400, 51006326 942663-0000 |
В соответствии с заказом |
Продолжение таблицы 9
|
Наименование |
Обозначение |
Ксл-во |
Примечание |
|
52013873 51516983, 71007843, 50101787, 52027716, 52013396, 52027715, 52018564, 52027505, 50095566 51009882 |
В соответствии с заказом | |
|
Компакт-диск с сервисной программой FieldCare |
1 экз. | ||
|
Руководство по эксплуатации |
1 экз. |
Для соответствующего исполнения уровнемера | |
|
Паспорт |
1 экз. | ||
|
Методика поверки |
1 экз. |
