Номер по Госреестру СИ: 71984-18
71984-18 Приборы неразрушающего контроля универсальные
("ЮНИСКОП")
Назначение средства измерений:
Приборы неразрушающего контроля универсальные «ЮНИСКОП» (далее по тексту -приборы) предназначены для измерений напряжения переменного тока, напряжения и силы постоянного тока, регистрации и обработки формы сигналов, поступающих от внешних датчиков, с целью анализа характеристик упругих колебаний при неразрушающем контроле.

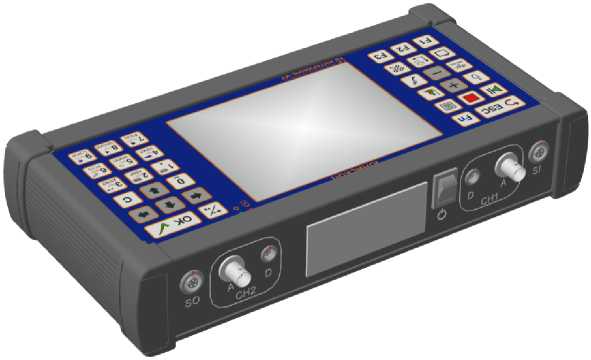

Внешний вид.
Приборы неразрушающего контроля универсальные
Рисунок № 1

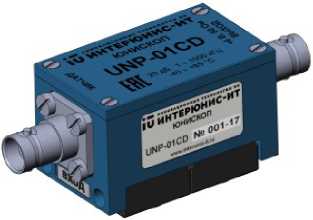

Внешний вид.
Приборы неразрушающего контроля универсальные
Рисунок № 2

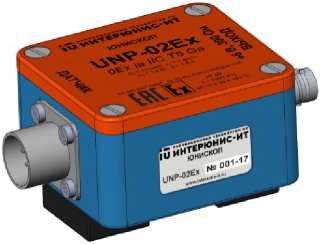

Внешний вид.
Приборы неразрушающего контроля универсальные
Рисунок № 3

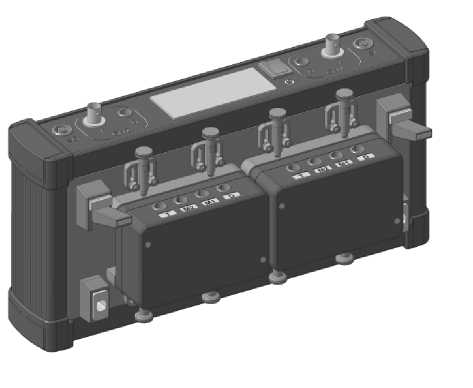

Внешний вид.
Приборы неразрушающего контроля универсальные
Рисунок № 4
Общие сведения
Дата публикации - 05.04.2023
Срок свидетельства - 27.07.2029
Номер записи -
ID в реестре СИ - 397493
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЮНИСКОП-1V6, ЮНИСКОП, Прибор неразрушающего контроля универсальный ЮНИСКОП, Прибор неразрушающего контроля универсальный "ЮНИСКОП" предусилитель UNP-01, Прибор неразрушающего контроля универсальный "ЮНИСКОП", Нет модификации, нет данных, «ЮНИСКОП», UNISCOPE-V6, UNISCOPE-1V6, UNISCOPE, -, "ЮНИСКОП" предуситлитель UNP-01CD № 0443, предуситлитель UNP-01CD № 0444, "ЮНИСКОП" UNP-01, "ЮНИСКОП",
Производитель
Изготовитель - Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 308
Выдано извещений - 1
Кол-во периодических поверок - 176
Кол-во средств измерений - 173
Кол-во владельцев - 35
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№535 от 2020.03.17 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Приборы неразрушающего контроля универсальные "ЮНИСКОП"
№1599 от 2018.07.27 Об утверждении типов средств измерений
№2042 от 2020.12.09 О внесении изменений в описание типа СИ на Приборы неразрушающего контроля универсальные "ЮНИСКОП"
№715 от 2023.04.04 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
Наличие аналогов СИ: Приборы неразрушающего контроля универсальные ("ЮНИСКОП")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
39949-15 Калибраторы многофункциональные (CALIBRO 14x) Фирма MEATEST, spol. s.r.o. (ЧЕШСКАЯ РЕСПУБЛИКА ) |
71984-18 Приборы неразрушающего контроля универсальные ("ЮНИСКОП") Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71984-18 27.07.2029 |
Приборы неразрушающего контроля универсальные, "ЮНИСКОП" Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
75339-19 21.06.2029 |
Комплексы акустико-эмиссионные измерительные, A-Line PCI, A-Line DDM, A-Line DS Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94582-25 07.02.2030 |
Комплексы мониторинговые измерительные, A-Line MON Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Приборы неразрушающего контроля универсальные ("ЮНИСКОП")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| АО "НИЦПВ" (RA.RU.311409) | 158 | 4 | 85 | 61 | 0 | 129 | 74 | 55 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 29 | 0 | 29 | 0 | 29 | 0 | 29 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 12 | 1 | 0 | 12 | 0 | 10 | 0 | 10 | ||
| АО "НИЦПВ" (RA.RU.311409) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 22 | 2 | 0 | 22 | 0 | 5 | 0 | 5 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 11 | 5 | 0 | 11 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Приборы неразрушающего контроля универсальные ("ЮНИСКОП")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тюменский ЦСМ Тюменская область |
9342 | 9342 |
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее по тексту - ПО).
Встроенное ПО предназначено для обеспечения нормального функционирования приборов и управления интерфейсом. Оно является метрологически значимым.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Акустико-эмиссионная система |
|
Номер версии (идентификационный номер ПО), не ниже |
1.4.3 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на паспорт.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам неразрушающего контроля универсальным «ЮНИСКОП»ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТНВЦ.412239.001ТУ Приборы неразрушающего контроля универсальные «ЮНИСКОП». Технические условия
Поверка
Поверкаосуществляется по документу: ТНВЦ.412239.001МП с изменением № 2 «Приборы неразрушающего контроля универсальные «ЮНИСКОП». Методика поверки», утвержденному ООО «ИЦРМ» 07.09.2020 г.
Основные средства поверки:
-
- генератор сигналов сложной формы AFG3022B (регистрационный номер в Федеральном информационном фонде 41694-09);
-
- осциллограф цифровой информационном фонде 48471-11);
TDS2014
(регистрационный
номер
в Федеральном
AM-7189
(регистрационный
номер
в Федеральном
АМ-7111
(регистрационный
номер
в Федеральном
-
- мультиметр цифровой информационном фонде 36641-07);
-
- калибратор процессов информационном фонде 47242-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Интерюнис-ИТ» (ООО «Интерюнис-ИТ») ИНН 7701945042Юридический адрес: 111024, г. Москва, шоссе Энтузиастов, д. 20Б, стр. 4. Фактический адрес: 111024, г. Москва, шоссе Энтузиастов, д. 20Б, а/я 140. Тел./факс: +7(495)361-76-73, +7(495)361-19-90.
E-mail: info@interunis-it.ru
Web-сайт: www.interunis-it.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия приборов основан на аналогово-цифровом преобразовании входных сигналов, поступающих от внешних датчиков, с последующей обработкой, отображением и сохранением полученных данных.
Прибор «ЮНИСКОП» включает в себя основной приборный блок семейства «UNISCOPE» (далее - ОПБ «UNISCOPE») и подключаемые к нему внешние устройства. ОПБ «UNISCOPE» имеет два измерительных аналоговых канала, к которым могут подключаться пьезоэлектрические преобразователи со встроенным или внешним предусилителем, согласованные по частотному диапазону, напряжению питания и выходному сопротивлению с характеристиками аналоговых каналов ОПБ «UNISCOPE». В качестве внешних предусилителей могут применяться предусилители акустической эмиссии семейства «UNP» (далее -предусилители «UNP»).
Конструктивно ОПБ «UNISCOPE» выполнен в виде моноблока, имеющего на лицевой стороне цветной графический дисплей для визуализации информации, клавиатуру для реализации различных функций и настроек, светодиодные индикаторы состояния электропитания и заряда батарей.
На боковой стороне ОПБ «UNISCOPE» имеются коаксиальные разъемы аналоговых каналов, многоконтактные разъемы цифровых каналов, выключатель электропитания, отсек разъемов, закрываемый заглушкой, содержащий разъемы электропитания и интерфейсов передачи данных: SD-карты, USB, Ethernet.
ОПБ «UNISCOPE» имеет в каждом аналоговом канале программно переключаемые частотные диапазоны. По каждому каналу прибор может осуществлять цифровую обработку, включающую цифровую фильтрацию и вычисление параметров сигналов в реальном времени.
ОПБ «UNISCOPE» позволяет записывать, отображать графически и передавать на внешние носители информации параметры сигналов, форму сигналов, Фурье-спектры сигналов.
ОПБ «UNISCOPE» имеет два цифровых канала для подключения внешних согласующих блоков. К каждому цифровому каналу может быть подключен один внешний согласующий блок семейства «UNE». Внешний согласующий блок параметрических измерений «UNE-P» (далее - блок «UNE-P») предназначен для измерения силы и напряжений постоянного тока, формируемых внешними первичными или вторичными преобразователями. Блок «UNE-P» имеет два универсальных параметрических входа. Каждый вход может работать в одном из нескольких режимов, осуществляя измерения силы постоянного тока в токовой петле и напряжений постоянного тока в различных диапазонах, а также имеет встроенные источники питания для подключаемых внешних устройств.
Общий вид приборов неразрушающего контроля универсальных «ЮНИСКОП» представлен на рисунке 1.
Пломбирование приборов не предусмотрено.
а) общий вид ОПБ «UNISCOPE»
б) общий вид предусилителей «UNP» обычного и взрывозащищенного исполнения
в) общий вид ОПБ «UNISCOPE» с подсоединенными блоками «UNE-P»
Рисунок 1 - Общий вид приборов неразрушающего контроля универсальных «ЮНИСКОП».
Таблица 5 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
ОПБ «UNISCOPE» |
1 шт. | |
|
Предусилитель «UNP» |
* | |
|
Преобразователь акустической эмиссии (ПАЭ) |
* | |
|
Комплект соединительных кабелей |
1 шт. | |
|
Блок «UNE-P» |
* | |
|
Руководство по эксплуатации |
ТНВЦ.412239.001РЭ |
1 шт. |
|
Методика поверки |
ТНВЦ.412239.001МП с изменением № 2 |
1 шт. |
|
Паспорт |
ТНВЦ.412239.001ПС |
1 шт. |
|
Примечание -*- поставляется в соответствии с заказом | ||
Основные метрологические и технические характеристики приборов приведены в таблицах 2 - 4.
Таблица 2 - Основные метрологические и технические характеристики ОПБ «UNISCOPE»
|
Наименование характеристики |
Значение |
|
Количество аналоговых каналов, шт. |
2 |
|
Количество цифровых каналов, шт. |
2 |
|
Переключаемые частотные диапазоны, кГц |
от 0,0005 до 30 от 1 до 100 от 30 до 1000 |
|
Допускаемое отклонение граничных частот переключаемых | |
|
частотных диапазонов от номинальных |
±10 |
|
(за исключением значения 0,0005 кГц), % | |
|
Неравномерность АЧХ в установленном частотном диапазоне, дБ |
от -3 до +1 |
|
Максимальное измеряемое пиковое напряжение переменного тока, В: | |
|
- для ОПБ «UNISCOPE» исполнения V5 |
0,5 |
|
- для ОПБ «UNISCOPE» исполнения V6 |
1 |
|
- для ОПБ «UNISCOPE» исполнения V9 |
1 |
|
- для ОПБ «UNISCOPE» исполнения V24 |
1 |
|
Пределы допускаемой абсолютной погрешности измерения пикового напряжения переменного тока на среднегеометрической частоте установленного частотного диапазона, мВ |
±(1 + 0,05-^) |
|
Допускаемое отклонение синхронизации аналоговых |
±1 |
|
каналов, мкс | |
|
Напряжение питания постоянного тока внешних устройств аналоговых каналов, В: | |
|
- для ОПБ «UNISCOPE» исполнения V5 |
4,7 |
|
- для ОПБ «UNISCOPE» исполнения V6 |
6 |
|
- для ОПБ «UNISCOPE» исполнения V9 |
9 |
|
- для ОПБ «UNISCOPE» исполнения V24 |
24 |
|
Допускаемое отклонение напряжения питания постоянного тока внешних устройств аналоговых каналов, В |
±0,1 |
|
Интерфейс передачи данных по цифровым каналам |
RS485 |
|
Напряжение питания |
встроенные АКБ Li-Ion 7,2 B 8 А^ч |
|
Максимальная потребляемая мощность (совместно с подключаемыми устройствами), Вт |
10 |
|
Время автономной работы, ч, не менее |
8 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
325х170х75 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
3 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +50 |
|
Маркировки взрывозащиты для исполнений Ex |
2Ex nA [ia IIB Ga] IIC T6 Gc 2Ex nA [ia Ga] IIC T6 Gc |
|
Средний срок службы, лет |
5 |
|
Примечание U- здесь и далее по тексту - измеряемое значение напряжения | |
Таблица 3 - Основные технические характеристики предусилителя «UNP»
|
Наименование характеристики |
Значение | |||
|
UNP-01* |
UNP-02*Ex |
UNP-03*Ex |
UNP-04*Ex | |
|
Диапазон входного сигнала, В |
±0,1 |
±0,05 | ||
|
Коэффициент усиления, дБ |
от 19 до 21 | |||
|
Диапазон рабочих частот, кГц |
от 1 до 1000 | |||
|
Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, % |
±10 | |||
|
Неравномерность АЧХ в диапазоне рабочих частот, дБ |
от -3 до +1 | |||
|
Эффективное значение шума в частотном диапазоне от 30 до 500 кГц, приведенного ко входу, мкВ, не более |
4 | |||
|
Сопротивление нагрузки, Ом |
50 |
300 |
50 |
50 |
|
Напряжение питания постоянного тока, В |
от 5,8 до 6,2 |
от 4,6 до 4,8 | ||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
86х30х35 |
95х59х47 | ||
|
Масса, кг, не более |
0,15 |
0,3 | ||
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -40 до +85 | |||
|
Маркировка взрывозащиты |
Нет |
0Ex ia IIC T5 Ga |
0Ex ia IIB T5 Ga |
0Ex ia IIC T5 Ga |
|
Средний срок службы, лет |
5 | |||
Таблица 4 - Основные технические характеристики блока «UNE-P»
|
Наименование характеристики |
Значение |
|
Количество универсальных параметрических входов, шт. |
2 |
|
Диапазон измерения силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности измерения силы постоянного тока, % |
±0,2 |
|
Диапазоны измерения напряжения постоянного тока, В |
±1; ±10 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме ±1 В, мВ |
±(2 + 0,001-U) |
Окончание таблицы 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения |
±(20 + 0,002-U) |
|
напряжения постоянного тока в режиме ±10 В, мВ | |
|
Напряжение питания постоянного тока внешних устройств, В |
12; 24 |
|
Допускаемое отклонение напряжения питания постоянного тока внешних устройств, В |
±0,5 |
|
Максимальный ток потребления внешних устройств, мА |
100 |
|
Напряжение питания постоянного тока, В |
от 4,8 до 5,2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
99х65х46 |
|
Масса, кг, не более |
0,4 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +50 |
|
Маркировка взрывозащиты для исполнения Ex |
2Ex nA [ia Ga] IIC T6 Gc |
|
Средний срок службы, лет |
5 |
