Принцип действия комплексов «A-Line» основан на аналогово-цифровом преобразовании напряжения электрического тока электрических сигналов акустической эмиссии (далее по тексту - АЭ), поступающих от преобразователей акустической эмиссии (далее по тексту - ПАЭ), с последующей обработкой, отображением и сохранением полученных данных.

Комплексы «A-Line» представляют собой многоканальные измерительные автоматизированные системы сбора и обработки акустико-эмиссионной информации. Каждый измерительный канал комплексов «A-Line» содержит аналоговый тракт, аналогово-цифровой преобразователь (далее по тексту - АЦП), блок цифровой обработки и блок передачи данных на внешнюю вычислительную станцию (компьютер) с набором периферийных устройств.

Комплексы «A-Line PCI», «A-Line DDM», «A-Line DS» отличаются архитектурой построения и составом входящего в них оборудования. Наименование модели комплексов «A-Line» формируется по принципу:

«A-Line X-M»,

где X - обозначение типа комплекса, M - номер модификации.

В состав комплексов «A-Line» входят один или несколько блоков сбора и обработки данных и подключаемые к ним внешние устройства.

В комплексах «A-Line PCI» и «A-Line DS» обработка АЭ информации производится в блоках сбора и обработки данных, в которые устанавливаются электронные платы обработки данных. В комплексах «A-Line PCI» электрические сигналы акустической эмиссии передаются в блок сбора данных в аналоговом виде, а в комплексах «A-Line DS» - в цифровом. В комплексах «A-Line DDM» обработка АЭ информации производится во внешних устройствах и передается в цифровом виде в блоки сбора и обработки данных, в которых устанавливаются контроллеры для сбора уже обработанных данных.

Конструктивно блоки сбора и обработки данных могут быть выполнены в одном из следующих исполнений:

• - персональный или индустриальный (промышленный) компьютер, оснащенный отдельным монитором, клавиатурой, мышью и другими необходимыми периферийными устройствами;

• - компьютерный моноблок, оснащенный встроенным дисплеем, клавиатурой и набором коммуникационных разъемов;

• -  персональный или индустриальный (промышленный) компьютерный блок, визуализация результатов работы и управление которым осуществляются через внешний подключаемый компьютер.

В состав комплексов «A-Line» также могут входить следующие подключаемые внешние устройства:

• - малошумящие предусилители сигналов АЭ семейства «ALP» (далее по тексту -предусилители «ALP») и многоканальные промежуточные усилители семейства «ALB» (далее по тексту - усилители «ALB») для комплексов «A-Line PCI»;

• - модули цифровой обработки и передачи параметров АЭ семейства «ALM» (далее по тексту - модули «ALM») и разветвители семейства «ALMB» (далее по тексту - разветвители «ALМB») для комплексов «A-Line DDM»;

• - модули цифрового преобразования и передачи первичных АЭ данных семейства «ALC» (далее по тексту - модули «ALC») для комплексов «A-Line DS».

Наименование подключаемых внешних устройств отражает их принадлежность к комплексам «A-Line» определенного типа, внутренние особенности и набор дополнительных опций и формируется по принципу:

«ИМЯ-MNX»,

где ИМЯ - название конкретного устройства (ALP, ALB, ALM, ALMB, ALC), MN -номер модификации, X - дополнительные функции.

Модули «ALM» и «ALC» содержат встроенные малошумящие предусилители и АЦП. К аналоговым входам предусилителей «ALP» и модулей «ALM» и «ALC» могут подключаться ПАЭ без встроенного предусилителя, согласованные по частотному диапазону с характеристиками измерительных каналов комплексов «A-Line». К аналоговым входам усилителей «ALB» могут подключаться ПАЭ со встроенным или внешним предусилителем, согласованные по частотному диапазону, напряжению питания и выходному сопротивлению с характеристиками измерительных каналов комплексов «A-Line».

Модель (исполнение) блока сбора и обработки данных, число предусилителей «ALP» или модулей «ALM» и «ALC», усилителей «ALB», разветвителей «ALMB» и блоков сбора и обработки данных, входящих в состав комплексов «A-Line», определяют количество измерительных каналов, которое указывается в паспорте. Комплексы «A-Line» имеют различные варианты исполнения, отличающиеся друг от друга типом, количеством каналов, конструктивным исполнением блока сбора и обработки данных и функциональными возможностями.

Комплексы «A-Line» имеют возможность регистрации и обработки электрических сигналов АЭ, предустановки параметров регистрации и вычисления параметров импульсов АЭ. Комплексы «A-Line» позволяют записывать, отображать графически и передавать на внешние носители информации параметры, форму и Фурье-спектры импульсов АЭ.

Различные функции и режимы работы комплексов «A-Line» активируются и управляются с помощью специализированного программного обеспечения (далее по тексту -ПО) при помощи клавиатуры путем нажатий отдельных кнопок и их комбинаций или манипулятора типа «мышь».

Общий вид комплексов «A-Line» представлен на рисунке 1.

Пломбирование комплексов «A-Line» не предусмотрено.

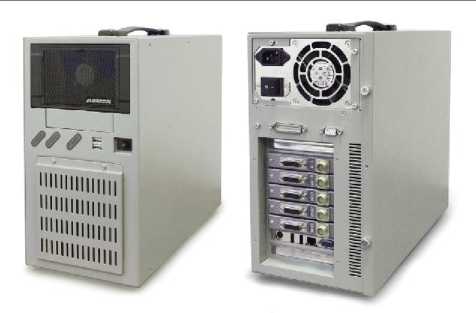

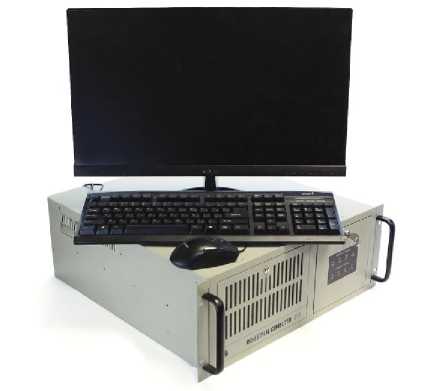

Блок сбора и обработки данных с отдельным монитором и клавиатурой

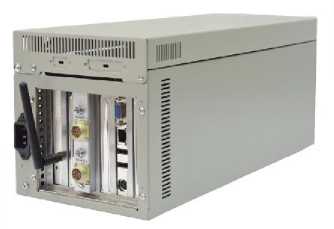

Блок сбора и обработки данных, управляемый через внешний компьютер

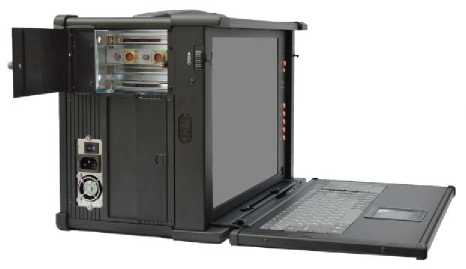

а) общий вид блока сбора и обработки данных комплексов «A-Line» в различных исполнениях

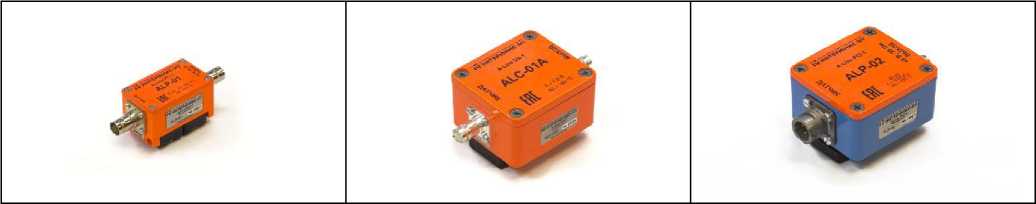

б) общий вид предусилителей семейства «ALP» и модулей семейства «ALC»

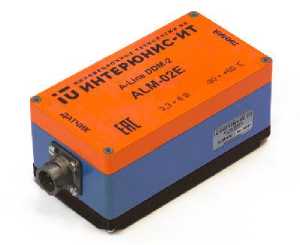

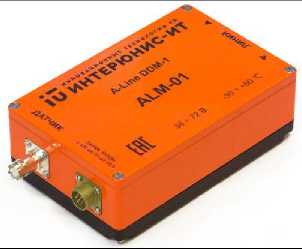

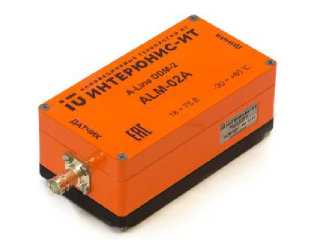

-«'> ,slg)

1.® to

'■J

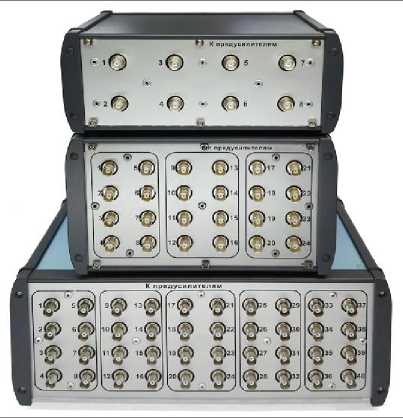

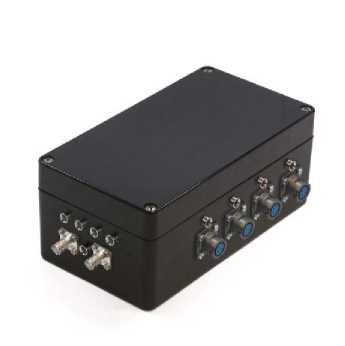

г) общий вид усилителей семейства «ALB» и разветвителей семейства «ALMB»

Рисунок 1 - Общий вид комплексов «А-Line».

Таблица 3 - Комплектность комплексов «A-Line»

Основные метрологические и технические характеристики комплексов «A-Line» приведены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики комплексов «А-Line»

Продолжение таблицы 2
