Номер по Госреестру СИ: 72175-18
72175-18 Изоляторы импульсные
(MTL4532 и MTL5532)
Назначение средства измерений:
Изоляторы импульсные MTL4532 и MTL5532 (далее - изоляторы) предназначены для преобразований входного импульсного сигнала в выходной сигнал силы электрического тока от 4 до 20 мА.
Внешний вид.
Изоляторы импульсные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 20.08.2024
Номер записи -
ID в реестре СИ - 397678
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модификация MTL5532, мод. MTL5532, MTL5532, MTL4532, MTL 5532, -,
Производитель
Изготовитель - Фирма "Eaton Electric Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 264
Выдано извещений - 0
Кол-во периодических поверок - 122
Кол-во средств измерений - 94
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1308 дн.
Приказы РСТ, где упоминается данный тип СИ
№219 от 2024.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№1708 от 2018.08.20 Об утверждении типов средств измерений
№2749 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Изоляторы импульсные (MTL4532 и MTL5532)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Eaton Electric Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39587-14 28.10.2024 |
Преобразователи измерительные, MTL4500, MTL4600, MTL5500 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
72174-18 20.08.2024 |
Модули интерфейсные для вибрационного датчика, MTL4531 и MTL5531 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
72175-18 20.08.2024 |
Изоляторы импульсные, MTL4532 и MTL5532 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
72208-18 24.08.2024 |
Анализаторы кислорода диоксид-циркониевые, Z530 Mk2 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
73303-18 04.12.2024 |
Преобразователи измерительные, MTL1000 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
76964-19 23.12.2024 |
Преобразователи искробезопасные, MTL660 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
76904-19 10.12.2024 |
Преобразователи температурные многоканальные, MTL830C Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Изоляторы импульсные (MTL4532 и MTL5532)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 22 | 19 | 0 | 0 | 15 | 13 | 0 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Л КАРД" (RA.RU.312357) | 12 | 12 | 0 | 0 | 12 | 12 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 36 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 11 | 11 | 0 | 0 | 11 | 11 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 121 | 11 | 0 | 101 | 0 | 101 | 0 | 101 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 21 | 21 | 0 | 0 | 21 | 21 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 10 | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "НМОП" (RA.RU.311359) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Изоляторы импульсные (MTL4532 и MTL5532)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
164 | 164 |
Программное обеспечение
Программное обеспечение (далее - ПО) изоляторов состоит из двух частей: встроенного и автономного.
Метрологически значимым является только встроенное ПО, которое устанавливается в изолятор на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изолятора.
Метрологические характеристики изоляторов нормированы с учетом влияния на них ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
software |
|
Номер версии (идентификационный номер) встроенного ПО |
не ниже 1 |
|
Цифровой идентификатор встроенного ПО |
- |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Автономная часть ПО «PCS45» устанавливается на персональный компьютер и предназначается для конфигурирования изолятора (изменения параметров выходного сигнала, настройки сигнала тревоги, визуализации входных и выходных значений).
Идентификационные данные автономного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные автономного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование автономного ПО |
PCS45 |
|
Номер версии (идентификационный номер) автономного ПО |
не ниже 3.11 |
|
Цифровой идентификатор автономного ПО |
- |
ПО «PCS45» не влияет на метрологические характеристики изоляторов. Уровень защиты автономного ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на корпус изоляторов при помощи наклейки.Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к изоляторам импульсным MTL4532 и MTL5532
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-096-18 «Изоляторы импульсные
MTL4532 и MTL5532. Методика поверки», утверждённому ООО «ИЦРМ» 05.06.2018 г.
Основные средства поверки:
-
- калибратор универсальный 9100 (регистрационный номер в Федеральном
информационном фонде 25985-09);
-
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Eaton Electric Ltd.», Великобритания
Адрес: Great Marlings, Butterfield, Luton, Bedfordshire LU2 8DL
Заявитель
Общество с ограниченной ответственностью «Купер Индастриз Раша» (ООО «Купер Индастриз Раша»)
ИНН 7731539680
Адрес: 107076, г. Москва, ул. Электрозаводская 33, стр. 4
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия изоляторов основан на измерении и преобразовании сигналов, поступающих от переключателя, датчика положения, передатчика импульсов тока, передатчика импульсов напряжения в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА.
Изоляторы предназначены для изолирования импульсов от переключателя, датчика положения, передатчика импульсов тока, передатчика импульсов напряжения, расположенных в опасной зоне.
Изоляторы конструктивно выполнены в пластмассовом разборном корпусе прямоугольной формы, изготовленном из антистатического материала, внутри которого расположен электронный блок, включающий в себя аналого-цифровой преобразователь, цифроаналоговый преобразователь, микропроцессор и вспомогательные цепи. Входные и выходные клеммные блоки с винтовыми зажимами расположены на противоположных сторонах корпуса.
Изоляторы выпускаются в двух модификациях MTL4532 и MTL5532. Данные модификации отличаются друг от друга по конструктивному исполнению и способу монтажа: изоляторы MTL4532 монтируются на объединительной плате, изоляторы MTL5532 монтируются на «Т» или «G» образной DIN-рейке.
Общий вид изоляторов представлен на рисунке 1.

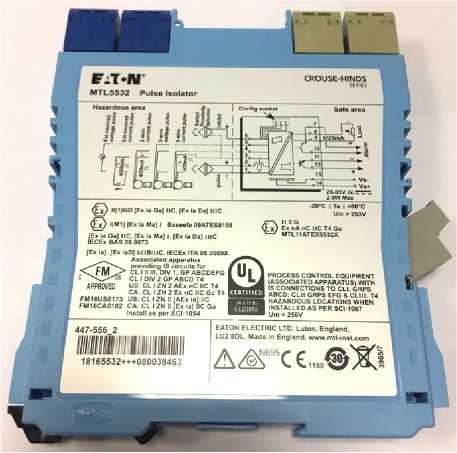

Рисунок 1 - Общий вид изоляторов
Пломбирование изоляторов не предусмотрено.
Основные метрологические и технические характеристики изоляторов приведены в таблице 3.
Таблица 3 - Основные метрологические и технические характеристики изоляторов
|
Наименование характеристики |
Значение |
|
Параметры входа импульсного напряжения: - выбираемые пороговые значения напряжения электрического тока, В |
3, 6, 12 |
|
- длительность импульсных сигналов, мкс, не менее |
10 |
|
- частота следования импульсов, кГц |
от 0 до 10 |
|
Параметры входа импульсного тока: - максимальное амплитудное значение тока, мА |
24 |
|
- максимальная частота следования импульсов, кГц |
10 |
|
- минимальная длительность следования импульсов, мкс |
10 |
|
Параметры выхода импульсного тока: - диапазон амплитудных значений, мА |
от 4 до 20 |
|
- максимальная частота следования импульсов, кГц |
10 |
|
- минимальная длительность следования импульсов, мкс |
10 |
|
- диапазон электрического сопротивления нагрузки, Ом |
от 0 до 450 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной основной погрешности преобразований, мкА |
±20 |
|
Пределы допускаемой абсолютной дополнительной погрешности преобразований, вызванной изменением температуры окружающего воздуха в пределах рабочих условий измерений, мкА/°С |
±1 |
|
Напряжение питания от источника постоянного тока, В |
от 20 до 35 |
|
Максимальное значение тока потребления при напряжении питания 24 В, мА |
65 |
|
Маркировка взрывозащиты:
|
[Exia Ga] ПС X [Exia] IIC X |
|
Нормальные условия измерений:
|
от +19 до +21 от 30 до 80 |
|
Рабочие условия измерений:
|
от -20 до +65 от 5 до 95 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
109,8Х15,8Х118,8 |
|
Масса, кг, не более |
0,2 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
10 |
