Наименование и обозначение

Количество

Примечание

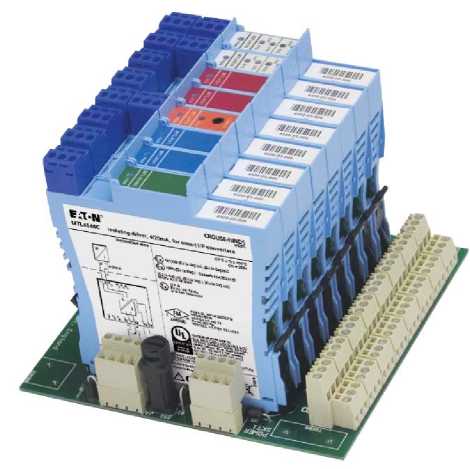

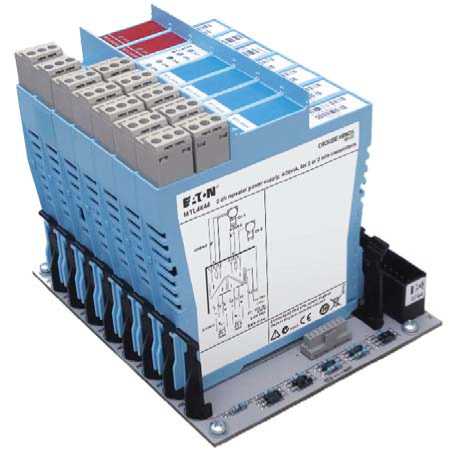

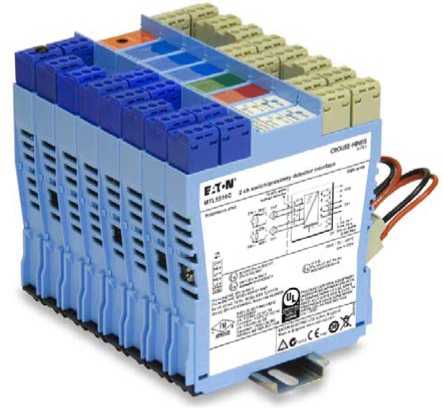

Преобразователь измерительный

1 шт.

модель в соответствии с заказом

Методика поверки МП 39587-14

1 экз.

-

Руководство по эксплуатации (на русском языке)

1 экз.

-

По дополнительному заказу: объединительная плата (для моделей MTL4500. MTL4600), DIN-рейка (для моделей MTL5500), конфигурационный пакет PCS45/PCL45USB (для моделей MTL4532, MTL4632, MTL5532, MTL4575, MTL4675, MTL5575, MTL4576, MTL4676, MTL5576).

Наименование характеристики

Значение характеристики (в зависимости от модели и исполнения ИП)

MTL4541

MTL4541S

MTL5541

MTL5541S

MTL4641

MTL4641S

Количество каналов

1

Диапазон входных сигналов

от 4 до 20 мА

Диапазон выходных сигналов

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности (при 20 °С)

±0,015 мА

Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С

±0,0008 мА

Время отклика, мс

50

Наименование характеристики

Значение характеристики (в зависимости от модели и исполнения ИП)

MTL4541A

MTL4541AS

MTL5541A

MTL5541AS

MTL4641A

MTL4641AS

Количество каналов

1

Диапазон входных сигналов

от 4 до 20 мА

Диапазон выходных сигналов

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности (при 20 °С)

±0,020 мА

Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С

±0,001 мА

Время отклика, мс

20

Наименование характеристики

Значение характеристики (в зависимости от модели и исполнения ИП)

MTL4541T

Количество каналов

1

Диапазон входных сигналов

от 4 до 20 мА

Диапазон выходных сигналов

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности (при 20 °С)

±0,015 мА

Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С

±0,0008 мА

Время отклика, мс

50

Наименование характеристики

Значение характеристики (в зависимости от модели и исполнения ИП)

MTL4544

MTL4544S

MTL5544

MTL5544S

MTL4644

MTL4644S

Количество каналов

2

Диапазон входных сигналов

от 4 до 20 мА

Диапазон выходных сигналов

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности

±0,015 мА

(при 20 °С)

Пределы допускаемой дополнительной погрешности

±0,0008 мА

от влияния температуры окружающей среды / 1 °С

Время отклика, мс

50

Наименование характеристики

Значение характеристики (в зависимости от модели и исполнения ИП)

MTL4544A

MTL4544AS

MTL5544A

MTL5544AS

MTL4644A

MTL4644AS

Количество каналов

2

Диапазон входных сигналов

от 4 до 20 мА

Диапазон выходных сигналов

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности

±0,020 мА

(при 20 °С)

Пределы допускаемой дополнительной погрешности

±0,001 мА

от влияния температуры окружающей среды / 1 °С

Время отклика, мс

20

Наименование характеристики

Значение характеристики (в зависимости от модели и исполнения ИП)

MTL4544D

MTL5544D

MTL4644D

Количество каналов

1

Диапазон входных сигналов

от 4 до 20 мА

Диапазон выходных сигналов

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности (при 20 °С)

±0,015 мА

Пределы допускаемой дополнительной погрешности от влияния

±0,0008 мА

температуры окружающей среды / 1 °С

Время отклика, мс

50

Наименование характеристики

Значение характеристики (в зависимости от модели и исполнения ИП)

MTL4546

MTL5546

MTL4646

MTL4546C

MTL4546Y

MTL5546Y

MTL4646Y

MTL4546S

Количество каналов

1

Диапазон входных сигналов

от 4 до 20 мА

Диапазон выходных сигналов

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности (при 20 °С)

±0,020 мА

Пределы допускаемой дополнительной

погрешности от влияния температуры

±0,001 мА

окружающей среды / 1 °С

Время отклика, мс

100

Наименование характеристики

Значение характеристики

(в зависимости от модели и исполнения ИП)

MTL4549

MTL5549

MTL4649

MTL4549C

MTL4549Y

MTL5549Y

MTL4649Y

Количество каналов

2

Диапазон входных сигналов

от 4 до 20 мА

Диапазон выходных сигналов

от 4 до 20 мА

Пределы допускаемой основной абсолютной погрешности измерений (при 20 °С)

±0,020 мА

Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С

±0,001 мА

Время отклика, мс

100

Наименование характеристики

Значение характеристики (в зависимости от модели и исполнения ИП)

MTL4575      |      MTL5575      |      MTL4675

Количество каналов

1

Диапазон входных сигналов

от -75 до +75 мВ;

от 0 до 400 Ом;

от 0 до 1000 Ом (для Pt100, Pt500, Pt1000, Ni100, Ni500, Ni1000)

Диапазон выходных сигналов

от 4 до 20 мА

Пределы допускаемой абсолютной погрешности компенсации холодного спая, не более, °С

±1

Время отклика, мс

500

Для моделей MTL4575, MTL5575, MTL4675

Тип НСХ^(*),

входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности

Пределы допускаемой погрешности аналогового выходного сигнала

Пределы дополнительной погрешности / 1 °С

Пределы дополнительной погрешности выходного сигнала / 1 °С

R, S

от -50 до +1768,1 °С

500 °С

±0,05 %

(от измеряемой величины) или ±0,015 мВ ⁽**⁾

±0,011 мА

±0,003%

(от измеряемой величины)

±0,0006 мА

B

от 0 до +1820°С

T

от -270 до +400 °С

50 °С

J

от -210 до +1200 °С

E

от -270 до +1000 °С

K

от -270 до +1372 °С

50 °С

±0,05 %

(от измеряемой величины) или ±0,015 мВ ⁽**⁾

±0,011 мА

±0,003%

(от измеряемой величины)

±0,0006 мА

N

от -270 до +1300 °С

L

от -200 до +800 °С

Для моделей MTL4575, MTL5575, MTL4675

Тип НСХ^(*), входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности

Пределы допускаемой погрешности аналогового выходного сигнала

Пределы дополнительной погрешности / 1 °С

Пределы дополнительной погрешности выходного сигнала / 1 °С

Pt100 (2-х, 3-х, 4-х пр. схема

соед.)

от -200

до +850 °С

10 °С

±0,08 Ом

±0,007 Ом

Ni100 (2-х, 3-х, 4-х пр. схема

соед.)

от -60

до +180 °С

Pt500

(2-х, 3-х,4-х пр. схема соед.)

от -200 до +850 °С

10 °С

Ni500

(2-х, 3-х,4-х пр. схема соед.)

от -60 до +180°С

Pt1000 (2-х, 3-х,4-х пр. схема соед.)

от -200 до +350 °С

10 °С

Ni1000 (2-х, 3-х 4-х пр. схема соед.)

от -60 до +180°С

10 °С

±0,08 Ом

±0,011 мА

±0,007 Ом

±0,0006 мА

Cu 50 (2-х, 3-х, 4-х пр. схема соед.)

от -180 до +200 °С

10 °С

мВ

от -77 до +77

3 мВ

±0,05 % (от измеряемой величины) или ±0,015 мВ

±0,003%

(от измеряемой величины)

Ом (2-х, 3-х, 4-х пр. схема соед.)

от 0 до 400

10 Ом

±0,08 Ом

±0,007 Ом

Примечания:

(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по МЭК 60751/ГОСТ 6651-2009 и МЭК 60584-1/ ГОСТ Р 8.585-2001 соответственно.

(**) За основную погрешность берут большее из этих значений.

Наименование характеристики

Значение характеристики (в зависимости от модели и исполнения ИП)

MTL4576-RTD

MTL5576-RTD

MTL4676-RTD

Количество каналов

2

Диапазон входных сигналов

от 0 до 400 Ом;

от 0 до 1000 Ом (для Pt100, Pt500, Pt1000, Ni100, Ni500, Ni1000)

Диапазон выходных сигналов

от 4 до 20 мА

Время отклика, мс

500

Для моделей MTL4576-RTD, MTL5576-RTD, MTL4676-RTD

Тип НСХ^(*),

входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности

Пределы допускаемой погрешности аналогового выходного сигнала

Пределы дополнительной погрешности / 1 °С

Пределы дополнительной погрешности выходного сигнала

/ 1 °С

Pt100

(2-х, 3-х пр. схема соед.)

от -200

до +850 °С

10 °С

±0,08 Ом

±0,016 мА

±0,007 Ом

±0,0006 мА

Ni100

(2-х, 3-х пр. схема соед.)

от -60

до +180 °С

Pt500

(2-х, 3-х пр. схема соед.)

от -200

до +850 °С

10 °С

Ni500

(2-х, 3-х пр. схема соед.)

от -60

до +180 °С

Для моделей MTL4576-RTD, MTL5576-RTD, MTL4676-RTD

Тип НСХ^(*), входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности

Пределы допускаемой погрешности аналогового выходного сигнала

Пределы дополнительной погрешности / 1 °С

Пределы дополнительной погрешности выходного сигнала / 1 °С

Pt1000

(2-х, 3-х пр. схема

соед.)

от -200 до +350 °С

10 °С

±0,08 Ом

±0,016 мА

±0,007 Ом

±0,0006 мА

Ni1000

(2-х, 3-х пр. схема

соед.)

от -60

до +150 °С

Cu 50

(2-х, 3-х пр. схема

соед.)

от -180

до +200 °С

10 °С

Ом (2-х, 3-х, 4-х

пр. схема соед.)

от 0 до 400 Ом

10 Ом

Примечания:

(*) Типы НСХ термопреобразователей сопротивления по МЭК 60751/ГОСТ 6651-2009.

(**) За основную погрешность берут большее из этих значений.

Наименование характеристики

Значение характеристики (в зависимости от модели и исполнения ИП)

MTL4576-THC

MTL5576-THC

MTL4676-THC

Количество каналов

2

Диапазон входных сигналов

от -75 до +75 мВ

Диапазон выходных сигналов

от 4 до 20 мА

Пределы допускаемой абсолютной погрешности компенсации холодного спая, не более, °С

±1

Время отклика, мс

500

Для моделей MTL4576-THC, MTL5576-THC, MTL4676-THC

Тип НСХ^(*), входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности

Пределы допускаемой погрешности аналогового выходного

сигнала

Пределы дополнительной погрешности / 1 °С

Пределы дополнительной погрешности выходного сигнала / 1 °С

R, S

от -50 до +1768,1 °С

500 °С

±0,05 %

(от измеряемой величины) или ±0,015 мВ ⁽**⁾

±0,016 мА

±0,003%

(от измеряемой величины)

±0,0006 мА

B

от 0 до +1820°С

T

от-270 до +400 °С

50 °С

J

от-210 до +1200 °С

E

от-270 до +1000°С

K

от-270 до +1372°С

50 °С

±0,05 %

(от измеряемой величины) или ±0,015 мВ ⁽**⁾

±0,016 мА

±0,003%

(от измеряемой величины)

±0,0006 мА

N

от 270 до +1300°С

L

от-200 до +800 °С

мВ

от -77 до +77 мВ

3 мВ

Примечания:

(*) Типы НСХ термоэлектрических преобразователей по МЭК 60584-1/ГОСТ Р 8.585-2001. (**) За основную погрешность берут большее из этих значений.

Наименование характеристики

Значение характеристики (в зависимости от модели и исполнения ИП)

MTL4581

MTL5581

Количество каналов

1

Диапазон входных и выходных сигналов

от 0 до 50 мВ

Пределы допускаемой основной абсолютной погрешности (при 20 °С)

±0,05 % (от измеряемой величины) или ±0,005 мВ ⁽*⁾

Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С

±0,002 мВ

Время отклика, мс

0,15

(*) За основную погрешность берут большее из этих значений.

Наименование характеристики

Значение характеристики (в зависимости от модели ИП)

MTL5582

Количество каналов

1

Диапазон входных и выходных сигналов

от 10 до 400 Ом

Пределы допускаемой основной абсолютной погрешности (при 20 °С)

±0,25 Ом

Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С

±0,01 Ом

Время отклика, мс

1000

Наименование характеристики

Значение характеристики (в зависимости от модели)

MTL4532

MTL4632

MTL5532

Количество каналов

1

Диапазон входных сигналов

от 0 до 50 кГц; от 0 до 10 кГц

Диапазон выходных сигналов

от 0 до 50 кГц (для входа от 0 до 50 кГц); от 4 до 20 мА (для входа от 0 до 10 кГц)

Пределы допускаемой основной приведенной погрешности (при 20 °С)

±0,1 %

Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С

±0,006 %

Время отклика, мс

60

Наименование характеристики

Значение

Напряжение питания постоянного тока, В:

от 20 до 35

Максимальное потребление тока при сигнале 20 мА и напряжении 24 В, мА

50

Маркировка взрывозащиты для серии MTL 4500 по ГОСТ Р МЭК 60079-0-2011

[Exia Ga] IIC X

Степень защиты от внешних воздействий для серий MTL4500, MTL4600 по ГОСТ 14254-96 (МЭК 60529)

IP20

Температура окружающей среды при эксплуатации, °С:

от -20 до +60

Относительная влажность окружающей среды, %:

от 5 до 95

Габаритные размеры, не более, мм: - для серий MTL4500, MTL4600

121,8 х 15,8 х 104,8

- серии MTL5500

123,6 х 16,0 х 109,8

Масса, не более, г:

- для серий MTL4500, MTL4600

140

- для серии MTL5500

150
