Номер по Госреестру СИ: 72202-18
72202-18 Расходомеры-счётчики электромагнитные
(ВЗЛЕТ СК)
Назначение средства измерений:
Расходомеры-счетчики электромагнитные ВЗЛЕТ СК предназначены для измерений объемного расхода и объема жидкости в потоке.
Внешний вид.

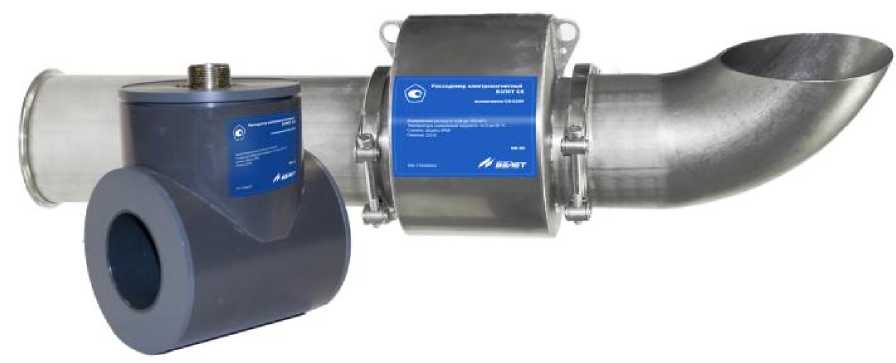

Расходомеры-счётчики электромагнитные
Рисунок № 1
Общие сведения
Дата публикации - 11.07.2023
Срок свидетельства - 24.08.2029
Номер записи -
ID в реестре СИ - 397705
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СК-4421, СК-4331, Ду 100, СК-4331, СК-4033, СК-4031, СК 4031, исполнение СК-4031, ВЗЛЕТ СК-4331 / 80, Взлет СК-4331, ВЗЛЕТ СК-4031, ВЗЛЕТ СК Ду 100, ВЗЛЕТ СК, -,
Производитель
Изготовитель - Акционерное общество "Взлет" (АО "Взлет")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 591
Выдано извещений - 2
Кол-во периодических поверок - 54
Кол-во средств измерений - 492
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1809 от 2018.08.24 Об утверждении типов средств измерений
№2601 от 2018.12.07 О продлении срока действия свидетельств об утверждении типа средств измерений
№1425 от 2023.07.10 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
№2268 от 2023.10.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56280-14 Расходомеры электромагнитные (VersaFlow серии Mag-1000 и Mag-4000) Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
72202-18 Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
|
60073-15 Расходомеры электромагнитные (Rosemount 8750) АО "ПГ "Метран", г.Челябинск; Фирма "Emerson Process Management Flow Technologies Co.", Ltd., Китай; Фирма "Emerson SRL", Румыния; Фирма "F-R Tecnologias de Flujo, S.A. de C.V." (МЕКСИКА ) |
72202-18 Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
|
61306-15 Расходомеры-счётчики электромагнитные (SITRANS FM) Фирма "Siemens AG", завод "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
72202-18 Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
|
67922-17 Расходомеры электромагнитные (Promag (мод. Promag 300, Promag 500)) Фирма "Endress+Hauser Flowtec AG", Швейцария; Производственные площадки: Endress+Hauser Flowtec AG, Швейцария; Endress+Hauser Flowtec AG, Франция; Endress+Hauser Flowtec (China) Co. Ltd; Endress+Hauser Flowtec (India) Pvt. Ltd. (ИНДИЯ ) |
72202-18 Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
|
71094-18 Расходомеры-счётчики электромагнитные (FSM4000) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
72202-18 Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
|
74915-19 Расходомеры-счётчики электромагнитные (WATERFLUX) Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
72202-18 Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
|
79595-20 Счетчики-расходомеры электромагнитные (ADMAG) Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
72202-18 Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
|
81816-21 Расходомеры-счётчики электромагнитные (ProcessMaster/HygienicMaster 600) ABB Engineering (Shanghai) Ltd. (КИТАЙ ) |
72202-18 Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
|
81934-21 Расходомеры-счётчики электромагнитные (FSM4000) ABB Engineering (Shanghai) Ltd. (КИТАЙ ) |
72202-18 Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
|
67341-17 Весы крановые цифровые (KGW, KGY, KGW-Y) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
72202-18 Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
|
40075-13 Расходомеры электромагнитные (OPTIFLUX серии 1000 / 2000 / 4000 / 5000 / 6000 / 7000 с конвертерами сигналов IFC 010 / 040 / 050 / 100 / 300) Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ ) |
72202-18 Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Акционерное общество "Взлет" (АО "Взлет")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14510-12 19.06.2027 |
Комплексы поверочные, ВЗЛЕТ КПИ Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
22589-12 19.06.2027 |
Расходомеры-счетчики вихревые, ВЗЛЕТ ВРС Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
22590-12 19.06.2027 |
Уровнемеры ультразвуковые, ВЗЛЕТ УР Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
26778-09 01.04.2029 |
Преобразователи измерительные, Взлет АС Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ |
4 года |
|
52856-13 20.06.2027 |
Расходомеры-счётчики электромагнитные, ВЗЛЕТ ЭР модификация Лайт М Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
72202-18 24.08.2029 |
Расходомеры-счётчики электромагнитные, ВЗЛЕТ СК Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
72477-18 13.09.2029 |
Теплосчетчики-регистраторы, ВЗЛЕТ ТСР СМАРТ Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
74739-19 17.04.2029 |
Тепловычислители, ВЗЛЕТ ТСРВ Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
79589-20 20.11.2030 |
Преобразователи измерительные, ВЗЛЕТ АС мод. 2.0 Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
80169-20 18.12.2030 |
Расходомеры-счетчики ультразвуковые, ВЗЛЕТ РГ Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
84382-22 14.01.2027 |
Расходомеры-счетчики ультразвуковые, УРСВ ВЗЛЕТ МР Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
85267-22 12.04.2027 |
Расходомеры-счётчики электромагнитные, ВЗЛЕТ ЭР Лайт М Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
6 лет |
|
87702-22 19.12.2027 |
Теплосчетчики-регистраторы, ВЗЛЕТ ТСР Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
95007-25 28.03.2030 |
Расходомеры-счётчики электромагнитные, ВЗЛЕТ Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ВЗЛЕТ" (RA.RU.312585) | 529 | 105 | 482 | 30 | 1 | 507 | 482 | 25 | ||
| ООО "ТТ" (RA.RU.311561) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО "РИМЕЙК" (RA.RU.311565) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "ВЗЛЕТ" (RA.RU.312585) | 38 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НМОП" (RA.RU.311359) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 5 | 3 | 0 | 5 | 0 | 4 | 0 | 4 | |
| ООО СЦ "ТЕПЛОКОМ" (RA.RU.312492) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 3 | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ООО "ЭЛЕКТРОТЕХНИКА ПЛЮС" (RA.RU.311791) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "МЕТРОКОНТРОЛЬ" (RA.RU.312539) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры-счётчики электромагнитные (ВЗЛЕТ СК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение расходомеров-счетчиков электромагнитных ВЗЛЕТ СК
встроенное.
Программное обеспечение расходомеров-счетчиков электромагнитных ВЗЛЕТ СК
предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений.
Программное обеспечение после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Защита программного обеспечения расходомеров-счетчиков электромагнитных ВЗЛЕТ СК от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется механическим опломбированием.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров-счетчиков электромагнитных ВЗЛЕТ СК приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VZLJOT SK |
|
Номер версии (идентификационный номер) ПО |
не ниже 41.86.00.01* |
|
Цифровой идентификатор ПО |
— |
|
*Номер версии программного обеспечения указывается в паспорте расходомера-счетчика электромагнитного ВЗЛЕТ СК | |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель расходомера-счетчика электромагнитного ВЗЛЕТ СК методом предусмотренном изготовителем, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным ВЗЛЕТ СК
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ШКСД.407212.009 ТУ Расходомеры-счетчики электромагнитные ВЗЛЕТ СК. Технические условия
Изготовитель
Акционерное общество «ВЗЛЕТ» (АО «ВЗЛЕТ»)ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон (факс): 8 (800) 333-888-7, 8 (812) 499-07-38
Web-сайт: http://www.vzljot.ru
Е-mail: mail@vzljot.ru
Общество с ограниченной ответственностью «Завод Взлет» (ООО «Завод Взлет») ИНН 7805685092
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ, помещение 2-Н каб. 413
Телефон 8 (812) 499-07-11
Web-cairr: http://www.vzljot.ru
Е-mail: mail@vzljot.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Телефон: 8 (843) 272-70-62
Факс: 8 (843) 272-00-32
Е-mail: office@vniir.org
Web-еайт: www.vniir.org
Принцип действия расходомеров-счетчиков электромагнитных ВЗЛЕТ СК основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при прямом и (или) обратном (реверсивном) движении потока электропроводящей жидкости через наведенное системой электромагнитных катушек элетромагнитное поле. Электродвижущая сила измеряется и преобразуется в значение объемного расхода и объема жидкости.
Расходомеры-счетчики электромагнитные ВЗЛЕТ СК состоят из корпуса, проточная часть которого выполнена из немагнитного материала, катушек индуктивности, электродов, блока преобразования и присоединительных участков.
Катушки индуктивности создают электромагнитное поле в проточной части расходомеров-счетчиков электромагнитных ВЗЛЕТ СК. Электроды обеспечивают измерение электродвижущей силы. Блок преобразования обеспечивает: преобразование измеренных величин, полученных с электродов в значение объемного расхода, определение объема жидкости и передачу данных по импульсному и (или) цифровому интерфейсу RS-485.
Расходомеры-счетчики электромагнитные ВЗЛЕТ СК выпускаются в исполнениях, отличающихся: динамическим диапазоном измерений объемного расхода измеряемой среды и пределами допускаемой относительной погрешности измерений объемного расхода и объема измеряемой среды; типом электрического питания; способом присоединения к гидравлическому тракту и комплектом монтажных частей.
Маркировка расходомеров-счетчиков электромагнитных ВЗЛЕТ СК осуществляется следующим образом:
Расходомер-счетчик электромагнитный ВЗЛЕТ СК- Х Х Х Х
а б в г
где а - код исполнения, определяющий тип электрического питания. Принимает значения: 4 - исполнение с сетевым питанием; 5 - исполнение с автономным питанием;
б - код исполнения, определяющий динамический диапазон измерений объемного расхода измеряемой среды и пределы допускаемой относительной погрешности расходомера-счетчика электромагнитных ВЗЛЕТ СК. Принимает значения от 0 до 7;
в - код исполнения, определяющий способ присоединения и комплект монтажных частей. Принимает значения: 1 - соединение «сэндвич», комплект монтажных частей тип А; 2 - соединение «сэндвич», комплект монтажных частей тип Б; 3 -фланцевое соединение, комплект монтажных частей тип В; 4 - фланцевое соединение, комплект монтажных частей тип Г;
г - код маркировки, определяющий материал выполнения комплекта монтажных частей. Принимает значения: 1 - нержавеющая сталь; 2 - углеродистая сталь; 3 - пластик.
Общий вид расходомеров-счетчиков электромагнитных ВЗЛЕТ СК представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных ВЗЛЕТ СК
Пломбировка от несанкционированного доступа расходомеров-счетчиков электромагнитных ВЗЛЕТ СК осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, пропущенную через пломбировочные отверстия винтов крепления разъема на корпусе расходомера-счетчика электромагнитного ВЗЛЕТ СК. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 2.
пломба пломбировочные отверстияРисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных ВЗЛЕТ СК
|
Таблица 5 - Комплектность расходомеров-счетчиков электромагнитных ВЗЛ |
ЕТ СК | |
|
Наименование и условные обозначения |
Обозначение |
Количество |
|
Расходомер-счетчик электромагнитный |
ВЗЛЕТ СК |
1 шт. |
|
Паспорт |
ШКСД.407212.009 ПС |
1 экз. |
|
Руководство по эксплуатации |
ШКСД.407212.009 РЭ |
1 экз. |
|
Методика поверки |
МП 0748-1-2018 |
1 экз. |
|
Комплект монтажных частей |
- |
1 комп. |
Таблица 2 - Метрологические характеристики
|
Маркировка расходомера-счетчика электромагнитного ВЗЛЕТ СК |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке, % |
Диапазон измерений объемного расхода жидкости, м3/ч |
|
СК-Х0ХХ |
±5,0 |
от 0,002^наиб до 0,004^наиб |
|
±3,0 |
от 0,004^наиб (включ.) до 0,0067^наиб | |
|
±2,0 |
от 0,0067^наиб (включ.) до 0,02^наиб | |
|
±1,0 |
от 0,02^наиб (включ.) до 0,05^наиб | |
|
±0,5 |
от 0,05^наиб (включ.) до Q^u6 | |
|
СК-Х1ХХ |
±0,5 |
от 0,05^Qii;iu6 до Qii;iu6 |
|
СК-Х2ХХ |
±1,0 |
от 0,02^Q|I;1u6 до Qнаиб |
|
СК-Х3ХХ |
±2,0 |
от 0,0067^наиб до Qнаиб |
|
СК-Х4ХХ |
±2,0 |
от 0,004^наиб до Онаиб |
|
СК-Х5ХХ |
±3,0 |
от 0,004^наиб до Онаиб |
|
СК-Х6ХХ |
±5,0 |
от 0,002^наиб до Онаиб |
|
СК-Х7ХХ |
±10,0 |
от 0,002^наиб до Онаиб |
|
Примечание - Q^^ - наибольший объемный расход жидкости, м3/ч, указан в паспорте расходомера-счетчика электромагнитного ВЗЛЕТ СК | ||
Таблица 3 - Значения диапазонов измерений объемного расхода расходомеров-счетчиков электромагнитных ВЗЛЕТ СК
|
Номинальный диаметр |
Диапазон измерений объемного расхода, м3/ч |
|
DN20 |
от 0,011 до 6,8 |
|
DN25 |
от 0,011 до 10,6 |
|
DN32 |
от 0,012 до 17,4 |
|
DN40 |
от 0,018 до 27,2 |
|
DN50 |
от 0,014 до 42,5 |
|
DN65 |
от 0,024 до 71,7 |
|
DN80 |
от 0,036 до 108,7 |
|
DN100 |
от 0,057 до 169,8 |
|
DN125 |
от 0,088 до 265,3 |
|
DN150 |
от 0,127 до 382,1 |
|
Номинальный диаметр |
Диапазон измерений объемного расхода, м3/ч |
|
DN200 |
от 0,226 до 679,2 |
|
DN250 |
от 0,354 до 1061,3 |
|
DN300 |
от 0,509 до 1528,2 |
|
DN350 |
от 0,693 до 2080,0 |
|
DN400 |
от 0,906 до 2717,0 |
|
DN500 |
от 1,415 до 4245,0 |
|
Примечание - Диапазон измерений объемного расхода жидкости зависит от исполнения и указывается в паспорте расходомера-счетчика электромагнитного ВЗЛЕТ СК и не превышает диапазона измерений указанного в данной таблице. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
вода и другие жидкости неагрессивные к компонентам расходомера-счетчика, в том числе сточные воды |
|
Объемное содержание свободного газа в измеряемой среде, % |
не допускается |
|
Диапазон изменения температуры измеряемой среды, °С |
от -5 до +50 |
|
Давление измеряемой среды, МПа, не более |
1,6 |
|
Минимальная удельная электропроводность измеряемой жидкости, См/м |
5-10-4 |
|
Параметры электрического питания:
|
от 18 до 25; от 9 до 12,5 3,6; 12 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Интерфейсы связи |
импульсный (частотный), RS-485 с поддержкой протокола ModBus RTU и ASCII ModBus |
|
Габаритные размеры (без присоединительных участков), мм, не более:
|
770 800 730 |
|
Масса (без присоединительных участков), кг, не более |
120 |
|
Условия эксплуатации:
|
от -25 до +55 100 (без конденсации влаги) от 84 до 107 |
|
Степень защиты по ГОСТ 14254-2015 |
IP68 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 100000 |
