Номер по Госреестру СИ: 72552-18
72552-18 Канал измерительный крутящего момента силы моторизированной испытательной машины
(Vortex)
Назначение средства измерений:
Канал измерительный крутящего момента силы моторизированной испытательной машины Vortex (далее - измерительный канал) предназначен для измерения крутящего момента силы при откручивании и закручивании укупорочных средств различных видов тары.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Vortex
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 1 | 2 | 2,00 |
| ООО "ЮНИЛЕВЕР РУСЬ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 81b3316f-411d-7912-4f20-f2ff5b6ac12c | 72552-18 | 2020-05-07 | — | актуальная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.


отсутствует.
на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к каналу измерительному крутящего момента силы моторизированной испытательной машины Vortex
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация фирмы-изготовителя
осуществляется по документу МП 10-231-2018 «ГСИ. Канал измерительный крутящего момента силы моторизированной испытательной машины Vortex. Методика поверки», утвержденному ФГУП «УНИИМ» 29.06.2018 г.
Основные средства поверки:
Эталон 1 разряда по ГОСТ Р 8.752-2011, диапазон от 1 до 10 Н^м, относительная погрешность не более 0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство поверки.
Принцип действия измерительного канала основан на измерении крутящего момента силы, возникающего при откручивании и закручивании укупорочных средств упаковки, с помощью датчика крутящего момента силы (далее - датчик), входящего в состав измерительного канала.
Измерительный канал состоит из датчика крутящего момента силы, измерительного блока AFTI, кабеля и блока питания.
Измерение крутящего момента силы осуществляется следующим образом. Датчик крутящего момента силы устанавливается на верхней, ограниченной от вращения, траверсе испытательной машины. Через укупорочное средство и нижнюю часть тары, датчик соединен с нижним поворотным столом испытательной машины. При вращении нижнего поворотного стола возникает крутящий момент силы, который приводит к деформации упругого тела датчика. Деформация упругого тела датчика, с наклеенными на нем тензорезисторами, преобразуется в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста, который в измерительной схеме преобразуется в значение крутящего момента силы, отражающееся на дисплее измерительного блока.
Общий вид канала измерительного крутящего момента силы моторизированной испытательной машины Vortex представлен на рисунке 1. Общий вид моторизированной испытательной машины Vortex представлен на рисунке 2.

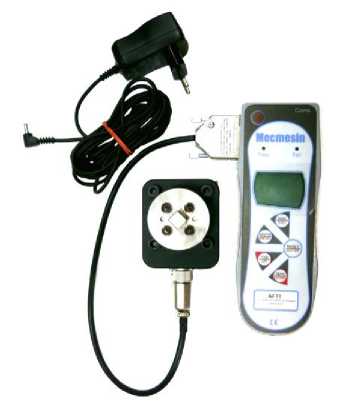

Рисунок 1 - Общий вид канала измерительного крутящего момента силы моторизированной испытательной машины Vortex

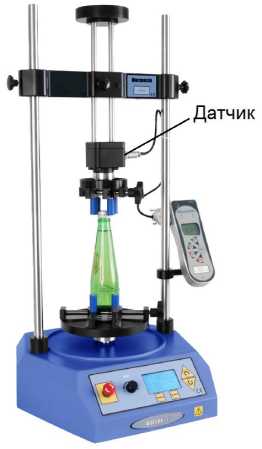

Рисунок 2 - Общий вид моторизированной испытательной машины Vortex Пломбирование канала измерительного не предусмотрено.
Таблица 3 - Комплектность измерительного канала
|
Наименование |
Обозначение |
Количество |
|
датчик крутящего момента силы зав. № 16-2028-09 |
1 шт. | |
|
измерительный блок зав. № 16-0123-08 |
AFTI |
1 шт. |
|
Кабель зав. № 16-2028-09 |
1 шт. | |
|
блок питания |
1 шт. | |
|
руководство по эксплуатации |
1 экз. | |
|
методика поверки |
МП 10-231-2018 |
1 экз. |
|
копия описания типа |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений крутящего момента силы, Н • м |
от 1 до 10 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений крутящего момента силы, % |
± 0,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от + 15 до + 35 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Потребляемая мощность, Вт, не более |
80 |
|
Габаритные размеры, мм, не более: датчика: - длина |
85 |
|
- ширина |
65 |
|
- высота |
80 |
|
измерительного блока: - длина |
210 |
|
- ширина |
75 |
|
- высота |
35 |
|
Масса, кг, не более: - датчика |
0,53 |
|
- измерительного блока |
0,55 |
|
Напряжение переменного тока, В: - при частоте 50 Гц |
230±23 |
|
- при частоте 60 Гц |
110±11 |
