Номер по Госреестру СИ: 74011-19
74011-19 Расходомеры-счетчики вихревые
(OPTISWIRL 4200)
Назначение средства измерений:
Расходомеры-счетчики вихревые OPTISWIRL 4200 предназначены для измерений объемного расхода и объема газа, пара и жидкости, в напорных трубопроводах, а также приведения измеренных величин к нормальным условиям и вычисления массового расхода.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
OPTISWIRL 4200
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "КРОНЕ-Автоматика" | Юридические лица | 385 | 405 | 1,05 |
| юридическое лицо | Юридические лица | 256 | 277 | 1,08 |
| Акционерное общество "АЛТАЙ-КОКС" | Юридические лица | 27 | 27 | 1,00 |
| Акционерное общество "Сызранский нефтеперерабатывающий завод" | Юридические лица | 15 | 17 | 1,13 |
| ООО "НОВАТЭК-Усть-Луга" | Юридические лица | 15 | 15 | 1,00 |
| АО "Нефтегорский газоперерабатывающий завод" | Юридические лица | 10 | 20 | 2,00 |
| Акционерное общество "Новокуйбышевский нефтеперерабатывающий завод" | Юридические лица | 7 | 7 | 1,00 |
| ООО "ЛУКОЙЛ-ПЕРМЬ" | Юридические лица | 5 | 5 | 1,00 |
| АО "НК НПЗ" | Юридические лица | 4 | 5 | 1,25 |
| ООО "НЗМП" | Юридические лица | 4 | 4 | 1,00 |
| Общество с ограниченной ответственностью "НОВОКУЙБЫШЕВСКИЙ ЗАВОД МАСЕЛ И ПРИСАДОК" | Юридические лица | 4 | 4 | 1,00 |
| ООО <<РН-Туапсинский НПЗ>> | Юридические лица | 4 | 4 | 1,00 |
| ООО «Ачим Девелопмент» | Юридические лица | 3 | 3 | 1,00 |
| ВФ АО "Апатит" | Юридические лица | 3 | 3 | 1,00 |
| АО "ВМЗ" | Юридические лица | 3 | 3 | 1,00 |
| ООО "КриоГаз-Тобольск" | Юридические лица | 3 | 3 | 1,00 |
| ООО "Объединенные Пивоварни Хейнекен" | Юридические лица | 2 | 2 | 1,00 |
| ООО ИК "СИБИНТЕК" | Юридические лица | 2 | 2 | 1,00 |
| ИП Антаков Максим Николаевич | Юридические лица | 2 | 2 | 1,00 |
| ТОМЛЕСДРЕВ ООО | Юридические лица | 2 | 2 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 2 | 2,00 |
| УРУ ООО "ЛУКОЙЛ-Энергосети" СЦ "Усинскэнергонефть" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Газпромнефть-Заполярье" | Юридические лица | 1 | 1 | 1,00 |
| Публичное акционерное общество "Новолипецкий металлургический комбинат" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "КуйбышевАзот" | Юридические лица | 1 | 1 | 1,00 |
| ООО "КРОНЕ-Инжиниринг" | Юридические лица | 1 | 1 | 1,00 |
| АО "Невская косметика" Ангарский филиал | Юридические лица | 1 | 1 | 1,00 |
| ПАО"Метафракс Кемикалс" | Юридические лица | 1 | 1 | 1,00 |
| ФГУП "НИТИ им. А.П. Александрова" | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "СЫКТЫВКАРСКИЙ ЛИКЕРО-ВОДОЧНЫЙ ЗАВОД" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 78eebba3-22d3-e1d8-54b3-4fe22fbdec15 | 74011-19 | 2022-09-20 | — | актуальная |
| fee636e9-a402-6d97-3f6d-33f28d9b8a3e | 74011-19 | 2020-05-07 | 2022-09-20 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 20.09.2022
Срок свидетельства - 11.02.2024
Номер записи -
ID в реестре СИ - 537112
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
OPTISWIRL 4200, Нет модификации, Нет данных, OPTISWIRL 4200 C, 4200, OPTISWIRL 4200 С, Optiswirl 4200C, OPTISWIRL 4070, OPTISWIRL 4200F, Первичный преобразователь расхода OPTISWIRL 4000 и преобразователя сигналов VFC 200 Ду40, Без модификации, OPTISWIRL 4200С i-Ex, OPTISWIRL 4200С, DN50, OPTISWIRL 4200 С, Ду 150, OPTISWIRL 4200, Ду 100, OPTISWIRL 4200, Ду 80, OPTISWIRL 4200 DN-100, OPTISWIRL 4200C DN50, OPTISWIRL 4200 C Ду40
Изготовитель - ООО "Кроне-Автоматика", Самарская обл.;
Фирма "KROHNE Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Кол-во поверок - 968
Выдано извещений - 5
Кол-во периодических поверок - 281
Кол-во средств измерений - 612
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1457 дн.
№206 от 2019.02.11 Об утверждении типов средств измерений
№44 от 2020.01.22 О внесении изменений в описание типа СИ Установки измерителной групповой автоматизированной "АГЗУ-120М-4,0"
№2217 от 2020.12.23 О внесении изменений в описание типа на Установки измерительные групповые автоматизированные "АГЗУ-120М-4,0"
№920 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений
№1155 от 2021.07.01 О внесении изменений в сведения об утвержденном типе средств измерений
№2477 от 2021.11.08 О внесении изменений в сведения об утвержденных типах средств измерений (65010-16, 80961-21, 64755-16, 62230-15, 53140-13, 62156-15, 39899-15, 41130-09, 40114-08)
№2248 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№2914 от 2022.11.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1062 от 2024.04.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1264 от 2024.05.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№1567 от 2025.08.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№1945 от 2025.09.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
74011-19 Расходомеры-счетчики вихревые (OPTISWIRL 4200) ООО "Кроне-Автоматика", Самарская обл.; Фирма "KROHNE Messtechnik GmbH" (ГЕРМАНИЯ ) |
16098-09 Преобразователи расхода вихреакустические (Метран-300ПР) ЗАО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
|
74011-19 Расходомеры-счетчики вихревые (OPTISWIRL 4200) ООО "Кроне-Автоматика", Самарская обл.; Фирма "KROHNE Messtechnik GmbH" (ГЕРМАНИЯ ) |
29826-10 Преобразователи расхода вихревые («ТИРЭС») Общество с ограниченной ответственностью «Инженерно-внедренческое предприятие «Технология измерения расхода электронными системами» (ООО «ИВП ТИРЭС») (РОССИЯ г. Челябинск; ООО "Технология измерения расхода электронными системами" (ТИРЭС)) |
|
74011-19 Расходомеры-счетчики вихревые (OPTISWIRL 4200) ООО "Кроне-Автоматика", Самарская обл.; Фирма "KROHNE Messtechnik GmbH" (ГЕРМАНИЯ ) |
57146-14 Расходомеры (Turbo Flow GFG) Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН») (РОССИЯ Ростовская обл., Мясниковский р-он, с. Чалтырь) |
|
74011-19 Расходомеры-счетчики вихревые (OPTISWIRL 4200) ООО "Кроне-Автоматика", Самарская обл.; Фирма "KROHNE Messtechnik GmbH" (ГЕРМАНИЯ ) |
73987-19 Анализаторы качества молока ("Лактан") Общество с ограниченной ответственностью Внешнеторговая производственная компания "Сибагроприбор" (ООО ВПК "Сибагроприбор") (РОССИЯ Новосибирская обл., рп. Краснообск) |
|
32668-14 Меры длины концевые плоскопараллельные (516, 611, 613 и ZERO CERA BLOCK) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
74011-19 Расходомеры-счетчики вихревые (OPTISWIRL 4200) ООО "Кроне-Автоматика", Самарская обл.; Фирма "KROHNE Messtechnik GmbH" (ГЕРМАНИЯ ) |
|
74011-19 Расходомеры-счетчики вихревые (OPTISWIRL 4200) ООО "Кроне-Автоматика", Самарская обл.; Фирма "KROHNE Messtechnik GmbH" (ГЕРМАНИЯ ) |
74011-19 Расходомеры-счетчики вихревые (OPTISWIRL 4200) ООО "Кроне-Автоматика", Самарская обл.; Фирма "KROHNE Messtechnik GmbH" (ГЕРМАНИЯ ) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
74011-19 11.02.2024 |
Расходомеры-счетчики вихревые, OPTISWIRL 4200 ООО "Кроне-Автоматика", Самарская обл.; Фирма "KROHNE Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 97 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "МЕТАФРАКС" (RA.RU.312022) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 446 | 444 | 2 | 0 | 443 | 441 | 2 | |||
| ООО "ЭРИС" (RA.RU.310699) | 31 | 0 | 31 | 1 | 5 | 0 | 5 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 43 | 2 | 10 | 33 | 2 | 43 | 10 | 33 | |
| ООО "ЦСМ" (RA.RU.312904) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "АСУМС" (RA.RU.312418) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "УЛЬТРА-СТАНДАРТ" (RA.RU.314531) | 180 | 4 | 129 | 51 | 0 | 180 | 129 | 51 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ООО "НМОП" (RA.RU.311359) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 12 | 1 | 2 | 10 | 1 | 12 | 2 | 10 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 27 | 0 | 27 | 0 | 27 | 0 | 27 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 37 | 8 | 0 | 37 | 0 | 37 | 0 | 37 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 16 | 11 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "АЭХК" (273) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 7 | 2 | 0 | 7 | 0 | 5 | 0 | 5 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 1 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 5 | 4 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
22470 | 17095 |
|
ФБУ Коми ЦСМ Республика Коми |
11720 | 17095 |
Встроенное программное обеспечение (ПО) расходомеров-счетчиков вихревых OPTISWIRL 4200, осуществляет расчет объемного расхода (объема) жидкости, газа и пара. Также ПО выполняет вычисление расхода (объема) приведенного к нормальным условиям, массового расхода и массы, с последующим преобразованием этих значений в нормированный частотно-импульсный или аналоговый сигналы.
Защита внутреннего ПО осуществляется при помощи пароля. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО расходомеров-счетчиков вихревых OPTISWIRL 4200 приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.1 |
|
Цифровой идентификатор ПО |
- |
наносится на корпус преобразователя сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам вихревым OPTISWIRL 4200
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
ТУ 4213-004-33530463-2009 Расходомеры-счетчики вихревые OPTISWIRL 4070 и OPTISWIRL 4200. Технические условия
осуществляется по документу РТ-МП-5494-449-2018 «ГСИ. Расходомеры-счетчики вихревые OPTISWIRL 4200. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 ноября 2018 г.
Основные средства поверки:
- установка поверочная расходомерная «Flow Master» (регистрационный номер в Федеральном информационном фонде 40125-08);
- установка поверочная расходомерная «Flow Master Mini» (регистрационный номер в Федеральном информационном фонде 56353-14);
- установка поверочная типа УПСЖ-50/ВМГ (регистрационный номер в Федеральном информационном фонде 29553-05);
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная для счетчиков газа с диапазоном измерений от 5 до 6500 м3/ч);
- генератор сигналов специальной формы SFG-2010 (регистрационный номер в Федеральном информационном фонде 29967-05);
- частотомер электронно-счетный Ч3-88 (регистрационный номер в Федеральном информационном фонде 41190-09);
- нутромер индикаторный с ценой деления 0,01 мм НИ (регистрационный номер в Федеральном информационном фонде 728-07);
- штангенциркуль ABSOLUTE Digimatic серии 551 (регистрационный номер в
Федеральном информационном фонде 49805-12);
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в
Федеральном информационном фонде 32156-06);
- магазин сопротивления Р4831 (регистрационный номер в Федеральном
информационном фонде 48930-12);
- преобразователь давления эталонный ПДЭ-010И (регистрационный номер в Федеральном информационном фонде 33587-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Принцип работы расходомеров-счетчиков вихревых OPTISWIRL 4200 основан на эффекте Кармана об образовании вихрей и их взаимосвязи со скоростью потока.
Расходомеры-счетчики вихревые OPTISWIRL 4200 состоят из первичного преобразователя расхода (ППР) OPTISWIRL 4000 и преобразователя сигналов (ПС) VFC 200.
В измерительном канале первичного преобразователя расхода установлено тело обтекания. В результате взаимодействия потока и тела обтекания, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает чувствительный элемент. Электрические сигналы с чувствительного элемента поступают в микропроцессорный преобразователь сигналов, который формирует выходные сигналы прибора, пропорциональные расходу.
Расходомеры-счетчики вихревые OPTISWIRL 4200 выпускаются в следующих исполнениях:
- по типу соединения преобразователя сигналов с ППР: компактное (С) и раздельное (F);
- по типу присоединения к трубопроводу: фланцевое и бесфланцевое («сэндвич»);
- по количеству преобразователей сигналов: с одним ПС и с двумя ПС (dual);
- по наличию дополнительных датчиков: стандартное со встроенным датчиком температуры (ДТ); с ДТ и датчиком давления (ДД); с ДТ, ДД и отсечным клапаном (опция);
- усиленное - с более надежным и устойчивым к агрессивным условиям измерения ППР (опция только для DN15С и DN25Q. Также возможно подключение внешнего ДТ или ДД к преобразователю сигналов (опция).
Общий вид расходомеров-счетчиков вихревых OPTISWIRL 4200 представлен на рисунках 1 и 2.
OPTISWIRL 4000

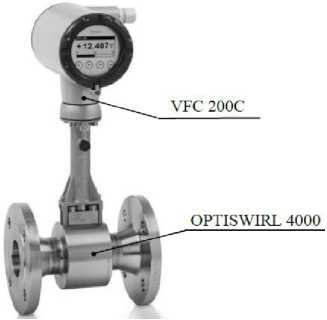

Рисунок 1 - Общий вид расходомеров-счетчиков вихревых OPTISWIRL 4200.
OPTISWIRL 4000

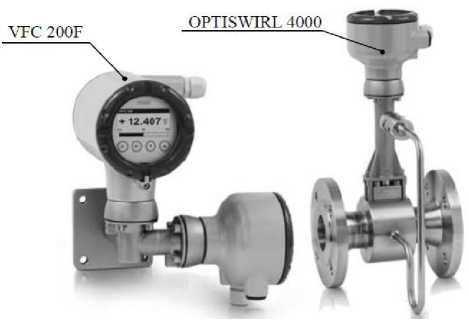

VFC 200F
Фланец
Центрирующее кольцо

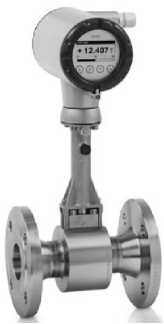

а) Фланцевое исполнение

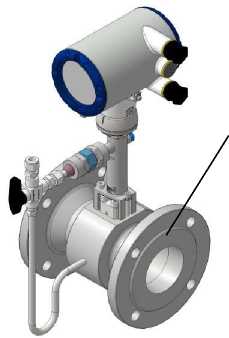

б) Бесфланцевое исполнение

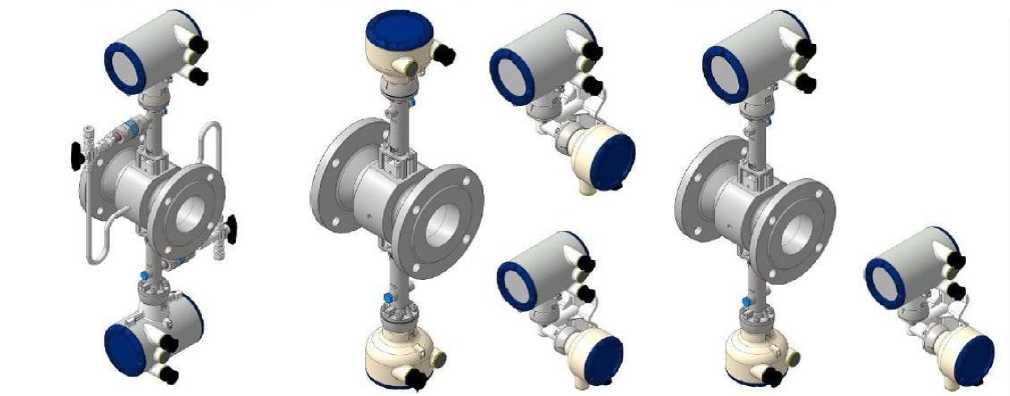

в) Варианты исполнения «dual»

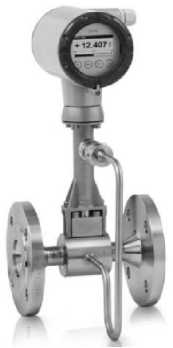

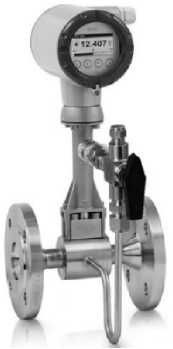

г) Стандартное исполнение
д) Исполнение с датчиком
е) Исполнение с датчиком
давления
давления и отсечным клапаном
Рисунок 2 - Общий вид расходомеров-счетчиков вихревых OPTISWIRL 4200.
Пломбировка расходомеров-счетчиков вихревых OPTISWIRL 4200 не предусмотрена.
Расходомеры-счетчики вихревые OPTISWIRL 4200 имеют аналоговый выход (от 4 до 20 мА) и бинарный выход, который может быть настроен как: частотный, импульсный, выход состояния либо предельный выключатель; промышленные протоколы подключения: HART, Profibus, Foundation Fieldbus.
Схема обозначения исполнений расходомеров-счетчиков вихревых OPTISWIRL 4200:
OPTISWIRL 4200 Х
""I----С - компактное исполнение; F - раздельное исполнение
-------4 - первичный преобразователь расхода OPTISWIRL 4000;
200 - преобразователь сигналов VFC 200
Метрологические характеристики расходомеров приведены в таблицах 2.1, 2.2.
Таблица 2.1
|
Наименование характеристики |
Значение | |||||||||
|
Номинальный диаметр (DN) |
15 |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
Диапазон чисел Рейнольдса |
не менее 10000 | |||||||||
|
Минимальная скорость потока жидкости, м/с |
0,3 | |||||||||
|
Максимальная скорость потока жидкости, м/с |
7,0 (10) 1) | |||||||||
|
Минимальная скорость потока газа (пара), м/с |
3 |
2 |
2 | |||||||
|
Максимальная скорость потока газа (пара), м/с |
45 55 2) |
О г-- ° 00 |
80 | |||||||
|
Минимальный расход для 3) 3 воды , м /ч |
0,36 |
0,81 |
2,04 |
3,53 |
7,74 |
13,3 |
30,13 |
56,61 |
90,49 |
131,4 |
|
Максимальный расход для 3) 3 воды , м /ч |
5,07 |
11,4 |
28,58 |
49,48 |
108,3 |
186,2 |
421,9 |
792,5 |
1267 |
1840 |
|
Минимальный расход для 4) 3 воздуха , м /ч |
6,80 |
9,77 |
24,5 |
42,41 |
92,9 |
159,6 |
361,6 |
679,3 |
1086 |
1577 |
|
Максимальный расход для 4) 3 воздуха , м /ч |
32,57 |
114 |
326,6 |
565,5 |
1239 |
2128 |
4822 |
9057 |
14478 |
21028 |
|
Температура измеряемой среды, °С |
от -40 до +240 | |||||||||
|
Максимальное рабочее давление, МПа |
10 (опционально 16) | |||||||||
Продолжение таблицы 2.1
|
Динамическая вязкость измеряемой среды, сПз, не более |
10 |
| |
Таблица 2.2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) в зависимости от числа Рейнольдса (Re), %: а) для жидкостей - при Re > 20000 |
±0,75 |
|
- при 10000 < Re < 20000 |
±2,0 |
|
б) для газа и пара - при Re > 20000 |
±1,0 |
|
- при 10000 < Re < 20000 |
±2,0 |
|
в) для газа, приведенного к нормальным условиям по ГОСТ 2939-63 - при Re > 20000 1) |
±1,5 |
|
- при 10000 < Re < 20000 1) |
±2,5 |
|
г) при имитационной поверке: - для жидкостей при Re > 20000 |
±1,0 |
|
- для газа и пара при Re > 20000 |
±1,5 |
|
- для жидкостей, газа и пара при 10000 < Re < 20000 |
±2,5 |
|
Пределы допускаемой относительной погрешности измерений (вычислений) массового расхода и массы в зависимости от числа Рейнольдса (Re), %: а) для жидкостей - при Re > 20000 |
±1,5 |
|
- при 10000 < Re < 20000 |
±2,5 |
|
б) для газа и пара - при Re > 20000 |
±1,5 |
|
- при 10000 < Re < 20000 |
±2,5 |
|
в) при имитационной поверке: - для жидкостей при Re > 20000 |
±1,75 |
|
- для газа и пара при Re > 20000 |
±2,0 |
|
- для жидкостей, газа и пара при 10000 < Re < 20000 |
±3,0 |
|
Повторяемость измерений (от измеренного значения), % |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Пределы допускаемой приведенной погрешности измерений давления (от диапазона измерений; при использовании встроенного датчика давления), % |
±0,5 |
|
Пределы дополнительной приведенной погрешности токового выхода, вызванной отклонением рабочей температуры от 20 °C, %/°C, не более |
±0,005 |
|
Пределы допускаемой относительной погрешности частотного выхода при имитационной поверке, % |
±0,1 |
|
Пределы допускаемой приведенной погрешности токового выхода при имитационной поверке, % |
±0,1 |
|
1) Максимальная погрешность измерений относится к показаниям при рабочем давлении | |
|
> 65 % от полной шкалы соответствующего датчика давления. | |
Таблица 3 - Основные технические характеристики
|
Условия эксплуатации: температура окружающей среды, °С
относительная влажность (при температуре +35 °С), %, не более |
от (-60 1)) -40 до +85 от (-60 1)) -40 до +65 от 84 до 106 95 |
|
Параметры электрического питания: напряжение постоянного тока, В |
от 12 до 36 |
|
Потребляемая мощность, Вт, не более |
0,8 |
|
Параметры выходных сигналов: - постоянного тока, мА |
от 4 до 20 |
|
- частотный, Гц |
от 0 до 1000 |
|
- импульсный (тимп = от 0,5 до 2000 мс), имп/с |
от 0 до 1000 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: - OPTISWIRL 4200 C |
IP66 / IP67 |
|
- OPTISWIRL 4200 F: а) для OPTISWIRL 4000 (стандартно) |
IP66 / IP67 |
|
б) для OPTISWIRL 4000 (по заказу) |
IP66 / IP68 |
|
в) для VFC 200 F |
IP66 / IP67 |
|
Масса, кг |
от 6,5 до 279,8 |
|
Габаритные размеры, мм: - длина |
от 200 до 600 |
|
- ширина |
от 265,7 до 392 |
|
- высота |
от 358,8 до 985,6 |
|
1) Для приборов, выпущенных предприятием-изготовителем ООО «КРОНЕ-Автоматика». | |
