Номер по Госреестру СИ: 75053-19
75053-19 Вольтметры универсальные цифровые
(В7-40/1)
Назначение средства измерений:
Вольтметры универсальные цифровые В7-40/1 (далее - вольтметры) предназначены для измерений постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току.
Внешний вид.
Вольтметры универсальные цифровые
Рисунок № 1
Внешний вид.
Вольтметры универсальные цифровые
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 31.01.2022
Номер записи -
ID в реестре СИ - 615512
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод. В7-40/1, Вольтметр универсальный цифровой В7-40 мод. В7-40/1, В7-40/4, В7-40/1, В7-40, мод. В7-40/1, В7-40, Без модификации, -,
Производитель
Изготовитель - УП "Завод СВТ"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 270
Выдано извещений - 27
Кол-во периодических поверок - 180
Кол-во средств измерений - 166
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1152 от 2019.05.24 Об утверждении типов средств измерений
№1682 от 2022.07.08 ПРИКАЗ_Об утверждении типов средств измерений_в рамках признания (4)
Наличие аналогов СИ: Вольтметры универсальные цифровые (В7-40/1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
75053-19 Вольтметры универсальные цифровые (В7-40/1) УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
50973-12 Вольтметры универсальные (В7-54М) ЗАО "ПрофКИП" (РОССИЯ г.Мытищи) |
Все средства измерений ЗАО "ПрофКИП"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64706-16 27.12.2017 |
Частотомеры электронно-счетные, Ч3-87 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
65947-16 26.04.2021 |
Осциллографы, C1-127 (ЖКИ) М УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
70906-18 23.06.2022 |
Мультиметры портативные, МП-1 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
73335-18 27.07.2021 |
Осциллографы, С8-46/1, С8-46/2, С8-46/3, С8-46/4 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75053-19 31.01.2022 |
Вольтметры универсальные цифровые, В7-40/1 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75976-19 31.01.2022 |
Осциллографы, С1-127 (ЖКИ), С1-127 Е УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75893-19 31.10.2022 |
Осциллографы, С1-157 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
44776-19 31.10.2022 |
Вольтметры универсальные, В7-73 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Вольтметры универсальные (В7-54М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НПП "АЛМАЗ" (RA.RU.311792) | 22 | 2 | 20 | 2 | 0 | 0 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 39 | 38 | 1 | 0 | 39 | 38 | 1 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| АО "КОНЦЕРН "ГРАНИТ-ЭЛЕКТРОН" (RA.RU.311889) | 5 | 0 | 5 | 1 | 5 | 0 | 5 | |||
| ООО "ЦМ" (RA.RU.310581) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "УМЗ" (RA.RU.311777) | 15 | 1 | 14 | 1 | 7 | 1 | 6 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| АО "НПП "РАДАР ММС" (RA.RU.312416) | 32 | 0 | 32 | 1 | 32 | 0 | 32 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 0 | 8 | 1 | 4 | 0 | 4 | ||
| АО "ММЗ" (RA.RU.311607) | 80 | 23 | 43 | 21 | 37 | 11 | 12 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 5 | 0 | 0 | 0 | 3 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 1 | 5 | 0 | 6 | 1 | 5 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| АО "РИМР" (RA.RU.311661) | 21 | 6 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Вольтметры универсальные (В7-54М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
5140 | 6551 |
|
Западно-Сибирский центр метрологии - структурное подразделение Западно-Сибирской железной дороги - филиала ОАО РЖД Новосибирская область |
10515 | 6551 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3400 | 6551 |
|
ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина Челябинская область |
7150 | 6551 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным В7-40/1ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта № 1053 от 29.05.2018 г. об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2409 Гц
Приказ Росстандарта № 575 от 14.05.2015 г. об утверждении государственной поверочной схеме для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 1 • 10-1 до 1 • 106 Гц
Приказ Росстандарта №146 от 15.02.2016 г. об утверждении государственной поверочной схемы для средств измерений электрического сопротивления
Приказ Росстандарта № 2091 от 01.10.2018 г. об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 100 А
ГОСТ 8.027-2011 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ТУ Тг2.710.016 Вольтметры универсальные цифровые В7-40 (В7-40/1, В7-40/2, В7-40/3, В7- 40/4, В7-40/5). Технические условия
Поверка
Поверкаосуществляется по документу Тг2.710.016 МП (МРБ МП.2687-2017) «Вольтметр универсальный цифровой В7-40/1. Методика поверки», утвержденной Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 18.04.2017 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.027-2011, по Государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2409 (утвержденной приказом Росстандарта № 1053 от 29.05.2018 г.), по Государственной поверочной схеме для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 1-10"1
до 1 • 106 Гц (утвержденной приказом Росстандарта № 575 от 14.05.2015 г.), по Государственной пове-р16очной схеме для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 до 100 А (утвержденной приказом Росстандарта № 2091 от 01.10.2018 г.);
-
- установка УПК-100, регистрационный номер в федеральном информационном фонде 5481-76;
-
- частотомер электронно-счетный Ч3-63, регистрационный номер в федеральном информационном фонде 9084-83;
-
- рабочие эталоны 3-го разряда по Государственной поверочной схеме для средств измерений электрического сопротивления (утвержденной приказом Росстандарта № 146 от 15.02.2016 г.), (меры электрического сопротивления постоянного тока: регистрационный регистрационный регистрационный регистрационный номер в федеральном информационном фонде 38510-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых вольтметров с требуемой точностью.
Знак поверки наносится на заднюю панель вольтметра.
номер номер номер
в федеральном в федеральном в федеральном
информационном фонде информационном фонде информационном фонде
Р310, Р321, Р331
1162-58;
5084-75;
2224-66;
Р4013
Р4002
Р4831
Испытательный центр
Экспертиза проведена ФГУП «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Принцип работы вольтметров основан на преобразовании измеряемой физической величины (переменного напряжения, постоянного и переменного токов и сопротивления) в постоянное напряжение с последующим его измерением аналого-цифровым преобразователем (АЦП) интегрирующего типа.
Измерение переменного напряжения частотой до 100 кГц осуществляется после его масштабирования и преобразования по уровню среднеквадратического значения. Преобразователь среднеквадратических значений переменного напряжения (ПСКЗ) представляет собой аналоговое вычислительное устройство.
Измерение постоянного тока осуществляется с помощью резистивного шунта, подключенного ко входу вольтметра, с которого постоянное напряжение подается на АЦП.
Измерение переменного тока осуществляется с помощью резистивного шунта, с которого постоянное напряжение подается на ПСКЗ, а затем на АЦП.
Измерение сопротивления осуществляется путем включения его в цепь отрицательной обратной связи усилителя постоянного тока (УПТ), на вход которого через образцовый резистор подается напряжение от источника опорного напряжения. С выхода УПТ напряжение подается на АЦП.
Вольтметр В7-40 имеет 6 модификаций В7-40, В7-40/1, В7-40/2, В7-40/3, В7-40/4, В7-40/5. Вольтметры В7-40, В7-40/1, В7-40/4, В7-40/5 поставляются с полным комплектом принадлежностей. Вольтметры В7-40/2, В7-40/3 поставляются без высоковольтного делителя ДНВ и ВЧ пробника.

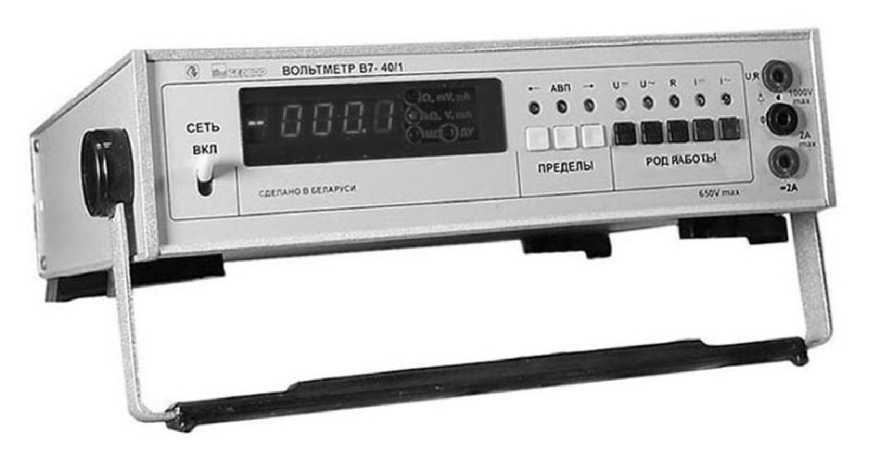

Общий вид вольтметра приведен на рисунке 1.
