Номер по Госреестру СИ: 75976-19
75976-19 Осциллографы
(С1-127 (ЖКИ), С1-127 Е)
Назначение средства измерений:
Осциллографы С1-127 (ЖКИ), С1-127 Е (далее - осциллографы) предназначены для наблюдения и измерения электрических сигналов размахом от 4 мВ до 300 В и длительностью от 20 нс до 2 с в полосе частот от 0 до 50 МГц для С1-127 (ЖКИ), до 70 МГц для С1-127 Е.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
С1-127 (ЖКИ), С1-127 Е
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "ЧРЗ" "Полет" RA.RU.310605 | Юридические лица | 18 | 23 | 1,28 |
| юридическое лицо | Юридические лица | 15 | 16 | 1,07 |
| Юр. Лицо | Юридические лица | 10 | 12 | 1,20 |
| АО "НПО "ПРЗ" | Юридические лица | 6 | 6 | 1,00 |
| Акционерное общество "ПРИБАЛТИЙСКИЙ СУДОСТРОИТЕЛЬНЫЙ ЗАВОД "ЯНТАРЬ" | Юридические лица | 4 | 5 | 1,25 |
| Акционерное Общество "Производственный комплекс "АХТУБА" | Юридические лица | 3 | 3 | 1,00 |
| ИП Жердева Ольга Владимировна | Юридические лица | 2 | 2 | 1,00 |
| АО "НПО НИИИП-НЗиК" | Юридические лица | 2 | 2 | 1,00 |
| АО "ЧРЗ" "Полет" | Юридические лица | 2 | 2 | 1,00 |
| АКЦИОНЕРНОЕ ОБЩЕСТВО ""КРАСНОДАРСКИЙ ПРИБОРНЫЙ ЗАВОД ""КАСКАД"" | Юридические лица | 2 | 2 | 1,00 |
| АО "РИМР" | Юридические лица | 2 | 2 | 1,00 |
| Акционерное общество "ЗЕЛЕНОДОЛЬСКИЙ ЗАВОД ИМЕНИ А.М. ГОРЬКОГО" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "ГАЗПРОМ ТРАНСГАЗ МОСКВА" | Юридические лица | 1 | 4 | 4,00 |
| АО "ПО"Севмаш" | Юридические лица | 1 | 2 | 2,00 |
| КБ "Арматура" - филиал АО "ГКНПЦ им. М.В. Хруничева" | Юридические лица | 1 | 2 | 2,00 |
| АО «СПО «Арктика» | Юридические лица | 1 | 2 | 2,00 |
| юр.лицо | Юридические лица | 1 | 2 | 2,00 |
| АО "ПК "Ахтуба" | Юридические лица | 1 | 1 | 1,00 |
| СУДОСТРОИТЕЛЬНЫЙ ЗАВОД ИМЕНИ Б.Е. БУТОМЫ АО | Юридические лица | 1 | 1 | 1,00 |
| Филиал ПАО "ОАК" - ЛАЗ им. П.А. Воронина | Юридические лица | 1 | 1 | 1,00 |
| Филиал ПАО "ОАК" - "ЛАЗ им. П.А. Воронина" | Юридические лица | 1 | 1 | 1,00 |
| ИП Горюшин Игорь Владимирович | Юридические лица | 1 | 1 | 1,00 |
| АО "Тайфун" | Юридические лица | 1 | 1 | 1,00 |
| ТАЙФУН АО | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "АДМИРАЛТЕЙСКИЕ ВЕРФИ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Газпром трансгаз Москва" | Юридические лица | 1 | 1 | 1,00 |
| АО "ПО "Севмаш" | Юридические лица | 1 | 1 | 1,00 |
| Публичное акционерное общество "АМУРСКИЙ СУДОСТРОИТЕЛЬНЫЙ ЗАВОД" | Юридические лица | 1 | 1 | 1,00 |
| АО "ТЗ "Октябрь" | Юридические лица | 1 | 1 | 1,00 |
| АО "НПП "Салют" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e0d29bbc-3ee1-5568-b307-149654e301e1 | 75976-19 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 31.01.2022
Номер записи - 173203
ID в реестре СИ - 789715
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
С1-127 (ЖКИ), С1-127, C1-127 (ЖКИ), C1-127, Нет модификации, С1-127(ЖКИ), -, мод. С1-127 (ЖКИ), модификация С1-127 (ЖКИ), С8-46/2
Изготовитель - УП "Завод СВТ"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кол-во поверок - 131
Выдано извещений - 3
Кол-во периодических поверок - 118
Кол-во средств измерений - 99
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
№1953 от 2019.08.22 Приказ об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64706-16 27.12.2017 |
Частотомеры электронно-счетные, Ч3-87 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
65947-16 26.04.2021 |
Осциллографы, C1-127 (ЖКИ) М УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
70906-18 23.06.2022 |
Мультиметры портативные, МП-1 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
73335-18 27.07.2021 |
Осциллографы, С8-46/1, С8-46/2, С8-46/3, С8-46/4 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75053-19 31.01.2022 |
Вольтметры универсальные цифровые, В7-40/1 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75976-19 31.01.2022 |
Осциллографы, С1-127 (ЖКИ), С1-127 Е УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75893-19 31.10.2022 |
Осциллографы, С1-157 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
44776-19 31.10.2022 |
Вольтметры универсальные, В7-73 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 11 | 0 | 8 | 1 | 8 | 0 | 8 | ||
| АО "НПО "ПРЗ" (РОСС СОБ 3.00182.2014) | 8 | 0 | 8 | 0 | 6 | 0 | 6 | |||
| АО «НПО НИИИП - НЗиК» (RA.RU.312760) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "УМЗ" (RA.RU.311777) | 13 | 0 | 13 | 0 | 0 | 0 | 0 | |||
| АО "ЧРЗ "ПОЛЕТ" (RA.RU.310605) | 25 | 6 | 1 | 24 | 0 | 19 | 0 | 19 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| АО "ТЗ "РЕВТРУД" (RA.RU.311235) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 3 | 1 | 4 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 3 | 6 | 0 | 4 | 3 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| АО "КОНЦЕРН "ОКЕАНПРИБОР" (РОСС СОБ 3.00242.2014) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| Приморский филиал АО «Воентелеком» - 741 РЗСС (RA.RU.311905) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "ОАК" (RA.RU.310524) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ПАО "ЯКОВЛЕВ" (0334) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "РИМР" (RA.RU.311661) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "СПО "АРКТИКА" (RA.RU.311445) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
12603 | 6887 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7983 | 6887 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4700 | 6887 |
|
ФБУ Калининградский ЦСМ Калининградская область |
6500 | 6887 |
|
ФБУ Курский ЦСМ Курская область |
2648 | 6887 |
Осциллографы С1-127 (ЖКИ), С1-127Е имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции управления режимами работы осциллографа, вывода информации на экран и обеспечения интерфейсных функций. Влияние ПО учтено при нормировании метрологических характеристик осциллографов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже v.4 |
|
Цифровой идентификатор ПО |
- |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносится на лицевую панель осциллографов методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы и техническая документация, устанавливающие требования к осциллографам С1-127 (ЖКИ), С1-127 Е
УШЯИ.411161.001 ТУ Осциллографы С1-127, С1-127/1, С1-127 (ЖКИ), С1-127Е. Технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
осуществляется по документу УШЯИ.411161.001 МП (МРБ МП.2372-2013) «Осциллографы С1-127 (ЖКИ), С1-127Е. Методика поверки», утвержденному РУП «БелГИМ» 04.12.2013 г.
Основные средства поверки:
- калибратор осциллографов импульсный И1-9 (рег. № 5787-76), диапазон напряжения постоянного тока от 30 мкВ до 100 В, пределы допускаемой относительной погрешности установки напряжения постоянного тока ± 0,25 %, диапазон периода следования импульсов от 10 нс до 10 с, пределы допускаемой относительной погрешности установки периода следования импульсов ± 1 • 10-4;
- генератор испытательных импульсов И1-14 (рег. № 7512-79), диапазон периода следования импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки периода следования импульсов ± 10 %, длительность фронта импульсов 1 нс (не более), диапазон длительности импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки длительности импульсов ± 10 %, диапазон амплитуды импульсов от 0 до 20 В, пределы допускаемой относительной погрешности установки амплитуды импульсов ± 10 %;
- генератор импульсов точной амплитуды Г5-75 (рег. № 7767-12), длительность импульса от 5 мкс до 1 с;
- генератор сигналов низкочастотный Г3-112/1 (рег. № 6703-02), частота от 10 Гц до 10 МГц, пределы допускаемой относительной погрешности ±5 %;
- генераторы сигналов высокочастотные Г4-107 (рег. №3891-73), частота 75 МГц, напряжение от 4 мВ до 16 В, пределы допускаемой относительной погрешности ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов с требуемой точностью.
Знак поверки наносится на заднюю панель осциллографа или на свидетельство о поверке.
Принцип действия осциллографов основан на использовании входного сигнала в качестве управляющего для жидкокристаллического индикатора (ЖКИ), на экране которого исследуемый сигнал отображается.
Осциллографы содержат следующие составные части: блок аналоговой обработки, аттенюатор 1 и 2, схема синхронизации, блок цифровой обработки, блок питания, блок управления, устройство подогрева ЖКИ, модуль ЖКИ.
Входные сигналы поступают на входы аттенюаторов 1 и 2, которые обеспечивают коэффициенты отклонения от 1 мВ/дел до 5 В/дел из ряда чисел 1, 2, 5 и формируют сигналы синхронизации, поступающие на схему синхронизации. С выходов аттенюаторов сигналы обоих каналов поступают в блок цифровой обработки сигналов, в котором происходит преобразование аналогового сигнала в цифровой.
Блок управления формирует сигналы управления для аттенюаторов и схемы синхронизации. Схема синхронизации получает сигнал от аттенюатора 1 (2) или с входа синхронизации и формирует из них импульсы запуска.
Модуль ЖКИ служит для отображения сигнала в видимое изображение.
Устройство подогрева ЖКИ необходимо при работе осциллографа при отрицательной температуре.
Блок питания предназначен для преобразования переменных напряжений питающей сети в необходимые для питания узлов осциллографа уровни напряжений.
Осциллографы выполнены в виде настольных переносных приборов
Защита от несанкционированного доступа производится на предприятии-изготовителе с помощью специальных пломб на задней панели корпуса приборов.
Общий вид осциллографов представлен на рисунке 1 и 2. Схема пломбировки осциллографов от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки и поверительного клейма изображена на рисунке 3.

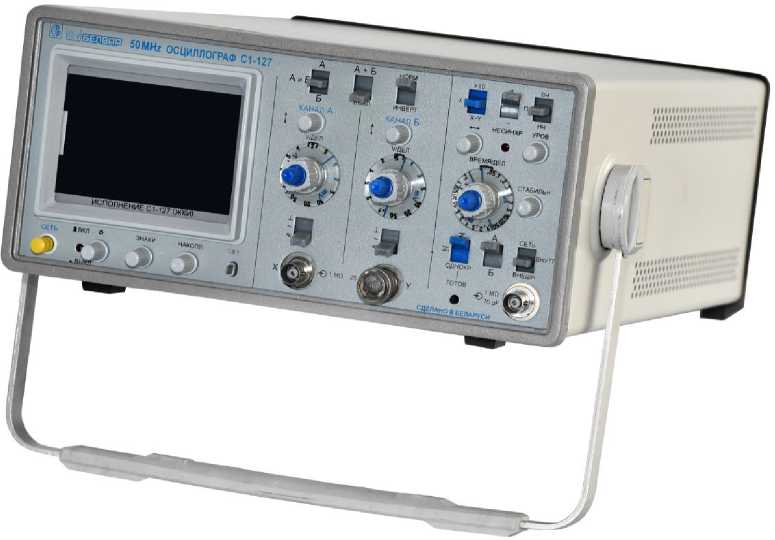

Рисунок 1 - Общий вид осциллографов С1-127 (ЖКИ)

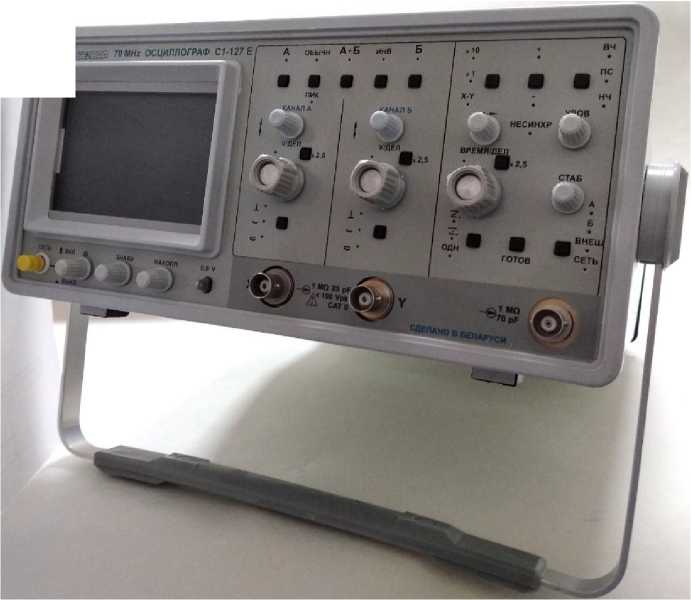

Рисунок 2 - Общий вид осциллографов С1-127 Е
Место нанесения поверительного клейма

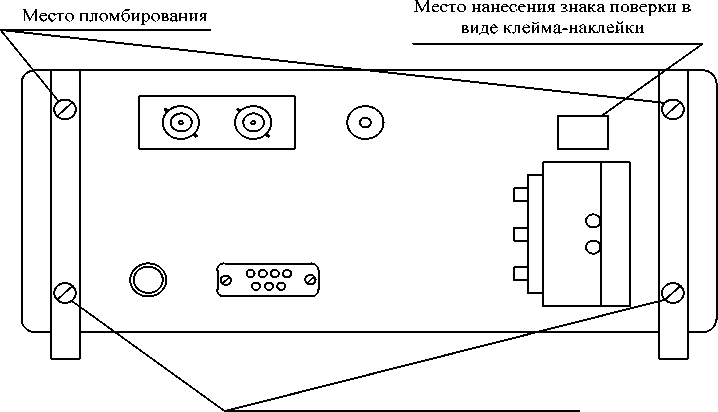

Рисунок 3 - Схема пломбировки осциллографов С1-127 (ЖКИ), С1-127Е (вид сзади) от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 4 - Комплектность осциллографов
|
Наименование, тип |
Обозначение |
Количеств |
|
Осциллограф С1-127 (ЖКИ) |
УШЯИ.411161.001-23 |
1 |
|
Осциллограф С1-127 Е |
УШЯИ.411161.001-25 |
1 |
|
Комплект ЗИП: |
Тг4.072.06-21 |
1 |
|
- кабель N1 |
Тг4.850.252 |
3 |
|
- шнур питания 27 V |
УФЦИ.685631.004 |
1 |
|
- шнур |
РУВИ.685612.017-01 |
1 |
|
- крышка |
Тг7.852.552 |
1 |
|
- вставка плавкая ВП2Б-1В-2,0 А-250 В |
ОЮ0.481.005 ТУ |
4 |
|
- вставка плавкая ВП1-1-2,0 А-250 В |
ОЮ0.481.003 ТУ |
2 |
|
- переход BNC-T |
BNC-T |
2 |
|
- делитель 1:10 |
НР-9250 |
2 |
|
Эксплуатационная документация: | ||
|
- руководство по эксплуатации С1-127 (ЖКИ) |
УШЯИ.411161.001-23 РЭ |
1 |
|
- руководство по эксплуатации С1-127Е |
УШЯИ.411161.001-25 РЭ |
1 |
|
УШЯИ.411161.001 МП |
1 | |
|
- методика поверки |
(МРБ МП.2372-2013) | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон коэффициентов отклонения, В/дел |
от 1 • 10-3 до 5 |
|
Диапазон коэффициентов развертки, с/дел |
от 0,0540-6 до 0,2 |
|
Пределы допускаемой относительной погрешности коэффициентов отклонения:
-в рабочих условиях эксплуатации для коэффициентов отклонения 1 и 2 мВ/дел, % |
±3 (±4 с делителем 1:10) ±4 (±5 с делителем 1:10) ±4,5 (±5,5 с делителем 1:10) ±6 (±7 с делителем 1:10) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||
|
Пределы допускаемой относительной погрешности коэффициентов развертки, %:
|
±3 ±4 | |||
|
Пределы допускаемой относительной погрешности коэффициентов развертки в рабочих условиях эксплуатации, % |
±4,5 | |||
|
Пределы допускаемой относительной погрешности коэффициентов развертки в рабочих условиях эксплуатации с растяжкой, % |
±6 | |||
|
Пределы допускаемой относительной погрешности при измерении временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел с растяжкой, % |
±5 | |||
|
Пределы допускаемой относительной погрешности при измерении временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел в рабочих условиях эксплуатации, % |
±7,5 | |||
|
Параметры переходной характеристики, В/дел |
0,005-2 |
5 |
140-3; 240-3 |
с делителем 1:10 (0,005-2 В/дел) |
|
Время нарастания, нс, не более
|
7 5 |
7 5 |
35 35 |
7 5 |
|
Выброс, %, не более |
5 |
5 |
5 |
10 |
|
Время установления, нс, не более |
35 |
35 |
200 |
35 |
|
Неравномерность на участке установления, %, не более |
5 |
10 |
5 |
5 |
|
Неравномерность, %, не более |
2 |
2 |
5 |
не нормируется |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая часть экрана, мм, не менее: | |
|
- ширина |
73 |
|
- высота |
53 |
|
Число каналов |
2 |
|
Параметров входов каналов вертикального отклонения: | |
|
- входное активное сопротивление, МОм |
1±0,03 |
|
- входное активное сопротивление с делителем 1:10, МОм |
10±0,3 |
|
- входная емкость, пФ, не более |
25 |
|
- входная емкость с делителем 1:10, пФ, не более |
15 |
|
Диапазон частот синхронизации, МГц |
от 10 до 75 |
|
Минимальный уровень сигнала, не более |
0,8 |
|
- при внутренней синхронизации, деления |
0,2 |
|
- при внешней синхронизации, В | |
|
Потребляемая мощность, В^А, не более |
50 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
4 |
|
Средняя наработка на отказ, ч, не менее |
7000 |
|
Среднее время восстановления работоспособного состояния, ч, не более |
3 |
|
Габаритные размеры, мм, не более: - длина |
405 |
|
- ширина |
295 |
|
- высота |
130 |
|
Гамма-процентный ресурс при y=95 %,ч, не менее |
10000 |
|
Среднее время восстановления, ч, не более |
3 |
|
Время непрерывной работы, ч |
16 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -30 до +50 |
|
- относительная влажность при 25°С, %, не более |
98 |
|
Напряжение питающей сети переменного тока, В - частота 50±1 Гц |
230±23 |
|
- частота 400±10 Гц |
220±11, 115±6 |
|
Напряжение питающей сети постоянного тока, В |
27±2,7 |
