Номер по Госреестру СИ: 57972-20
57972-20 Осциллографы цифровые запоминающие
(RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104)
Назначение средства измерений:
Осциллографы цифровые запоминающие RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 1

Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 2
Программное обеспечение
Программное обеспечение «RTE Firmware» предназначено только для работы с осциллографами цифровыми запоминающими RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения «низкий » в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RTE Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.22.1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 методом наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
Поверка
Поверкаосуществляется по документу МП РТ 2101-2014 «Осциллографы цифровые запоминающие
RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29 апреля 2014 года.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B (регистрационный номер в Федеральном информационном фонде 30374-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49,38501 Vimperk, Czech Republic Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Заявитель
Общество с ограниченной ответственностью «РОДЕ и ШВАРЦ РУС»
(ООО «РОДЕ и ШВАРЦ РУС»)
ИНН 7710557825
Адрес: 115093, г. Москва, Нахимовский пр-кт, д. 58, комн. 16, этаж 6
Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
Web-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип действия осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран, опционально декодирование и анализ последовательных протоколов передачи данных I2C/SPI, UART/RS232, CAN/LIN, FlexRay. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику.
Конструктивно осциллографы цифровые запоминающие RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 выполнены в виде настольного
моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Модификации осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 отличаются количеством входных каналов и полосой пропускания.
Осциллографы цифровые запоминающие RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 имеют следующие опции:
RTE-B10 - интерфейс GPIB;
RTE-K1 - анализ протокола I2C/SPI;
RTE-K2 - анализ протокола UART/RS232;
RTE-K3 - анализ протокола CAN/LIN;
RTE-K4 - анализ протокола FlexRay.
Общий вид осциллографов цифровых запоминающих RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Полоса пропускания
Модель осциллографа
Место нанесения знака утверждения типа
число каналов: 2 для RTE1022, RTE1032, RTE1052, RTE1102
4 для RTE1024, RTE1034, RTE1054, RTE1104

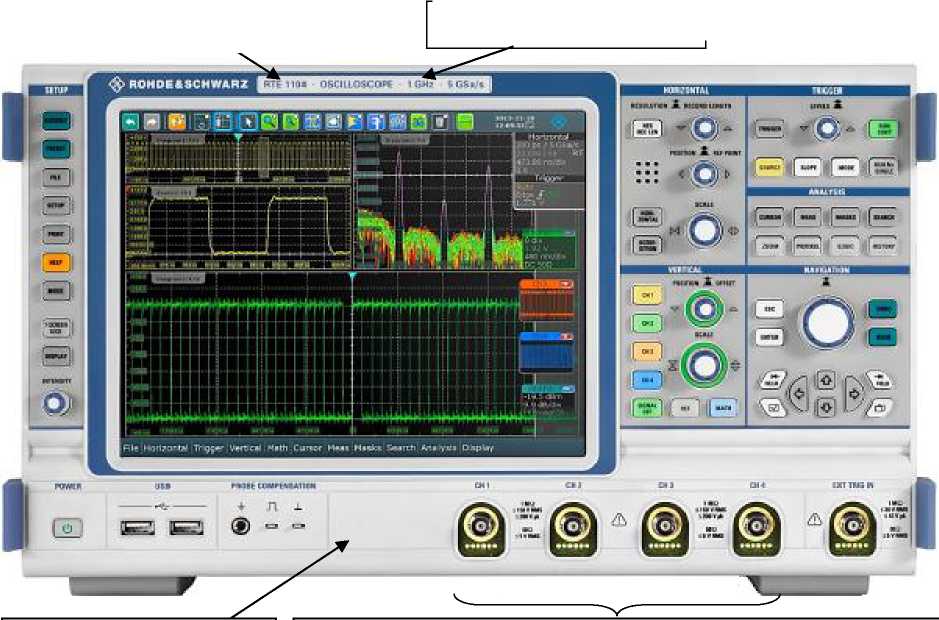

Рисунок 1 - Общий вид средства измерений

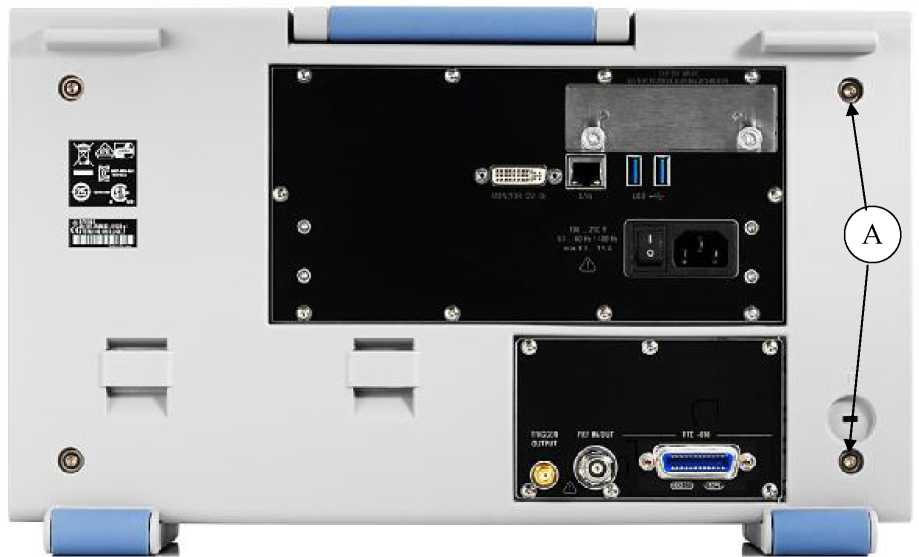

Рисунок 2 - Схема пломбировки от несанкционированного доступа (A)
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий |
RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 |
1 шт. |
|
Опции |
RTE-B10 - интерфейс GPIB RTE-K1 - анализ протокола I2C/SPI RTE-K2 - анализ протокола UART/RS232 RTE-K3 - анализ протокола CAN/LIN RTE-K4 - анализ протокола FlexRay |
по отдельному заказу |
|
Кабель питания |
- |
1 шт. |
|
Пассивные пробники |
- |
по количеству каналов |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП РТ 2101-2014 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Число каналов |
RTE1022, RTE1032, RTE1052, RTE1102 |
2 |
|
RTE1024, RTE1034, RTE1054, RTE1104 |
4 | |
|
Разрядность АЦП, бит |
8 | |
|
Максимальная частота дискретизации на каждый канал, ГГц |
5 | |
|
Объем памяти на каждый канал, количество отсчетов |
RTE1022, RTE1032, RTE1052, RTE1102 |
5407 (на 2-х каналах) 108 (на 1-м канале) |
|
RTE1024, RTE1034, RTE1054, RTE1104 |
5407 (на 4-х каналах) 108 (на 2-х каналах) 2408 (на 1-м канале) | |
|
Полоса пропускания при входном сопротивлении 50 Ом, МГц |
RTE1022, RTE1024 |
от 0 до 200 |
|
RTE1032, RTE1034 |
от 0 до 350 | |
|
RTE1052, RTE1054 |
от 0 до 500 | |
|
RTE1102, RTE1104 |
от 0 до 1000 | |
|
Время нарастания переходной характеристики, нс, не более |
RTE1022, RTE1024 |
1,75 |
|
RTE1032, RTE1034 |
1 | |
|
RTE1052, RTE1054 |
0,7 | |
|
RTE1102, RTE1104 |
0,35 | |
|
Диапазон значений коэффициента развертки, с/дел |
от 540-11 до 5000 | |
|
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора |
±10-5 | |
Продолжение таблицы 2
|
1 |
2 | |
|
Диапазон значений коэффициента отклонения (КО), в зависимости от входного сопротивления R, В/дел |
R = 50 Ом |
от 0,001 до 1 |
|
R = 1 МОм |
от 0,001 до 10 | |
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения, 6КО, % |
КО > 0,005 В/дел |
±1,5 |
|
КО < 0,005 В/дел |
±2,0 | |
|
Диапазон установки постоянного смещения исм, в зависимости от входного сопротивления R и коэффициента отклонения (КО), В |
R = 50 Ом КО > 0,2 В/дел 0,05 В/дел > КО <0,2 В/дел КО < 0,05 В/дел |
±10 ±(4,9 - 5-КО) ±(1,6 - 5-КО) |
|
R = 1 МОм КО > 0,9 В/дел 0,08 В/дел > КО <0,9 В/дел КО < 0,08 В/дел |
±(129,5 - 5- КО) ±(12,4 - 5- КО) ±(1,15 - 5-КО) | |
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения, В |
±(0,005-исм + 0,15-КО + 0,001) | |
|
Примечание: КО - коэффициент отклонения R - входное сопротивление исм - постоянное смещение | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Источники синхронизации |
входы каналов, вход внешней синхронизации |
|
Режимы запуска |
автоматический, ждущий, однократный, n-кратный |
|
Виды запуска |
по фронту, по спаду, по фронту и спаду, по глитчу, длительности импульса, по диапазону напряжения (по окну), по задержке, по временному интервалу, по крутизне сигнала, по кодовой последовательности, по логической комбинации в нескольких каналах, по шаблону последовательности данных, ТВ строке/кадру |
|
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более |
0,1 |
Продолжение таблицы 3
|
1 |
2 |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
300 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
427x249x204 |
|
Масса (без опций и аксессуаров), кг, не более |
8,8 |
|
Рабочие условия эксплуатации:
|
от 0 до +45 до 85 |
|
Условия хранения и транспортирования: - температура окружающей среды, °С |
от -40 до +70 |
|
Время прогрева, минут |
15 |
|
Средняя наработка на отказ, лет |
10 |
