Номер по Госреестру СИ: 92265-24
92265-24 Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS
(SMBV100B)
Назначение средства измерений:
Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS SMBV100B (далее — имитатор) предназначен для формирования радиочастотных навигационных сигналов спутниковых навигационных систем (СНС) ГЛОНАСС и GPS.
Внешний вид.
Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS
Рисунок № 1
Общие сведения
Дата публикации - 06.06.2024
Срок свидетельства -
Номер записи - 194115
ID в реестре СИ - 1416789
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1363 от 2024.06.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS (SMBV100B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72483-18 |
Эквиваленты сети, ESH3-Z6 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
75128-19 31.05.2024 |
Источники питания постоянного тока линейные, NGL201, NGL202 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
57972-20 24.03.2025 |
Осциллографы цифровые запоминающие, RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
78696-20 14.07.2025 |
Генераторы сигналов векторные, SMW200A Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
3 года |
|
85087-22 01.04.2027 |
Анализаторы цепей векторные, ZNLE Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85088-22 01.04.2027 |
Мультиметры цифровые, HMC Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
92265-24 |
Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS, SMBV100B Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS (SMBV100B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS (SMBV100B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Имитатор работает под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«R&S SMBV100B firmware» |
|
Номер версии (идентификационный номер ПО) |
не ниже 5.00.044.43 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на лицевую панель имитатора сигналов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 10 «Начало работы» документа «Имитаторы сигналов глобальных навигационных спутниковых эксплуатации».
систем ГЛОНАСС/GPS SMBV100B. Руководство по
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений».
ПравообладательФирма «Rohde & Schwarz zavod Vimperk, s.r.o.» (Чешская Республика) Адрес: Чешская Республика, 38501 Vimperk, Spidrova 49 Телефон: (+420) 388 452 294 https://www.rohde-schwarz.com
E-mail: obchod@rohde-schwarz.com
Изготовитель
Фирма «Rohde & Schwarz zavod Vimperk, s.r.o.» (Чешская Республика)Адрес: Чешская Республика, 38501 Vimperk, Spidrova 49
Телефон: (+420) 388 452 294 https://www.rohde-schwarz.com E-mail: obchod@rohde-schwarz.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7(495) 526-63-00
Web-сайт: vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
Фирма «Rohde & Schwarz zavod Vimperk, s.r.o.» (Чешская Республика) Адрес: Чешская Республика, 38501 Vimperk, Spidrova 49 Телефон: (+420) 388 452 294 https://www.rohde-schwarz.comE-mail: obchod@rohde-schwarz.com
К настоящему типу средств измерений относится имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS SMBV100B зав. № 506050.
Принцип действия имитатора основан на формировании навигационного поля как совокупности навигационных сигналов:
-
- СНС ГЛОНАСС с дальномерными кодами с открытым доступом СТ (OF) в частотных диапазонах L1, L2;
-
- СНС GPS с дальномерными кодами стандартной точности C/A и высокой точности P в частотных диапазонах L1, L2.
Конструктивно имитатор представляет собой моноблок с высокочастотным выходом для имитируемого сигнала на передней панели, входом для внешней опорной частоты 10 МГц, выходом внутреннего опорного генератора 10 МГц, выходом 1PPS для выдачи шкалы времени имитатора, входом EXT TRIG для подачи внешних управляющих импульсов на задней панели. На задней панели также расположены интерфейсные разъёмы Ethernet, USB, на передней панели размещены органы управления.
Имитатор обеспечивает формирование полного навигационного радиосигнала на выходе по результатам суммирования сигналов всех каналов имитации, каждый из которых формирует один полный навигационный сигнал одного навигационного космического аппарата (НКА) в одном частотном диапазоне. Частотный диапазон имитатора позволяет воспроизвести навигационные сигналы только в одном частотном диапазоне на выбор (L1 или L2).
Синхронизация работы всех узлов имитатора осуществляется либо от внутреннего опорного генератора, либо от внешнего источника высокостабильных сигналов частотой 10 МГц. При этом синхронизация всех каналов имитации происходит по переднему фронту импульса 1PPS.
Имитатор представляет собой генератор сигналов высокочастотный векторный SMBV100B со следующими опциями:
B103 — диапазон частот до 3 ГГц;
B1H — термостатированный генератор опорной частоты с улучшенными характеристиками;
K520 — режим реального времени для блока модулирующего сигнала;
К136 — расширение имитации спутниковых навигационных систем на дополнительные 6 спутников;
К137 — расширение имитации спутниковых навигационных систем на дополнительные 12 спутников;
К44 — имитация СНС GPS;
К94 — имитация СНС ГЛОНАСС;
К106 — поддержка SBAS/QZSS;
К108 — эмуляция влияния эффектов окружающей среды;
К62 — аддитивный белый гауссовский шум (AWGN).
Предотвращение несанкционированного доступа к имитатору обеспечено нанесением клейкой бумажной пломбы на корпус имитатора сигналов. Заводской номер, состоящий из арабских цифр, указывается на наклейке, нанесенной на корпус имитатора. Знак утверждения типа с помощью голографической наклейки нанесен на лицевую панель имитатора сигналов. Нанесение знака поверки на изделие не предусмотрено.

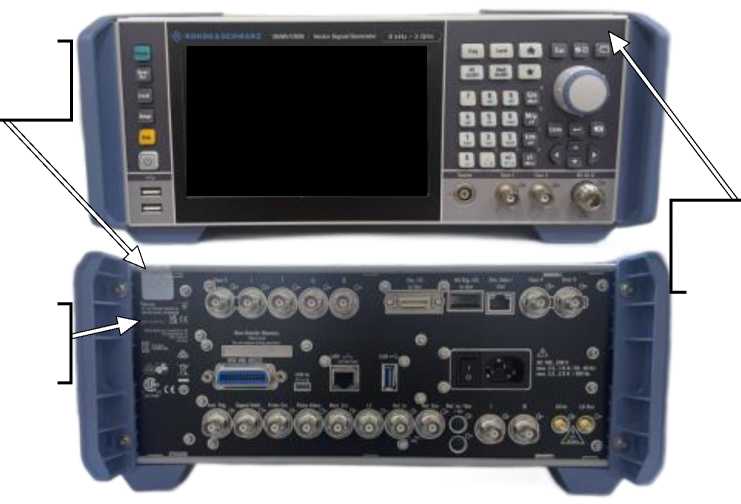

Общий вид имитатора с обозначением места нанесения серийного номера и мест пломбировки от несанкционированного доступа представлен на рисунке 1.
Место пломбирования
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 — Внешний вид имитатора сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS SMBV100B
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Номинальные значения выходных частот, МГц - СНС ГЛОНАСС (L1) |
1602 + к^0,5625 1) |
|
- СНС ГЛОНАСС (L2) |
1246 + к^0,4375 |
|
- СНС GPS (L1) |
1575,4200 |
|
- СНС GPS (L2) |
1227,6000 |
|
Пределы относительной вариации частоты внутреннего опорного генератора за 1 сутки |
±5^10-10 |
|
Предельный уровень мощности выходного сигнала, дБмВт2), не менее |
0 |
|
Допускаемое среднее квадратическое отклонение (СКО) случайной составляющей погрешности формирования беззапросной дальности, м: - по фазе дальномерного кода |
0,8 |
|
- по фазе несущей частоты |
0,002 |
|
Допускаемое СКО случайной составляющей погрешности формирования скорости изменения беззапросной дальности, м/с |
0,01 |
|
Доверительные границы допускаемой погрешности (по уровню вероятности 0,67) синхронизации шкалы времени имитатора (выход сигнала метки времени «1PPS») с меткой времени, передаваемой в навигационном сигнале, нс |
±100 |
|
Диапазон скорости при моделировании параметров движения объекта-носителя навигационной аппаратуры потребителя в навигационном поле спутниковых навигационных систем, м/с |
от 0 до 515 |
|
Примечания:
|
Таблица 3 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность при температуре 25 °С, % |
от 30 до 80 |
|
Параметры питания от сети переменного тока: | |
|
- напряжение, В |
от 100 до 240 |
|
- частота, Гц |
от 48 до 63 |
|
Потребляемая мощность, В^А, не более |
160 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
372 |
|
- ширина |
344 |
|
- высота |
153 |
|
Масса, кг, не более |
10,5 |
