Сведения о средстве измерений: 85088-22 Мультиметры цифровые

Номер по Госреестру СИ: 85088-22
85088-22 Мультиметры цифровые
(HMC)

Назначение средства измерений:
Мультиметры цифровые HMC предназначены для измерений напряжения постоянного тока, силы постоянного тока, среднего квадратического значения напряжения переменного тока, среднего квадратического значения силы переменного тока, электрического сопротивления постоянного тока, электрической емкости.

сертификация программного обеспечения
Внешний вид. Мультиметры цифровые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Мультиметры цифровые
Рисунок № 1
Внешний вид. Мультиметры цифровые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Мультиметры цифровые
Рисунок № 2
Внешний вид. Мультиметры цифровые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Мультиметры цифровые
Рисунок № 3

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства - 01.04.2027
Номер записи - 187098
ID в реестре СИ - 1398528
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Угломер с нониусом. Тип 1-2´ (0-180°), HMC8012, HMC-8012,

Производитель

Изготовитель - Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 8
Выдано извещений - 4
Кол-во периодических поверок - 8
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№810 от 2022.04.01 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Мультиметры цифровые (HMC)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
72483-18

Эквиваленты сети, ESH3-Z6
Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
1 год
75128-19
31.05.2024
Источники питания постоянного тока линейные, NGL201, NGL202
Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
1 год
57972-20
24.03.2025
Осциллографы цифровые запоминающие, RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104
Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
1 год
78696-20
14.07.2025
Генераторы сигналов векторные, SMW200A
Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
3 года
85087-22
01.04.2027
Анализаторы цепей векторные, ZNLE
Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
1 год
85088-22
01.04.2027
Мультиметры цифровые, HMC
Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
1 год
92265-24

Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS, SMBV100B
Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
1 год

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Мультиметры цифровые (HMC)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЮЖУРАЛ-ТЕСТ"
(RA.RU.312195)
  • Угломер с нониусом. Тип 1-2´ (0-180°)
  • 1 0 1 0 1 0 1
    АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ"
    (RA.RU.311526)
  • HMC-8012
  • HMC8012
  • 7 4 0 7 4 7 0 7

    Стоимость поверки Мультиметры цифровые (HMC)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение «HMC8012 firmware» предназначено для управления режимами работы мультиметров цифровых HMC, выбора формы индикации и регистрации результатов измерений. Программное обеспечение «HMC8012 firmware» предназначено только для работы с мультиметрами цифровыми HMC и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.

    Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик мультиметров цифровых HMC за пределы допускаемых значений.

    Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.0772014.

    Таблица 1 - Идентификационные данные программного обеспечения (ПО)

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    FW HMC8012

    Номер версии (идентификационный номер) ПО

    не ниже 1.400

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель мультиметров цифровых HMC в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе “Описание функций прибора” руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым HMC

    Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

    Приказ Росстандарта от 03.09.2021 № 1942 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-101 до 2Л109 Гц

    Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 14016 до 100 А

    Приказ Росстандарта от 14.05.2015 № 575 Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-101 до 1 •106 Гц

    Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

    ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости

    Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия

    Изготовитель

    “Rohde & Schwarz zavod Vimperk, s.r.o.”, Чехия
    Адрес: Spidrova 49, 38501 Vimperk, Czechia
    Телефон: +420 388 452 109
    Web-сайт: https://www.rohde-schwarz.com
    E-mail: customersupport@rohde-schwarz.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон: +7 (495) 544-00-00
    Web-сайт: http://www.rostest.ru

    Принцип работы мультиметров цифровых HMC заключается в преобразовании входного аналогового сигнала в цифровую форму быстродействующим АЦП, с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

    Конструктивно мультиметры цифровые HMC выполнены в виде портативных многофункциональных измерительных приборов в защищенном корпусе, питающихся от сети переменного тока. На лицевой панели мультиметров расположены: жидкокристаллический дисплей; функциональные клавиши; поворотный переключатель с курсорными клавишами; USB разъем; входные разъемы. На задней панели мультиметров расположены: выключатель питания; переключатель напряжения питания; разъем питания от сети переменного тока; разъемы интерфейсов. Управление мультиметрами осуществляется с лицевой панели или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ по интерфейсам USB, VCP, Ethernet, IEEE-488.

    К данному типу мультиметров цифровых HMC относятся две модификации: HMC8012, HMC8012-G. Модификации отличаются отсутствием у HMC8012 и наличием у HMC8012-G интерфейса IEEE-488.

    Знак поверки может наноситься на верхнюю панель мультиметров цифровых HMC.

    Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате шести цифр и информация о модификации СИ наносятся методом наклейки на заднюю панель.

    Для предотвращения несанкционированного доступа мультиметры цифровые HMC имеют защитную наклейку завода-изготовителя, наносимую на место крепления лицевой панели к корпусу прибора.

    Общий вид мультиметров цифровых HMC, обозначение места для нанесения знака утверждения типа средства измерений представлены на рисунке 1.

    Место нанесения серийного номера и модификации средства измерений представлены на рисунке 2.

    Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

    Внешний вид. Мультиметры цифровые (HMC), http://oei-analitika.ru

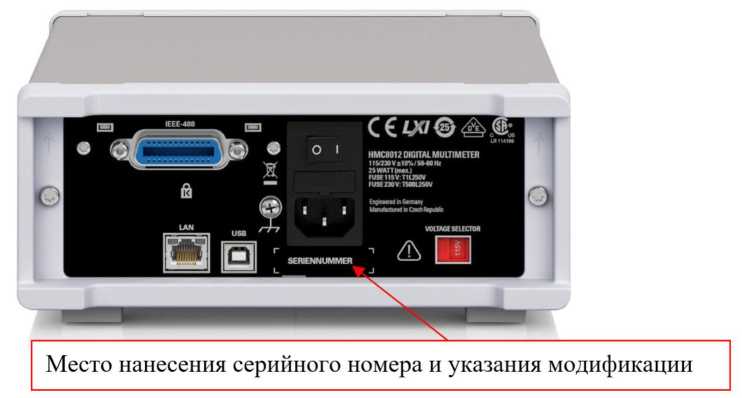

    Рисунок 2- Место нанесения серийного номера и указания модификации СИ

    Внешний вид. Мультиметры цифровые (HMC), http://oei-analitika.ru

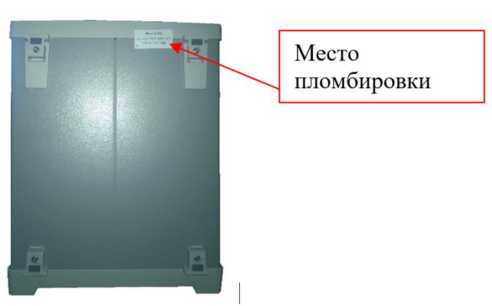

    Рисунок 3 - Схема пломбировки от несанкционированного доступа

    Внешний вид. Мультиметры цифровые (HMC), http://oei-analitika.ru

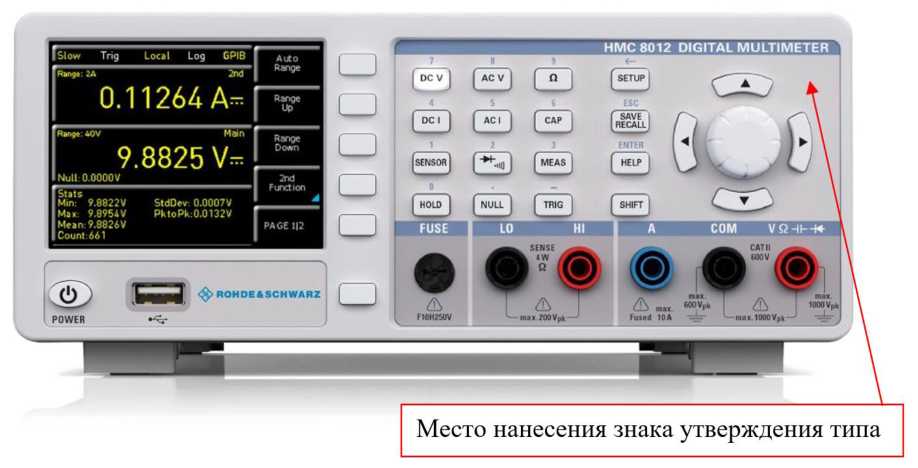

    Рисунок 1 - Общий вид средства измерений


    Таблица 9 -

    Наименование

    Обозначение

    Количество

    Мультиметр цифровой

    модификация HMC8012 или HMC8012-G

    1 шт.

    Измерительные кабели

    HZ15

    2 шт.

    Кабель питания

    -

    1 шт.

    Диск CD с руководством по эксплуатации и программным обеспечением для управления мультиметром

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики в режиме измерения напряжения постоянного тока

    Наименование характеристики

    Значение

    Разрешающая    способность,    в

    зависимости    от    поддиапазона

    измерений, В

    от -0,4 до +0,4 В

    10-6

    от -4 до +4 В

    10-5

    от -40 до +40 В

    10-4

    от -400 до +400 В

    10-3

    от -1000 до 1000 В

    10-2

    Пределы допускаемой абсолютной основной погрешности измерений при температуре от +18 °С до +28 °С, в зависимости    от    поддиапазона

    измерений, В

    от -0,4 до +0,4 В

    ± (0,00015 • Х + 0,00002 • P)

    от -4 до +4 В

    от -40 до +40 В

    ± (0,00020 • Х + 0,00002 • P)

    от -400 до +400 В

    от -1000 до 1000 В

    ± (0,00025 • Х + 0,00002 • P)

    Пределы              допускаемой

    дополнительной        погрешности

    измерений в диапазонах от 0 °С до +18 °С и от +28 °С до +55 °С, в зависимости от поддиапазона измерений, В

    от -0,4 до +0,4 В

    ± (0,00001 • Х + 0,000005 • P)

    от -4 до +4 В

    ± (0,000008 • Х + 0,000003 • P)

    от -40 до +40 В

    ± (0,00001 • Х + 0,000005 • P)

    от -400 до +400 В

    ± (0,000015 • Х + 0,000005 • P)

    от -1000 до 1000 В

    Примечания:

    • 1) X - измеренное значение напряжения постоянного тока, В;

    • 2) P - верхний предел поддиапазона измерений, В.

    Таблица 3 - Метрологические характеристики в режиме измерения среднего квадратического значения напряжения переменного тока

    Наименование характеристики

    Значение

    Разрешающая способность, в зависимости от поддиапазона измерений, В

    от 0,04 до 0,4 В

    10-6

    от 0,4 до 4 В

    105

    от 4 до 40 В

    10-4

    от 40 до 400 В

    10-3

    от 75 до 750 В

    10-2

    Пределы         допускаемой

    абсолютной          основной

    погрешности измерений при температуре от +18 °С до +28 °С, в зависимости от диапазона частот, В

    от 10 до 20 Гц включ.

    ± (0,03 • Х + 0,0005 • P)

    св. 20 до 45 Гц включ.

    ± (0,015 • Х + 0,0005 • P)

    св. 45 Гц до 20 кГц включ.

    ± (0,003 • Х + 0,0005 • P)

    св. 20 до 50 кГц включ.

    ± (0,01 • Х + 0,0005 • P)

    св. 50 до 100 кГц

    ± (0,03 • Х + 0,0005 • P)

    Пределы         допускаемой

    дополнительной   погрешности

    измерений в диапазонах от 0 °С до +18 °С и от +28 °С до +55 °С, в зависимости от диапазона частот, В

    от 10 до 20 Гц включ.

    ± (0,0001 • Х + 0,0001 • P)

    св. 20 до 45 Гц включ.

    св. 45 Гц до 20 кГц включ.

    св. 20 до 50 кГц включ.

    ± (0,0002 • Х + 0,0001 • P)

    св. 50 до 100 кГц

    ± (0,0005 • Х + 0,0001 • P)

    Примечания:

    • 1) X - измеренное среднее квадратическое значение напряжения переменного тока, В;

    • 2) P - верхний предел поддиапазона измерений, В.

    Таблица 4 - Метрологические характеристики в режиме измерения силы постоянного тока

    Наименование характеристики

    Значение

    Разрешающая     способность,     в

    зависимости     от     поддиапазона

    измерений, А

    от -0,02 до +0,02 А

    10-7

    от -0,2 до +0,2 А

    10-6

    от -2 до +2 А

    10-5

    от -10 до +10 А

    10-4

    Пределы допускаемой абсолютной основной погрешности измерений при температуре от +18 °С до +28 °С, в зависимости от поддиапазона измерений, А

    от -0,02 до +0,02 А

    ± (0,0005 • Х + 0,0001 • P)

    от -0,2 до +0,2 А

    от -2 до +2 А

    ± (0,0025 • Х + 0,0007 • P)

    от -10 до +10 А

    Пределы допускаемой дополнительной погрешности измерений в диапазонах от 0 °С до +18 °С и от +28 °С до +55 °С, в зависимости     от     поддиапазона

    измерений, А

    от -0,02 до +0,02 А

    ± (0,00008 • Х + 0,00001 • P)

    от -0,2 до +0,2 А

    от -2 до +2 А

    ± (0,00012 • Х + 0,000015 • P)

    от -10 до +10 А

    ± (0,0001 • Х + 0,00001 • P)

    Примечания:

    • 1) X - измеренное значение силы постоянного тока, А;

    • 2) P - верхний предел поддиапазона измерений, А.

    Таблица 5 - Метрологические характеристики в режиме измерения среднего квадратического значения силы переменного тока

    Наименование характеристики

    Значение

    Разрешающая способность, в зависимости от поддиапазона измерений, А

    от 0,002 до 0,02 А

    10-7

    от 0,02 до 0,2 А

    10-6

    от 0,2 до 2 А

    10-5

    от 1 до 10 А

    10-4

    Пределы         допускаемой

    абсолютной          основной

    погрешности измерений при температуре от +18 °С до +28 °С, в зависимости от диапазона частот, А

    от 20 до 40 Гц включ.

    ± (0,015 • Х + 0,0005 • P)

    св. 40 Гц до 1 кГц включ.

    ± (0,005 • Х + 0,0005 • P)

    св. 1 до 5 кГц включ.

    ± (0,015 • Х + 0,0005 • P)

    св. 5 до 10 кГц

    ± (0,025 • Х + 0,0005 • P)

    Пределы допускаемой дополнительной погрешности измерений в диапазонах от 0 °С до +18 °С и от 28 °С до +55 °С, А

    ± (0,0001 • Х + 0,0001 • P)

    Примечания:

    • 1) X - измеренное среднее квадратическое значение силы переменного тока, А;

    • 2) P - верхний предел поддиапазона измерений, А.

    Таблица 6 - Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока

    Наименование характеристики

    Значение

    Разрешающая     способность,      в

    зависимости от поддиапазона измерений, Ом

    от 0 до 400 Ом

    10-3

    от 0 до 4 кОм

    10-2

    от 0 до 40 кОм

    0,1

    от 0 до 400 кОм

    1

    от 0 до 4 МОм

    10

    от 0 до 40 МОм

    102

    от 0 до 250 МОм

    103

    Пределы   допускаемой   абсолютной

    основной погрешности измерений при температуре от +18 °С до +28 °С, в зависимости от поддиапазона измерений, Ом

    от 0 до 400 Ом

    ± (0,0005 • Х + 0,00005 • P)

    от 0 до 4 кОм

    ± (0,00015 • Х + 0,00002 • P)

    от 0 до 40 кОм

    от 0 до 400 кОм

    ± (0,0003 • Х + 0,00003 • P)

    от 0 до 4 МОм

    ± (0,0006 • Х + 0,00005 • P)

    от 0 до 40 МОм

    ± (0,0025 • Х + 0,00003 • P)

    от 0 до 250 МОм

    ± (0,02 • Х + 0,0001 • P)

    Пределы допускаемой дополнительной погрешности измерений в диапазонах от 0 °С до +18 °С и от +28 °С до +55 °С, в зависимости от поддиапазона измерений, Ом

    от 0 до 400 Ом

    ± (0,00002 • Х + 0,000005 • P)

    от 0 до 4 кОм

    ± (0,00002 • Х + 0,000002 • P)

    от 0 до 40 кОм

    от 0 до 400 кОм

    от 0 до 4 МОм

    от 0 до 40 МОм

    ± (0,00008 • Х + 0,000005 • P)

    от 0 до 250 МОм

    ± (0,002 • Х + 0,000005 • P)

    Примечания:

    • 1) X - измеренное значение электрического сопротивления постоянного тока;

    • 2) P - верхний предел поддиапазона измерений.

    Таблица 7 - Метрологические характеристики в режиме измерения электрической емкости

    Наименование характеристики

    Значение

    Разрешающая способность, в зависимости от поддиапазона измерений, мкФ

    от 0 до 5 нФ

    10-6

    от 0 до 50 нФ

    10-5

    от 0 до 500 нФ

    10-4

    от 0 до 5 мкФ

    10-3

    от 0 до 50 мкФ

    10-2

    от 0 до 500 мкФ

    0,1

    Пределы допускаемой абсолютной основной погрешности измерений при температуре от +18 °С до +28 °С, в зависимости от поддиапазона измерений, мкФ

    от 0 до 5 нФ

    ± (0,02 • Х + 0,025 • P)

    от 0 до 50 нФ

    ± (0,01 • Х + 0,02 • P)

    от 0 до 500 нФ

    ± (0,01 • Х + 0,005 • P)

    от 0 до 5 мкФ

    от 0 до 50 мкФ

    от 0 до 500 мкФ

    ± (0,02 • Х + 0,01 • P)

    Пределы допускаемой дополнительной погрешности измерений в диапазонах от 0 °С до +18 °С и от +28°С до +55 °С, мкФ

    ± (0,0002 • Х + 0,00002 • P)

    Примечания:

    • 1) X - измеренное значение электрической емкости;

    • 2) P - верхний предел поддиапазона измерений.

    Таблица 8 - Основные технические характеристики

    Наименование характеристики

    Значение

    Нормальные условия применения:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    от +18 до +28

    от 0 до 80

    Рабочие условия применения:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    от +0 до +55

    от 0 до 80

    Условия хранения и транспортирования:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    от -40 до +70

    от 0 до 90

    Масса, кг, не более

    2,7

    Габаритные размеры (ширинах высотах глубина), мм, не более

    222x88x280

    Параметры электрического - напряжение переменного тока, В питания:                    - частота переменного тока, Гц

    115±11,5/230±23

    50/60

    Потребляемая мощность, Вт, не более

    25

    Время прогрева, ч

    1,5


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
