Принцип действия головок основан на преобразовании линейных перемещений измерительного стержня, осуществляемое параллельно или перпендикулярно шкале в показания цифрового отсчетного устройства.

Головки серии 543 выпускаются следующих моделей: ID-S (рис. 1, 2), ID-C (рис. 3-5), ID-F (рис. 6), ID-H (рис. 7), ID-B (рис. 8), ID-N (рис. 9).

Головки серии 575 имеют модель ID-U (рис. 10).

Результаты измерений выводятся на жидкокристаллический экран передней панели головок. Питание головок осуществляется от элемента питания или солнечной батареи, а для головок серии 543 моделей ID-F, ID-H питание осуществляется от сетевого адаптера.

В корпус головок встроены кнопки управления, с помощью которых осуществляется ряд специальных функций: включение или выключение головки (ON/OFF), изменение направления измерений (+/-), выбор абсолютного или относительного измерения/обнуление измеренного значения (ORIGIN); измерение в предустановленном поле допуска (MODE), вывод данных на внешнее устройство (DATA); кнопка предустановки значения дисплея (PRESET/SET), вывод наибольшего или наименьшего измеренного значения (Max/Min) и др.

Все головки имеют различный набор кнопок управления в зависимости от выполнения различных поставленных задач.

Головки серии 543 модель ID-H имеют возможность управления дистанционным пультом.

После установки поля допуска в головках серии 543 модели ID-F и ID-H возможна цветовая индикация жидкокристаллического экрана, показывающая находится ли измеряемый размер в поле допуска.

Аналоговая шкала головок серии 543 модели ID-C, ID-H и ID-F обеспечивает визуальное восприятие при контроле концентричности и плоскостности, а также для нахождения возвратной точки и индикацию измеренного максимума и минимума.

Головки серии 543 модели ID-B и ID-N имеют пыле- и влагозащищённое исполнение, также возможна установка пылезащитной гофры на другие модели.

Головки серии 543 моделей ID-B и ID-N и головки серии 575 конструктивно выполнены для применения в ограниченном пространстве.

Серия головок указана на боковой поверхности корпуса головки, в обозначении кода модели значимыми считать первые три цифры, последующие индексы обозначают состав комплекта или особенности поставки (вид задней крышки, наличие подъёмного рычага, защитной гофры и т. д.).

Модель головок указана на боковой поверхности корпуса головки, в обозначении модели значимыми считать первые три буквы, последующие индексы обозначают состав комплекта или особенности поставки (вид задней крышки, наличие подъёмного рычага, защитной гофры и т. д.).

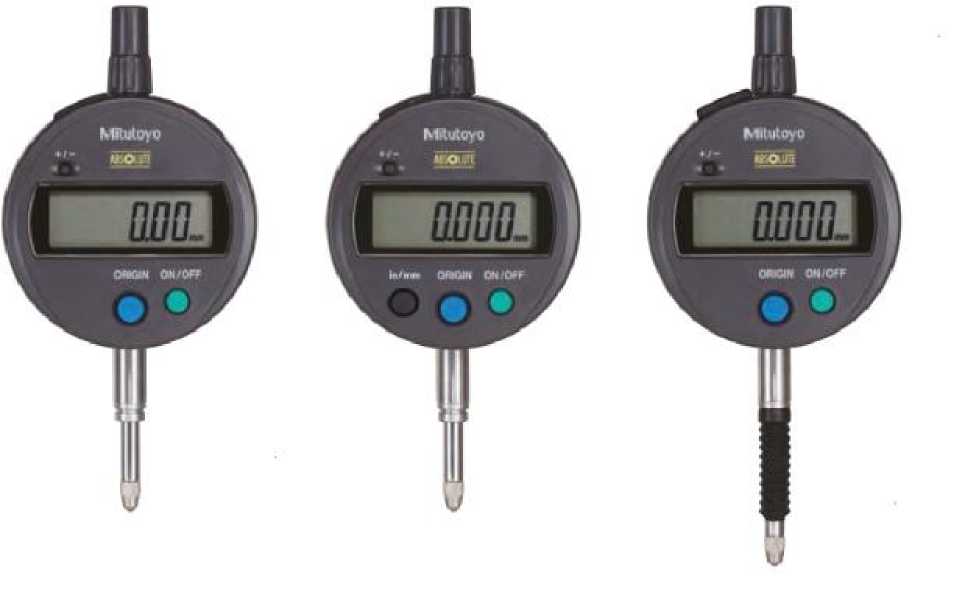

Рисунок 1 - Общий вид вариантов исполнений головок серии 543 модель ID-S

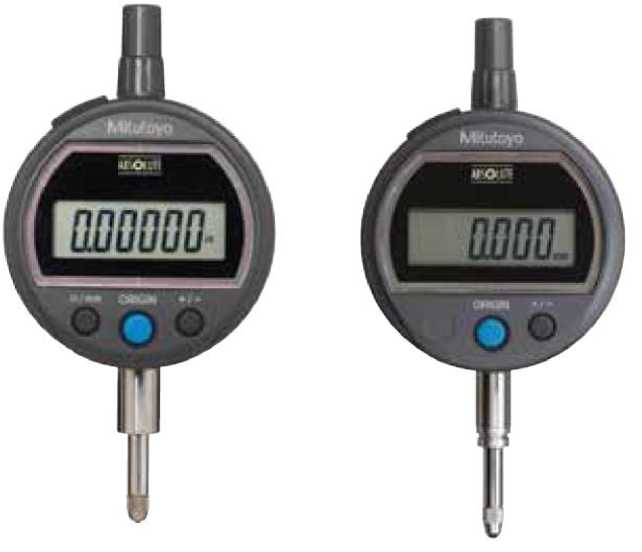

Рисунок 2 - Общий вид вариантов исполнений головок серии 543 модель ID-S

и

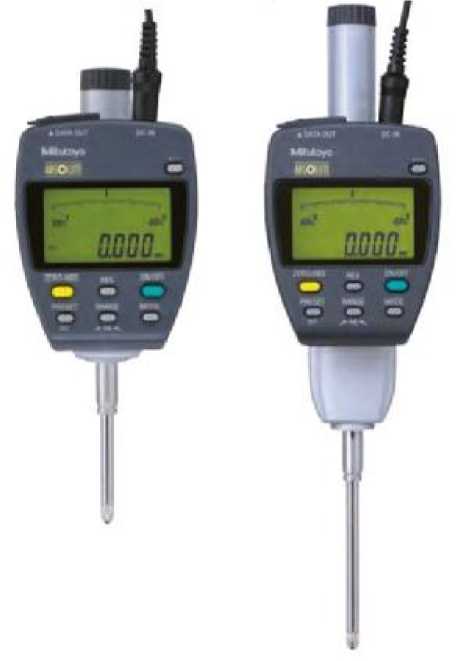

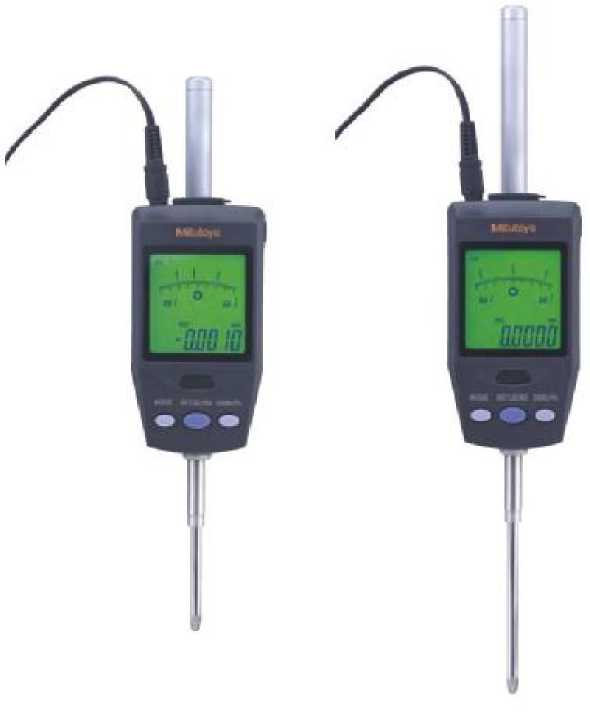

вариантов исполнений головок серии 543 модель ID-C

V

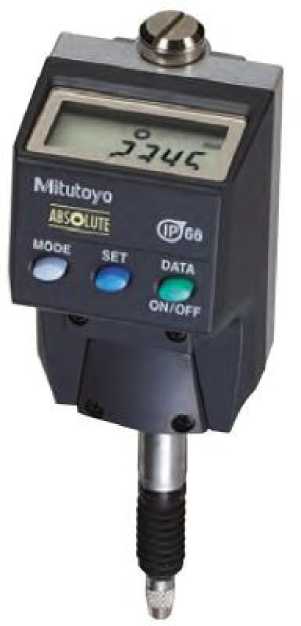

Рисунок 5 - Общий вид вариантов исполнений головок серии 543 модель ID-C

Рисунок 6 - Общий вид вариантов исполнений головок серии 543 модель ID-F

Рисунок 7 - Общий вид вариантов исполнений головок серии 543 модель ID-H

Таблица 3 - Комплектность средств измерений

Таблица 1 - Основные метрологические и технические характеристики

Продолжение таблицы 1

Примечание:

* - пределы допускаемой абсолютной погрешности указаны при использовании наименьшей дискретности отсчета и при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 80 %

** - габаритные размеры и масса указаны для комплекта с плоской задней крышкой

Таблица 2 - Условия эксплуатации и средний срок службы
