Приборы для измерений отклонений формы и расположения поверхностей ROUNDTEST серии 211 изготавливают следующих моделей: RA-10, RA-120, RA-120P, RA-1600, RA-2200, RA-H5200, RA-2200CNC, RA-H5200CNC.

Приборы состоят из аппаратной части, первичного преобразователя, встроенного блока оценки или компьютера со специализированной электронной платой и программным обеспечением оценки результатов измерений.

Аппаратная часть служит для обеспечения вращения, установки, центрирования и нивелирования измеряемой детали и состоит из двух компонентов.

Основной блок представляет собой основание с выравнивающим столом и измерительной стойкой оси Z, по которой происходит перемещение каретки с направляющей оси Х. К направляющей крепится держатель датчика, на котором в свою очередь фиксируется датчик. Пульт управления расположен с правой стороны основания.

Воздушный фильтр предназначен для удаления пыли и масла из сжатого воздуха и для подачи воздуха на воздушные подшипники.

Первичный преобразователь служит для преобразования геометрических отклонений профиля поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям датчика. Блок оценки может быть встроенным в основание или располагаться в персональном компьютере.

Блок оценки или компьютер со специализированной электронной платой позволяет обработать электрические сигналы, поступающие с первичного преобразователя, провести расчет параметров, сохранить или отобразить результаты измерений с возможностью вывода на печатающее устройство.

Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:

• - алгоритмическая фильтрация фильтрами Гаусса и 2RC с фазовой коррекцией;

• - расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;

• - расчет максимального отклонения профиля;

• - обработка результатов измерений и вывод протоколов на печать.

Представление результатов измерений может быть в виде графической интерпретации (график в полярных координатах), таблиц с измеренными параметрами с указанием допусков и протоколов.

Каждый прибор в рассматриваемой серии имеет ряд конструктивных и программных особенностей, расширяющих их измерительные возможности.

Прибор RA-10 имеет компактный корпус со встроенным блоком анализа данных и термическим построчным принтером (рис.1). Позиционирование датчика происходит за счет ручного управления перемещениями по осям X и Z при помощи рукояток на каретке.

Лист № 2 Всего листов 9 Поворотный стол оснащен воздушными подшипниками. Регулировка угла датчика осуществляется вручную.

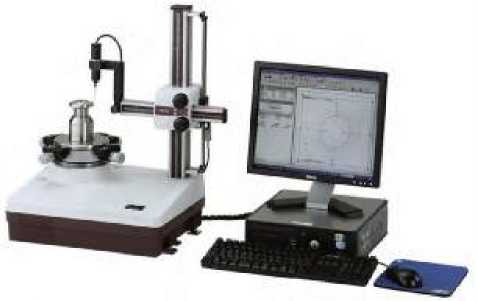

Прибор RA-120 (рис.2) произведен на базе предыдущей модели прибора RA-10, но имеет увеличенные диапазоны перемещения по осям X и Z. Прибор RA-120P является моделью, базирующейся на базе ПК, где все операции контролируются через программное обеспечение ROUNDPAK.

Прибор RA-1600 (рис.3) включает в себя программное обеспечение ROUNDPAK, позволяющее выполнять серийные измерения за счет программирования. Имеет встроенную линейку по оси Х. Оснащен функцией автоматического слежения по оси Х и функцией для предотвращения повреждений при столкновении по оси Z. Блок анализа данных представляет собой отдельное устройство.

Прибор RA-2200 (рис. 4) оснащен системой скольжения датчика для измерений глубоких отверстий и имеет четыре варианта исполнения:

• 1) RA-2200AS со стандартной стойкой и с автоматическим центрированием и выравниванием детали на столе (функция AAT);

• 2) RA-2200AH со стойкой увеличенной длины и автоматическим столом AAT;

• 3) RA-2200DS со стандартной стойкой и с электронным регулировочным столом с цифровыми головками (функция AAT);

• 4) RA-2200DH со стойкой увеличенной длины и столом DAT.

Прибор RA-2200CNC (рис. 5) по техническим характеристикам не отличается от прибора RA-2200, но позволяет проводить измерения в автоматическом режиме и имеет механизм поворота держателя щуповой консоли из вертикального в горизонтальное положение. Оснащен виброизолятором с боковым столиком. Данная модель имеет два варианта исполнения: со стандартной стойкой высотой 300 мм; со стойкой увеличенной длины до 500 мм.

Прибор RA-H5200 (рис. 6) по сравнению с предыдущими моделями имеет наибольшую точность и увеличенные диапазоны измерений по осям X и Z. Оснащен скользящим держателем датчика для измерений глубоких отверстий. Данный прибор имеет два варианта исполнения:

1) модель RA-H5200AS со стандартной стойкой высотой 350 мм;

2) модель RA-H5200AH со стойкой увеличенной длины до 550 мм.

Прибор RA-H5200CNC имеет возможность проведения измерений в автоматическом режиме. Оснащен механизмом поворота щуповой консоли и функцией слежения по оси Х. Данная модель имеет два варианта исполнения: со стандартной стойкой высотой 350 мм; со стойкой увеличенной длины до 550 мм.

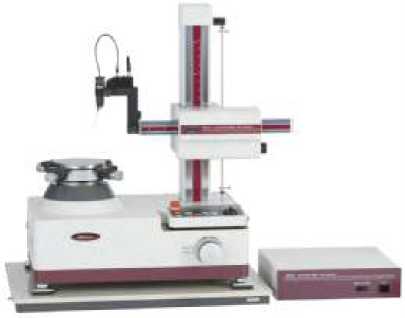

Рис. 3. Прибор RA-1600

Рис.4. Приборы RA-2200/

RA-2200CNC

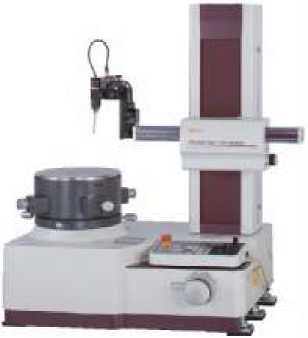

Рис. 5. Приборы RA-H5200/ RA-H5200CNC

Комплектность приборов приведена в таблице 6.

Таблица 6

приведены в таблицах 2, 3, 4

Таблица 2 моделей RA-10, RA-120, RA-120P

Таблица 3 моделей RA-1600, RA-2200, RA-H5200

Таблица 4 моделей RA-2200CNC, RA-H5200CNC

Эксплуатационные характеристики приведены в таблице 5 Таблица 5
