Приборы выпускаются шести моделей SV-C3200, SV-C4500, SV-C4500CNC, CS-3200, CS-5000CNC и CS-H5000CNC, различающихся конструкцией привода датчика и степенью автоматизации процесса измерений. Каждая из моделей в зависимости от габаритных размеров колонн и стола имеет несколько модификаций, обозначаемых буквами S (малая колонна), H (высокая колонна), W (гранитный стол длиной 1000 мм) с цифровыми индексами 4 или 8 в зависимости от диапазона перемещений по оси Х соответственно 100 или 200 мм.

Действие приборов основано на принципе ощупывания исследуемой поверхности щупом (твердосплавным для измерений контура, алмазным для измерений шероховатости и при совмещенных измерениях) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера (в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей).

Измерительный преобразователь приборов представляет собой интерферометрический датчик, состоящий из консоли и щупа. Приборы оснащаются отдельными предохранительными устройствами для отслеживания нагрузки в направлении измерения (по оси X) и вертикальной нагрузки (по оси Z). Приборы комплектуются несколькими узлами рычага датчика различной геометрии для разных применений, например, для измерений шероховатости и контура, характеризующихся разными углами наклона, горизонтальных, выпуклых и вогнутых поверхностей, для измерений в отверстиях и т.д. Для каждого узла рычага датчика в приборе сохраняются калибровочные данные, что избавляет от необходимости калибровки прибора при каждой смене датчика.

На гранитной плите приборов смонтирована массивная колонна с высокоточными направляющими, на которой крепится устройство подачи с установленным в нем датчиком. Деталь крепится на специальном столике, установленном на плите, опционально устанавливаются столики с моторизованным перемещением по оси Y, с вращением по оси ©1 или ©2. Персональный компьютер подключен к датчику, приводам и элементам управления. Управление всеми перемещениями осуществляется при помощи джойстика.

Перемещения в плоскостях X и Z2 производятся двигателями, в плоскости Y -опциональным моторизованным столом.

Приборы SV-C3200, SV-C4500 (рис. 1) представляют собой щуповой прибор, который имеет два отдельных привода: для измерений шероховатости и контура. Привод измерения параметров шероховатости устанавливается на отдельной подставке, закрепленной на гранитном основании.

Приборы CS-3200, SV-C4500CNC, CS-5000CNC и CS-H5000CNC (рис. 2, 3) представляют собой контактные приборы, измеряющие параметры шероховатости и контура за один проход щупа специальной конструкции при помощи одного привода.

Для приборов SV-C3200, SV-C4500 и SV-C4500CNC щуп для измерения шероховатости представляет собой иглу с алмазным наконечником с радиусом при вершине 2 мкм и углом 60°, стандартный щуп для измерения параметров контура изготовлен из твердого сплава с углом скоса 30° и радиусом 25 мкм. Стандартный щуп для приборов CS-3200, CS-5000CNC и CS-H5000CNC имеет алмазный наконечник с радиусом при вершине 2 мкм и углом 60°.

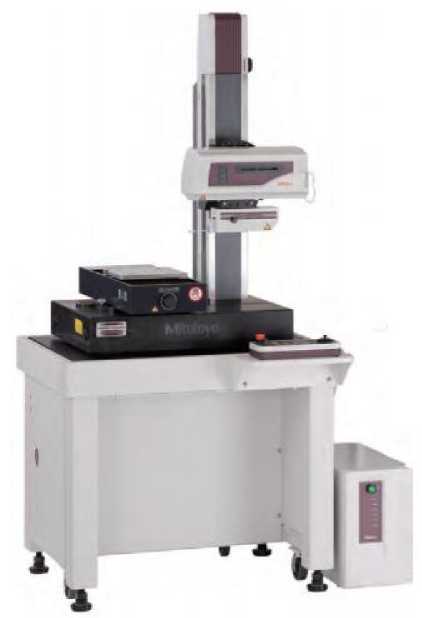

Рисунок 2 - Общий вид приборов для измерений шероховатости и контура поверхности модели SV-C4500CNC и CS-3200

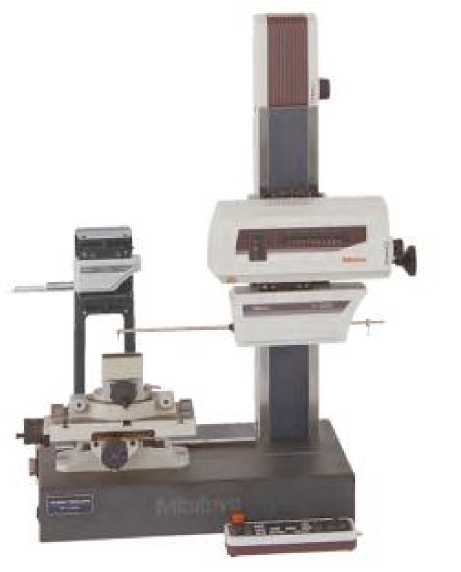

Рисунок 1 - Общий вид приборов для измерений шероховатости и контура поверхности моделей SV-C3200, SV-C4500

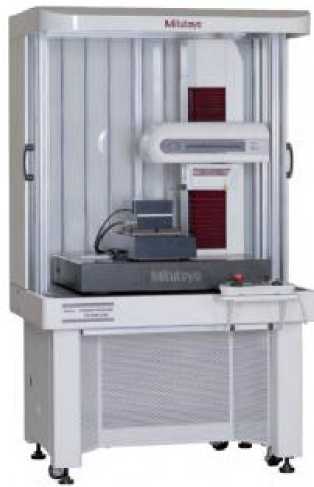

Рисунок 3 - Общий вид приборов для измерений шероховатости и контура поверхности моделей CS-5000CNC и CS-H5000CNC

В комплект поставки приборов для измерений шероховатости и контура поверхности Formtracer серии 525 входит:

• 1. Блоки привода:

Для приборов SV-C3200, SV-C4500                                2 шт.

Для приборов CS-3200, CS-5000 CNC и CS-H5000 CNC (совмещенный)   1 шт.

• 2. Гранитное основание                                                1 шт.

• 3. Колонна                                                           1 шт.

• 4. Щуповая консоль                                                 1 шт.

• 5. Щуп                                                          1 шт.

• 6. Пульт управления                                                   1 шт.

• 7. Блок управления                                                    1 шт.

• 8. Набор для калибровки                                               1 шт.

• 9. Набор концевых мер                                               1 шт.

• 10. Руководство по эксплуатации                                         1 шт.

• 11. Методика поверки                                                 1 шт.

Таблица 2 Модели SV-C3200 и SV-C4500

*-H - измеряемая высота в мкм

Таблица 3

Таблица 4 Модели SV-C4500CNC

Таблица 5 Модели CS-3200

Таблица 6 Модели CS-5000CNC

Таблица 7 Эксплуатационные характеристики

* Для моделей CS-3200, CS-5000CNC и CS-H5000CNC
