Номер по Госреестру СИ: 79517-20
79517-20 Приборы вихретоковые многофункциональные
(МВП-2М)
Назначение средства измерений:
Приборы вихретоковые многофункциональные МВП-2М (далее по тексту - прибор) предназначены для измерений:
- содержания ферритной фазы в изделиях, изготовленных из нержавеющих хромоникелевых сталей аустенитного класса;
- толщины нетокопроводящих покрытий, наносимых на токопроводящий материал основания;
- удельной электрической проводимости немагнитных токопроводящих материалов.
Внешний вид.
Приборы вихретоковые многофункциональные
Рисунок № 1
Внешний вид.
Приборы вихретоковые многофункциональные
Рисунок № 2
Общие сведения
Дата публикации - 16.06.2025
Срок свидетельства - 06.11.2030
Номер записи -
ID в реестре СИ - 1383428
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МВП-2М,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Ногинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Статистика
Кол-во поверок - 226
Выдано извещений - 0
Кол-во периодических поверок - 110
Кол-во средств измерений - 156
Кол-во владельцев - 35
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1156 от 2025.06.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Приборы вихретоковые многофункциональные (МВП-2М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37664-14 29.12.2029 |
Толщиномеры ультразвуковые, УДТ-45 Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
49180-12 03.02.2027 |
Комплекты эталонных мер, КСО-ВК Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
2 года |
|
69546-17 04.12.2027 |
Толщиномеры ультразвуковые, УДТ Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
71308-18 01.06.2028 |
Дефектоскопы вихретоковые, серии ВЕКТОР Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
72956-18 30.10.2029 |
Дефектоскопы ультразвуковые, серии УСД-60 Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
79517-20 06.11.2030 |
Приборы вихретоковые многофункциональные, МВП-2М Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
85073-22 01.04.2027 |
Дефектоскопы ультразвуковые, УСД Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
95062-25 03.04.2030 |
Коэрцитиметры импульсные, КИМ-2М Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Приборы вихретоковые многофункциональные (МВП-2М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АЗ-И" (RA.RU.312199) | 46 | 2 | 1 | 45 | 0 | 43 | 1 | 42 | ||
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 141 | 2 | 114 | 27 | 0 | 133 | 113 | 20 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "АНК" (RA.RU.310566) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 22 | 3 | 0 | 22 | 0 | 22 | 0 | 22 |
Стоимость поверки Приборы вихретоковые многофункциональные (МВП-2М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
26150 | 16499 |
|
ФБУ УРАЛТЕСТ Свердловская область |
6848 | 16499 |
Программное обеспечение
Электронный блок прибора содержит микроконтроллер, программное обеспечение (далее - ПО) которого предназначено для реализации функций управления прибором, цифровой обработки информации и представления результатов измерений. Идентификационные данные встроенного ПО микроконтроллера приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КРОПУС МВП-2М |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.23.19 |
В комплекте прибора поставляется программное обеспечение для компьютера под управлением операционной системы семейства Windows «ScaleM» и «Dlogger». ПО «ScaleM» предназначено для создания пользовательских шкал, загрузки шкал из энергонезависимой памяти электронного блока прибора в память компьютера и сохранения созданных в ПО «ScaleM» шкал в энергонезависимую память измерительных преобразователей. ПО «Dlogger» предназначено для загрузки результатов измерений, сохраненных в энергонезависимой памяти электронного блока в память компьютера.
Уровень защиты ПО прибора от преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Уровень защиты метрологически значимых частей ПО (измерительных шкал и результатов измерений) «низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель прибора и на титульный лист руководства по эксплуатации
МВП-2М.00.00.00.01.РЭ типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам вихретоковым многофункциональным МВП-2МТУ 4276-002-33044610-18 «Прибор вихретоковый многофункциональный МВП -2М. Технические условия»
Поверка
Поверкаосуществляется по документу МВП-2М.00.00.00.01.МП «ГСИ. Приборы вихретоковые многофункциональные МВП-2М. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 29.02.2020 г.
Основные средства поверки:
-
- Меры толщины покрытий МТ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 50316-12;
-
- Меры удельной электрической проводимости СО-230, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63172-16;
-
- СО содержания ферритной фазы (сталь аустенитного класса), комплект СО СФФ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ГСО 2427-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)ИНН 5031000948
Адрес: 142412, Московская обл., г. Ногинск, ул. Климова, д.50Б Телефон: +7 (495) 500-21-15
Web-сайт: www.kropus.ru
E-mail: sales@kropus.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: +7 (343) 236-30-15
Web-сайт: www.uraltest.ru
E-mail: uraltest@uraltest.ru
Принцип действия прибора основан на измерении величины электродвижущей силы, возникающей в измерительной обмотке вихретокового преобразователя при установке его на объект контроля. В зависимости от подключенного измерительного преобразователя, из значения величины электродвижущей силы в измерительной обмотке рассчитывается значение содержания ферритной фазы, толщины нетокопроводящего покрытия или удельной электрической проводимости.
Прибор состоит из электронного блока, который выполнен в компактном пластмассовом корпусе со встроенным аккумулятором, и подключаемых к нему измерительных преобразователей.
Электронный блок содержит:
-
- задающий генератор, обеспечивающий питание обмотки возбуждения измерительного преобразователя;
-
- устройство аналоговой и цифровой обработки сигнала, возникающего в измерительной обмотке преобразователя, состоящее из усилителя, амплитудного детектора, аналого-цифрового преобразователя (АЦП);
-
- микроконтроллер;
-
- клавиатуру, предназначенную для ввода информации;
-
- жидкокристаллический индикатор, предназначенный для отображения реализуемых функций, параметров измерений и измеряемых величин, а также результатов измерений.
Для измерения содержания ферритной фазы в изделиях, изготовленных из нержавеющих хромоникелевых сталей аустенитного класса используется измерительный преобразователь Ф010; толщины нетокопроводящих покрытий, наносимых на токопроводящий материал магнитного основания: измерительные преобразователи М120, М150, М215; толщины нетокопроводящих покрытий, наносимых на токопроводящий материал немагнитного основания: измерительные преобразователи Н120, Н150, Н215; удельной электрической проводимости немагнитных токопроводящих материалов: измерительный
преобразователь П020.
Измерительные преобразователи содержат:
-
- катушку возбуждения и 2 измерительные катушки, расположенные на стержневом сердечнике и включенные дифференциально.
-
- встроенную чип-память, предназначенную для хранения информации о параметрах настройки преобразователя и измерительных шкал.
Общий вид прибора представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 1. Две половины корпуса электронного блока прибора соединены винтами. Защитная наклейка наносится на поверхность корпуса над головкой винта, скрытую под крышкой батарейного отсека.
МВП-2М
Место
пломбирования
^МВП-2М
Прибор вихретоковый многофункциональный
№ 180515
Вид спереди
Вид сзади

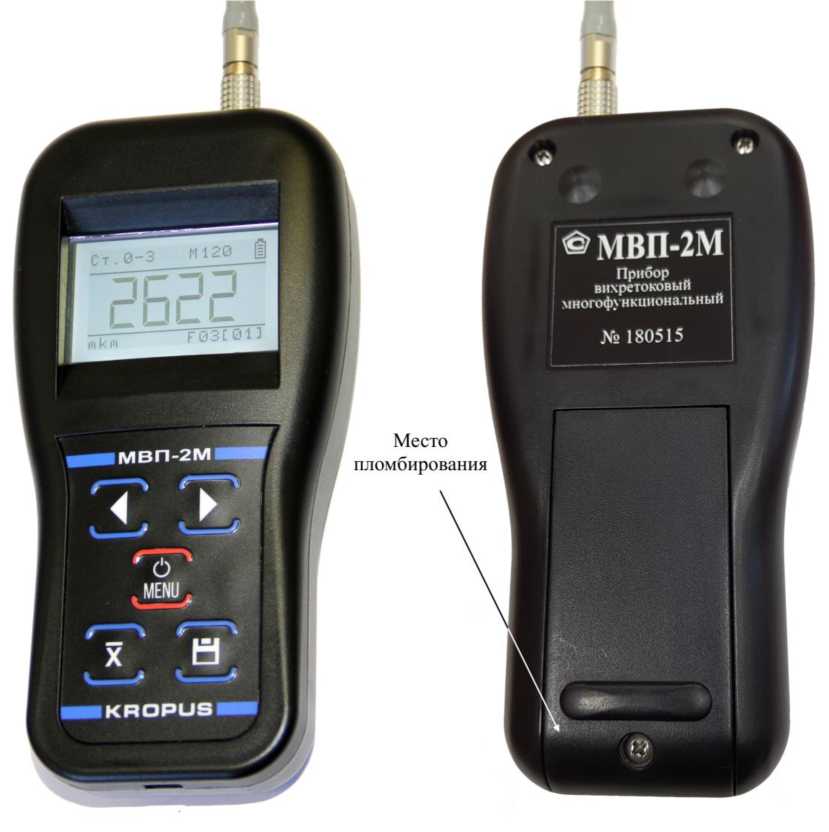

Рисунок 1 - Общий вид электронного блока прибора

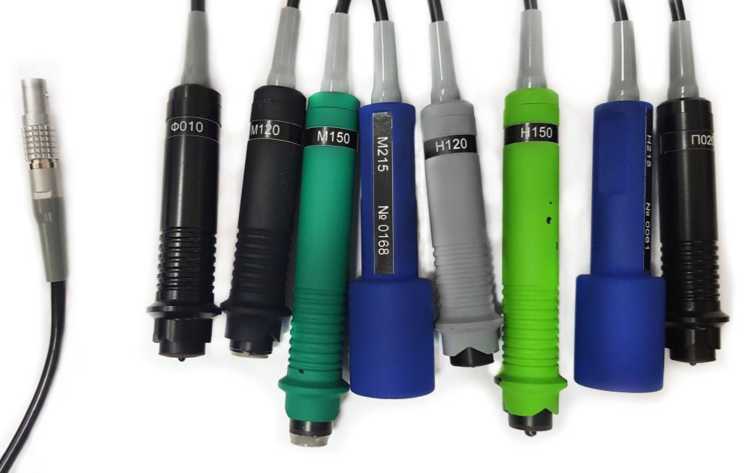

Рисунок 2 - Общий вид измерительных преобразователей прибора
Таблица 4 -
|
Наименование и обозначение |
Количество |
|
Электронный блок |
1 шт. |
|
Измерительный преобразователь |
по заказу, но не менее 1 шт. |
|
Калибровочные образцы содержания ферритной фазы и удельной электрической проводимости |
по заказу |
|
Калибровочные образцы толщины покрытий |
по заказу, но не менее 2 шт. для каждого диапазона измерений |
|
Магнитное и немагнитное основания |
по заказу |
|
Блок питания (зарядное устройство) |
1 шт. |
|
Кабель связи с компьютером |
1 шт. |
|
Чехол |
1 шт. |
|
Сумка (кейс) для транспортирования и хранения |
1 шт. |
|
Компакт-диск с ПО «ScaleM» и «Dlogger» |
1 шт. |
|
Руководство по эксплуатации МВП-2М.00.00.00.01.РЭ |
1 экз. |
|
Методика поверки МВП-2М.00.00.00.01.МП |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли (содержания) ферритной фазы, % СФФ |
от 0,1 до 20,0 |
|
Диапазон измерений толщины покрытий, мкм
|
от 1 до 2000 от 100 до 5000 от 2000 до 15000 |
|
Диапазон измерений удельной электрической проводимости, МСм/м |
от 0,5 до 60,0 |
|
Пределы допускаемой абсолютной погрешности измерений содержания ферритной фазы, % СФФ |
±(0,05 + 0,1-Хфи)* |
|
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм |
±(5 + 0,05^Хти)** |
|
Пределы допускаемой абсолютной погрешности измерений удельной электрической проводимости, МСм/м |
±(0,1 + 0,07 •Хэи)*** |
|
* где Хфи - измеренное значение содержания ферритной фазы, % СФФ. ** где Хти - измеренное значение толщины покрытий, мкм. *** где Хэи - измеренное значение удельной электрической проводимости, МСм/м. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
от 2,0 до 2,8 |
|
питания, подключенного к сети переменного напряжения 220 В, 50 Гц, В |
5 |
|
Потребляемая мощность в режиме измерений, Вт, не более |
1,5 |
|
Габаритные размеры электронного блока, мм, не более | |
|
- длина |
156 |
|
- ширина |
78 |
|
- высота |
39 |
|
Масса электронного блока с преобразователем, кг, не более |
0,4 |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от +5 до +50 |
|
- относительная влажность воздуха, %, не более |
80 (без конденсации) |
