Номер по Госреестру СИ: 71308-18
71308-18 Дефектоскопы вихретоковые
(серии ВЕКТОР)
Назначение средства измерений:
Дефектоскопы вихретоковые серии ВЕКТОР (далее - дефектоскопы) предназначены для измерений глубины поверхностных трещин, обнаружения и определения параметров дефектов в изделиях, изготовленных из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов.
Внешний вид.
Дефектоскопы вихретоковые

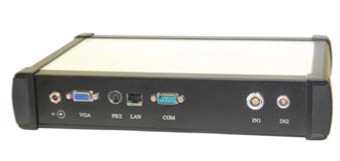

Рисунок № 1
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 2
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 3
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 4
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 5
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 6
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 7
Общие сведения
Дата публикации - 28.06.2024
Срок свидетельства - 01.06.2028
Номер записи - 167388
ID в реестре СИ - 396272
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Вектор-60А, Вектор-60-А, Вектор-60, Вектор-50П, ВЕКТОР-50Д, ВЕКТОР-50А, ВЕКТОР-50, Вектор-40, Вектор-20, ВЕКТОР, модификация ВЕКТОР-50, ВЕКТОР, мод. ВЕКТОР-50, Вектор мод. Вектор-50, Вектор 60П, Вектор 60-П, Вектор (модификашия Вектор-60Д), Вектор (модификашия Вектор-60А), ВЕКТОР (ВЕКТОР-50), ВЕКТОР, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Ногинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 838
Выдано извещений - 2
Кол-во периодических поверок - 485
Кол-во средств измерений - 413
Кол-во владельцев - 81
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№2303 от 2021.10.18 Об утверждении типов средств измерений
№1477 от 2024.06.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1072 от 2018.06.01 Об утверждении типов средств измерений
№480 от 2023.03.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (30)
Наличие аналогов СИ: Дефектоскопы вихретоковые (серии ВЕКТОР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37664-14 29.12.2029 |
Толщиномеры ультразвуковые, УДТ-45 Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
49180-12 03.02.2027 |
Комплекты эталонных мер, КСО-ВК Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
2 года |
|
69546-17 04.12.2027 |
Толщиномеры ультразвуковые, УДТ Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
71308-18 01.06.2028 |
Дефектоскопы вихретоковые, серии ВЕКТОР Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
72956-18 30.10.2029 |
Дефектоскопы ультразвуковые, серии УСД-60 Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
79517-20 06.11.2030 |
Приборы вихретоковые многофункциональные, МВП-2М Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
85073-22 01.04.2027 |
Дефектоскопы ультразвуковые, УСД Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
95062-25 03.04.2030 |
Коэрцитиметры импульсные, КИМ-2М Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Дефектоскопы вихретоковые (серии ВЕКТОР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 10 | 3 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 12 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 9 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 11 | 2 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 1 | 3 | 0 | 4 | 1 | 3 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 1 | 0 | 5 | 0 | 6 | 0 | 5 | |
| ООО "АНК" (RA.RU.310566) | 32 | 8 | 1 | 31 | 0 | 29 | 1 | 28 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 21 | 6 | 0 | 21 | 0 | 15 | 0 | 15 | ||
| АО "ПНТЗ" (RA.RU.312654) | 26 | 2 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 43 | 8 | 0 | 42 | 0 | 32 | 0 | 32 | |
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 38 | 0 | 36 | 0 | 21 | 0 | 21 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "АЗ-И" (RA.RU.312199) | 50 | 8 | 0 | 49 | 2 | 44 | 0 | 44 | ||
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 501 | 95 | 317 | 165 | 0 | 403 | 299 | 99 | ||
| АО "ПНТЗ" (0679) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 3 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ПАО "КОРПОРАЦИЯ "ИРКУТ" (0334) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 9 | 6 | 0 | 9 | 0 | 4 | 0 | 4 | ||
| ПАО "ЯКОВЛЕВ" (0334) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Дефектоскопы вихретоковые (серии ВЕКТОР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7500 | 6974 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
5344 | 6974 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6450 | 6974 |
|
ФБУ УРАЛТЕСТ Свердловская область |
8600 | 6974 |
Программное обеспечение
В дефектоскопах установлено программное обеспечение, которое выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений.
Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ВЕКТОР-50, ВЕКТОР-60, ВЕКТОР-60Д, ВЕКТОР-50П, ВЕКТОР-60П |
ВЕКТОР-50А ВЕКТОР-60-NX |
|
Номер версии (идентификационный номер) ПО |
V 1.06 и выше |
V 1.0 и выше |
|
Цифровой идентификатор ПО |
- |
- |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации ВЕКТОР.00.00.00.00 РЭ методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам вихретоковым серии ВЕКТОР
ТУ 4276-007-33044610-16. Дефектоскопы вихретоковые серии ВЕКТОР. Технические условия
Поверка
Поверкаосуществляется по документу МП № 203-5-2018 «Дефектоскопы вихретоковые серии ВЕКТОР. Методика поверки», утвержденному ФГУП «ВНИИМС» 26 января 2018 г.
Основные средства поверки:
-
- частотомер электронно-счетный Ч3-63/1 (Рег. № 9084-90);
-
- комплект эталонных мер КСО-ВК (Рег. № 49180-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)Адрес: 142412, Московская область, г. Ногинск, ул. Климова, д.50Б
ИНН: 5031000948
Телефон: +7 (495) 500-21-15, факс: +7(800) 500-62-98
Web-сайт: www.kropus.ru
E-mail: sales@kropus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия дефектоскопов основан на амплитудном, фазовом и частотном методах вихретокового неразрушающего контроля. В основе метода лежит измерение параметров электромагнитного поля, создаваемого вихревыми токами, возбуждаемыми преобразователем дефектоскопов в поверхностном слое металлов, обусловленных изменением однородности или проводимости материала.
Дефектоскопы состоят из электронного блока и подключаемого к нему одного или нескольких преобразователей. Каждый дефектоскоп снабжен разъемом для подключения преобразователя, разъемом подключения внешнего блока питания и интерфейсными разъемами в зависимости от модели: RS232, USB, Ethernet.
Дефектоскопы выпускаются в следующих модификациях ВЕКТОР-50, ВЕКТОР-50П, ВЕКТОР-50А, ВЕКТОР-60, ВЕКТОР-60Д, ВЕКТОР-60П и BEKTOP-60A-NK, которые отличаются условиями эксплуатации, количеством каналов контроля, габаритными размерами, интерфейсом управления и версией программного обеспечения.
ВЕКТОР-50 - универсальный вихретоковый дефектоскоп для проведения ручного контроля изделий из различных материалов, с использованием параметрических или дифференциальных преобразователей.
ВЕКТОР-50П - панельный вихретоковый дефектоскоп, предназначенный для использования в системах автоматизированного контроля средней степени интеграции, имеет возможность подключения сигналов ввода/вывода для синхронизации работы от внешних устройств и формирования сигналов разбраковки или дефектоотметки по результатам контроля.
ВЕКТОР-50А - встраиваемый вихретоковый дефектоскоп, предназначенный для работы в составе автоматизированных и механизированных систем контроля, под управлением внешнего ПК, подключенного по сети Ethernet, со специализированным программным обеспечением.
ВЕКТОР-60 - универсальный вихретоковый дефектоскоп для проведения ручного контроля, с функцией балансировки преобразователей, с возможностью работы с матричными преобразователями.
ВЕКТОР-60Д - универсальный вихретоковый дефектоскоп в корпусе с 6" экраном, с расширенными функциональными возможностями: функция ручной балансировки преобразователей, работа с импендансными преобразователями.
ВЕКТОР-60П - промышленный вихретоковый дефектоскоп, предназначенный для использования в высокопроизводительных системах автоматизированного контроля, оснащен увеличенным 8'' экраном, выпускается в 19'' корпусе, имеет возможность подключения сигналов ввода/вывода для синхронизации работы и записи результатов контроля от внешних устройств и формирования сигналов разбраковки или дефектоотметки по результатам контроля.
BEKTOP-60A-NK - встраиваемый многоканальный вихретоковый дефектоскоп, предназначенный для работы в составе автоматизированных и механизированных систем контроля, под управлением внешнего ПК, подключенного по сети Ethernet, со специализированным программным обеспечением, где N - число каналов, от 1 до 32.
Общий вид дефектоскопов представлен на рисунке 1. Пломбирование дефектоскопов не предусмотрено.
а) ВЕКТОР-50
г) ВЕКТОР-60
д) ВЕКТОР-60Д
в) ВЕКТОР-50А
е) ВЕКТОР-60П
ж) BEKTOP-60A-NK

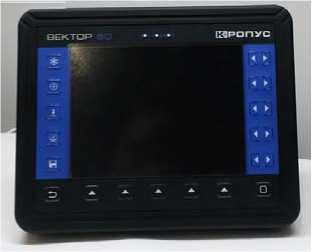

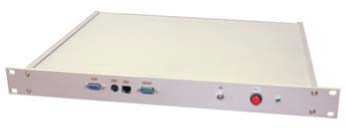

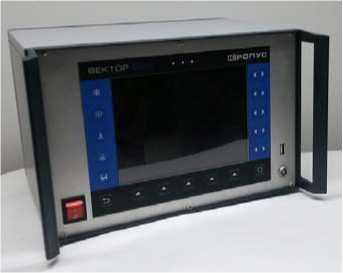

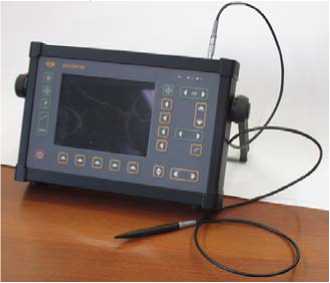

Рисунок 1 - Общий вид дефектоскопов вихретоковых серии ВЕКТОР

Таблица 4 -
|
Наименование |
Обозначение |
Количество | |
|
ВЕКТОР-50, ВЕКТОР-60Д |
ВЕКТОР-50П, ВЕКТОР-60, ВЕКТОР-60П, ВЕКТОР-50А, ВЕКТОР-60А-ЫК | ||
|
Блок электронный |
- |
1 шт. |
1 шт. |
|
Аккумулятор |
- |
1 шт. |
- |
|
Внешний блок питания |
- |
1 шт. |
- |
|
Преобразователь вихретоковый * |
- |
2 шт. |
1 шт. |
|
Комплект эталонных мер КСО-ВК |
- |
1 шт. |
1 шт. |
|
Диск с ПО |
- |
1 шт. |
1 шт. |
|
Кейс для транспортирования и хранения |
- |
1 шт. |
- |
|
Тара для транспортирования |
- |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
1 экз. |
|
Методика поверки |
МП № 203-5-2018 |
1 экз. |
1 экз. |
|
* По согласованию с заказчиком количество и тип преобразователей, входящих в комплект поставки, могут быть изменены. | |||
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон установки частоты возбуждения преобразователя, Гц |
от 100 до 10 000 000 |
|
Пределы допускаемого относительного отклонения установки частоты возбуждения преобразователя, % |
± 1 |
|
Диапазон измерений глубины поверхностных дефектов типа паз, мм |
от 0,2 до 1,0 |
|
Пределы допускаемой абсолютной погрешности измерений глубины поверхностных дефектов типа паз при ширине раскрытия не более 0,2 мм с шероховатостью поверхности Ra не более 2,5 мкм, мм |
± (0,12-Н + 0,1) где Н - измеренное значение глубины дефекта, мм |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Время непрерывной работы, ч, не менее: а) от сети переменного тока с последующим выключением на 30 минут |
16 |
|
б) от аккумуляторов при подсветке 50 % |
4 |
|
Габаритные размеры, длинахширинахвысота, мм, не более | |
|
ВЕКТОР-50 |
225 х 170 х 50 |
|
ВЕКТОР-60 |
280 х 225 х 87 |
|
ВЕКТОР-60Д |
340 х 225 х 55 |
|
ВЕКТОР-50П |
350 х 232 х 51 |
|
ВЕКТОР-60П |
355 х 300 х 228 |
|
ВЕКТОР-50А |
285 х 195 х 55 |
|
BEKTOP-60A-NK |
485 х 345 х 44 |
|
Масса, кг, не более | |
|
ВЕКТОР-50 |
1,5 |
|
ВЕКТОР-60 |
2,5 |
|
ВЕКТОР-60Д |
2,5 |
|
ВЕКТОР-50П |
3,0 |
|
ВЕКТОР-60П |
4,0 |
|
ВЕКТОР-50А |
2,0 |
|
BEKTOP-60A-NK |
4,0 |
|
Параметры электрического питания: | |
|
ВЕКТОР-50, ВЕКТОР-60Д - встроенный аккумулятор, внешний блок питания 15 В, ЗА | |
|
от сети 220 В; | |
|
ВЕКТОР-50П,ВЕКТОР-60, ВЕКТОР-60П, ВЕКТОР-50А, BEKTOP-60A-NK - внешний источник | |
|
питания 24 В, 3А. | |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от +5 до +50 |
|
относительная влажность, %, не более |
80 при 35 °С |
