Номер по Госреестру СИ: 72956-18
72956-18 Дефектоскопы ультразвуковые
(серии УСД-60)
Назначение средства измерений:
Дефектоскопы ультразвуковые серии УСД-60 (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов типа нарушения сплошности, измерений толщины изделий, а также для контроля однородности материалов, полуфабрикатов, готовых изделий и сварных соединений.
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1

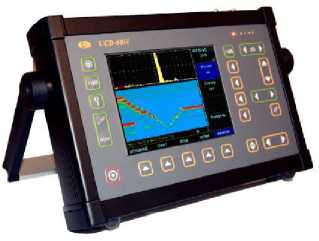

Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 2

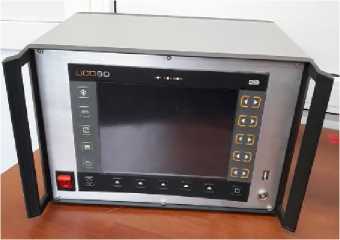

Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 3

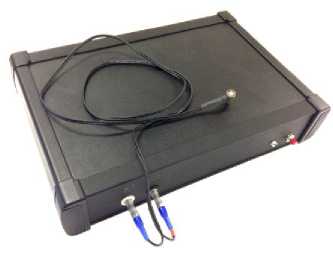

Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 4
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 5
Общие сведения
Дата публикации - 09.10.2023
Срок свидетельства - 30.10.2029
Номер записи -
ID в реестре СИ - 492365
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Дефектоскоп ультразвуковой УСД-60 мод.УСД-60ФР, Дефектоскоп ультразвуковой УСД-60 мод.УСД-60, Дефектоскоп ультразвуковой УСД-60 мод. УСД-60ФР-16/128, Дефектоскоп ультразвуковой УСД-60 мод. УСД-60ФР, Дефектоскоп ультразвуковой УСД-60 Lite, Дефектоскоп ультразвуковой УСД-60 (мод.УСД-60ФР), Дефектоскоп ультразвуковой УСД-60 (мод.УСД-60), Дефектоскоп ультразвуковой УСД-60, Дефектоскоп ультразвуковой серии УСД-60, мод.УСД-60, Дефектоскоп ультразвуковой серии УСД-60 мод. УСД-60ФР-16/128, Дефектоскоп ультразвуковой серии УСД-60 мод. УСД-60ФР -16/128, Дефектоскоп ультразвуковой серии УСД-60 мод. УСД-60ФР, Дефектоскоп ультразвуковой серии УСД-60 мод. УСД-60.А8, Дефектоскоп ультразвуковой серии УСД-60 мод. УСД-60-8К, Дефектоскоп ультразвуковой серии УСД-60 мод. УСД-60, Дефектоскоп ультразвуковой серии УСД-60 (модель УСД-60), Без модификации, -, (модификация УСД-60ФР),
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Ногинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 2656
Выдано извещений - 14
Кол-во периодических поверок - 1520
Кол-во средств измерений - 1331
Кол-во владельцев - 204
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2271 от 2018.10.30 Об утверждении типов средств измерений
№2093 от 2023.10.06 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
Наличие аналогов СИ: Дефектоскопы ультразвуковые (серии УСД-60)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37664-14 29.12.2029 |
Толщиномеры ультразвуковые, УДТ-45 Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
49180-12 03.02.2027 |
Комплекты эталонных мер, КСО-ВК Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
2 года |
|
69546-17 04.12.2027 |
Толщиномеры ультразвуковые, УДТ Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
71308-18 01.06.2028 |
Дефектоскопы вихретоковые, серии ВЕКТОР Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
72956-18 30.10.2029 |
Дефектоскопы ультразвуковые, серии УСД-60 Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
79517-20 06.11.2030 |
Приборы вихретоковые многофункциональные, МВП-2М Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
85073-22 01.04.2027 |
Дефектоскопы ультразвуковые, УСД Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
95062-25 03.04.2030 |
Коэрцитиметры импульсные, КИМ-2М Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
Кто поверяет Дефектоскопы ультразвуковые (серии УСД-60)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 13 | 1 | 0 | 13 | 1 | 13 | 0 | 13 | |
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 14 | 1 | 0 | 13 | 0 | 13 | 0 | 13 | |
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 10 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 20 | 5 | 0 | 20 | 0 | 20 | 0 | 20 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 23 | 4 | 2 | 19 | 2 | 20 | 1 | 19 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 13 | 4 | 0 | 12 | 0 | 12 | 0 | 12 | |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 21 | 7 | 0 | 21 | 0 | 20 | 0 | 20 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 25 | 7 | 0 | 23 | 2 | 23 | 0 | 23 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 22 | 4 | 0 | 21 | 2 | 21 | 0 | 21 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 7 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 12 | 5 | 0 | 11 | 0 | 11 | 0 | 11 | |
| АО«НПО«ЦНИИТМАШ» (RA.RU.311531) | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 16 | 3 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 9 | 2 | 0 | 8 | 1 | 9 | 0 | 8 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 43 | 15 | 1 | 42 | 0 | 42 | 1 | 41 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 29 | 1 | 0 | 28 | 0 | 26 | 0 | 26 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 17 | 4 | 0 | 17 | 0 | 17 | 0 | 17 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 36 | 6 | 0 | 36 | 0 | 36 | 0 | 36 | |
| ООО "АНК" (RA.RU.310566) | 108 | 28 | 0 | 106 | 0 | 96 | 0 | 94 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 23 | 2 | 21 | 0 | 22 | 2 | 20 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 137 | 30 | 0 | 136 | 0 | 126 | 0 | 126 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 43 | 7 | 0 | 37 | 0 | 30 | 0 | 30 | |
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 16 | 3 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 12 | 2 | 0 | 12 | 1 | 12 | 0 | 12 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 25 | 7 | 0 | 25 | 0 | 23 | 0 | 23 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 56 | 0 | 56 | 1 | 41 | 0 | 41 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | |
| ООО "АЗ-И" (RA.RU.312199) | 256 | 35 | 0 | 251 | 0 | 218 | 0 | 218 | ||
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 1280 | 203 | 1050 | 191 | 4 | 1036 | 951 | 78 | ||
| ООО "ИЦ ФИЗПРИБОР" (RA.RU.312340) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 83 | 26 | 0 | 83 | 0 | 73 | 0 | 73 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 7 | 4 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ФЕРРАТА" (RA.RU.310646) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 12 | 11 | 0 | 12 | 0 | 12 | 0 | 12 | |
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 6 | 4 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 23 | 9 | 0 | 23 | 0 | 23 | 0 | 23 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 19 | 13 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 24 | 17 | 0 | 24 | 0 | 13 | 0 | 13 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 87 | 85 | 0 | 87 | 0 | 84 | 0 | 84 |
Стоимость поверки Дефектоскопы ультразвуковые (серии УСД-60)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
8200 | 6367 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6337 | 6367 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7696 | 6367 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
4821 | 6367 |
|
ФБУ Челябинский ЦСМ Челябинская область |
4140 | 6367 |
Программное обеспечение
В дефектоскопах установлено программное обеспечение, которое выполняет функции установки параметров работы каналов дефектоскопа, синхронизации работы каналов блока контроля с заданной частотой, чтения результатов работы каналов, записи протокола контроля и вывода информации на дисплей в реальном времени (параметры настроек, электронный самописец, вид сигнала в выбранном канале).
Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
УСД-60 |
УСД- 60ФР |
УСД-60- 8К |
УСД-60Н |
УСД-60Н-1Р |
УСД-60ФР- АА/КК; УСД-60-8К-А.ХХХ; УСД-60.А8; УСД-60П |
|
Номер версии (идентификационный номер) ПО |
1.25.1.01 и выше |
1.35.1.00 и выше |
1.00.0.00 и выше |
1.39.1.20 и выше |
1.40.0.00 и выше |
1.0.0.0 и выше |
Знак утверждения типа
Знак утверждения типананосится заднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым серии УСД-60
ТУ 4276-010-33044610-17 Дефектоскопы ультразвуковые серии УСД-60. Технические условия
Поверка
Поверкаосуществляется по документу МП № 203-28-2018 «Дефектоскопы ультразвуковые серии УСД-60.
Методика поверки», утвержденному ФГУП «ВНИИМС» 21 июня 2018 г.
Основные средства поверки:
-
- генератор сигналов сложной формы AFG3022 (Рег. № 41694-09);
-
- осциллограф цифровой запоминающий TDS1012 (Рег. № 24019-06);
- аттенюатор программируемый TT-4138/B (Рег. № 10066-85);
- комплект образцовых ультразвуковых мер КМТ176М-1 (Рег. № 6578-78);
- комплект контрольных образцов и вспомогательных устройств КОУ-2, контрольный образец № 2 (Рег. № 6612-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дефектоскопов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)ИНН 5031000948
Адрес: 142412, Московская область, г. Ногинск, ул. Климова, д.50Б
Телефон: +7 (495) 500-21-15, факс: +7(800) 500-62-98 Web-сайт: www.kropus.ru
E-mail: sales@kropus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия дефектоскопов основан на ультразвуковом методе неразрушающего контроля. В основе метода лежит способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий.
Возбуждение ультразвуковых колебаний в изделии и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями (ПЭП), которые связаны с генератором и приемником дефектоскопа. В многоканальных моделях, эту связь выполняет коммутатор (внешний или внутренний) генератора и усилителя, предназначенный для выбора в каждом канале преобразователей.
Принятый ультразвуковой сигнал усиливается, после чего преобразуется в цифровую форму и обрабатывается специализированным модулем обработки в соответствии с заданными параметрами. Результаты обработки поступают в процессорный модуль дефектоскопа.
Процессорный модуль выполняет окончательный анализ поступающих результатов и выводит их на экран, сохраняет, при необходимости, в энергонезависимую память, а также обеспечивает интерфейс пользователя к управлению параметрами работы дефектоскопа.
Дефектоскопы состоят из электронного блока и подключаемого к нему одного или нескольких преобразователей. Каждый дефектоскоп снабжен разъемом для подключения преобразователя, разъемом подключения внешнего блока питания и интерфейсными разъемами в зависимости от модели: RS232, USB, Ethernet.
Дефектоскопы выпускаются в следующих модификациях: УСД-60, УСД-60ФР, УСД-60ФР-АА/КК, УСД-60-8К, УСД-60-8К-А.ХХХ, УСД-60Н, УСД-60Н-1Р, УСД-60. А8 и УСД-60П, которые отличаются по условиям эксплуатации, количеству каналов контроля, габаритными размерами, способу размещения (крепления) и интерфейсом измерительной части и версии программного обеспечения.
УСД-60 - базовая модель.
УСД-60ФР - базовая модель с возможностью работы с преобразователями на фазированных решетках.
УСД-60ФР-АА/КК - модель с возможностью работы с преобразователями на фазированных решетках, с различной апертурой (АА) и числом рабочих элементов преобразователя (КК).
УСД-60-8К - модель, предназначенная для работы с использованием блока внешнего коммутатора, позволяющего подключать, в зависимости от его конструкции, одноканальные ультразвуковые преобразователи, преобразователи TOFD, многоэлементные акустические блоки и преобразователи на фазированных решетках.
УСД-60-8К-А.ХХХ - модель, предназначенная для установки в механизированные и автоматизированные системы контроля, обеспечивающая работу с одноканальными ультразвуковыми преобразователями, преобразователями TOFD, многоэлементными акустическими блоками и преобразователями на фазированных решетках, где ХХХ - интерфейс подключения к системе регистрации результатов контроля (LAN - по сети Ethernet; WF - через беспроводной интерфейс по стандарту 802.11 a/b/g (Wi-Fi); USB - по универсальной
последовательной шине).
УСД-60Н - модель для работы с низкочастотными преобразователями в диапазоне от 0,02 до 2,5 МГц.
УСД-60Н-1Р - модель для работы с низкочастотными преобразователями в диапазоне от 0,02 до 2,5 МГц, предназначенная для использования в механизированных и автоматизированных системах контроля под управление внешнего ПК.
УСД-60.А8 - многоканальная модель, предназначенная для работы в механизированных и автоматизированных иммерсионных системах контроля.
УСД-60П - модель, предназначенная для использования в высокопроизводительных системах автоматизированного контроля, выпускается в 19'' корпусе, имеет возможность подключения сигналов ввода/вывода для синхронизации работы и записи результатов контроля от внешних устройств и формирования сигналов разбраковки или дефектоотметки по результатам контроля.
Наименование дефектоскопа и модификация указаны на этикетке на задней панели прибора.
С дефектоскопами могут использоваться пьезоэлектрические преобразователи, работающие на частотах от 0,02 до 2,5 МГц для УСД-60Н и УСД-60Н-1Р и на частотах от 0,5 до 15 МГц для остальных.
Общий вид дефектоскопов представлен на рисунке 1.
Пломбирование дефектоскопов не предусмотрено.
УСД-60ФР-АА/КК,
УСД-60-8К
УСД-60, УСД-60ФР,
УСД-60.А8
УСД-60Н
УСД-60П
УСД-60Н-1Р
УСД-60-8К-А.ХХХ
Рисунок 1 - Общий вид дефектоскопов ультразвуковых серии УСД-60
Таблица 3 -
|
Наименование и условное обозначение |
УСД-60; УСД-60ФР; УСД-60ФР- АА/КК |
УСД-60-8К; УСД-60-8К-А.ХХХ |
УСД-60Н |
УСД-60H-IP |
УСД-60-8К.А8 |
УСД- 60П |
|
Блок электронный |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
ПК управления |
- |
- |
- |
1 шт. |
1 шт. |
- |
|
Блок питания |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Выносной коммутатор |
- |
1 шт. |
- |
- |
- |
- |
|
ПЭП:
|
1 шт. 1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель соединительный для ПЭП |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
|
Кабель для подключения к ПК |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Диск с программным обеспечением |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
|
Методика поверки МП № 203-28-2018 |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
|
Сумка (кейс) для транспортировки и хранения |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
- По дополнительному заказу потребителей, в комплект поставки могут включаться дополнительные ПЭП, кабели, защитные чехлы, контрольные образцы и т.п. | ||||||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Число каналов контроля:
|
1 8 16 от 1 до 32 от 16 до 128 |
|
Диапазон измерений временных интервалов, мкс
|
от 1 до 300 от 1 до 6000 |
|
Диапазон установки усиления, дБ |
от 0 до 80 |
|
Пределы допускаемого отклонения установки усиления в диапазоне от 0 до 50 дБ, дБ |
±2 |
|
Пределы допускаемой абсолютной погрешности измерений амплитуды сигнала в диапазоне от 20 до 100 % высоты экрана, дБ |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс
|
± 0,1 ± 0,5 |
|
Размах импульса возбуждения, В, не менее
|
140 350 |
|
Диапазон измерений толщины изделий и глубины залегания дефектов при работе с прямым преобразователем, мм |
от 10 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений толщины изделий и глубины залегания дефектов при работе с прямым преобразователем, мм |
± (0,1 + 0,05 S)* |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время непрерывной работы, ч, не менее |
4 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры дефектоскопа, длина х ширина х высота, мм, не более | |
|
- УСД-60ФР-АА/КК, УСД-60-8К |
280 х 230 х 90 |
|
- УСД-60 , УСД-60 ФР , УСД-60. А 8 |
240 х 210 х 90 |
|
- УСД-60 Н |
340 х 225 х 75 |
|
- УСД-60Н-1Р |
310 х 290 х 50 |
|
- УСД-60П |
360 х 300 х 230 |
|
- УСД-60-8К-А.ХХХ |
240 х 195 х 80 |
|
Масса измерительного блока, кг, не более |
4,0 |
|
Условия эксплуатации: о - температура окружающего воздуха, С |
от -30 до +50 |
|
- относительная влажность воздуха, % |
до 95 (без конденсации) |
|
где S - измеренное значение толщины изделия или глубины залегания дефектов | |
