Номер по Госреестру СИ: 79609-20
79609-20 Анализаторы цифровых потоков
(Network Master Pro MT1000A)
Назначение средства измерений:
Анализаторы цифровых потоков Network Master Pro MT1000A (далее по тексту -анализаторы) предназначены для воспроизведения тактовой частоты следования импульсов, заданной амплитуды и длительности, в структурированном тестовом сигнале и измерений количества информации (объема данных) в оборудовании цифровых систем передачи информации с целью их проверки и тестирования.

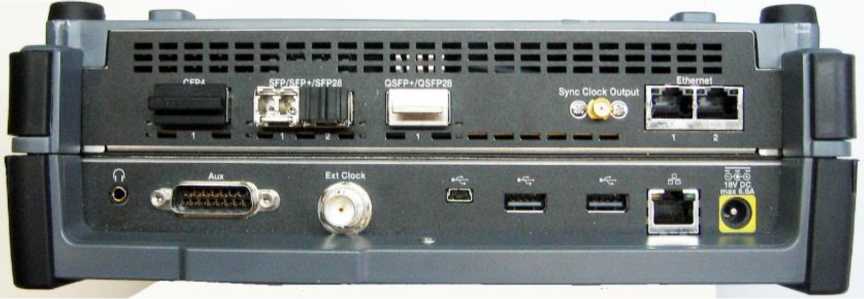

Внешний вид.
Анализаторы цифровых потоков
Рисунок № 1

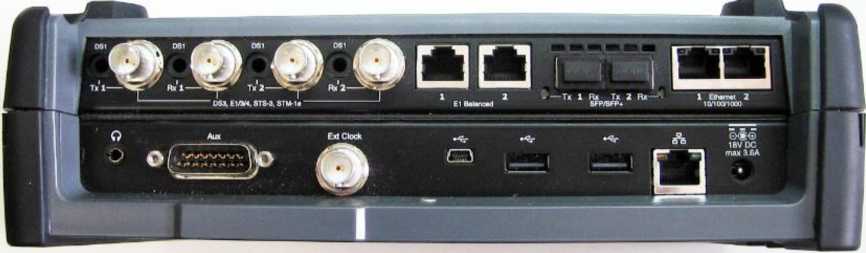

Внешний вид.
Анализаторы цифровых потоков
Рисунок № 2

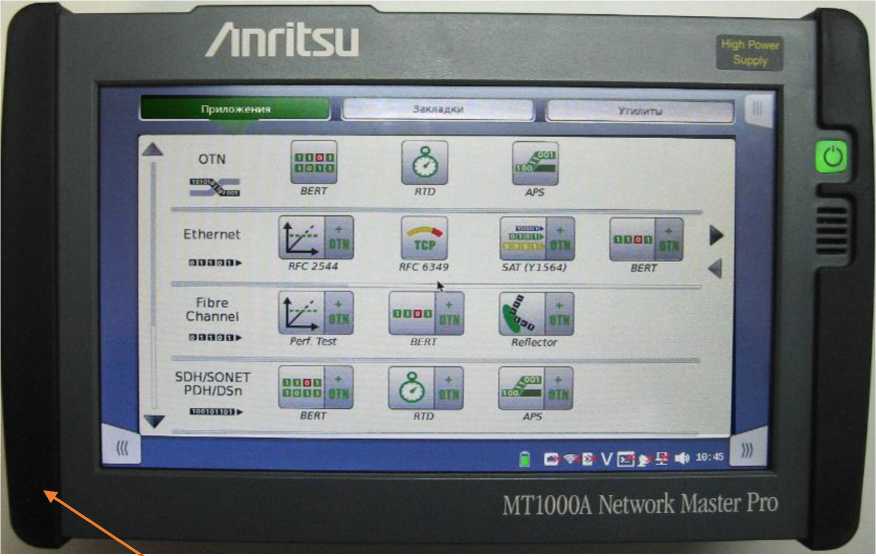

Внешний вид.
Анализаторы цифровых потоков
Рисунок № 3
Общие сведения
Дата публикации - 05.12.2020
Срок свидетельства - 20.11.2025
Номер записи - 178857
ID в реестре СИ - 1383896
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Anritsu Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1870 от 2020.11.20 об утверждении типа средств измерений
Наличие аналогов СИ: Анализаторы цифровых потоков (Network Master Pro MT1000A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Anritsu Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16672-97 |
Анализаторы сетевые PDH/SDH, MP1550A, MP1550B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
16711-97 |
Измерители мощности оптического излучения, ML9002A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19082-99 |
Анализатор цифровых СВЧ систем, ME4510B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19137-00 |
Измерители оптической мощности, ML9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19142-00 |
Источники излучения стабилизированные, MG9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
20216-00 |
Рефлектометр оптический с оптическим блоком, MW910C (рефлектор) MH955C/C1(блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
20217-00 |
Рефлектометр оптический с оптическим блоком, MW9060A (рефлектор) MW0947B (блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
20754-01 |
Анализатор цифровых трактов, MP 1552 B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
22868-02 |
Анализатор спектра, MS710F Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
23032-02 |
Анализатор спектра оптический, MS9710A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
23056-02 |
Ваттметр оптический, ML910B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27217-04 01.08.2009 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27545-04 |
Анализатор электрических цепей, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27546-04 |
Частотомер, Anritsu MF76A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27686-04 01.10.2009 |
Анализаторы цифровых потоков, MP 1570А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27911-04 |
Приборы для измерений параметров линий передачи и мощности сигнала, Site Master S331D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27912-04 |
Приборы для измерений параметров линий передачи и спектра сигнала, Site Master S332С Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27913-04 |
Приборы для измерений параметров линий передачи, спектра и мощности сигнала, Site Master S332D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27914-04 |
Приборы для измерений коэффициента стоячей волны и потерь на отражение, Site Master S331C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27915-04 |
Приборы для измерений параметров линий передачи СВЧ, Site Master S251C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28652-05 |
Анализатор спектра, MS 2665C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28725-05 |
Генератор-синтезатор, MG 3692A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28726-05 |
Анализатор цифровых сетей, MD 1230A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28807-05 |
Анализатор спектра оптический, MS9710C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
29637-05 01.08.2010 |
Анализаторы параметров линий передачи, S251C, S331D, S332D, MS2711D, MT8212B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
29638-05 |
Анализаторы параметров цепей, 54147A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
29833-05 |
Анализатор параметров цепей векторный, 37369D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
31951-06 01.07.2011 |
Анализаторы спектра, MS2721A, MT8220A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
32676-06 01.10.2011 |
Рефлектометры оптические, MT9081 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
33346-06 |
Приборы для измерений параметров линий передачи, Site Master S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
33624-06 01.01.2012 |
Анализаторы цифровых потоков, MP 1590A, MP 1590B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
33865-07 01.03.2012 |
Анализаторы цифровых сетей, MD1230B, MD1231A1, MT7407A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
35715-07 01.09.2012 |
Анализаторы спектра, MS2721B, MS2723B, MS2724B, MS8911B, MT8222A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
35992-07 26.12.2017 |
Анализаторы параметров линий передачи, S810D, S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
36044-07 |
Анализатор электрических цепей векторный, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
37016-08 01.02.2013 |
Рефлектометры оптические, MT9083A/A1 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37016-10 01.08.2015 |
Рефлектометры оптические, MT9083A/B/C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37021-08 01.02.2013 |
Тестеры оптические, CMA-50 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37094-08 01.03.2013 |
Анализаторы параметров цепей векторные, MS2024A, MS2026A, MS2034A, MS2036A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37631-08 |
Генератор сигналов сверхвысокочастотный, Wiltron 68369A/NV Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
38518-08 |
Анализатор электрических цепей векторный, Anritsu MS4624B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
40669-09 |
Анализатор радиосвязи, MT8820A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
41261-09 01.09.2014 |
Анализаторы спектра, MS2661C, MS2663C, MS2665C, MS2667C, MS2668C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
41262-09 01.09.2014 |
Генераторы сигналов измерительные, MG3691B, MG3692B, MG3693B, MG3694B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
45034-10 01.08.2015 |
Системы оптические измерительные, CMA5000a Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
45345-10 29.06.2025 |
Анализаторы сигналов, MS2830A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
46681-11 22.04.2021 |
Системы оптические измерительные, МТ9090А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
48199-11 30.09.2026 |
Анализаторы сигналов, MS2830A-044, MS2830A-045 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
52905-13 |
Анализатор электрических цепей, MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54110-13 15.06.2024 |
Анализаторы спектра оптические, MS9740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54767-13 13.07.2023 |
Рефлектометры оптические, MT9083A2, MT9083B2, MT9083C2 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
55303-13 30.08.2024 |
Генераторы сигналов, MG3710A, MG3740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59184-14 |
Анализатор радиосвязи, MT8820C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
62208-15 03.11.2021 |
Анализаторы цифровых потоков, МТ1100А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
70035-17 28.12.2022 |
Тестеры протоколов сигнализации, MD8475A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72481-18 |
Анализаторы сигналов, МS2692А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72480-18 |
Анализаторы сигналов, МS2690А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75804-19 19.08.2024 |
Анализаторы оборудования беспроводных локальных сетей, MT8862A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76263-19 27.09.2024 |
Рефлектометры оптические, MT9085A, MT9085B, MT9085C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76761-19 28.11.2024 |
Анализаторы радиокоммуникационные, MT8821C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77297-20 30.01.2025 |
Генераторы сигналов, MG3710E Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78305-20 04.06.2025 |
Анализаторы устройств беспроводной связи, MD8475B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79609-20 20.11.2025 |
Анализаторы цифровых потоков, Network Master Pro MT1000A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79570-20 20.11.2025 |
Анализаторы спектра оптические, MS9740B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82459-21 04.08.2026 |
Анализаторы спектра и сигналов MS2840A, MS2840A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
86266-22 26.07.2027 |
Анализаторы устройств беспроводной связи, МТ8000А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
89983-23 |
Анализаторы устройств беспроводной связи, МТ8852B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Анализаторы цифровых потоков (Network Master Pro MT1000A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы цифровых потоков (Network Master Pro MT1000A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В анализаторах устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "средний" согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FrameworkCore |
|
Номер версии (идентификационный номер) ПО |
8.0 и выше |
|
Цифровой идентификатор ПО |
0x328 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализатора или титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам цифровых потоков Network Master Pro MT1000AГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
РД 45.237-2002 Измерители показателей ошибок и параметров дрожания и дрейфа фазы цифровых трактов. Технические требования
ГОСТ Р 8.873-2014 ГСИ Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МТ1000А-2020 МП «Анализаторы цифровых потоков Network Master Pro MT1000A. Методика поверки», утвержденному ООО «КИА» 22.05.2020 г.
Основные средства поверки:
осциллограф цифровой TDS 3052C (регистрационный номер в Федеральном информационном фонде (рег. №) 19295-00);
анализатор цифровых линий связи ANT-20 (рег. № 15963-07);
частотомер электронно-счётный Ч3-64 (рег. № 9135-83);
аттенюатор ступенчатый ручной 8494B (рег. № 60237-15);
аттенюатор ступенчатый ручной 8496B (рег. № 60237-15);
рабочий эталон единицы мощности оптического излучения ВОСП РЭСМ-ВС (рег. №53225-13);
комплекс измерительный ВЕКТОР-ИКИ-2016 (рег. № 65643-16).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Изготовитель
Фирма “Anritsu Corporation”, ЯпонияАдрес: 5-1-1 Onna, Atsugi-shi, Kanagawa 243-8555, Japan
Телефон (факс): +81-46-223-1111
Web: https://www.anritsu.com
E-mail: support.esdc@anritsu.com
Заявитель
Общество с ограниченной ответственностью «ДАТАТЕСТ» (ООО «ДАТАТЕСТ»)ИНН 7727297484
Адрес: 117624, г. Москва, ул. Скобелевская, д. 23, корп. 2
Телефон (факс): +7(495) 734-91-4
E-mail: info@datatest.ru
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес: 109029, г. Москва, Сибирский проезд, д.2, стр. 11
Телефон (факс): +7(495) 737-67-19
E-mail: info@trxline.ru
Принцип действия основан на формировании и анализе тестовых сигналов с заданными параметрами, передаваемых и принимаемых по цифровым каналам передачи и групповым трактам. Формирование тестового сигнала с тактовой частотой следования импульсов осуществляется от внутреннего задающего генератора. Форма импульсов определяется амплитудой и длительностью. В анализаторе обеспечена возможность работы по двум каналам с симметричными и коаксиальными входами и выходами.
Для проведения измерений анализаторы формируют цифровой сигнал без цикла или структурированный сигнал с вводом тестовой последовательности в выбранные канальные интервалы, регистрируют и анализируют ошибки в принимаемом тестовом или рабочем сигнале. В качестве тестовых используются псевдослучайные или программируемые последовательности. Тестовые сигналы выдаются на электрические или оптические выходы.
Конструктивно анализаторы выполнены в виде переносных портативных разъёмных моноблоков. Передняя часть является базовой, к которой присоединяются сменные измерительные блоки, каждый из которых обеспечивают работу с разными скоростями передачи данных и типами интерфейсов. На скоростях передачи данных до 10 Гбит/с используются измерительные блоки типов MU100010A, до 100 Гбит/с - блоки MU100011A. На передних панелях базовых частей расположены кнопка включения анализатора, сенсорный дисплей, который отображает информацию и обеспечивает управление. На верхних панелях базовых частей анализаторов расположены соединители, используемые для подключения внешнего блока питния, и разъемы USB, Ext Clock, Aux, Ethernet, для подключения наушников. На верхних панелях измерительных блоков расположены соединители, используемые при тестировании. Для работы анализаторов с электрическими сигналами использованы разъёмы типа BNC, RJ45, SMA. Для работы анализаторов с оптическими сигналами на верхних панелях блоков имеются разъемы, в которые могут устанавливаться оптические трансиверы, (приемопередатчики) соответствующие международным стандартам: SFP, SFP+, SFP28, QSFP+, QSFP28, CFP4. Идентификационные данные базовых частей расположены на их нижних стенках, измерительных блоков - на их задних стенках.
Внешний вид анализаторов, места нанесения знака утверждения типа представлены на рисунках 1, 2, 3. Пломбирование производится несъёмными заклейками на крышках с внутренних сторон анализаторов и модулей.
Место нанесения знака утверждения типа
Рисунок 1. Вид передней панели анализатора
Рисунок 2. Вид верхней панели анализатора с модулем MU100010A
Рисунок 3. Вид верхней панели анализатора с модулем MU100011A
Таблица 2 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение | |||
|
Пределы допускаемой относительной погрешности частоты внутреннего задающего генератора |
±4,6-10-6 | |||
|
Тестовые сигналы:
|
E1, E3, E4, STM-1e, Ethernet - 10M STM-1/4/16/64, FC, CPRI/OBSAI, OT 2G, 4G, 8G, 10G, 16G, 25G, 4 |
, 100M, 1000M N, Ethernet - 1G, MG, 100G | ||
|
Параметры тестовых сигналов на электрических выходах: |
Сигнал |
Выходной разъём |
Амплитуда импульсов, В |
Длительность импульсов, нс |
|
E1 |
RJ48 |
3,0±0,3 |
244±25 | |
|
E1 |
BNC |
2,37±0,237 |
244±25 | |
|
E3 |
BNC |
1,0±0,1 |
14,55±2,45 | |
|
E4 |
BNC |
0,5±0,05 |
«0» - 3,59±0,45 «1» - 7,18±0,6 | |
|
STM-1e |
BNC |
0,5±0,05 |
«0» - 3,215±0,45 «1» - 6,43±0,6 | |
|
Допустимое затухание электрических сигналов на входе приёмника, дБ:
|
40 12 | |||
|
Уровни мощности сигналов на оптических выходах |
В соответствии с характеристиками оптических трансиверов, соответствующих международным стандартам, входящих в комплект анализатора | |||
|
Минимальная мощность на оптических входах |
В соответствии с характеристиками оптических трансиверов, соответствующих международным стандартам, входящих в комплект анализатора | |||
|
Диапазон измерений количества информации (объёма данных) К, байт |
от 10 до 1011 | |||
|
Пределы допускаемой абсолютной погрешности измерений количества информации (объёма данных) в диапазоне, байт:
|
±10 ±К40'4 | |||
Таблица 3 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В от внутренней аккумуляторной батареи |
10,8 |
|
от внешней сети переменного тока (220±22 В) посредством адаптера |
18 |
|
Потребляемая мощность, В^А, не более |
65 |
|
Габаритные размеры, мм, не более - c модулем MU100010A |
257x164x82 |
|
- c модулем MU100011A |
257x164x89 |
|
Масса анализаторов, кг, не более |
2,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от 0 до +50 |
|
- относительная влажность воздуха при температуре +25 °C, %, не более |
85 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
