Номер по Госреестру СИ: 35992-07
35992-07 Анализаторы параметров линий передачи
(S810D, S820D)
Назначение средства измерений:
Анализаторы параметров линий передачи S810D, S820D предназначены для измерения параметров высокочастотного оборудования, линий связи, и СВЧ трактов.

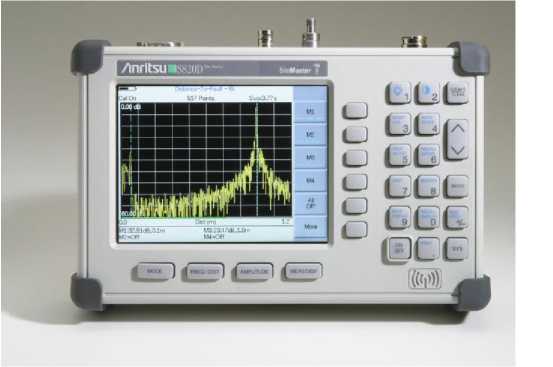

Внешний вид.
Анализаторы параметров линий передачи
Рисунок № 1

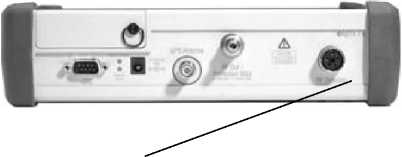

Внешний вид.
Анализаторы параметров линий передачи
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.12.2017
Номер записи - 122858
ID в реестре СИ - 345258
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных , Без модификации, S820D (до 20 ГГц), S820D, S820, S810D, S820D, S810D, Anritsu S820D,
Производитель
Изготовитель - Фирма "Anritsu Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок - 381
Выдано извещений - 3
Кол-во периодических поверок - 217
Кол-во средств измерений - 93
Кол-во владельцев - 36
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 1948 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы параметров линий передачи (S810D, S820D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Anritsu Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16672-97 |
Анализаторы сетевые PDH/SDH, MP1550A, MP1550B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
16711-97 |
Измерители мощности оптического излучения, ML9002A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19082-99 |
Анализатор цифровых СВЧ систем, ME4510B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19137-00 |
Измерители оптической мощности, ML9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19142-00 |
Источники излучения стабилизированные, MG9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
20216-00 |
Рефлектометр оптический с оптическим блоком, MW910C (рефлектор) MH955C/C1(блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
20217-00 |
Рефлектометр оптический с оптическим блоком, MW9060A (рефлектор) MW0947B (блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
20754-01 |
Анализатор цифровых трактов, MP 1552 B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
22868-02 |
Анализатор спектра, MS710F Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
23032-02 |
Анализатор спектра оптический, MS9710A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
23056-02 |
Ваттметр оптический, ML910B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27217-04 01.08.2009 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27545-04 |
Анализатор электрических цепей, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27546-04 |
Частотомер, Anritsu MF76A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27686-04 01.10.2009 |
Анализаторы цифровых потоков, MP 1570А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27911-04 |
Приборы для измерений параметров линий передачи и мощности сигнала, Site Master S331D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27912-04 |
Приборы для измерений параметров линий передачи и спектра сигнала, Site Master S332С Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27913-04 |
Приборы для измерений параметров линий передачи, спектра и мощности сигнала, Site Master S332D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27914-04 |
Приборы для измерений коэффициента стоячей волны и потерь на отражение, Site Master S331C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27915-04 |
Приборы для измерений параметров линий передачи СВЧ, Site Master S251C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28652-05 |
Анализатор спектра, MS 2665C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28725-05 |
Генератор-синтезатор, MG 3692A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28726-05 |
Анализатор цифровых сетей, MD 1230A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28807-05 |
Анализатор спектра оптический, MS9710C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
29637-05 01.08.2010 |
Анализаторы параметров линий передачи, S251C, S331D, S332D, MS2711D, MT8212B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
29638-05 |
Анализаторы параметров цепей, 54147A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
29833-05 |
Анализатор параметров цепей векторный, 37369D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
31951-06 01.07.2011 |
Анализаторы спектра, MS2721A, MT8220A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
32676-06 01.10.2011 |
Рефлектометры оптические, MT9081 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
33346-06 |
Приборы для измерений параметров линий передачи, Site Master S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
33624-06 01.01.2012 |
Анализаторы цифровых потоков, MP 1590A, MP 1590B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
33865-07 01.03.2012 |
Анализаторы цифровых сетей, MD1230B, MD1231A1, MT7407A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
35715-07 01.09.2012 |
Анализаторы спектра, MS2721B, MS2723B, MS2724B, MS8911B, MT8222A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
35992-07 26.12.2017 |
Анализаторы параметров линий передачи, S810D, S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
36044-07 |
Анализатор электрических цепей векторный, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
37016-08 01.02.2013 |
Рефлектометры оптические, MT9083A/A1 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37016-10 01.08.2015 |
Рефлектометры оптические, MT9083A/B/C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37021-08 01.02.2013 |
Тестеры оптические, CMA-50 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37094-08 01.03.2013 |
Анализаторы параметров цепей векторные, MS2024A, MS2026A, MS2034A, MS2036A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37631-08 |
Генератор сигналов сверхвысокочастотный, Wiltron 68369A/NV Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
38518-08 |
Анализатор электрических цепей векторный, Anritsu MS4624B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
40669-09 |
Анализатор радиосвязи, MT8820A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
41261-09 01.09.2014 |
Анализаторы спектра, MS2661C, MS2663C, MS2665C, MS2667C, MS2668C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
41262-09 01.09.2014 |
Генераторы сигналов измерительные, MG3691B, MG3692B, MG3693B, MG3694B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
45034-10 01.08.2015 |
Системы оптические измерительные, CMA5000a Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
45345-10 29.06.2025 |
Анализаторы сигналов, MS2830A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
46681-11 22.04.2021 |
Системы оптические измерительные, МТ9090А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
48199-11 30.09.2026 |
Анализаторы сигналов, MS2830A-044, MS2830A-045 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
52905-13 |
Анализатор электрических цепей, MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54110-13 15.06.2024 |
Анализаторы спектра оптические, MS9740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54767-13 13.07.2023 |
Рефлектометры оптические, MT9083A2, MT9083B2, MT9083C2 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
55303-13 30.08.2024 |
Генераторы сигналов, MG3710A, MG3740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59184-14 |
Анализатор радиосвязи, MT8820C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
62208-15 03.11.2021 |
Анализаторы цифровых потоков, МТ1100А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
70035-17 28.12.2022 |
Тестеры протоколов сигнализации, MD8475A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72481-18 |
Анализаторы сигналов, МS2692А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72480-18 |
Анализаторы сигналов, МS2690А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75804-19 19.08.2024 |
Анализаторы оборудования беспроводных локальных сетей, MT8862A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76263-19 27.09.2024 |
Рефлектометры оптические, MT9085A, MT9085B, MT9085C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76761-19 28.11.2024 |
Анализаторы радиокоммуникационные, MT8821C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77297-20 30.01.2025 |
Генераторы сигналов, MG3710E Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78305-20 04.06.2025 |
Анализаторы устройств беспроводной связи, MD8475B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79609-20 20.11.2025 |
Анализаторы цифровых потоков, Network Master Pro MT1000A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79570-20 20.11.2025 |
Анализаторы спектра оптические, MS9740B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82459-21 04.08.2026 |
Анализаторы спектра и сигналов MS2840A, MS2840A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
86266-22 26.07.2027 |
Анализаторы устройств беспроводной связи, МТ8000А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
89983-23 |
Анализаторы устройств беспроводной связи, МТ8852B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Анализаторы параметров линий передачи (S810D, S820D)
Стоимость поверки Анализаторы параметров линий передачи (S810D, S820D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
7460 | 11335 |
|
ФБУ Красноярский ЦСМ Красноярский край |
13442 | 11335 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
10069 | 11335 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5220 | 11335 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5856 | 11335 |
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, по структуре является целостным, выполняет функции управления режимами измерений, параметрами отображения и обработки измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
|
идентификационное наименование |
Site Master Model S810D/S820D Firmware |
|
идентификационный номер версии |
V2.05 и выше |
|
класс риска |
класс риска A по WELMEC 7.2 для категории P |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса в левом верхнем углу в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «10680-00001. Анализаторы параметров линий передачи S810D, S820D. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам параметров линий передачи S810D, S820DГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Техническая документация фирмы “Anritsu Corporation”, Япония
Поверка
Поверкаосуществляется по документу «Анализаторы параметров линий передачи S810D, S820D. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 06.08.2007 г.
Средства поверки:
|
частотомер Ч3-66 |
относительная погрешность измерения частоты не более ± V10-7 |
|
ваттметр М3-93 |
относительная погрешность измерения мощности не более ± 4 % |
|
комплекты нагрузок ЭК9-140, ЭК9-145 |
относительная погрешность измерения КСВН не более ± 1,5 % |
|
аттенюаторы поляризационные Д3-27, Д3-29, Д3-33А, Д3-34А |
относительная погрешность ослабления не более ± 0,3 дБ |
Изготовитель
Фирма “Anritsu Corporation” , Япония; 5-1-1 Onna, Atsugi-shi, Kanagawa, 243-8555 Japan; тел./факс +81-46-296-6682, e-mail: sales.esdc@anritsu.comЗаявитель
Представительство Anritsu в России и странах СНГ. Россия, 125009, Москва, ул. Тверская 16/2, стр.1, 7 этаж; телефон +7 (495) 363-1694; факс +7 (495) 935-8962Испытательный центр
ГЦИ СИ ФГУП «ВНИИФТРИ»
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, г. п. Менделеево, Главный лабораторный корпус; почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево; телефон: (495)744-81-12, факс (495)744-81-12, E-mail: office@vniiftri.ru
Анализаторы параметров линий передачи S810D, S820D представляют собой переносные приборы, включающие в себя генератор синусоидальных электрических сигналов, и приемник, анализирующий поступающие на вход сигналы.
Принцип действия основан на генерировании опорного сигнала с непрерывной разверткой по частоте, выделении отраженного сигнала с использованием направленного моста, измерении отношения амплитуд опорного и отраженного сигнала, и индикации результатов на дисплее. Имеется возможность подключения к компьютеру через интерфейс RS-232.
Модели S810D, S820D различаются по диапазону частот.
Анализаторы параметров линий передачи S810D, S820D выполнены в прочном корпусе и снабжены чехлом-сумкой для переноски. В полевых условиях возможна работа от автомобильного прикуривателя или от аккумулятора.
Внешний вид анализаторов параметров линий передачи S810D, S820D показан на фотографиях 1 и 2. Знак поверки в виде наклейки размещается в середине задней панели.
фотография 1 - вид спереди
место пломбирования
фотография 2 - вид сверху
Анализаторы параметров линий передачи S810D, S820D по техническим требованиям соответствуют ГОСТ 22261-94, по условиям эксплуатации - группе 4 ГОСТ 22261-94.
|
анализатор параметров линий передачи S810D/S820D |
1 шт. |
|
мягкий чехол-сумка 65717 |
1 шт. |
|
аккумуляторная батарея 633-27 |
1 шт. |
|
адаптер для сети переменного тока 40-187-R |
1 шт. |
|
адаптер для автомобильного прикуривателя 806-62 |
1 шт. |
|
интерфейсный кабель 800-441 |
1 шт. |
|
адаптер 34RKFN50 |
1 шт. |
|
кабель переходный USB-RS232 551-1691-R |
1 шт. |
|
компакт-диск CD с программным продуктом “Anritsu Tool Box” 2300-530 |
1 шт. |
|
руководство по эксплуатации на русском языке 10680-00001 |
1 шт. |
|
методика поверки 10680-00001 МП |
1 шт. |
|
диапазон частот | |
|
S810D |
от 25 МГц до 10,5 ГГц |
|
S820D |
от 25 МГц до 20 ГГц |
|
начальная частота с опцией 2 |
2 МГц |
|
пределы допускаемой погрешности частоты генератора |
±310’6 |
|
уровень мощности тестового сигнала, не более |
1 мВт |
|
диапазон измерения КСВН |
от 1 до 65 |
|
пределы допускаемой относительной погрешности измерения КСВН в поверяемой отметке КСВН = 2,0 |
± (5 ... 12)% ± 7 % |
|
диапазон измерения ослабления |
от 0 до 30 дБ |
|
пределы допускаемой относительной погрешности измерения ослабления |
± 1,35 дБ |
|
тип разъема ВЧ соединителя |
K(f) |
|
опция 11NF |
N(f) |
|
параметры электропитания внешний источник питания постоянного напряжения диапазон напряжения |
от 12,5 до 15 В |
|
потребляемая сила тока, не более |
3 А |
|
встраиваемый аккумулятор Li-Ion, время непрерывной работы |
1,5 часа |
|
сетевой адаптер 40-168 | |
|
диапазон напряжения частота потребляемая мощность, не более |
от 100 до 240 В 50 ±0,5 Гц 135В А |
|
условия эксплуатации |
группа 4 ГОСТ 22261-94 |
|
рабочий диапазон температур |
от - 10 до + 55 °C |
|
диапазон температур транспортирования и хранения |
от - 51 до + 71 °C |
|
габаритные размеры (длина х ширина х толщина), мм |
254 х 178x61 |
|
масса, не более |
2,3 кг |
