Принцип действия анализатора основан на измерении отношения амплитуд и разности фаз сигнала генератора и сигнала прошедшего через исследуемое устройство.

Анализатор объединяет в одном корпусе источник сигнала, настраиваемые приемники опорного и измерительного каналов, вычислительно-управляющий блок и устройство индикации. Результаты измерений, в виде графиков амплитудно-частотных и фазо-частотных характеристик исследуемого четырехполюсника отображаются на дисплее.

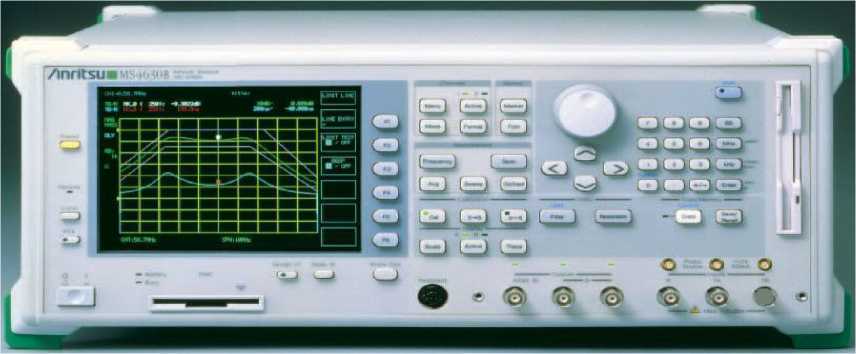

Анализатор цепей MS4630B имеет 3 выходных и 2 входных порта с соединителем типа BNC, розетка. Внешний вид анализатора представлен на рисунке 1. На рисунке 2

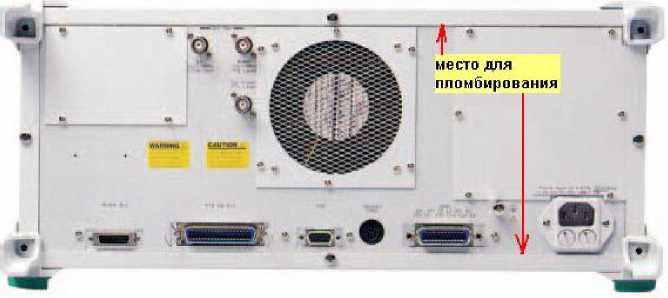

представлен вид задней панели анализатора и обозначены места пломбирования.

Рисунок 1 - Внешний вид анализатора

Рисунок 2 - Задняя панель анализатора и места для пломбирования

Комплект поставки анализатора приведён в таблице 2. Таблица 2 - Комплект поставки анализатора

Пределы допускаемых погрешностей измерений коэффициента передачи приведены для рабочего диапазона температур окружающей среды и изменении температуры не более ±1 °С при уровне выходной мощности источника сигнала 0 дБм.

Диапазон рабочих частот:                                        от 10 кГц до 300 МГц

Пределы допускаемой относительной погрешности установки частоты ±5-10’⁶

Диапазон установки уровня выходной мощности, дБм:

• - на выходе A                                      от минус 70 до 21

• - на выходах B                                     от минус 76 до 15

Пределы допускаемой относительной погрешности установки уровня выходной мощности от 0 до плюс 21 дБм на выходе A, дБ:                                ±2

Пределы допускаемой абсолютной погрешности установки ослабления аттенюатора источника сигнала в диапазоне ослаблений от минус 70 дБ до 0 дБ, дБ ±2

Полоса пропускания фильтров ПЧ по уровню минус 3 дБ:          3, 10, 30, 100, 300, 500 Гц,

1, 2, 3, 4, 5, 10, и 20 кГц Пределы допускаемой относительной погрешности установки полосы пропускания фильтров ПЧ ±20 % для диапазонов модуля коэффициента передачи, дБ

в диапазоне частот свыше 80 кГц до 100 МГц:

• - от 0 до минус 10 дБ

• - менее минус 10 дБ до минус 40 дБ

• - менее минус 40 дБ до минус 50 дБ

• - менее минус 50 дБ до минус 60 дБ

• - менее минус 60 дБ до минус 70 дБ

• - менее минус 70 дБ до минус 80 дБ

• - менее минус 80 дБ до минус 90 дБ

в диапазонах частот от 10 кГц до 80 кГц и свыше 100 МГц до 300 МГц:

• - от 0 до минус 10 дБ

• - менее минус 10 дБ до минус 40 дБ

• - менее минус 40 дБ до минус 50 дБ

• - менее минус 50 дБ до минус 60 дБ

• - менее минус 60 дБ до минус 70 дБ

• - менее минус 70 дБ до минус 80 дБ

• - менее минус 80 дБ до минус 90 дБ

Диапазон измерений фазы коэффициента передачи

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус, для диапазонов модуля коэффициента передачи:

в диапазоне частот свыше 80 кГц до 100 МГц:

в диапазонах частот от 10 кГц до 80 кГц и свыше 100 МГц до 300 МГц:

Уровень собственного шума приемника при полосе пропускания фильтра ПЧ 1 кГц, не более, дБм:

в диапазонах частот:

- от 1 МГц до 300 МГц                           минус 120

- от 10 кГц до 1 МГц минус 115 Уровень перекрестной помехи между опорным и измерительным каналами, не более, дБм: в диапазонах частот:

- от 80 кГц до 300 МГц                           минус 120

- от 10 кГц до 80 кГц                              минус 110

Количество измерительных портов

Количество выходных портов

Волновое сопротивление портов анализатора, Ом

Тип соединителей измерительных и выходных портов по ГОСТ РВ 51914 -2002 BNC розетка Модули коэффициентов отражения портов анализатора в диапазоне рабочих частот, не более, дБ:   минус 10

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

Потребляемая мощность, В-А, не более: Габаритные размеры (длина х ширина х высота), мм, не более Масса, кг, не более Рабочие условия эксплуатации:

температура окружающей среды, °C относительная влажность воздуха, при 40 °C, %, не более атмосферное давление, мм рт. ст.
