Номер по Госреестру СИ: 81678-21
81678-21 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО "Концерн Росэнергоатом" "Белоярская атомная станция"
(1, 8, 0, 9, 5, 9)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, а также для автоматизированного сбора, обработки, хранения, отображения данных, формирования отчетных документов и передачи информации в АО «АТС», АО «СО ЕЭС» и прочим заинтересованным организациям в рамках согласованного регламента.
Общие сведения
Дата публикации - 18.05.2021
Срок свидетельства -
Номер записи - 17.05.2021
ID в реестре СИ - 1387983
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Акционерное общество "Российский концерн по производству электрической и тепловой энергии на атомных станциях" (АО "Концерн Росэнергоатом")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2303 от 2021.10.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО "Концерн Росэнергоатом" "Белоярская атомная станция" (1, 8, 0, 9, 5, 9)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Российский концерн по производству электрической и тепловой энергии на атомных станциях" (АО "Концерн Росэнергоатом")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81678-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО "Концерн Росэнергоатом" "Белоярская атомная станция", 1, 8, 0, 9, 5, 9 Акционерное общество "Российский концерн по производству электрической и тепловой энергии на атомных станциях" (АО "Концерн Росэнергоатом") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93106-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО "Концерн Росэнергоатом" "Нововоронежская атомная станция", Обозначение отсутствует Акционерное общество "Российский концерн по производству электрической и тепловой энергии на атомных станциях" (АО "Концерн Росэнергоатом") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94410-25 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО "Концерн Росэнергоатом" "Белоярская атомная станция", Обозначение отсутствует Акционерное общество "Российский концерн по производству электрической и тепловой энергии на атомных станциях" (АО "Концерн Росэнергоатом") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94894-25 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала АО "Концерн Росэнергоатом" "Курская атомная станция", Обозначение отсутствует Акционерное общество "Российский концерн по производству электрической и тепловой энергии на атомных станциях" (АО "Концерн Росэнергоатом") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
95140-25 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) НВО АЭС-2 филиала АО "Концерн Росэнергоатом" "Нововоронежская атомная станция", Обозначение отсутствует Акционерное общество "Российский концерн по производству электрической и тепловой энергии на атомных станциях" (АО "Концерн Росэнергоатом") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
95699-25 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО "Концерн Росэнергоатом" "Калининская атомная станция", Обозначение отсутствует Акционерное общество "Российский концерн по производству электрической и тепловой энергии на атомных станциях" (АО "Концерн Росэнергоатом") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО "Концерн Росэнергоатом" "Белоярская атомная станция" (1, 8, 0, 9, 5, 9)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО "Концерн Росэнергоатом" "Белоярская атомная станция" (1, 8, 0, 9, 5, 9)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В АИИС КУЭ используется ПО «Альфа ЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «средний» в соответствии Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
ПК «АльфаЦЕНТР» |
|
Идентификационное наименование ПО |
ac metrology.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
|
Цифровой идентификатор ПО |
3E736B7F380863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция». МВИ 26.51/67/21, аттестованной ООО «Энерготестконтроль». Аттестат аккредитации № RA.RU.312560 от 03.08.2018 г.
Нормативные и технические документы
АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (далее-счетчик), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - измерительно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сервер сбора, обработки и хранения данных Белоярской атомной станции (далее - сервер станции) с установленным серверным программным обеспечением программного комплекса (ПК) «АльфаЦЕНТР», устройство синхронизации системного времени (УССВ) типа УССВ-2, автоматизированные рабочие места операторов АИИС КУЭ, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, а также совокупность аппаратных, каналообразующих средств, выполняющих сбор информации с нижнего уровня, ее обработку и хранение, передачу на верхний уровень.
-
3- й уровень - представляет собой информационно-вычислительный комплекс (ИВК), включающий в себя сервер сбора, обработки и хранения данных АО «Концерн Росэнергоатом» (далее по тексту - сервер АО «Концерн Росэнергоатом») с установленным серверным программным обеспечением (ПК) «АльфаЦЕНТР», устройство синхронизации системного времени типа УССВ-2, автоматизированные рабочие места операторов АИИС КУЭ, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, а также совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижних уровней, ее обработку и хранение.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по измерительным цепям поступают на измерительные входы счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 мин.
Сервер станции автоматически в заданные интервалы времени (30 мин.) производит считывание из счетчиков данных коммерческого учета электроэнергии и записей журнала событий. Сервер станции производит приведение результатов измерений к реальным значениям с учетом коэффициентов трансформации трансформаторов тока и трансформаторов напряжения. После поступления в сервер станции считанной информации данные обрабатываются и записываются в энергонезависимую память (заносятся в базу данных).
Сервер АО «Концерн Росэнергоатом» автоматически в заданные интервалы времени (30 мин) производит считывание из сервера станции данных коммерческого учета электроэнергии и записей журнала событий. Считанные данные подвергаются дальнейшей обработке и записываются в энергонезависимую память сервера АО «Концерн Росэнергоатом» (заносятся в базу данных).
Обмен информацией счетчиков и сервера станции происходит по проводным и оптическим линиям ЛВС Белоярской атомной станции с использованием интерфейса RS-485 и сетей, поддерживающих технологию Ethernet. Обмен информацией между сервером станции и сервером АО «Концерн Росэнергоатом» происходит по корпоративной сети передачи данных АО «Концерн Росэнергоатом» с использованием сетей Ethernet. При выходе из строя линий связи АИИС КУЭ считывание данных из счетчиков производится в автономном режиме с использованием инженерного пульта (ноутбука) через встроенный оптический порт счетчиков.
Передача информации в АО «АТС», АО «СО ЕЭС» и прочим заинтересованным организациям в рамках регламента ОРЭМ осуществляется с уровня ИВК по электронной почте с помощью сети Internet в виде файла формата XML. Результаты измерений электроэнергии (W, кВт^ч, Q, квар^ч) передаются в целых числах. При необходимости файл подписывается электронной подписью.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав ИВКЭ сервера станции входит устройство синхронизации времени УССВ-2, синхронизирующее собственную шкалу времени со шкалой всемирного координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.
ИВКЭ сервера станции, не реже 1 раза в 60 минут, сравнивает собственную шкалу времени со шкалой времени УССВ-2 и при расхождении показаний на величину более чем ± 1 с ИВКЭ сервера станции производит синхронизацию собственной шкалы времени со шкалой времени УССВ-2. Сравнение шкалы времени счетчиков со шкалой времени ИВКЭ сервера станции происходит при каждом обращении к счетчику, но не реже одного раза в 30 минут, и при расхождении показаний на величину более чем ± 2 с выполняется синхронизация шкалы времени счетчика.
В состав ИВК сервера сбора, обработки и хранения данных АО «Концерн Росэнергоатом» входит устройство синхронизации времени УССВ-2, синхронизирующее собственную шкалу времени со шкалой всемирного координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.
ИВК сервера АО «Концерн Росэнергоатом», не реже 1 раза в 60 минут, сравнивает собственную шкалу времени со шкалой времени УССВ-2 и при расхождении показаний на величину более чем ± 1 с ИВК сервера АО «Концерн Росэнергоатом» производит синхронизацию собственной шкалы времени со шкалой времени УССВ-2.
Журналы событий счетчиков электрической энергии, сервера станции и сервера АО «Концерн Росэнергоатом» отражают факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Знак поверки наносится на свидетельство о поверке АИИС КУЭ.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
ТШЛ-20Б-1 |
9 |
|
JOF 145 |
24 | |
|
TG 145N |
3 | |
|
JOF 245 |
18 | |
|
ТШЛГ-0,66 |
3 | |
|
TG 550 |
9 | |
|
TG 245 |
15 | |
|
Трансформатор напряжения |
ЗНОМ -15-63М У2 |
9 |
|
НАМИ -110 УХЛ1 |
6 | |
|
НАМИ -220 УХЛ1 |
6 | |
|
TJC 7.0-G |
3 | |
|
CPB 550 |
18 | |
|
CPB 245 |
18 | |
|
Счетчики электрической энергии трехфазные многофункциональные |
A1802RAL-P4G-DW-4 |
18 |
|
Счетчики электрической энергии трехфазные многофункциональные |
А1802RALXQV-P4GB -DW-4 |
9 |
|
Сервер станции совместимый с платформой х86 |
- |
1 |
|
Сервер АО «Концерн Росэнергоатом» совместимый с платформой х86 |
- |
1 |
|
Устройство синхронизации времени |
УССВ-2 (мод. УССВ-2.01) |
2 |
|
Автоматизированное рабочее место |
АРМ |
7 |
|
Документация | ||
|
Методика поверки |
МП 26.51/67/21 |
1 |
|
Формуляр |
ФО 26.51/67/21 |
1 |
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
|
Таблица 2 - Состав изме |
эительных каналов АИИС КУЭ | |||||
|
Номер ИК |
Наименование измерительного канала |
Состав измерительного канала | ||||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
И В К Э |
И В К | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
ТГ-4 |
ТШЛ-20Б-1 КТ 0,2 К ТТ = 10000/5 Рег.№ 4016-74 |
ЗиОМ-15-63М У2 КТ 0,5 К ти 15750/\3/100/\3 Рег.№ 46277-10 |
А1802RAL-P4G- DW-4 Кт 0,2S/0,5 Рег.№ 31857-11 |

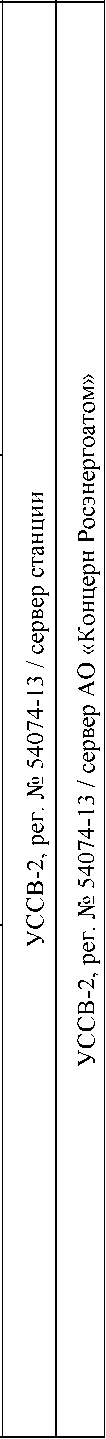

УССВ-2, рег. № 54074-13 / сервер станции |
УССВ-2, рег. № 54074-13 / сервер АО «Концерн Росэнергоатом» |
|
2 |
ТГ-5 |
ТШЛ-20Б-1 КТ 0,2 К ТТ = 10000/5 Рег.№ 4016-74 |
ЗНОМ-15-63М У2 КТ 0,5 К ти 15750/\3/100/\3 Рег.№ 46277-10 |
А1802RAL-P4G- DW-4 Кт 0,2S/0,5 Рег.№ 31857-11 | ||
|
3 |
ТГ-6 |
ТШЛ-20Б-1 КТ 0,2 К ТТ = 10000/5 Рег.№ 4016-74 |
ЗНОМ-15-63М У2 Кт 0,5 К ти 15750/\3/100/\3 Рег.№ 46277-10 |
А1802RAL-P4G- DW-4 Кт 0,2S/0,5 Рег.№ 31857-11 | ||
|
4 |
ВЛ 110 кВ Белоярская АЭС - Блочная |
JOF-123/245 (мод. JOF 145) КТ 0,2S К ТТ = 750/5 Рег.№ 29311-10 |
иАМИ-110 УХЛ1 Кт 0,2 К ти Н0000/\3/100/\3 Рег.№ 24218-03 иАМИ-110 УХЛ1 Кт 0,2 К ти Н0000/\3/100/\3 Рег.№ 24218-03 |
А1802RAL-P4G- DW-4 Кт 0,2S/0,5 Рег.№ 31857-11 | ||
|
5 |
ВЛ 110 кВ Белоярская АЭС -Гагарский |
JOF-123/245 (мод. JOF 145) КТ 0,2S К ТТ = 750/5 Рег.№ 29311-10 |
иАМИ-110 УХЛ1 Кт 0,2 К ти Н0000/\3/100/\3 Рег.№ 24218-03 иАМИ-110 УХЛ1 Кт 0,2 К ти Н0000/\3/100/\3 Рег.№ 24218-03 |
А1802RAL-P4G- DW-4 Кт 0,2S/0,5 Рег.№ 31857-11 | ||
|
6 |
ВЛ 110 кВ Белоярская АЭС-Заречная 1 |
JOF-123/245 (мод. JOF 145) КТ 0,2S К ТТ = 750/5 Рег.№ 29311-10 |
иАМИ-110 УХЛ1 Кт 0,2 К ти=110000/^3/100/^3 Рег.№ 24218-03 иАМИ-110 УХЛ1 Кт 0,2 К ти=110000/^3/100/^3 Рег.№ 24218-03 |
А1802RAL-P4G- DW-4 Кт 0,2S/0,5 Рег.№ 31857-11 | ||
|
7 |
ВЛ 110 кВ Белоярская АЭС-Заречная 2 |
JOF-123/245 (мод. JOF 145) КТ 0,2S К ТТ = 750/5 Рег.№ 29311-10 |
иАМИ-110 УХЛ1 Кт 0,2 К ти=110000/^3/100/^3 Рег.№ 24218-03 иАМИ-110 УХЛ1 Кт 0,2 К ти=110000/^3/100/^3 Рег.№ 24218-03 |
А1802RAL-P4G- DW-4 Кт 0,2S/0,5 Рег.№ 31857-11 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
8 |
ВЛ 110 кВ Белоярская АЭС -Асбест I цепь с отпайками |
JOF-123/245 (мод. JOF 145) КТ 0,2S К ТТ = 750/5 Рег.№ 29311-10 |
НАМИ-110 УХЛ1 Кт 0,2 К ТН =110000/^3/100/^3 Рег.№ 24218-03 |
А1802RAL-P4G-DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 |
УССВ-2, рег. № 54074-13 / сервер станции |
УССВ-2, рег. № 54074-13 / сервер АО «Концерн Росэнергоатом» |
|
НАМИ-110 УХЛ1 КТ 0,2 К ТН=110000/^3/100/^3 Рег.№ 24218-03 | ||||||
|
9 |
ВЛ 110 кВ Белоярская АЭС -Асбест II цепь с отпайками |
JOF-123/245 (мод. JOF 145) КТ 0,2S К тт = 750/5 Рег.№ 29311-10 |
НАМИ-110 УХЛ1 КТ 0,2 К ТН=110000/^3/100/^3 Рег.№ 24218-03 |
А1802RAL-P4G-DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 | ||
|
НАМИ-110 УХЛ1 КТ 0,2 К тн=110000/^3/100/^3 Рег.№ 24218-03 | ||||||
|
10 |
ВЛ 110 кВ Белоярская АЭС-Кортогуз с отпайками |
JOF-123/245 (мод. JOF 145) КТ 0,2S К тт = 750/5 Рег.№ 29311-10 |
НАМИ-110 УХЛ1 КТ 0,2 К тн=110000/^3/100/^3 Рег.№ 24218-03 |
А1802RAL-P4G-DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 | ||
|
НАМИ-110 УХЛ1 КТ 0,2 К тн=110000/^3/100/^3 Рег.№ 24218-03 | ||||||
|
11 |
ВЛ 110 кВ Белоярская АЭС-Измоденово с отпайкой на ПС Белоречка |
JOF-123/245 (мод. JOF 145) КТ 0,2S К тт = 750/5 Рег.№ 29311-10 |
НАМИ-110 УХЛ1 Кт 0,2 К тн=110000/^3/100/^3 Рег.№ 24218-03 |
А1802RAL-P4G-DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 | ||
|
НАМИ-110 УХЛ1 Кт 0,2 К тн=110000/^3/100/^3 Рег.№ 24218-03 | ||||||
|
12 |
ОВ 110 Белоярская АЭС |
TG145 (мод^ 145N - УХЛ1) КТ 0,2S К тт = 750/5 Рег.№ 30489-09 |
НАМИ-110 УХЛ1 Кт 0,2 К ТН=110000/^3/100/^3 Рег.№ 24218-03 |
А1802RAL-P4G-DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 | ||
|
НАМИ-110-УХЛ1 Кт 0,2 К ТН=110000/^3/100/^3 Рег.№ 24218-03 | ||||||
|
13 |
ВЛ 220 кВ Белоярская АЭС-Мраморная |
JOF-123/245 (мод. JOF 245) КТ 0,2S К тт = 1200/5 Рег.№ 29311-10 |
НАМИ-220 УХЛ1 Кт 0,2 К тн =220000/^3/100/^3 Рег.№ 20344-05 |
А1802RAL-P4G-DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 | ||
|
НАМИ-220 УХЛ1 Кт 0,2 К тн =220000/^3/100/^3 Рег.№ 20344-05 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
14 |
ВЛ 220 кВ Белоярская АЭС - Курчатовская №2 |
JOF-123/245 (мод. JOF 245) КТ 0,2S К ТТ = 1200/5 Рег.№ 29311-10 |
НАМИ-220 УХЛ1 Кт 0,2 К тн 220000/\3/100/\3 Рег.№ 20344-05 |
А1802RAL-P4G- DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 |
УССВ-2, рег. № 54074-13 / сервер станции |
УССВ-2, рег. № 54074-13 / сервер АО «Концерн Росэнергоатом» |
|
НАМИ-220 УХЛ1 Кт 0,2 К тн 220000/\3/100/\3 Рег.№ 20344-05 | ||||||
|
15 |
ВЛ 220 кВ Белоярская АЭС - Курчатовская №1 |
JOF-123/245 (мод. JOF 245) КТ 0,2S К ТТ = 1200/5 Рег.№ 29311-10 |
НАМИ-220 УХЛ1 Кт 0,2 К тн 220000/\3/100/\3 Рег.№ 20344-05 |
А1802RAL-P4G- DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 | ||
|
НАМИ-220 УХЛ1 Кт 0,2 К тн 220000/\3/100/\3 Рег.№ 20344-05 | ||||||
|
16 |
ВЛ 220 кВ Белоярская АЭС -Каменская |
JOF-123/245 (мод. JOF 245) КТ 0,2S К тт = 1200/5 Рег.№ 29311-10 |
НАМИ-220 УХЛ1 Кт 0,2 К тн=220000/^3/100/^3 Рег.№ 20344-05 |
А1802RAL-P4G- DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 | ||
|
НАМИ-220 УХЛ1 Кт 0,2 К тн 220000/\3/100/\3 Рег.№ 20344-05 | ||||||
|
17 |
ВЛ 220 кВ Белоярская АЭС Новосвердловская ТЭЦ |
JOF-123/245 (мод. JOF 245) КТ 0,2S К тт = 1200/5 Рег.№ 29311-10 |
НАМИ-220 УХЛ1 Кт 0,2 К тн 220000/\3/100/\3 Рег.№ 20344-05 |
А1802RAL-P4G- DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 | ||
|
НАМИ-220 УХЛ1 Кт 0,2 К тн 220000/\3/100/\3 Рег.№ 20344-05 | ||||||
|
18 |
ОВВ 220 Белоярская АЭС |
JOF-123/245 (мод. JOF 245) КТ 0,2S К тт = 1200/5 Рег.№ 29311-10 |
НАМИ-220 УХЛ1 Кт 0,2 К тн 220000/\3/100/\3 Рег.№ 20344-05 |
А1802RAL-P4G- DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 | ||
|
НАМИ-220 УХЛ1 Кт 0,2 К тн 220000/\3/100/\3 Рег.№ 20344-05 | ||||||
|
19 |
ТГ-7 |
ТШЛГ-0,66 УХЛ2 Кт 0,2S Ктт = 24000/1 Рег.№ 64182-16 |
TJC 7.0-G Кт 0,2 К тн=24000/^3/100/^3 Рег.№ 49111-12 |
А1802RALXQV-P4GB-DW-4 Кт 0,2S/0,5 Рег.№ 31857-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
20 |
Белоярская АЭС; ПС Курчатовская 500/220 кВ; ОРУ 500 кВ; 1 СШ 500 кВ, яч. 1, ВЛ 500 кВ Курчатовская -Южная |
TG 550 КТ 0,2S Ктт = 2000/1 Рег.№ 26735-08 |
CPB 72-800 (мод.СРВ 550) Кт 0,2 К тн =500000/^3/100/^3 Рег.№ 15853-06 |
A1802RALXQV-P4GB-DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 |
УССВ-2, рег. № 54074-13 / сервер станции |
УССВ-2, рег. № 54074-13 / сервер АО «Концерн Росэнергоатом» |
|
CPB 72-800 (мод.СРВ 550) Кт 0,2 К тн =500000/^3/100/^3 Рег.№ 15853-06 | ||||||
|
21 |
Белоярская АЭС; ПС Курчатовская 500/220 кВ; ОРУ 500 кВ; 1 СШ 500 кВ, яч. 7, ВЛ 500 кВ Курчатовская -Исеть |
TG 550 Кт 0,2S Ктт = 2000/1 Рег.№ 26735-08 |
CPB 72-800 (мод.СРВ 550) Кт 0,2 К тн =500000/^3/100/^3 Рег.№ 15853-06 |
A1802RALXQV-P4GB-DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 | ||
|
СРВ 72-800 (мод.СРВ 550) Кт 0,2 К тн =500000/^3/100/^3 Рег.№ 15853-06 | ||||||
|
22 |
Белоярская АЭС; ПС Курчатовская 500/220 кВ; ОРУ 500 кВ; 2 СШ 500 кВ, яч. 5, ВЛ 500 кВ Курчатовская -Шагол |
TG 550 Кт 0,2S Ктт = 2000/1 Рег.№ 26735-08 |
СРВ 72-800 (мод.СРВ 550) Кт 0,2 К тн =500000/^3/100/^3 Рег.№ 15853-06 |
A1802RALXQV-P4GB-DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 | ||
|
СРВ 72-800 (мод.СРВ 550) Кт 0,2 К тн =500000/^3/100/^3 Рег.№ 15853-06 | ||||||
|
23 |
Белоярская АЭС; ПС Курчатовская 500/220 кВ; ОРУ 220 кВ; 1,2 СШ 220 кВ, яч. 5, ВЛ 220 кВ Курчатовская -Окунёво |
TG 145-420 (мод^ 245) Кт 0,2S Ктт = 1500/1 Рег.№ 15651-06 |
СРВ 72-800 (мод.СРВ 245) Кт 0,2 К тн 220000/\3/100/\3 Рег.№ 15853-06 |
A1802RALXQV-P4GB-DW-4 Кт 0,2S/0,5 Рег.№ 31857-11 | ||
|
СРВ 72-800 (мод.СРВ 245) Кт 0,2 К тн 220000/\3/100/\3 Рег.№ 15853-06 | ||||||
|
СРВ 72-800 (мод.СРВ 245) Кт 0,2 К тн 220000/\3/100/\3 Рег.№ 15853-06 |
Продолжение таблицы 2
1
Белоярская АЭС; ПС Курчатовская 500/220 кВ; ОРУ 220 кВ; 1,2 СШ 220 кВ, яч. 6, ВЛ 220 кВ Курчатовская -Каменская
TG 145-420
(Mog.TG 245)
КТ 0,2S
КТТ = 1500/1
Рег.№ 15651-06
СРВ 72-800 (мод.СРВ 245) Кт 0,2
К тн 220000/\3/100/\3
Рег.№ 15853-06
СРВ 72-800 (мод.СРВ 245) Кт 0,2
К тн 220000/\3/100/\3
Рег.№ 15853-06
СРВ 72-800 (мод.СРВ 245) Кт 0,2
К тн 220000/\3/100/\3
Рег.№ 15853-06
Белоярская АЭС; ПС Курчатовская 500/220 кВ; ОРУ 220 кВ; 1,2
СШ 220 кВ, яч. 8,
ВЛ 220 кВ Белоярская АЭС - Курчатовская № 1
TG 145-420
(Mog.TG 245)
КТ 0,2S
КТТ = 1500/1
Рег.№ 15651-06
CPB 72-800 (мод.СРВ 245) КТ 0,2 К тн =220000/^3/100/^3
Рег.№ 15853-06
СРВ 72-800 (мод.СРВ 245) Кт 0,2
К тн 220000/\3/100/\3
Рег.№ 15853-06
СРВ 72-800 (мод.СРВ 245) Кт 0,2
К тн 220000/\3/100/\3
Рег.№ 15853-06
Белоярская АЭС; ПС Курчатовская 500/220 кВ; ОРУ 220 кВ; 1,2
СШ 220 кВ, яч. 9,
ВЛ 220 кВ Белоярская АЭС - Курчатовская № 2
TG 145-420
(Mog.TG 245) КТ 0,2S
КТТ = 1500/1
Рег.№ 15651-06
CPB 72-800 (мод.СРВ 245) КТ 0,2
К тн 220000/\3/100/\3
Рег.№ 15853-06
СРВ 72-800 (мод.СРВ 245) Кт 0,2
К тн 220000/\3/100/\3
Рег.№ 15853-06
CPB 72-800 (мод.СРВ 245) Кт 0,2
К тн 220000/\3/100/\3
Рег.№ 15853-06
A1802RALXQV-
P4GB-DW-4
КТ 0,2S/0,5
Рег.№ 31857-11
A1802RALXQV-
P4GB-DW-4
КТ 0,2S/0,5
Рег.№ 31857-11
A1802RALXQV-
P4GB-DW-4
КТ 0,2S/0,5
Рег.№ 31857-11
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
27 |
Белоярская АЭС; ПС Курчатовская 500/220 кВ; ОРУ 220 кВ; яч. 7, ОВ 220 кВ |
TG 145-420 (мод^ 245) КТ 0,2S Ктт = 1500/1 Рег.№ 15651-06 |
CPB 72-800 (мод.СРВ 245) КТ 0,2 К тн 220000/\3/100/\3 Рег.№ 15853-06 |
A1802RALXQV- P4GB-DW-4 КТ 0,2S/0,5 Рег.№ 31857-11 |
УССВ-2, рег. № 54074-13 / сервер станции |
УССВ-2, рег. № 54074-13 / АО «Концерн Росэнергоатом» |
|
CPB 72-800 (мод.СРВ 245) КТ 0,2 К тн 220000/\3/100/\3 Рег.№ 15853-06 | ||||||
|
Примечания:
| ||||||
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
|
Номер ИК |
Вид электрической энергии |
Границы основной погрешности ±6, % |
Границы погрешности в рабочих условиях ±6, % |
|
1-3 |
Активная Реактивная |
0,9 1,3 |
|
|
4-27 |
Активная Реактивная |
О | |
00 О | |
|
Пределы абсолютной погрешности синхронизации компонентов СОЕВ АИИС $ КУЭ к шкале координированного времени UTC (SU), (±) с | |||
|
Примечания:
| |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
27 |
|
Нормальные условия | |
|
параметры сети: | |
|
- напряжение, % от ином |
от 98 до 102 |
|
- ток, % от 1ном |
от 100 до 120 |
|
- коэффициент мощности |
0,8 |
|
- температура окружающей среды для счетчиков, °С |
от +21 до +25 |
|
- частота, Гц |
50 |
|
Условия эксплуатации | |
|
параметры сети: | |
|
- напряжение, % от ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 1 до 120 |
|
- коэффициент мощности cos9 (sm9) |
от 0,5 инд. до 1 емк |
|
- температура окружающей среды для ТТ и ТН, °С |
от -40 до +40 |
|
- температура окружающей среды для счетчиков, °С | |
|
Альфа А1800 |
от -40 до + 65 |
|
- температура окружающей среды для серверов, °С |
от +10 до + 35 |
|
- температура окружающей среды для УССВ |
от -10 до +55 |
|
- атмосферное давление, кПа |
от 80,0 до 106,7 |
|
- относительная влажность, %, не более |
98 |
|
- частота, Гц |
от 49,6 до 50,4 |
|
Надежность применяемых в АИИС КУЭ компонентов | |
|
Счетчики: | |
|
- среднее время наработки на отказ, ч, не менее | |
|
Альфа А1800 |
120000 |
|
УССВ-2: | |
|
- среднее время наработки на отказ, ч, не менее |
35000 |
|
Сервер станции и сервер АО «Концерн Росэнергоатом»: | |
|
- коэффициент готовности, не менее |
0,99 |
|
- среднее время восстановления работоспособности, ч, не | |
|
более |
1 |
|
Глубина хранения информации | |
|
Счетчики: | |
|
Альфа А1800 | |
|
- графиков нагрузки для одного канала с интервалом 30 | |
|
минут, сут, не менее |
1200 |
|
Сервер станции и сервер АО «Концерн Росэнергоатом»: | |
|
- хранение результатов измерений и информации о | |
|
состоянии средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера ИВК и сервера ИВКЭ с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- в журнале событий счетчика:
-
- параметрирования;
-
- пропадания напряжения;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВКЭ и сервера ИВК;
- защита на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на сервере ИВКЭ сервере ИВК.
