АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - измерительно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сервер сбора, обработки и хранения данных Курской атомной станции (далее - сервер Курской АЭС) с установленным программным обеспечением (ПО) «Пирамида 2.0», устройство синхронизации системного времени типа УССВ-2 (далее - УСВ), автоматизированные рабочие места операторов АИИС КУЭ, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер сбора, обработки и хранения данных АО «Концерн Росэнергоатом» (далее - сервер АО «Концерн Росэнергоатом») с установленным ПО «Пирамида 2.0», устройство синхронизации системного времени типа УССВ-2 (далее - УСВ), автоматизированные рабочие места операторов АИИС КУЭ (далее - АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал.

По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

• - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера Курской АЭС, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации в энергонезависимой памяти. Сервер Курской АЭС с периодичностью опроса не реже 1 раз в 30 мин. опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Сервер АО «Концерн Росэнергоатом» с периодичностью опроса не реже 1 раз в 30 мин. производит считывание из сервера Курской АЭС измерительной информации и журналов событий. Считанные данные подвергаются дальнейшей обработке и записываются в энергонезависимую память севера АО «Концерн Росэнергоатом».

Обмен информацией счетчиков электроэнергии и сервера Курской АЭС происходит по проводным и оптическим линиям ЛВС Курской атомной станции с использованием интерфейсов RS-485 и Ethernet. Обмен информацией между сервером Курской АЭС и сервером АО «Концерн Росэнергоатом» происходит по корпоративной сети передачи данных с использованием протокола TCP/IP. При выходе из строя линий связи АИИС КУЭ считывание данных из счетчиков электроэнергии производится в автономном режиме с использованием инженерного пульта (ноутбука) через встроенный оптический порт счетчиков электроэнергии.

Также АИИС КУЭ может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

От сервера АО «Концерн Росэнергоатом» информация в виде xml-файлов установленных форматов поступает на АРМ уровня ИВК по корпоративному каналу связи.

Передача информации от АРМ уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной подписью субъекта ОРЭМ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется по электронной почте в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ обеспечивает синхронизацию шкал времени всех компонентов системы с национальной шкалой времени UTC(SU).

В качестве основного источника синхронизации используются УСВ уровней ИВК и ИВКЭ, обеспечивающие формирование и передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем GPS/ГЛОНАСС. В качестве резервного источника синхронизации используется NTP-сервер ФГУП «ВНИИФТРИ»

(первого уровня, Stratum 1), обеспечивающий передачу точного времени через глобальную сеть Интернет. Синхронизация системного времени NTP-сервера ФГУП «ВНИИФТРИ» осуществляется от сигналов шкалы времени Государственного первичного эталона единиц времени, частоты и национальной шкалы времени. Таким образом, обеспечивается постоянное и непрерывное обновление данных   о текущем времени на сервере

АО «Концерн Росэнергоатом» и сервере филиала АО «Концерн Росэнергоатом» «Курская атомная станция». Резервный источник синхронизации используется при выходе из строя основного.

Сравнение шкалы времени счетчиков со шкалой времени сервера Курской АЭС осуществляется во время сеанса связи со счетчиком (не реже одного раза в 30 мин.). При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера Курской АЭС равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчиков электрической энергии, сервера Курской АЭС, сервера АО «Концерн Росэнергоатом» отражают факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ 422200.094/24 нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера Курской АЭС. Дополнительно заводской номер 422200.094/24 указан в формуляре АИИС КУЭ.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

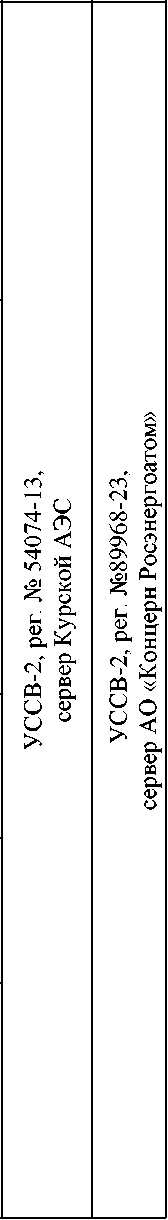

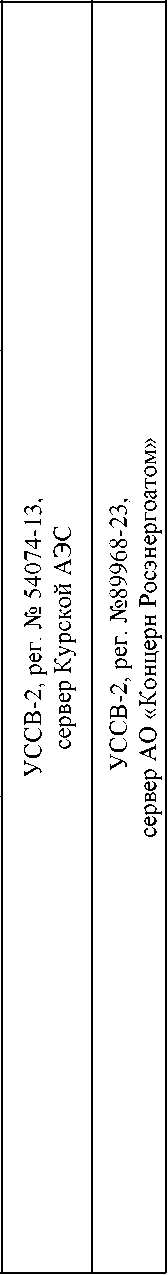

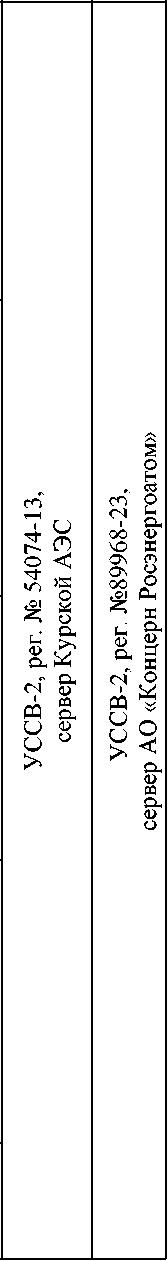

Таблица 2 - Состав измерительных каналов (далее -ИК) АИИС КУЭ

A1802RAL-

P4G-DW-4

КТ 0,2S/0,5 Рег. № 31857-11

A1802RAL-

P4G-DW-4

КТ 0,2S/0,5 Рег. № 31857-06

A1802RAL-

P4G-DW-4

КТ 0,2S/0,5 Рег. № 31857-11

A1802RAL-

P4GB-DW-4

КТ 0,2S/0,5 Рег. № 31857-11

A1802RAL-P4G-DW-4

КТ 0,2S/0,5

Рег. № 31857-06

A1802RAL-P4G-DW-4 КТ 0,2S/0,5

Рег. № 31857-11

СЭТ-

4ТМ.03М.16

КТ 0,2S/0,5 Рег. № 36697-17

A1802RAL-P4G-DW-4 КТ 0,2S/05

Рег. № 31857-11

u aj

aj

I- S о Э &И в

Таблица 3 - Основные

ИК АИИС КУЭ

Таблица 4 - Основные технические

АИИС КУЭ

Надежность системных решений:

- защита от кратковременных сбоев питания сервера ИВКЭ, ИВК с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты.

В журналах событий фиксируются факты:

• - в журнале событий счетчиков, ИВКЭ, ИВК:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчиков;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательных коробок;

• - серверов ИВКЭ, ИВК;

- защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчики;

• - установка пароля на серверах.
