АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сервер филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция», программное обеспечение (ПО) «Пирамида 2.0», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АО «Концерн Росэнергоатом», ПО «Пирамида 2.0», УСВ, каналообразующую аппаратуру, АРМ, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Далее информация при помощи технических средств приема-передачи данных поступает на сервер АО «Концерн Росэнергоатом», где осуществляется обработка, формирование и хранение поступающей информации, оформление отчетных документов.

Также уровень ИВК может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ).

От сервера АО «Концерн Росэнергоатом» информация в виде xml-файлов установленных форматов поступает на АРМ уровня ИВК по корпоративному каналу связи.

Передача информации от АРМ уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по электронной почте в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ обеспечивает синхронизацию шкал времени всех компонентов системы с национальной шкалой времени UTC(SU).

В качестве основного источника синхронизации используются сигналы глобальной навигационной спутниковой системы (ГНСС), по которым синхронизируются УСВ уровней ИВК и ИВКЭ, обеспечивающие формирование и передачу шкалы времени, синхронизированной с национальной шкалой координированного времени РФ UTC(SU).

В качестве резервного источника синхронизации используются NTP-серверы ФГУП «ВНИИФТРИ» (первого уровня, Stratum 1), обеспечивающие передачу информации о точном времени через глобальную сеть Интернет. По данным NTP-серверам, по NTP протоколу синхронизируются сервер филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция» и сервер АО «Концерн Росэнергоатом». Таким образом обеспечивается постоянное обновление данных о текущем значении времени на всех компонентах АИИС КУЭ. Резервный источник синхронизации используется при выходе из строя основного.

Сравнение шкал времени счетчиков и сервера филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция» осуществляется во время сеанса связи со счетчиками, но не реже одного раза в 30 мин. Корректировка шкал времени счетчиков производится при расхождении шкал времени счетчиков и сервера филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция» более ±2 с.

Журналы событий счетчиков и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция» наносится на этикетку, расположенную на тыльной стороне сервера филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция», типографским способом. Дополнительно заводской номер 1553430 указывается в формуляре.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

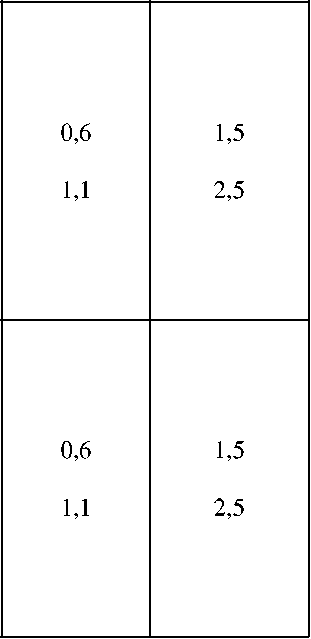

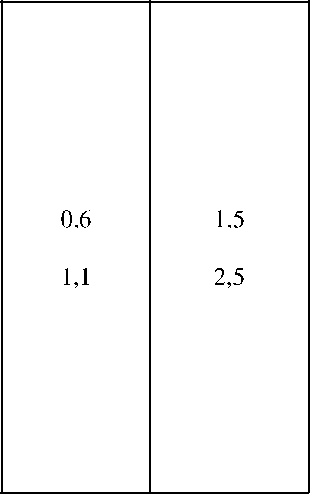

Таблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики

Актив-

ная

Активная

Реактивная

Реактивная

Реактивная

Актив-

ная

Реактив-

ная

Актив-

ная

Актив-

ная

Активная

Реактивная

Реактивная

Реактивная

Актив-

ная

Реактив-

ная

Актив-

ная

Актив-

ная

Активная

Реактивная

Реактивная

A1802RALXQV-

P4GB-DW-4

Кл.т. 0,2S/0,5 Рег. № 31857-11

Реактивная

Активная

Примечания:

• 1   В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2   Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3   Погрешность в рабочих условиях указана для ИК №№ 1-3 для силы тока 5 % от 1ном, для остальных ИК - для силы тока 2 % от 1ном; cos9 = 0,8инд.

• 4   Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичные утвержденного типа, а также замена серверов без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические

ИК

Надежность системных решений: защита от кратковременных сбоев питания серверов с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте. В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.

• -   журнал серверов: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и серверах; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

серверов.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; серверов.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); серверах (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).
