Наименование

Обозначение

Кол-во

Примечание

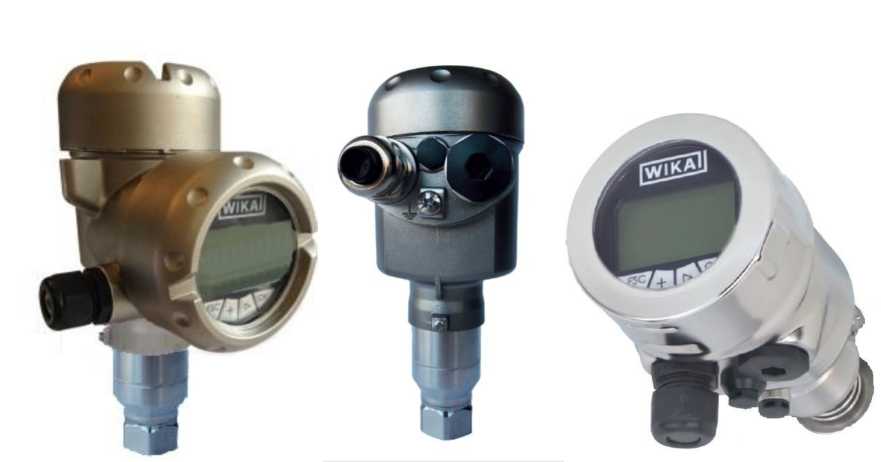

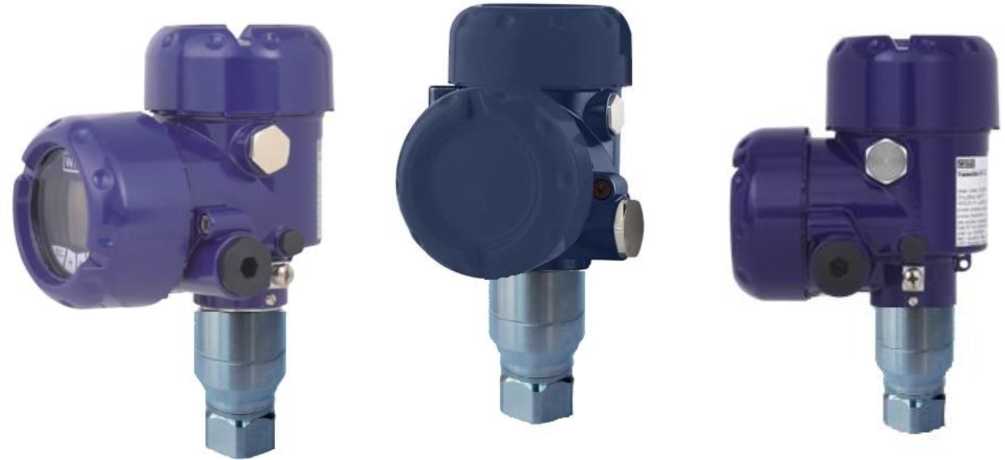

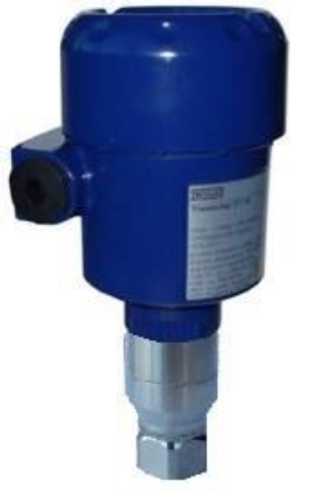

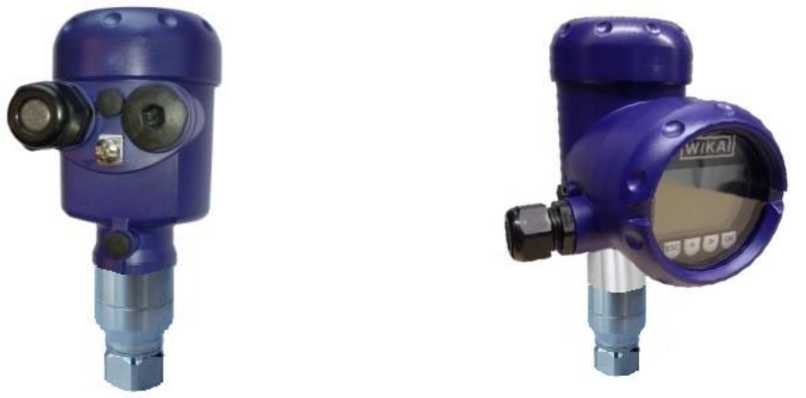

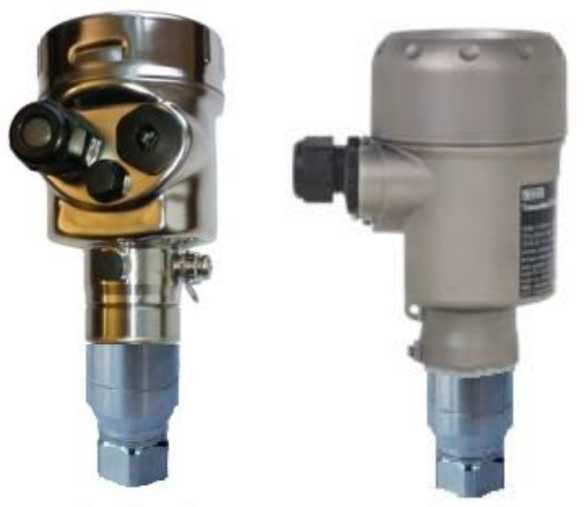

Преобразователь давления

IPT-20-Z, IPT-20-G

1 шт.

исполнение в соответствии с заказом

Паспорт

-

1 экз.

-

Руководство по эксплуатации

-

1 экз.

Допускается поставлять 1 экз. на партию преобразователей, поставляемых в один адрес

Методика поверки

МП 202-007-2020

1 экз.

HART-коммуникатор

_-

1 шт.

По дополнительному заказу

Программное обеспечение

«PACTware»

1 шт.

Переносной коммуникатор с Bluetooth и ИК интерфейсом

-

1 шт.

По дополнительному заказу

Нижний предел измерений, Pmin

Максимальный верхний предел измерений, Pmax

Минимальный интервал измерений,

^Pint.min

Максимальный коэффициент перенастройки TD ⁽²⁾

- измерение избыточного давления, МПа ⁽¹⁾

0

400

200

2

- измерение разности давлений, МПа ⁽¹⁾

0

400

200

2

Примечания:

• ¹⁾ В соответствии с заказом допускается изготовление преобразователей в других единицах измерения давления, допущенных к применению в РФ.

• ²⁾ В соответствии с заказом допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённых в таблице максимального верхнего и нижнего пределов измерений, но не менее минимального интервала измерений Pint.min. Максимальный коэффициент перенастройки равен отношению TD = (Pmax - Pmin) / Pint.min.

Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности (в диапазоне температур окружающей среды от +15 до +25 °С), % ^{1) 2)}

Без перенастройки диапазона измерений

С перенастройкой диапазона измерений с коэффициентом перенастройки 1 < TD < 2

±1,0

±1,0 • TD

Примечания:

• ¹⁾ Вариация выходного сигнала не превышает 0,5 значения допускаемой основной приведенной (от настроенного диапазона измерений) погрешности.

• ²⁾ Пределы допускаемой основной приведенной (от настроенного диапазона измерений)

погрешности при измерении разности давлений определяются по формуле          -|- у₂^г

где Yi - пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности первого преобразователя («ведущего»), у₂ - пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности второго преобразователя («ведомого»).

Наименование характеристики

Значение

Выходные сигналы: ⁴⁾

• - аналоговый сигнал постоянного тока, мА

• - аналоговый сигнал напряжения постоянного тока, В

• - цифровые сигналы

от 0 до 20; от 4 до 20; от 20 до 4 от 0 до 5; от 0 до 10; от 1 до 5;

от 0,5 до 4,5; от 1 до 6; от 10 до 0

HART, PROFIBUS РА,

FOUNDATION Fieldbus, Bluetooth

Параметры электрического питания: ⁴⁾

- напряжение постоянного тока, В

(в зависимости от исполнения и вида выходного сигнала)

от 8 до 36; от 12 до 36; от 9 до 36;

от 9,6 до 35; от 16 до 35; от 9 до 32; от 9,6 до 32; от 13,5 до 32; от 9,6 до 30;

от 16 до 30; от 9 до 24; от 13,5 до 24; от 9 до 17,5; от 13,5 до 17,5

Условия эксплуатации:

Температура окружающей среды, °С ⁴⁾

Относительная влажность окружающей среды, %

от -15 до +70 ¹⁾; от -20 до +70 ¹⁾; от -12 до +70 ¹⁾; от -40 до +80 ²⁾; от -12 до +80 ²⁾; от -60 до +80 ³⁾ до 98

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа

от +15 до +25

от 30 до 80

от 86 до 106

Степень защиты от проникновения внешних твердых предметов и воды по ГОСТ 14254-2015 ⁴⁾

• - корпуса

• - дисплейного модуля

IP66/67; IP66/68

IP20; IP40

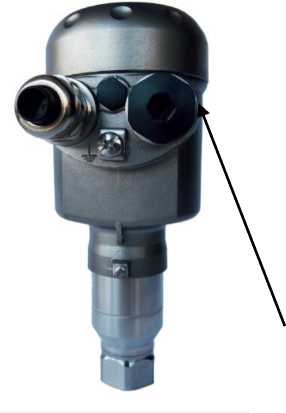

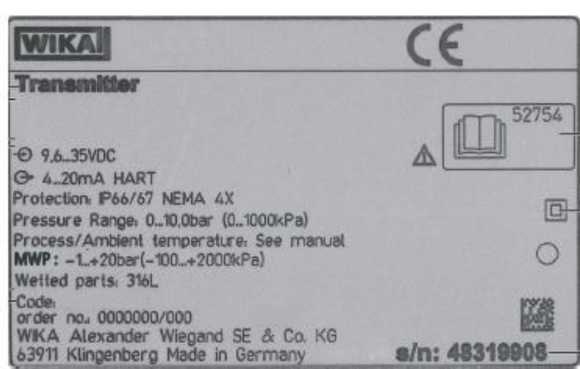

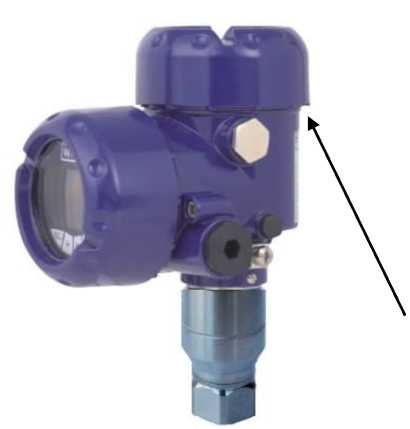

Маркировка взрывозащиты ^{3) 4)}

0Ex ia IIC T6...T1 Ga X; Ga/Gb Ex ia IIC T6...T1 X;

1Ex ib IIC T6...T1 Gb X; Ex ia ta IIIC T80...T440°C Da; Ex ia tb IIIC T80...Т440 °C Db; Ga/Gb Ex d ia IIC T6...T1 X;

1Ex d ia IIC T6...T1 Gb X

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

от 77,0x107,5x117,0

длина^хширина^хвысота ⁴⁾

до 200,0x200,0x471,0

Масса в зависимости от конструктивного исполнения, кг, не более ⁴⁾

от 1,2 до 10,5

Средний срок службы, лет

15 лет

Средняя наработка на отказ, ч

150000

Примечания:

• ¹⁾ Исполнение с дисплейным модулем

• ²⁾ Исполнение без дисплейного модуля

• ³⁾ Опционально

• ⁴⁾ В зависимости от исполнения, конкретные значения приведены в паспорте.
