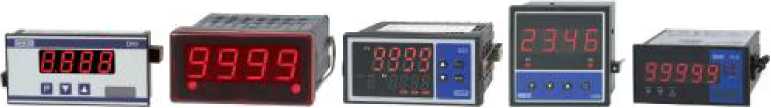

Наименование характеристики

Значение характеристики

Диапазон входного сигнала, мА

от 4 до 20

Пределы допускаемой абсолютной погрешности в

± (0,003 •АХ¹⁾ + 1 ед. мл. разряда)

настроенном диапазоне измерений в ед. изм. первичного преобразователя

Напряжение питания постоянным током, В

5,1 ± 0,3 (от контура от 4 до 20 мА)

Потребляемая мощность, В^А, не более

0,15

Дисплей

4-х разрядный цифровой дисплей с 7-сегментными цифрами, красный

Разрешение дисплея

от минус 1999 до 9999

Габаритные размеры (В ШД), мм, не более

41x48x96

в корпусе настенного крепления

60x92x160

Масса, г, не более

50

в корпусе настенного крепления

300

Условия эксплуатации:

Диапазон температуры окружающего воздуха, ^оС

от 0 до 60

Диапазон относительной влажности окружающего воздуха, %

от 0 до 80

Условия транспортирования и хранения: Диапазон температуры окружающего воздуха, ^оС Диапазон относительной влажности окружающего

от минус 20 до 80

воздуха, %

от 0 до 80

Средний срок службы, лет

10

Наименование характеристики

Значение характеристики

1

2

Диапазон измерений входных сигналов в темпера-о

турном эквиваленте, С

от минус 270 до 1750

Диапазон входных унифицированных сигналов силы постоянного тока, мА напряжения постоянного тока, В

от 0 до 20;

от 0 до 10

Пределы допускаемой абсолютной погрешности в настроенном диапазоне измерений в ед. изм. первичного преобразователя

таблица 4

Напряжение питания постоянного тока, В

9-28

Потребляемая мощность, В^А, не более

0,85

1

2

Дисплей

4 -х разрядный цифровой дисплей с 7-сегментными цифрами, красный

Разрешение дисплея

от минус 1999 до 9999

Интерфейс

EASYBUS

Габаритные размеры, мм, не более ВхШхД

24x65x48

Масса, г, не более

50

Условия эксплуатации:

Диапазон температуры окружающего воздуха, ^оС Диапазон относительной влажности окружающего воздуха, %

от минус 20 до 50

от 0 до 80

Условия транспортирования и хранения:

Диапазон температуры окружающего воздуха, ^оС

Диапазон относительной влажности окружающего воздуха, %

от минус 30 до 70

от 0 до 80

Средний срок службы, лет

10

Элемент на входе

Диапазоны измерений

Пределы допускаемой абсолютной погрешности

Примечания

Типы первичных преобразователей

1

3

4

5

Термопреобразователи сопротивления

Pt100 (а=0,00385)

3-х провод. схема подключения

от минус 50 до 200 °C от минус 200 до 850 °C

± ^^^flmax - Tmin) + 1 ед. мл. р.) °C

± ^^^flmax - Tmin) + 1 ед. мл. р.) °C

макс. допус тимая нагрузка на провод: 20 Ом

Pt1000 (а=0,00385)

2-х провод. схема подключения

от минус 200 до 850 °C

± (0,005 •(Imax - Tmin) + 1 ед. мл. р.) °C

Термоэлектрические преобразователи

Тип К (NiCr-Ni)

от минус 270 до 1350 °C

± (0,003•(rmax - Tmin) + 1 ед. мл. р.) °C

Тип J (Fe-CuNi)

от минус 170 до 950 °C

± (0,003 •dmax - Tmin) + 1 ед. мл. р.) °C

Тип S (PtRh-Pt)

от минус 50 до 1750 °C

± (0,005<Т_1П£К - Tmin) + 1 ед. мл. р.) °C

Тип T (Cu-CuNi)

от минус 270 до 400 °C

± (0,003 -(r_max - Tmin) + 1 ед. мл. р.) °C

Тип N (NiCrSi-NiSi)

от минус 270 до 1300 °C

± (0,003 ^max - Tmin) + 1 ед. мл. р.) °C

Датчик с унифицированным вых. сигналом силы постоянного тока

от 0 до 20 мА от 4 до 20 мА

± (0,002 • АХ ¹⁾ +1 ед. мл. р.) мА ± (0,002 • АХ ¹⁾ + 1 ед. мл. р.) мА

Входное сопротивление 125 Ом

Датчик с унифицированным вых. сигналом напряжения постоянного тока

от 0 до 50 мВ от 0 до 1 В от 0 до 2 В

± (0,003 • АХ ¹⁾ + 1 ед. мл. р.) мВ ± (0,002 • АХ ¹⁾ + 1 ед. мл. р.) В ± (0,002 •АХ ¹⁾ + 1 ед. мл. р.) В

Входное сопротивление не менее 10 кОм

от 0 до 10 В

± (0,002 • АХ ¹⁾ + 1 ед. мл. р.) В

не менее

300 кОм

Наименование характеристики

Значение характеристики

1

2

Диапазон измерений входных сигналов в температурном эквиваленте, °С

от минус 270 до 2315

Диапазон входных унифицированных сигналов силы постоянного тока, мА напряжения постоянного тока, В

от 0 до 20

от 0 до 10

Пределы допускаемой абсолютной погрешности в настроенном диапазоне измерений в ед. изм. первичного преобразователя

таблица 6

Напряжение питания:

Переменного тока

Постоянного тока

100 - 240 В (допуск: AC 85 - 264 В), 24 В (допуск: 20 - 28 В), 50/60 Гц

24 В (допуск: 20 - 28 В)

Потребляемая мощность, В^А

10

Дисплей

• - Индикация показаний (PV)

• - Индикация настроек (SV)

Два 4-х разрядных цифровых дисплея с 7-сегментными цифрами, красный, высота символов 16 мм зеленый, высота символов 10 мм

Разрешение дисплея

от минус 1999 до 9999

Интерфейс

RS-485

Выходной сигнал

от 4 до 20 мА, нагрузка не более 500 Ом от 0 до 20 мА, нагрузка не более 500 Ом ¹⁾ от 0 до 1 В, нагрузка не более 100 кОм ¹⁾ от 0 до 5 В, нагрузка не более 500 кОм ¹⁾ от 0 до 5 В, нагрузка не менее 500 кОм ¹⁾ от 0 до 10 В, нагрузка не менее 1 МОм¹⁾

Габаритные размеры (В ШД), мм, не более

48 х 98,5 х 106,2

Масса, г, не более

300

Условия эксплуатации:

Диапазон температуры окружающего воздуха, ^оС Диапазон относительной влажности окружающего воздуха, %

от 0 до 50

от 35 до 85 (без конденсата)

Условия транспортирования и хранения:

Диапазон температуры окружающего воздуха, ^оС Диапазон относительной влажности окружающего воздуха, %

от минус 20 до 50

от 35 до 85 (без конденсата)

Средний срок службы, лет

10

Элемент на входе

Диапазоны измерений

Пределы допускаемой абсолютной погрешности

Примечания

Типы первичных преобразователей

1

2

3

4

Термопреобразователи сопротивления

Pt100 (а=0,00385)

3-х провод. схема

от минус 200 до 850 °C от минус 199,9 до 850 °C

± (0,001-(TmaK - Tmin) + 1 ед. мл. р.) °C ± (0,00В(Т_1пах - Tmin) + 1 ед. мл. р.) °C

макс. допусти мая нагрузка

1

2

3

4

JPt1000 (а=0,003916)

3-х провод. схема

от минус 200 до 500 °C от минус 199,9 до 500 °C

± (0,001 •(Т_тах - Tmin) + 1 ед. мл. р.) °C

± 1 °C

на провод:

20 Ом

Термоэлектрические преобразователи¹'¹

Тип К (NiCr-Ni)

от минус 200 до 0 °C выше 0 до 1370 °C от минус 199,9 до 0 °C выше 0 до 400 °C

± (0,004<Т_1П£К - Tmin) + 1 ед. мл. р.) °C ± (0,002<Т_1П£К - Tmin) + 1 ед. мл. р.) °C ± (0,004<Т_1П£К - Tmin) + 1 ед. мл. р.) °C ± 2 °C

Тип J (Fe-CuNi)

от минус 200 до 0 °C выше 0 до 1000 °C

± (0,004<Т_1П£К - Tmin) + 1 ед. мл. р.) °C

± (0,002<Т_1П£К - Tmin) + 1 ед. мл. р.) °C

Тип R (PtRh-Pt)

от 0 до 200 °C выше 200 до 1760 °C

± 6 °C

± (0,002•(Тmax - Tmin) + 1 ед. мл. р.) °C

Тип S (PtRh-Pt)

от 0 до 200 °C выше 200 до 1760 °C

± 6 °C

± (0,002•(Тmax - Tmin) + 1 ед. мл. р.) °C

Тип B (PtRh-Pt)

от 300 до 1820 °C

± (0,002•(Тmax - Tmin) + 1 ед. мл. р.) °C

Тип E (NiCr-CuNi)

от минус 200 до 0 °C выше 0 до 800 °C

± (0,004^л(Т_т8к - Tmin) + 1 ед. мл. р.) °C

± (0,002^(Т_т8к - Tmin) + 1 ед. мл. р.) °C

Тип T (Cu-CuNi)

от минус 199,9 до 0 °C выше 0 до 400 °C

± ^^^max - Tmin) + 1 ед. мл. р.) °C

± 2 °C

Тип N (NiCrSi-NiSi)

от 0 до 200 °C выше 200 до 1300 °C

± ^^^max - Tmin) + 1 ед. мл. р.) °C

± (0,002^(Т_т1к - Tmin) + 1 ед. мл. р.) °C

Датчик с унифицированным вых. сигналом силы постоянного тока

от 0 до 20 мА от 4 до 20 мА

± (0,002 • АХ²' + 1 ед. мл. р.) мА

± (0,002 • АХ²⁾ + 1 ед. мл. р.) мА

Датчик с унифицированным вых. сигналом напряжения постоянного тока

от 0 до 1 В от 0 до 5 В от 1 до 5 В от 0 до 10 В

± (0,002 • АХ²⁾ + 1 ед. мл. р.) В ± (0,002 • АХ₂²₎⁾ + 1 ед. мл. р.) В ± (0,002 • АХ₂²₎⁾ + 1 ед. мл. р.) В ± (0,002 • АХ²⁾ + 1 ед. мл. р.) В

Выходной сигнал

от 4 до 20 мА от 0 до 20 мА₃₎³⁾

от 0 до 1 В ³⁾ от 0 до 5 В ³⁾ от 1 до 5 В ³₃⁾₎ от 0 до 10 В ³⁾

± (0,003 • ВПИ⁴⁾) мА ± (0,003 • ВПИ) мА ± (0,003 • ВПИ) В

± (0,003 • ВПИ) В

± (0,003 • ВПИ) В ± (0,003 • ВПИ) В

нагрузка менее 500 Ом

Наименование характеристики

Значение характеристики

1

2

Диапазон входного сигнала силы постоянного тока, мА

от 4 до 20 при нагрузке не более 100 Ом от 0 до 20 при нагрузке не более 100 Ом¹'

Напряжения постоянного тока, В

от 0 до 5 при нагрузке не менее 150 кОм¹' от 0 до 10 при нагрузке не менее 150 кОм¹'

1

2

Пределы допускаемой абсолютной погрешности в настроенном диапазоне измерений в ед. изм. первичного преобразователя

± (0,001 • АХ²⁾ + 1 ед. мл. разряда)

Напряжение питания переменного тока, В с частотой, Гц

230 ± 10 %, 50/60;

115 ± 10 %, 50/60

Потребляемая мощность, В^А, не более

8

Дисплей

4-х разрядный цифровой дисплей с 7-сегментными цифрами, красный

Разрешение дисплея

от минус 999 до 9999

Габаритные размеры (ВхШхД), мм, не более

96 х 71 х 96

Масса, г, не более

530

Условия эксплуатации:

Диапазон температуры окружающего воздуха, ^оС Диапазон относительной влажности окружающего воздуха, %

Условия транспортирования и хранения:

Диапазон температуры окружающего воздуха, ^оС Диапазон относительной влажности окружающего воздуха, %

от 0 до 60

от 0 до 75

от минус 20 до 80

от 0 до 75

Средний срок службы, лет

10

Наименование характеристики

Значение характеристики

исполнение DI35-M

исполнение DI35-D

1

2

3

Диапазон входных унифицированных сигналов силы постоянного тока, мА напряжения постоянного тока, В

от 0 до 20

от 0 до 10

Диапазон измерений входных сигналов в темпера-о

турном эквиваленте, С

от минус 260 до 1767

-

Количество входных каналов

1

2

Пределы допускаемой основной абсолютной погрешности в настроенном диапазоне измерений в ед. изм. первичного преобразователя

таблица 9

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры ниже 20 °С и выше 40 °С на 1 °С, в настроенном диапазоне измерений, %

0,005

Потребляемая мощность, В^А

15

Дисплей

5-ти разрядный цифровой дисплей с 7-сегментными цифрами, красный

Разрешение дисплея

от минус 9999 до 99999

Интерфейс

RS-232 или RS-485

1

2                       3

Напряжение питания:

Переменного тока

Постоянного тока

(230 ± 10 %) В, 50 / 60 Гц, (115 ± 10 %) В, 50 / 60 Гц ¹⁾

(24 ± 10%) В ¹⁾

Выходной сигнал

от 4 до 20 мА, нагрузка не более 500 Ом от 0 до 20 мА, нагрузка не более 500 Ом ¹⁾ от 0 до 10 В, нагрузка не более 1 кОм ¹⁾

Габаритные размеры, мм, не более

ВхШхД

48x107x134            48x107x148

Масса, г, не более

450

Условия эксплуатации:

Диапазон температуры окружающего воздуха, ^оС

Диапазон относительной влажности окружающего воздуха, %

от 0 до 60

до 75 (без конденсата)

Условия транспортирования и хранения:

Диапазон температуры окружающего воздуха, ^оС Диапазон относительной влажности окружающего воздуха, %

от минус 20 до 80 до 75 (без конденсата)

Средний срок службы, лет

10

Метрологические характе

ристики модификации DI35

Элемент на входе

Диапазоны измерений

Пределы допускаемой абсолютной погрешности

Примечания

Типы первичных преобразователей

1

2

3

4

Термопреобразователи сопротивления (для исполнения DI35-M)

Pt100; Pt200; Pt500; Pt1000 (a=0,00385) 2-х; 3-х; 4-х провод. схема подключения

от минус 200 до 850 °C

± (0,0004<Т_1П£К - Tmin) + 1 ед. мл. р.) °C

Термоэлектрические преобразователи (для исполнения DI35-M)

Тип К (NiCr-Ni)

от минус 250 до 1271 °C

± (0,0005 •(Imax - Tmin) + 1 ед. мл. р.) °C

Тип J (Fe-CuNi)

от минус 210 до 1200 °C

± (0,0005 •(Т_тах - Tmin) + 1 ед. мл. р.) °C

Тип R (PtRh-Pt)

от 0 до 1760 °C

± (0,0007•(Тma_X - Tmin) + 1 ед. мл. р.) °C

Тип S (PtRh-Pt)

от 0 до 1760 °C

± (0,0006•(Тma_X - Tmin) + 1 ед. мл. р.) °C

Тип B (PtRh-Pt)

от минус 100 до 1810 °C

± (0,001-(Т_так - Tmin) + 1 ед. мл. р.) °C

Тип E (NiCr-CuNi)

от минус 260 до 1000 °C

± (0,0006•(Тma_X - Tmin) + 1 ед. мл. р.) °C

Тип T (Cu-CuNi)

от минус 240 до 400 °C

± (0,0007•(Тma_X - Tmin) + 1 ед. мл. р.) °C

Тип N (NiCrSi-NiSi)

от минус 250 до 1300 °C

± (0,0006•(Тma_X - Tmin) + 1 ед. мл. р.) °C

Тип L (Fe-CuNi)

от минус 200 до 800 °C

± (0,0006•(Тma_X - Tmin) + 1 ед. мл. р.) °C

Датчик с унифицированным вых. сигналом силы постоянного тока (для исполнений DI35-M и DI35-D)

от 0 до 20 мА

от 4 до 20 мА

± (0,0002 • АХ¹⁾ + 1 ед. мл. р.) мА

± (0,0002 • АХ¹⁾ + 1 ед. мл. р.) мА

1

2

3

4

Датчик с унифицированным вых. сигналом напряжения постоянного тока (для исполнения DI35-M)

от 0 до 18 мВ от 0 до 35 мВ от 0 до 75 мВ от 0 до 150 мВ от 0 до 300 мВ от 0 до 600 мВ от 0 до 1250 мВ от 0 до 2500 мВ от 0 до 5 В от 0 до 10 В

± (0,0006 • АХ¹-¹ + 1 ед. мл. р.) мВ ± (0,0006 • АХ¹-¹ + 1 ед. мл. р.) мВ ± (0,0004 • АХ₁¹⁾₎ + 1 ед. мл. р.) мВ ± (0,0003 • АХ¹⁾ + 1 ед. мл. р.) мВ ± (0,0003 • АХ¹⁾ + 1 ед. мл. р.) мВ ± (0,0003 • АХ¹⁾ + 1 ед. мл. р.) мВ ± (0,0003 • АХ₁¹⁾₎ + 1 ед. мл. р.) мВ ± (0,0003 • АХ₁¹⁾₎ + 1 ед. мл. р.) мВ ± (0,0002 • АХ₁¹⁾₎ + 1 ед. мл. р.) мВ ± (0,0001 • АХ¹⁾ + 1 ед. мл. р.) мВ

Датчик с унифицированным вых. сигналом напряжения постоянного тока (для исполнения DI35-D)

от 0 до 10 В

± (0,0001 • АХ¹⁾ + 1 ед. мл. р.) В

Выходной сигнал

от 4 до 20 мА от 0 до 20 мА от 0 до 10 В

± (0,001 •ВПИ) мА ± (0,001 •ВПИ) мА

± (0,001 •ВПИ) В

внутреннее со-противление

100 Ом
