Элемент на входе

Диапазоны измерений

Пределы допускаемой основной абсолютной погрешности преобразования сигнала

Минимальный диапазон измерений

Типы первичных преобразователей

1

3

4

5

Термопреобразовате

ли сопротивления

Pt100   (а=0,00385)

JPt100 (а=0,003916)

Ni100 (а=0,00618)

от минус 200 до 850 °C от минус 200 до 500 °C от минус 60 до 250 °C

± 0,10 °C в диапазоне от минус 200 °C до 200 °C; ±(0,1 °C + 0,0001^|Т¹⁾-200 °C|) выше 200 °C

10 °C или

3,8 Ом (наибольшее значение)

Pt х (где 100< х < 1000)

от минус 200 до 850 °C

Pt х (где х < 100)

Равен значению Pt100, умноженному на коэффициент 100/х

Терморезистор

от 0 до 8380 Ом

±0,053 Ом или 0,00015^R¹⁾ при R< 890 Ом;

±0,128 Ом или 0,00015^R при R< 2140 Ом;

±0,263 Ом или 0,00015^R при R< 4390 Ом;

±0, 503 Ом или 0,00015^R при

R< 8380 Ом

4 Ом

Потенциометр

от 10 до 100 кОм

^Макс.К^част/полн ± ^0,005 •^^полн

10 кОм

Термоэлектрические преобразователи

Тип К (NiCr-Ni)

от минус 150 до 1300 °C

±(0,4 °C+0,002-|Т|) в диапазоне от минус 150 °C до 0 °C;

50 °C или

2 мВ (наи-

±(0,4 °C+0,0004^ |Т|) в диапазоне от 0 °C до 1300 °C

большее значение)

Тип J (Fe-CuNi)

от минус 150 до 1200 °C

±(0,3 °C+0,002-|Т|) в диапазоне от минус 150 °C до 0 °C;

±(0,3 °C+0,0003^ |Т|) выше 0 °C

Тип E (NiCr-CuNi)

от минус 150 до 1000 °C

Тип T (Cu-CuNi)

Тип U²⁾ (Cu-CuNi)

от минус 150 до 400 °C от минус 150 до 600 °C

±(0,4 ^+0,002^^) в диапазоне от минус 150 °C до 0 °C;

±(0,4 °C+0,0001- |Т|) выше 0 °C

Тип L²⁾  (Fe-CuNi)

от минус 150 до 900 °C

±(0,3 °C+0,001- |Т|) в диапазоне от минус 150 °C до 0 °C;

±(0,3 °C+0,0003^ |Т|) выше 0 °C

Тип N (NiCrSi-NiSi)

от минус 150 до 1300 °C

±(0,5 ^о€+0,002-|Т|) в диапазоне от минус 150 °C до 0 °C;

±(0,5 °C+0,0003^ |Т|) выше 0 °C

Тип R (PtRh-Pt)

Тип S (PtRh-Pt)

от минус 50 до 1600 °C от минус 50 до 1600 °C

±(1,45 ^+0,0012^- 400 °C|) в диапазоне от 50 °C до 400 °C;

±(1,45 °C+0,0001•|Т- 400 °C|) в диапазоне от 400 °C до 1600 °C

150 °C

Тип B (PtRh-Pt)

от 450 до 1820 °C

±(1,7 °C+0,002^ |Т-1000 °C|) в диапазоне от 450 °C до1000 °C;

±1,7 °C выше 1000 °C

200 °C

Термодатчик с зависимостью напряжения от температуры

от минус 500 до 1800 мВ

±(10 мкВ+ 0,0003JU¹⁾|) при U<1160 мВ;

±(15 мкВ+ 0,0007-|U|) выше 1160 мВ

4 мВ

Аналоговый выход

от 4 до 20 мА; от 20 до 4 мА

±(0,0003^ (Imax¹⁾ - Imin)) мА

Компенсация холодного спая (КХС)

±0,8 °C

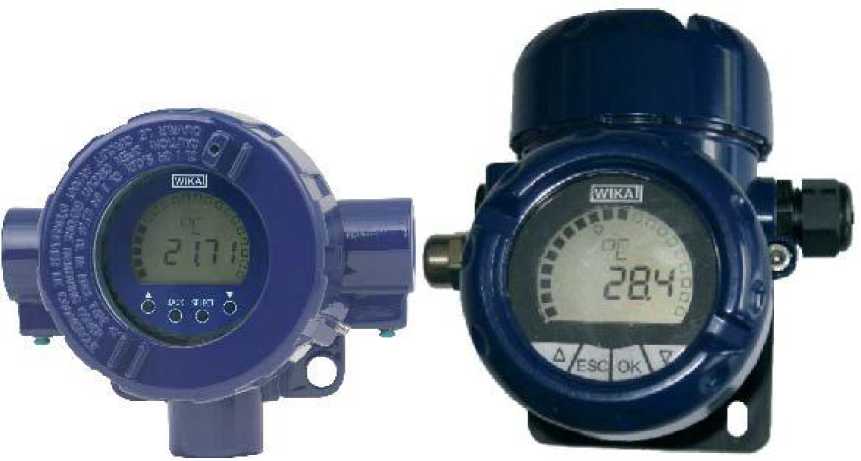

TIF50

TIF52, TIF62

Дисплей

минус 9999  99999

± 0,001 диапазона измерений, °C

± 0,0005 диапазона изме-рений,°(’

Типы первичных преобразователей

Пределы дополнительной погрешности в диапазоне от минус 40 °С до 85 °С

Т ермопреобразователи сопротивления

Pt100   (а=0,00385)

JPt100 (а=0,003916)

Ni100 (а=0,00618)

± (0,06 °C + 0,00015-|Т|)

Pt х (где 100< х < 1000)

Pt х (где х < 100)

Равен значению Pt100, умноженному на коэффициент 100/х

Терморезистор

± (0,01 Ом + 0,0001 • R)

Потенциометр

± 0,0001 • R

Термоэлектрические преобразователи

Тип E

± (0,1 °C + 0,00015 -|Т|) выше минус 150 °С

Тип J

± (0,07 °C + 0,0002 -|Т|) выше минус 150 °С

Тип Т

Тип U

± (0,07 °C + 0,0004 • |Т|) в диапазоне от минус 150 °C до 0 °C;

± (0,07 °C + 0,0001 -|Т|) выше 0 °С

Тип R

± (0,3 °C + 0,0001 -|Т - 400 °C|) в диапазоне от 50 °С до 1600 °C

Тип S

± (0,3 °C + 0,00015 -|Т - 400 °C|) в диапазоне от 50 °С до 1600 °C

Тип L

± (0,07 °C + 0,0002 • |Т|) в диапазоне от минус 150 °C до 0 °C;

± (0,07 °C + 0,00015 •Т) выше 0 °С

Тип К

± (0,1 °C + 0,0002 -|Т|) в диапазоне от минус 150 °C до 1300 °C

Тип N

± (0,1 °C + 0,0005 -|Т|) в диапазоне от минус 150 °C до 0 °C;

± (0,1 °C + 0,0002 •Т) выше 0 °С

Тип B

± (0,4 °C + 0,0002 -|Т- 1000 °C|) в диапазоне от 450 °C до 1000 °C;

± (0,4 °C + 0,00005 -|Т- 1000 °C|) выше 1000 °С

Термодатчик с зависимостью напряжения от температуры

± (2 мкВ + 0,0002 -|U|) при U<1160 мВ; ± (100 мкВ + 0,0008 -|и|) выше 1160 мВ

Аналоговый выход

±(0,0003^ (Imax - Imin)) мА

Дисплей

± 0,001 диапазона измерений, °C

Компенсация холодного спая (КХС)

±0,1 °C

Наименование характеристики

Значение

Измерительный ток, мА, не более

0,3

Компенсация холодного спая

Есть

Схемы подключений

ТС - 2-х; 3-х; 4-х пр.;

2-х пр.- для остальных датчиков

Количество измерительных каналов

1 -2-х; 3-х; 4-х,

2¹⁾ - 2-х пр.

Аналоговый выход, настраиваемый, мА

4 - 20, 20 - 4

2-х пр. схема

Пределы выходного сигнала, настраиваемые, мА нижний верхний

-неактивный нижний верхний

- специальный, подстраиваемый пользователем нижний

верхний

3,8

• 20.5

3,6

• 21.5

от 3,6 до 4,0 от 20,0 до 21,5

Значение тока для сигнализации, настраиваемое, мА нижнее

верхнее

-по умолчанию нижнее

3,6(3,5)

21,0(21,5)

от 3,5 до 12

верхнее

от 12 до 23

Пределы выходного сигнала в режиме симуляции, мА

от 3,5 до 23

Сопротивление нагрузки

без HART^®

с HART®

Ra<(Ub-10,5 B)/0,023 A, где Ra (Ом), Ub(B)

Ra<(Ub-11,5 B)/0,023 A, где Ra (Ом), Ub(B)

Напряжение питания постоянного тока, В

14,5 - 42²⁾; 14,5 - 30³⁾

Максимальное сопротивление нагрузки, кОм

5

Условия эксплуатации:

Диапазон температуры окружающего воздуха, ^оС

Диапазон относительной влажности окружающего воздуха, %

Условия транспортирования и хранения:

Диапазон температуры окружающего воздуха, ^оС Диапазон относительной влажности окружающего воздуха, %

от минус 40 до 85; от минус 50 до 85⁴⁾

35 - 96

от минус 40 до 85

35 - 85

Виброустойчивость

3 g

Г абаритные размеры, мм, не более высота

длина

ширина

мод. TIF50, TIF52

мод. TIF62

127

150

127

131

150

128

Масса, кг, не более

1,5

Средний срок службы, лет

20
