Наименование

Количество

Примечание

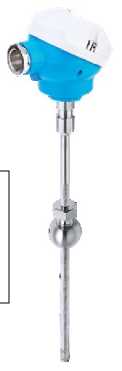

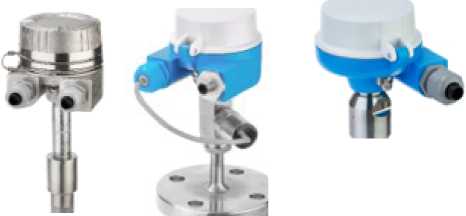

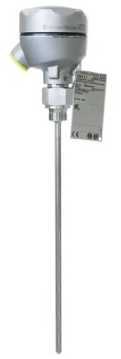

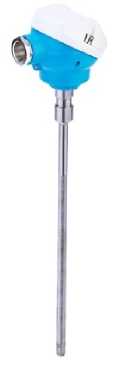

Термопреобразователь сопротивления платиновый iTHERM ModuLine

1 шт.

модель в соответствии с заказом

Руководство по эксплуатации (на русском языке)

1 экз.

на партию однотипных ТС при поставке в один адрес

Паспорт

1 экз.

-

Методика поверки МП 207-013-2021

1 экз.

на партию ТС при поставке в один адрес

Наименование характеристики

Значение

Диапазон измерений температуры ТС в зависимости от модели и типа ЧЭ ^{(1) (2)}, °С:

- для моделей TM101, ТМ121:

• - c ЧЭ типа «TF», классов А, B

-для моделей ТМ111, ТМ131:

• - c ЧЭ типа «TF», класс АА

• - с ЧЭ типа «TF», класс А

• - с ЧЭ типа «TF», класс B

• - с ЧЭ типа «StrongSens», класс АА

• - с ЧЭ типа «StrongSens», класс А

• - с ЧЭ типа «StrongSens», класс B

• - с ЧЭ типа «QuickSens», класс АА

• - с ЧЭ типа «QuickSens», класс А

• - с ЧЭ типа «QuickSens», класс B

• - с ЧЭ типа «WW», класс АА

• - с ЧЭ типа «WW», класс А

• - с ЧЭ типа «WW», класс B

-для моделей ТС с ИСХ

от -50 до +200 °С

от 0 до +100 °С от -50 до +250 °С от -50 до +400 °С

от 0 до +200 °С от -30 до +300 °С от -50 до +500 °С

от 0 до +150 °С от -50 до +200 °С от -50 до +200 °С от -50 до +250 °С от -196 до +600 °С от -196 до +600 °С от -60 до +200 °С

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651 -2009 / МЭК 60751

Pt100

Класс допуска ТС по ГОСТ 6651-2009 / МЭК 60751

А, В (для моделей TM101, ТМ121); АА, А, В (для моделей ТМ111, ТМ131)

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (пределы допускаемой погрешности ТС без ИП) в зависимости от класса допуска ЧЭ по ГОСТ 6651-2009 / МЭК 60751 ⁽³⁾, °С:

• - для класса АА

• - для класса А

• - для класса B

±(0,1+0,0017^|t|), где t - значение измеряемой температуры, °С ±(0,15+0,002-|t|) ±(0,3+0,005-|t|)

Пределы допускаемого отклонения сопротивления ТС от ИСХ в температурном эквиваленте (без ИП) ⁽³⁾, ^оС

±0,05⁽⁴⁾ или ±0,1

Примечания:

• ⁽¹⁾ - При использовании ТС в комплекте с ИП серии iTEMP TMT диапазон измерений температуры ТС соответствует диапазону измерений, настроенному на ИП;

• ⁽²⁾ - Допускается использование ТС в диапазонах измерений температуры, согласованных с пользователем, но лежащих внутри полного диапазона измерений ТС;

• ⁽³⁾ - Пределы допускаемой погрешности ТС в комплекте с ИП 0 , °С) вычисляются по формуле Л ⁼ ±VMtc)- + (Лип^¹*, где:

-  - предел допускаемого отклонения сопротивления ТС от НСХ (ИСХ) в

температурном эквиваленте, °С;

Наименование характеристики

Значение

Наименование характеристики

Значение

Сопротивление электрической изоляции при температуре от +15 до +25 °С, МОм, не менее

100

Диаметр измерительной вставки, мм

3; 6; 8; 12; 14

Габаритные размеры соединительных головок (длина^хширина^хвысота)⁽¹⁾, мм:

105^х77^х82 (ТА20АВ); 136^х108^х69 (ТА30А, без окна для дисплея); 136x108x92 (ТА30А, с окном для дисплея); 136x108x110 (TA30D);

136x83x114 (ТА30Р);

96x64x72 (ТA30R, без окна для дисплея);

96x96x72 (ТA30R, с окном для дисплея); 96x64x116 (ТA30R, для 2 ИП); 125x97x90 (ТА30Н, без окна для дисплея); 125x97x115 (ТА30Н, с окном для дисплея); 160x89x70 (ТА30ЕВ, без окна для дисплея); 160x89x93 (ТА30ЕВ, с окном для дисплея)

Длина монтажной части, мм

от 10 до 9000

(до 100000 по специальному заказу)

Диаметр защитной арматуры, мм

от 6 до 50

Масса, кг, не более

150

Средняя наработка до отказа ТС без ИП ⁽²⁾, ч, не менее:

- для ТС классов А, В с нижним и верхним пределами диапазона измерений от -50 до +300 °С (включ.);

120000

Наименование характеристики

Значение

• - для ТС классов А, В с нижним пределом диапазона измерений от -196 до -50 °С (не включ.) и (или) верхним пределом диапазона измерений св. +300 °С;

• - для остальных ТС

60000

30000

Средний срок службы ТС без ИП ⁽³⁾, лет, не менее:

• - для ТС классов А, В с нижним и верхним пределами диапазона измерений от -50 до +300 °С (включ.);

• - для ТС классов А, В с нижним пределом диапазона измерений от -196 до -50 °С (не включ.) и (или) верхним пределом диапазона измерений св. +300 °С;

• - для остальных ТС

15

7,5

3,8

Диапазоны температуры   окружающей

среды ТС в зависимости от типа соединительной головки ^{(4) (5)}, °С

от -40 до +100 (ТА20АB);

от -50 до +150 (ТА30A, без окна для дисплея); от -50 до +150 (ТА30A, с окном для дисплея); от -50 до +150 (ТА30D);

от -40 до +120 (ТА30P);

от -50 до +130 (ТА30R, без окна для дисплея);

от -50 до +130 (ТА30R, с окном для дисплея); от -50 до +130 (ТА30R, для 2 ИП);

от -50 до +150 (ТА30^ без окна для дисплея); от -50 до +150 (ТА30^ с окном для дисплея); от -50 до +150 (ТА30ЕВ, без окна для дисплея); от -50 до +150 (ТА30ЕВ, с окном для дисплея)

Примечания:

• ⁽¹⁾  - Габаритные размеры преобразователей измерительных iTEMP TMT используемых в качестве соединительных головок приведены в описании типа для Федерального информационного фонда по обеспечению единства измерений;

• ⁽²⁾ - При использовании ТС в комплекте с ИП серии iTEMP TMT средняя наработка до отказа ТС соответствует значению, приведенному в описании типа для Федерального информационного фонда по обеспечению единства измерений на ИП;

• ⁽³⁾ - При использовании ТС в комплекте с ИП серии iTEMP TMT средний срок службы ТС соответствует значению, приведенному в описании типа для Федерального информационного фонда по обеспечению единства измерений на ИП;

• ⁽⁴⁾ - Диапазон температуры окружающей среды ТС с использованием соединительной головки модели ТА30H по спецзаказу: от -60 до +150 °С;

• ⁽⁵⁾ - Диапазон температуры окружающей среды для ТС со встроенным ИП iTEMP TMT и дисплеем: от -20 до +70 °С; для ТС со встроенным ИП iTEMP TMT без дисплея или с использованием ИП вместо соединительной головки: см. данные приведенные в описании типа для Федерального информационного фонда по обеспечению единства измерений на ИП
