Принцип работы датчиков температуры основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Датчики температуры конструктивно выполнены в виде нескольких измерительных вставок, защитной арматуры с различными видами технологических соединений и монтажных элементов, и распределительной коробки. Измерительная вставка выполнена на основе одинарной или двойной термопары кабельного типа с изолированными или заземленными рабочими спаями с минеральной (MgO) изоляцией термоэлектродов. Защитная оболочка измерительной вставки выполнена из нержавеющей стали марки SS316, SS321, SS347, а также коррозионностойких сплавов Inconel600 и Hastelloy C276. Датчики температуры TTSP-ХХХХХХ могут иметь различные конструкции в зависимости от исполнения: в виде пучка термопар в индивидуальных защитных металлических оболочках и защитной камеры; с металлическими направляющими индивидуальными трубками и прижимными элементами (распорными дисками или биметаллическими пластинами), удерживающими термопары в требуемом положении; с термогильзой, выполненной из коррозионностойких материалов; моделей TEMPTG-YYY - в виде пучка термопар с опорным стержнем и подвешенным на конце грузом. Свободные концы термопар выведены внутрь распределительной коробки и пронумерованы в соответствии с зоной расположения рабочих спаев термопар. В распределительную коробку могут быть установлены измерительные преобразователи типов iTEMP TMT 8*, 18*, 125 или контактные зажимы типа SAK2.5. Распределительная коробка имеет маркировку AQ, AR, GUB**. Её конструкция и размеры определяются количеством и типом измерительных преобразователей или контактных зажимов, через которые происходит подключение внешних кабельных связей к измерительному прибору.

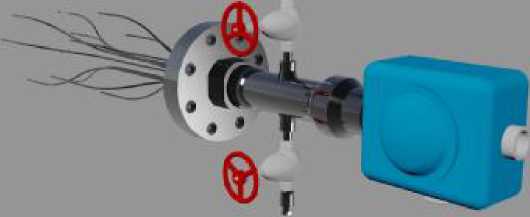

Модели TEMPTG-YYY и TTSP-ХХХХХХ отличаются друг от друга по конструктивному исполнению монтажных элементов, наличию и конструкции вспомогательной защитной камеры с узлом обнаружения утечки и распределительной коробки. Изображение общего вида датчиков температуры приведено на рис.1

Рис.1

Конструктивные особенности датчиков температуры моделей TEMPTG-YYY, TTSP-XXXXX приведены на рисунках 2-5:

¹ ; .Х^жттгжпжтж жгл

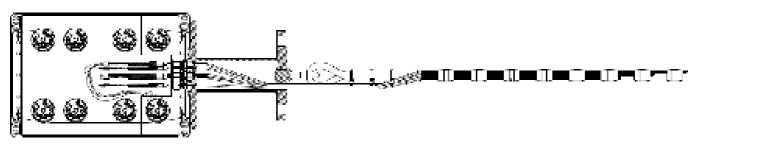

Рис.2 - Датчик температуры модели TEMPTG-YYY

Рис.3 - Датчики температуры модели TTSP-ХХХХХХ

Диапазон рабочих температур, пределы допускаемых отклонений ТЭДС от НСХ датчиков температуры в температурном эквиваленте в зависимости от класса допуска и типа НСХ приведены в таблице:

Время термического срабатывания в водной среде (0,4 м/с)

(в зависимости от диаметра защитной арматуры), с: ............от 1 до 34 (т₀,₅); от 2,5 до 110 (т₀,₉)

Электрическое сопротивление изоляции (при 500 В), МОм,

не менее:.......................................................1000 (при плюс 25 °С), 5 (при плюс 500 °С)

Диаметр монтажной части (без защитной гильзы), мм:.................3; 4,5; 6; 8; 9,53; 12,7

Длина монтажной части (в зависимости от модели и исполнения), м:..........от 0,1 до 100

( и более по специальному заказу)

Лист № 3 Всего листов 4 Масса, кг:.....................от 10 до 100 (в зависимости от модели и исполнения датчика

температуры)

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С: ..................... от минус 60 до плюс 85

Термопреобразователи во взрывозащищенном исполнении имеют маркировки вида 0Ех iaIIC'T6.. .T1 Х, 0Ех1а11С'Т6... Т4Х («искробезопасная электрическая цепь»).
