82706-21 Анализаторы термомеханические
(Discovery TMA)
Назначение средства измерений:
Анализаторы термомеханические TMA (далее - анализаторы) предназначены для измерений абсолютных изменений линейных размеров образцов в условиях тепловых и механических нагрузок.
Аналитический паспорт типа средства измерений
82706-21 — Анализаторы термомеханические
Discovery TMA
Фирма "TA Instruments"
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
0
организаций0
владельцев5
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
21
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 5a12597e-2b7d-8d72-e306-b7907e78b4df | 82706-21 | 2023-08-03 | — | актуальная |
| 85331861-ee27-8a1b-e8f0-072b6444d479 | 82706-21 | 2023-08-02 | 2023-08-03 | архивная |
| f63b8e8b-47e6-513a-29d6-0a469376146e | 82706-21 | 2023-03-31 | 2023-08-02 | архивная |
| 357523e5-a6be-7c9c-1041-9f93736ceffd | 82706-21 | 2023-03-31 | 2023-03-31 | архивная |
| 884a7d61-dc90-4a0a-33df-febef126ed56 | 82706-21 | 2021-09-10 | 2023-03-31 | архивная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.

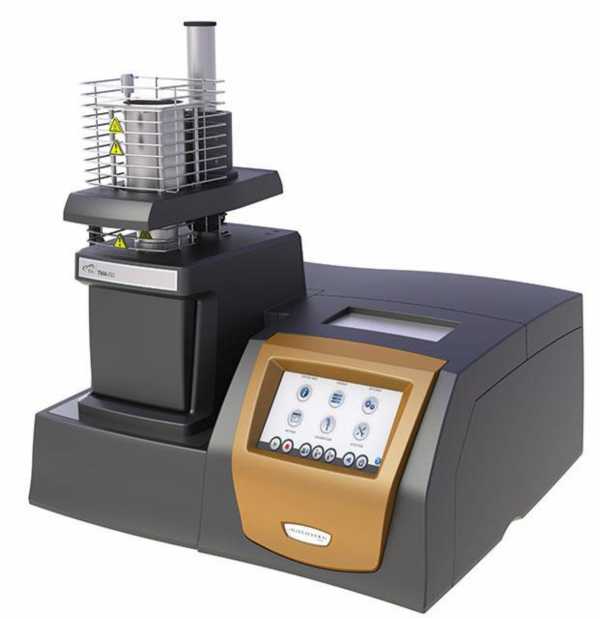

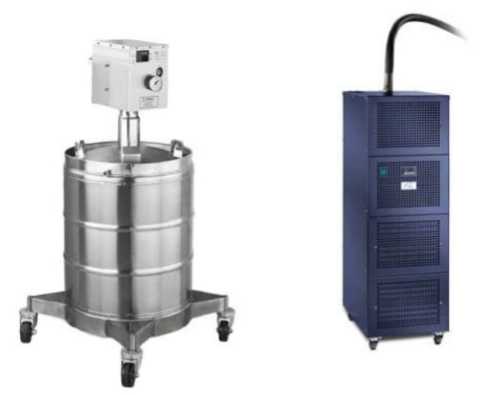

Анализаторы термомеханические

Рисунок № 1
Внешний вид.
Анализаторы термомеханические
Рисунок № 2
Общие сведения
Дата публикации - 03.08.2023
Срок свидетельства - 26.08.2026
Номер записи - 184209
ID в реестре СИ - 1392707
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "TA Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы термомеханические (Discovery TMA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "TA Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27527-04 01.08.2009 |
Термоанализаторы совмещенные дифференциальные, SDTQ600 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27527-09 27.11.2019 |
Термоанализаторы совмещенные дифференциальные, SDTQ600 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
27528-04 01.08.2009 |
Анализаторы термомеханические, TMA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27560-04 01.09.2009 |
Анализаторы термогравиметрические, TGA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27605-04 01.09.2009 |
Анализаторы динамические механические, DMAQ800 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27678-04 01.10.2009 |
Калориметры дифференциальные сканирующие, DSC Q-series Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27678-07 08.06.2017 |
Калориметры дифференциальные сканирующие, DSC Q-series Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
31224-06 01.04.2011 |
Анализаторы динамические механические, RSA III Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
41348-09 01.10.2014 |
Анализаторы термогравиметрические, TGA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43298-09 20.02.2020 |
Анализаторы динамические механические, DMAQ800 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43299-09 20.02.2020 |
Анализаторы термомеханические, TMA, мод. TMAQ400EM и TMAQ400 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47027-11 26.05.2026 |
Дилатометры закалочные и деформирующие, DIL 805 A/D Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
53199-13 11.04.2018 |
Калориметры дифференциальные сканирующие, Discovery DSC Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
65029-16 09.09.2021 |
Анализаторы термогравиметрические, VTI-SA+ Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65714-16 23.11.2026 |
Анализаторы динамические механические, RSA-G2 и DMA Q800 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66088-16 21.12.2026 |
Дилатометры, DIL801, DIL802, DIL803, DIL801L, DIL802L, DIL803L Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68292-17 10.08.2022 |
Калориметры дифференциальные сканирующие, Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68510-17 05.09.2022 |
Анализаторы термогравиметрические, Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71385-18 01.06.2024 |
Термоанализаторы синхронные, Discovery SDT 650 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
81564-21 13.04.2026 |
Анализаторы динамические механические, DMA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82706-21 26.08.2026 |
Анализаторы термомеханические, Discovery TMA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Анализаторы термомеханические (Discovery TMA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы термомеханические (Discovery TMA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение анализаторов термомеханических Discovery ТМА состоит из встроенного в защищенный от записи микроконтроллер, и автономного ПО «TRIOS» под управлением операционной системой Windows персонального компьютера. Встроенное ПО обеспечивает сбор данных, вычисление метрологически значимых величин, организацию связи с компьютером.
Управление процессом измерения и обработки выводимой информации в анализаторах осуществляется от IBM-совместимого персонального компьютера с помощью автономного программного обеспечения. Программным образом осуществляется настройка анализаторов, выбор режимов и установка параметров эксперимента, градуировка, управление работой, обработка выходной информации, печать и архивирование результатов измерений. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Анализаторы используют двунаправленный интерфейс USB для управления и дистанционного диагностирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО анализаторов термомеханических Discovery ТМА |
Firmware (встроенное ПО) |
TRIOS |
|
Номер версии (идентификационный номер) ПО анализаторов термомеханических Discovery ТМА |
не ниже V2017.0.0 |
не ниже 5.0.0.0 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на измерительный блок анализатора путем гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе:
Руководство по эксплуатации анализаторов термомеханических Discovery TMA, глава 3.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам термомеханическим Discovery TMA«Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел от 0,01 10-6 до 100 10-6 К-1 в диапазоне температуры от 90 до 3000 K», утвержденная приказом федерального агентства по техническому регулированию и метрологии № 2663 от 14 декабря 2018 г.;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Техническая документация изготовителя.
Изготовитель
Фирма «TA Instruments», США.Адрес: 159 Lukens Drive New Castle, DE 19720, США
Телефон: + 1 302-427-4000
Web-сайт: www.tainstruments.com
E-mail: info@tainstruments.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анализаторов основан на измерении изменений линейных размеров образца, или его деформации, вызванных изменением его температуры и (или) механической, статической или динамической нагрузки. Анализаторы представляют собой автоматизированный аппаратный комплекс, внешний вид представлен на рисунке 1.
Анализаторы состоят из:
-
- измерительного блока, в состав которого входят блок сбора результатов измерений и система управления измерительной электроникой и электропитанием, системы, позволяющей с помощью электромотора создать необходимую механическую нагрузку, устройство измерений температуры, устройство измерений линейных размеров, устройство измерений силы;
-
- термостата;
-
- охлаждающего устройства;
-
- вспомогательного оборудования (персонального компьютера).
Анализаторы выпускаются в следующих модификациях: Discovery ТМА 450, и Discovery ТМА 450EM, которые отличаются наличием механизма воздействия динамической силы на образец (модификация Discovery ТМА 450EM).
Вертикально расположенное устройство изменений температуры, реализующее индуктивный принцип нагрева и охлаждение жидким азотом, предназначено для обеспечения рабочего диапазона температуры исследуемого образца в соответствии с программой измерений. Температура исследуемого образца может измеряется термопарой типа К или типа S в зависимости от комплектации анализатора. Измерительная система предназначена для измерения и регистрации изменений линейных размеров образца и представляет собой оптический энкодер.
Система электромотора передает на образец механические нагрузки с неограниченным числом шагов деформации и обеспечивает возможность поддержания постоянной нагрузки или режима «быстрой» деформации (для модификации Discovery TMA 450EM).
Конструкция анализаторов позволяет определять параметры деформации, те мпературу фазовых переходов, силу и частоту динамической нагрузки, а также предусмотрена возможность работы в режиме деформации (для модификации Discovery TMA 450EM). Образцы могут представлять собой бруски, цилиндры, трубки, пленку и волокно. Пломбирование анализаторов не производится.
Общий вид анализаторов приведен на рисунке 1. На рисунке 2 приведены различные типы охлаждающих устройств, которыми могут комплектоваться анализаторы, в зависимости от температурного диапазона.
Заводской номер наносится на корпус анализаторов в виде наклейки. Знак поверки наносится на свидетельство о поверке и/или формуляр.
Рисунок 1 - Общий вид измерительного блока анализатора термомеханического Discovery TMA
Рисунок 2 - Общий вид различных охлаждающих устройств
Таблица 4 - Комплектность анализаторов динамических механических DMA
|
Наименование |
Обозначение |
Количество | |
|
TMA 450 |
TMA 450EM | ||
|
Анализатор термомеханический Discovery TMA в составе: - измерительный блок |
в зависимости от модификации и/или исполнения |
1 шт. |
1 шт. |
|
- термостат |
1 шт. |
1 шт. | |
|
- охлаждающее устройство |
1 шт. |
1 шт. | |
|
- ПК |
1 шт. |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз. |
1 экз. |
|
Формуляр |
- |
1 экз. |
1 экз. |
|
Методика поверки |
МП 2416-0048-2021 |
1 экз. |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
ТМА 450 ТМА 450EM | |
|
Диапазон измерений температуры в зависимости от типа термостатирующего устройства, оС:
|
от - 150 до + 1000 от - 70 до + 400 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 |
|
Диапазон измерений абсолютного изменения линейных размеров образцов, мм |
от 0 до 2,5 (по модулю) |
|
Пределы допускаемой относительной погрешности измерений абсолютного изменения линейных размеров образцов, % |
±1 |
|
Диапазон измерений ТКЛР образцов,10-6^К-1 |
от 0,1 до 27 |
|
Пределы допускаемой абсолютной погрешности измерений ТКЛР образцов,10-7^К-1 |
± (Р10-7 + 0,01-а**) |
|
*) минимальная температура обеспечивается типом используемого теплоносителя: жидкий азот, сухой лед, вода, без теплоносителя **) а - измеренное значение ТКЛР | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ТМА 450 |
ТМА 450EM | |
|
Диапазон показаний нагрузки, Н |
от 0,001 до 2 |
от 0,001 до 2 |
|
Диапазон показаний частоты изменений линейных размеров образцов, Гц |
- |
от 0,01 до 2 |
|
Скорость изменения температуры при нагреве и охлаждении, °С/мин. |
от 0,01 до 200 | |
|
Напряжение питания от сети постоянного тока, В |
от 198 до 242 | |
|
Потребляемая мощность, В^А, не более |
1200 | |
|
Наработка на отказ, ч, не менее |
10000 | |
|
Средний срок службы, лет |
8 | |
|
Габаритные размеры, мм, не более
|
560 560 630 (680 при открытой печи) | |
|
Масса, кг, не более |
31,4 | |
|
Условия эксплуатации:
|
от +15 до +25 от 40 до 80 от 98,3 до 104,3 | |
