Номер по Госреестру СИ: 27678-07
27678-07 Калориметры дифференциальные сканирующие
(DSC Q-series)
Назначение средства измерений:
Калориметры дифференциальные сканирующие DSC Q-series модификаций DSCQ2000, DSCQ200, DSCQ20, DSCQA20, DSCQ20P, DSCQ1000, DSCQ100, DSCQ10, DSCQ10P - далее калориметры, предназначены для измерения термодинамических характеристик (температура фазовых переходов, удельная теплоемкость) твердых и порошкообразных материалов.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
DSC Q-series
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "ГАЗПРОМ ВНИИГАЗ" | Юридические лица | 1 | 6 | 6,00 |
| АНО "ЦИСИС ФМТ" | Юридические лица | 1 | 6 | 6,00 |
| Акционерное общество "АВТОВАЗ" | Юридические лица | 1 | 3 | 3,00 |
| АО "МОСГАЗ" | Юридические лица | 1 | 2 | 2,00 |
| ОАО "Кондитерский концерн Бабаевский" | Юридические лица | 1 | 2 | 2,00 |
| АО "АВТОВАЗ" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ФОЛЬКСВАГЕН ГРУП РУС" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЛСТ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Трансфоомер" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9fab8cbf-86d1-160e-1689-35ab15dcf38a | 27678-07 | 2020-05-07 | — | актуальная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.


Управление процессом измерения и обработки выводимой информации в калориметрах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса. Программным образом осуществляется настройка калориметров, выбор режимов и установка параметров эксперимента, градуировка калориметров на основе измерения свойств стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Калориметры используют двунаправленный интерфейс TCP/IP для управления и дистанционного диагностирования.
Программное обеспечение калориметров состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.
Встроенное ПО калориметров разработано изготовителем специально для решения задач измерения температуры, удельной теплоемкости и теплоты фазовых переходов и идентифицируется при включении прибора путем вывода на экран наименования версии программного обеспечения.
Конструктивно калориметр имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1 Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Thermal Advantage™ Q Series™ (EPROM) |
Thermal Advantage™ Q Series™ (EPROM) |
v 23.3 для DSCQ2000, DSCQ200, DSCQ20, DSCQA20, DSCQ20P v 9.7 для DSCQ1000, DSCQ100, DSCQ10, DSCQ10P |
*) |
*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в прибор на стадии изготовления. Идентификация осуществляется только по номеру версии
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью калориметра.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус калориметра любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы калориметра.
Методики измерений приведены в руководствах по эксплуатации на каждую модификацию дифференциальных сканирующих калориметров QDSC.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калориметрам дифференциальным сканирующим DSC Q-series
ГОСТ 8.141-75.Государственный первичный эталон и общесоюзная поверочная схема для средств измерения удельной теплоемкости в диапазоне температур 273,15.. .700 К.
Техническая документация фирмы «TA Instruments», США
осуществляется по МП 2416-007-2006 «Калориметры дифференциальные сканирующие DSC Q-series, модификаций DSCQ1000, DSCQ100. DSCQ10, DSCQ10P. DSCQ2000. DSCQ200, DSCQ20, DSCQA20 и DSCQ20P. Методика поверки», утвержденной ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 20 декабря 2006 г.
Основные средства измерений, применяемые при поверке:
Стандартные образцы температур и теплот фазовых переходов ГСО 2312-82 / 231682 (комплект СОТСФ); стандартные образцы термодинамических свойств ГСО 149-86, ГСО 886-76, ГСО 1363-78 (СОТС-1. СОТС-2, СОТС-5).
Калориметры представляют собой настольные лабораторные приборы.
Калориметры состоят из калориметрической ячейки, системы контроля температуры образца, системы контроля атмосферы образца и автоматической системы управления на базе IBM совместимого компьютера.
Система контроля атмосферы образца представляет собой встроенное программно управляемое устройство подачи двух различных газов в калориметрическую ячейку с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.
В калориметрах измерение теплового потока проводится одновременно для исследуемого образца и образца сравнения. Калориметры оснащены специальной системой воздушного охлаждения печи, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью.
Калориметры имеют девять модификаций, отличающихся уровнем и степенью автоматизации.

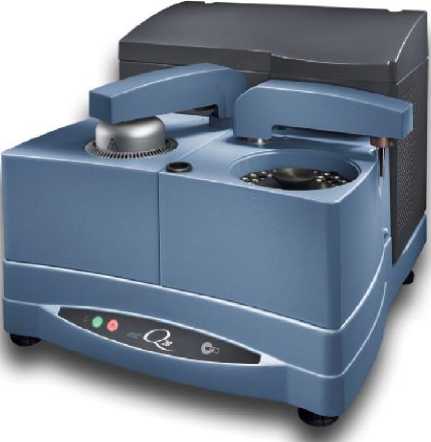

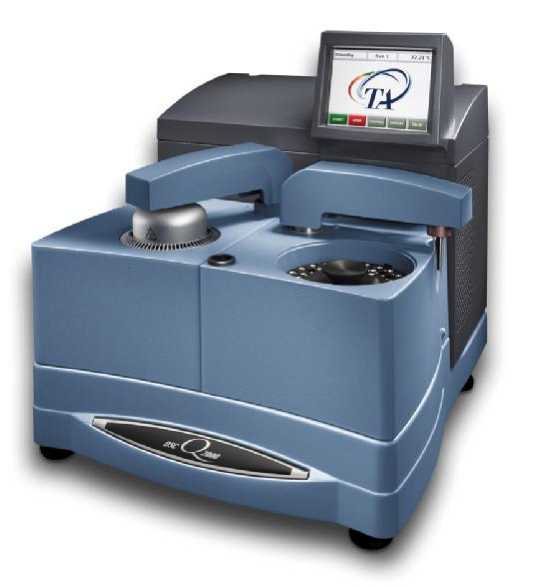

Внешний вид калориметров изображен на Рис.1 и 2
Рис.1
Рис.1
Характеристики калориметров модификаций DSCQ1000, DSCQ100, DSCQ10,
DSCQ10P представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значения для модификаций | |||
|
DSCQ1000 |
DSCQ100 |
DSCQ10 |
DSCQ10P | |
|
Диапазон измерений температуры, С |
от минус 180 до 725 |
от минус 180 до 725 |
от минус 180 до 725 |
от минус 130 до 725 |
|
Диапазон измерений удельной теплоемкости, |
от 200 до |
от 200 до |
от 200 до |
от 200 до |
|
Дж/(кг<К) |
1500 |
1500 |
1500 |
1500 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±1,0 |
±1,0 |
±1,0 |
±1.0 |
|
Пределы допускаемой относительной погрешности измерения удельной теплоемкости, % |
±1,0 |
±1.0 |
±1.0 |
±1,0 |
|
Скорость изменения температуры °С/мин |
от 0,1 до 99,9 |
от 0,1 до 99,9 |
от 0,1 до 99,9 |
от 0,1до 50.0 |
|
Напряжение питания, В |
230(120) |
230(120) |
230(120) |
230(120) |
|
Частотой, Гц |
47/63 |
47/63 |
47/63 |
47/63 |
|
Потребляемая мощность не более, кВА |
1,44 |
1.44 |
1,44 |
1,44 |
|
Масса, кг |
25,0 |
25,0 |
23,0 |
23,0 |
|
Габаритные размеры, мм Глубина |
560 |
560 |
560 |
560 |
|
Ширина |
460 |
460 |
460 |
460 |
|
Высота |
480 |
480 |
410 |
410 |
|
Средний срок службы, лет |
8 |
8 |
8 |
8 |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С |
от 15 до 30 |
от 15 до 30 |
от 15 до 30 |
от 15 до 30 |
|
Диапазон атмосферного давления, кПа Диапа- |
84... 106,7 |
84... 106,7 |
84... 106,7 |
84... 106,7 |
|
зон относительной влажности воздуха, % |
от 5 до 80 |
от 5 до 80 |
от 5 до 80 |
от 5 до 80 |
|
Характеристики калориметров модиф |
шкаций DSCQ2000. DSCQ200, DSCQ20, DSCQA20 | |||
и DSCQ20P представлены в таблице 3. Таблица 3.
|
Наименование характеристики |
Значения для модификаций | ||||
|
DSCQ2000 |
DSCQ200 |
DSCQ20 |
DSCQ20P |
DSCQA20 | |
|
Диапазон измерений температуры, С |
от минус |
от минус |
от минус |
от минус |
от минус |
|
180 до 725 |
180 до 725 |
180 до 725 |
130 до 725 |
180 до 725 | |
|
Диапазон измерений удельной тепло- |
от 200 до |
от 200 до |
от 200 до |
от 200 до |
от 200 до |
|
емкости, Дж/(кгК) |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, ° С |
±1,0 |
±1.0 |
±1,0 |
±1,0 |
±1.0 |
|
Пределы допускаемой относи тельной погрешности измерения удельной теплоемкости, % |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
|
Скорость изменения температуры |
от 0,1 до |
от 0,1 до |
от 0,1 до |
от 0,1 до |
от 0,1 до |
|
°С/мин |
100 |
100 |
100 |
50 |
100 |
|
Наименование характеристики |
Значения для модификаций | ||||
|
DSCQ2000 |
DSCQ200 |
DSCQ20 |
DSCQ20P |
DSCQA20 | |
|
Напряжение питания, В |
230(120) |
230(120) |
230(120) |
230(120) |
230(120) |
|
Частотой, Гц |
47/63 |
47/63 |
47/63 |
47/63 |
47/63 |
|
Потребляемая мощность не более, кВА |
1,44 |
1,44 |
1,44 |
1,44 |
1,44 |
|
Масса, кг |
25,0 |
25,0 |
23,0 |
23,0 |
25,0 |
|
Габаритные размеры, мм Глубина |
560 |
560 |
560 |
560 |
560 |
|
Ширина |
460 |
460 |
460 |
460 |
460 |
|
Высота |
480 |
480 |
410 |
410 |
410 |
|
Средний срок службы, лет |
8 |
8 |
8 |
8 |
8 |
|
Условия эксплуатации: | |||||
|
Диапазон температуры окружающего воздуха, °С |
от 15 до 30 |
от 15 до 30 |
от 15 до 30 |
от 15 до 30 |
от 15 до 30 |
|
Диапазон атмосферного давления. кПа |
84... 106,7 |
84... 106,7 |
84... 106,7 |
84...106,7 |
84...106,7 |
|
Диапазон относительной влажности воздуха, % |
от 5 до 80 |
от 5 до 80 |
от 5 до 80 |
от 5 до 80 |
от 5 до 80 |
