Номер по Госреестру СИ: 27527-09
27527-09 Термоанализаторы совмещенные дифференциальные
(SDTQ600)
Назначение средства измерений:
Термоанализаторы совмещенные дифференциальные модели SDTQ600 (далее
термоанализаторы), предназначены для одновременного проведения термогравиметрического анализа(измерение изменения массы в зависимости от температуры и времени нагрева) и калориметрического анализа (измерение температуры фазовых переходов, теплового потока).

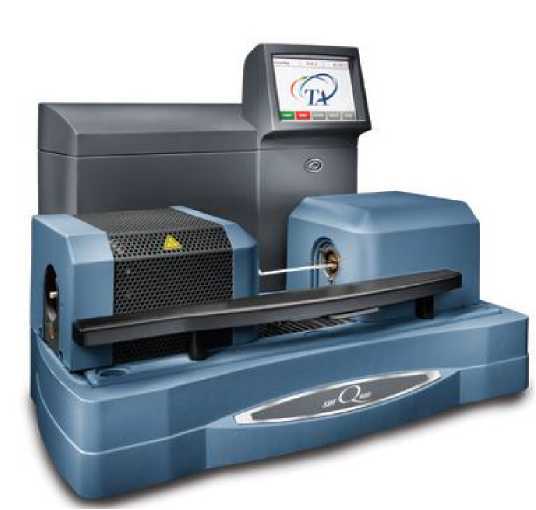

Внешний вид.
Термоанализаторы совмещенные дифференциальные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 27.11.2019
Номер записи - 111758
ID в реестре СИ - 334158
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Термоанализатор совмещенный дифференциальный SDTQ6, Нет модификации, нет данных, SDTQ600, EW-220-3NM,
Производитель
Изготовитель - Фирма "TA Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 25
Выдано извещений - 1
Кол-во периодических поверок - 13
Кол-во средств измерений - 10
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1913 от 2014.11.27 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 18765-04 - 41272-09)
№3405 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информатизация здоровья" (ТК 468)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Термоанализаторы совмещенные дифференциальные (SDTQ600)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "TA Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27527-04 01.08.2009 |
Термоанализаторы совмещенные дифференциальные, SDTQ600 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27527-09 27.11.2019 |
Термоанализаторы совмещенные дифференциальные, SDTQ600 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
27528-04 01.08.2009 |
Анализаторы термомеханические, TMA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27560-04 01.09.2009 |
Анализаторы термогравиметрические, TGA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27605-04 01.09.2009 |
Анализаторы динамические механические, DMAQ800 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27678-04 01.10.2009 |
Калориметры дифференциальные сканирующие, DSC Q-series Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27678-07 08.06.2017 |
Калориметры дифференциальные сканирующие, DSC Q-series Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
31224-06 01.04.2011 |
Анализаторы динамические механические, RSA III Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
41348-09 01.10.2014 |
Анализаторы термогравиметрические, TGA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43298-09 20.02.2020 |
Анализаторы динамические механические, DMAQ800 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43299-09 20.02.2020 |
Анализаторы термомеханические, TMA, мод. TMAQ400EM и TMAQ400 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47027-11 26.05.2026 |
Дилатометры закалочные и деформирующие, DIL 805 A/D Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
53199-13 11.04.2018 |
Калориметры дифференциальные сканирующие, Discovery DSC Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
65029-16 09.09.2021 |
Анализаторы термогравиметрические, VTI-SA+ Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65714-16 23.11.2026 |
Анализаторы динамические механические, RSA-G2 и DMA Q800 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66088-16 21.12.2026 |
Дилатометры, DIL801, DIL802, DIL803, DIL801L, DIL802L, DIL803L Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68292-17 10.08.2022 |
Калориметры дифференциальные сканирующие, Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68510-17 05.09.2022 |
Анализаторы термогравиметрические, Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71385-18 01.06.2024 |
Термоанализаторы синхронные, Discovery SDT 650 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
81564-21 13.04.2026 |
Анализаторы динамические механические, DMA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82706-21 26.08.2026 |
Анализаторы термомеханические, Discovery TMA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Термоанализаторы совмещенные дифференциальные (SDTQ600)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 7 | 1 | 5 | 1 | 6 | 1 | 5 | ||
| ФГУП "ВИАМ" (РОСС СОБ 3.00226.2014) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Термоанализаторы совмещенные дифференциальные (SDTQ600)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
6972 | 6972 |
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в термоанализаторе осуществляется IBM-совместимым персональным компьютером с помощью специального программного комплекса. Программным образом осуществляется настройка термоанализатора, выбор режимов и установка параметров эксперимента, градуировка термоанализатора на основе измерения свойств стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Термоанализатор использует двунаправленный интерфейс Ethernet для управления и дистанционного диагностирования.
Программное обеспечение термоанализатора состоит из встроенной части
(встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.
Встроенное ПО термоанализатора разработано изготовителем специально для решения задач измерения температуры, удельной теплоемкости и теплоты фазовых переходов, массы и идентифицируется при включении прибора путем вывода на экран наименования версии программного обеспечения.
Конструктивно термоанализатор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Таким образом, конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1 Таблица 1
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Advantage Software (EPRON) |
|
Номер версии (идентификационный номер) ПО |
V5.5.3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
*) |
*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в прибор на
стадии изготовления. Идентификация осуществляется только по номеру версии
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью термоанализатора.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «Высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус термоанализатора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы термоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодики измерений приведены в руководстве по эксплуатации на термоанализатор совмещенный дифференциальный SDTQ600.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термоанализаторам совмещенным дифференциальным SDTQ600
ГОСТ 8.141-75.ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температур от 273,15 до 700 К.
Техническая документация фирмы «TA Instruments», США
Лист № 4 Всего листов 4
Поверка
Поверкаосуществляется в соответствии с документом МП 27527-09 «Термоанализаторы совмещенные дифференциальные SDTQ600», утвержденным ФГУП «ВНИИМС» в августе 2009 г.
Основные средства измерений, применяемые при поверке:
-
- Стандартные образцы температур и теплот фазовых переходов ГСО 2312-82 / 2316-82 ;
-
- Стандартные образцы термодинамических свойств ГСО 886-76 -сталь и ГСО 1363-78 хлористый калий.
-набор гирь (1 мг -1 г) Е2 ГОСТ 7328-2001,
-мегомметр, напряжение 500В, класс точности 1,0 ГОСТ 23706-93.
Изготовитель
Фирма «TA Instruments», США
Адрес: США. 159 Lukens Drive, New Castle, DE 19720 Phone: 302-427-4000 Fax: 302-427-4001
http://www.tainstruments.com
Заявитель
Московское представительство компании «Интертек Трейдинг Корпорейшн»
Юридический адрес :107078, Москва, ул.Новая Басманная д.20,кор.2
Почтовый адрес :119333, Москва, Ленинский пр-т, д. 55/1, строение 2 тел. (495) 232-42-25, факс: (495) 232-4225 E-mail: info@intertech-corp.ru http://www.intertech-corp.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Термоанализаторы представляют собой измерительный комплекс, в котором объединены функции дифференциального сканирующего калориметра и высокочувствительных аналитических весов. Это конструктивное решение позволяет проводить одновременно в одном эксперименте и на одном образце измерения калориметрических величин при различных термодинамических переходах, измерять температуру этих переходов и регистрировать при этом изменения массы образца.
Конструктивно прибор выполнен в металлическом корпусе, в котором смонтирована высокотемпературная печь. Также внутри корпуса расположены весы в термостатируемом кожухе, электронная схема управления и контроллер газовых потоков. Калориметрический узел, смонтированный на стержне, с системой предотвращения потерь теплового излучения укреплен на измерительном плече весов.
На задней панели термоанализатора расположены вводы для подсоединения внешних устройств, штуцера для подключения продувочных газов, защитного газа и охлаждающей жидкости
Система контроля атмосферы образца представляет собой встроенное программно управляемое устройство подачи двух различных газов в печь термоанализатора с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.
Термоанализатор оснащен специальной системой охлаждения печи, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью.
Внешний вид термоанализатора изображен на Рисунке 1
Рисунок 1
Характеристики термоанализатора SDTQ600 представлены в таблице 2. Таблица 2
|
Наименование характеристики |
Значения |
|
Диапазон измерений рабочих температур, оС |
от 20 до 1500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры , °C |
± 1,0 |
|
Диапазон измерений массы, мг |
от 0 до 200 |
|
Пределы допускаемой приведенной погрешности измерений массы, % |
± 1,0 |
|
Диапазон измерений теплового потока, Вт |
от 440"6 до 240"3 |
|
Пределы допускаемой относительной погрешности измерений теплового потока, % |
± 5,0 |
|
Скорость нагрева, °С/мин |
До 1000°C: от 0,1 до 100; до 1500°C: от 0,1 до 25 |
|
Напряжение питания, В |
230(120) |
|
Частота питающей сети, Гц |
47/63 |
|
Потребляемая мощность, В •А, не более |
1440 |
|
Масса, кг, не более |
40,0 |
|
Габаритные размеры, мм, не более Глубина |
480 |
|
Ширина |
597 |
|
Высота |
560 |
|
Средний срок службы, лет |
8 |
|
Условия эксплуатации: | |
|
Диапазон температуры окружающего воздуха, °С |
от 15 до 30 |
|
Диапазон атмосферного давления. кПа |
от 84.до 106,7 |
|
Диапазон относительной влажности воздуха, % |
от 5 до 80 |
