Опция

Описание

U2000A-201

Кейс для переноски

U2000A-202

Мягкая сумка для переноски

U2000A-203

Кобура-фиксатор для крепления

U2000A-204

Мягкая сумка для переноски

U2031A

USB кабель, длина 1,5 м

U2032A

USB кабель, длина 3 м

U2033A

USB кабель, длина 5 м

U2032A

Кабель BNC (вилка) - SMB (розетка), 50 Ом, длина 1,5 м

BV0007B

ПО BenchVue Power Meter/Sensor Control and Analysis для измерения мощности

U2034A

LAN кабель, длина 1,5 м

U2034B

LAN кабель, длина 3 м

U2034C

LAN кабель, длина 5 м

U2034D

LAN кабель, длина 15,2 м

U2034E

LAN кабель, длина 30,5 м

U2034F

LAN кабель, длина 61 м

Наименование

Обозначение

Количество

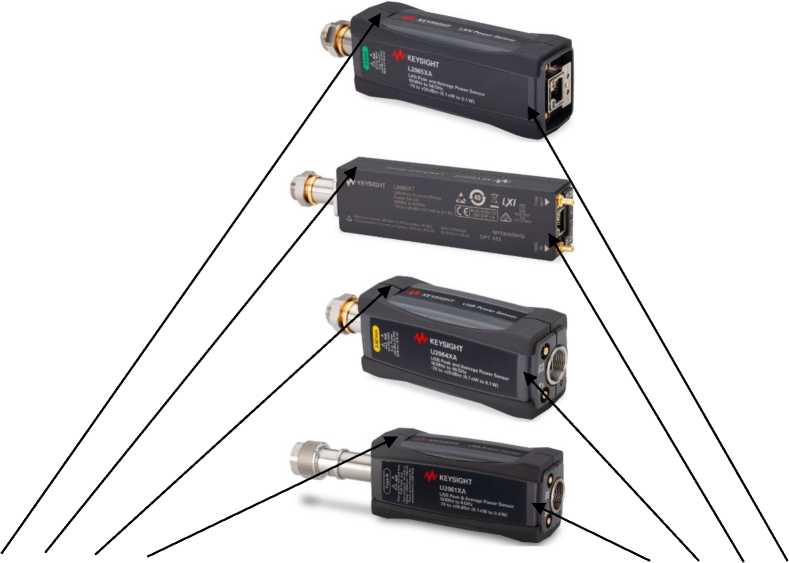

Преобразователь измерительный

U2051XA или U2052XA или U2061XA или

U2062XA или U2053XA или U2054XA или

U2055XA или U2063XA или U2064XA или

U2065XA или L2051XA или L2052XA или

L2053XA или L2054XA или L2055XA или

L2061XA или L2062XA или L2063XA или

L2064XA или L2065XA или L2065XT

1 *

1 шт.^*

Кабель управления (USB)

- **

1 шт.

Сетевой кабель (LAN)

***

1 шт.

Кабель BNC (вилка) - SMB (розетка) для управления системой запуска преобразователя

2 шт.

Программное обеспечение

1 экз.

Руководство по эксплуатации

1 экз.

_^* модель определяется заказом

_^** для моделей U2051XA, U2052XA, U2061XA, U2062XA, U2053XA, U2054XA, U2055XA, U2063XA, U2064XA, U2065XA,

_^*** для моделей L2051XA, L2052XA, L2053XA, L2054XA, L2055XA, L2061XA, L2062XA, L2063XA, L2064XA, L2065XA, L2065XT

Диапазоны измерений и типы соединителей

Тип преобразователя измерительного

Тип коаксиального соединителя

Диапазон рабочих частот, ГГц

Диапазон измеряемых значений в режиме измерения средней мощности, дБм^Х)

Диапазон измеряемых значений в режиме измерения пиковой мощности, дБм

U2051XA

N тип

от 0,01 до 6

от -70 до +26

-

U2052XA

N тип

от 0,01 до 18

от -70 до +26

-

U2053XA

тип IX, вилка

от 0,01 до 33

от -70 до +26

-

U2054XA

2,92 мм, вилка

от 0,01 до 40

от -70 до +20

-

U2055XA

(стандартное исполнение)

2,4 мм, вилка

от 0,01 до 50

от -70 до +20

-

U2055XA

(опция 053)

от 0,01 до 50 ГГц включ.

св. 50 до 53 ГГц

2,4 мм, вилка

от 0,01 до 53

от -70 до +20

от -70 до 0

-

U2061XA

N тип

от 0,01 до 6

от -70 до +26

от -45 до +26

U2062XA

N тип

от 0,01 до 18

от -70 до +26

от -45 до +26

U2063XA

тип IX, вилка

от 0,01 до 33

от -70 до +26

от -45 до +26

U2064XA

2,92 мм, вилка

от 0,01 до 40

от -70 до +20

от -45 до +20

U2065XA

(стандартное исполнение)

2,4 мм, вилка

от 0,01 до 50

от -70 до +20

от -45 до +20

U2065XA (опция 053) от 0,01 до 50 ГГц включ.

св. 50 до 53 ГГц

2,4 мм, вилка

от 0,01 до 53

от -70 до +20

от -70 до 0

от -45 до +20

от -45 до 0

L2051XA

N тип

от 0,01 до 6

от -70 до +26

-

L2052XA

N тип

от 0,01 до 18

от -70 до +26

-

L2053XA

тип IX, вилка

от 0,01 до 33

от -70 до +26

-

L2054XA

2,92 мм, вилка

от 0,01 до 40

от -70 до +20

-

L2055XA (стандартное исполнение)

2,4 мм, вилка

от 0,01 до 50

от -70 до +20

-

L2055XA

(опция 053)

от 0,01 до 50 ГГц включ.

св. 50 до 53 ГГц

2,4 мм, вилка

от 0,01 до 53

от -70 до +20

от -70 до 0

-

L2061XA

N тип

от 0,01 до 6

от -70 до +26

от -45 до +26

L2062XA

N тип

от 0,01 до 18

от -70 до +26

от -45 до +26

L2063XA

тип IX, вилка

от 0,01 до 33

от -70 до +26

от -45 до +26

L2064XA

2,92 мм, вилка

от 0,01 до 40

от -70 до +20

от -45 до +20

L2065XA

(стандартное исполнение)

2,4 мм, вилка

от 0,01 до 50

от -70 до +20

от -45 до +20

L2065XA

(опция 053)

от 0,01 до 50 ГГц включ.

св. 50 до 53 ГГц

2,4 мм, вилка

от 0,01 до 53

от -70 до +20

от -70 до 0

от -45 до +20

от -45 до 0

L2065XT

от 0,01 до 50 ГГц включ. св. 50 до 53 ГГц

2,4 мм, вилка

от 0,01 до 53

от -70 до +20

от -70 до 0

от -45 до +20

от -45 до 0

Наименование характеристики

Значение

Максимально допустимый уровень постоянного напряжения на входе преобразователя, В

10

Максимально допустимый уровень средней мощности сигнала на входе преобразователя, дБм

U2051XA, L2051XA,

U2061XA, L2061XA,

U2052XA, L2052XA

U2062XA, L2062XA,

U2053XA, L2053XA,

U2063XA L2063XA

29

U2054XA, L2054XA,

U2064XA, L2064XA,

U2055XA, L2055XA,

U2065XA, L2065XA(T)

26

Максимально допустимый уровень пиковой мощности импульсного сигнала на входе преобразователя при длительности импульса менее 10 мкс , дБм

U2051XA, L2051XA,

U2061XA, L2061XA,

U2052XA, L2052XA

U2062XA, L2062XA,

U2053XA, L2053XA,

U2063XA L2063XA

32

U2054XA, L2054XA,

U2064XA, L2064XA,

U2055XA, L2055XA,

U2065XA, L2065XA(T)

29

Пределы допустимой суммарной средней квадратической погрешности измерений мощности, дБ (%), не более²⁾

Диапазон частот

U2051XA,

L2051XA,

U2061XA,

L2061XA

U2052XA,

L2052XA

U2062XA,

L2062XA

U2053XA,

L2053XA, U2063XA L2063XA

U2054XA,

L2054XA,

U2064XA,

L2064XA

U2055XA,

L2055XA,

U2065XA,

L2065XA

U2055XA,

L2055XA,

U2065XA,

L2065XA (опция 053)

L2065XT

от 10 до 30 МГц включ. св. 0,03 до 6 ГГц включ. св. 6 до 10 ГГц включ. св. 10 до 18 ГГц включ. св. 18 до 26,5 ГГц включ. св. 26,5 до 33 ГГц включ. св. 33 до 40 ГГц включ. св. 40 до 50 ГГц включ.

св. 50 до 53 ГГц включ.³⁾

±0,21 (±4,6)

±0,18 (±4,0)

±0,21 (±4,6)

±0,18 (±4,0) ±0,18 (±4,0)

±0,19 (±4,1)

±0,22 (±4,7) ±0,23 (±5,0) ±0,23 (±5,0) ±0,23 (±5,0) ±0,23 (±5,0) ±0,26 (±5,8)

±0,25 (±5,8) ±0,21 (±4,5) ±0,21 (±4,5) ±0,21 (±4,5) ±0,21 (±4,5) ±0,25 (±5,8) ±0,25 (±5,8)

±0,25 (±5,8) ±0,22 (±4,7) ±0,22 (±4,7) ±0,22 (±4,7) ±0,22 (±4,7) ±0,25 (±5,8) ±0,25 (±5,8) ±0,25 (±5,8)

±0,25 (±5,8) ±0,22 (±4,7) ±0,22 (±4,7) ±0,22 (±4,7) ±0,22 (±4,7) ±0,30 (±6,7) ±0,30 (±6,7) ±0,30 (±6,7) ±0,30 (±6,7)

Пределы допускаемой составляющей относительной погрешности измерений мощности, зависящей от измеряемой мощности ⁴⁾, %

Режим измерения средней

мощности:

1,0

Режим измерения пиковой

мощности:

1,3

Пределы допускаемой составляющей основной относительной погрешности измерений мощности, зависящей от частоты, %:

Режим «УсреДнение результатов измерений»

Диапазон частот

U2051XA, L2051XA,

U2061XA, L2061XA

U2052XA, L2052XA,

U2062XA, L2062XA

U2053XA, L2053XA,

U2063XA, L2063XA

от 10 до 30 МГц включ.

±4,3

±4,3

±4,4

св. 30 до 500 МГц включ.

±3,5

±3,5

±3,9

св. 0,5 до 1 ГГц включ.

±3,5

±3,5

±3,9

св. 1 до 6 ГГц включ.

±3,5

±3,5

±3,9

св. 6 до 10 ГГц включ.

-

±3,6

±4,0

св. 10 до 18 ГГц включ.

-

±3,7

±4,2

св. 18 до 26,5 ГГц включ.

-

-

±4,5

св. 26,5 до 33 ГГц включ.

-

-

±5,1

Режим «УсреДнениерезультатов измерений» (продолжение)

Диапазон частот

U2054XA, L2054XA,

U2064XA, L2064XA

U2055XA, L2055XA,

U2065XA, L2065XA

U2055XA, L2055XA,

U2065XA, L2065XA (опция 053), L2065XT

от 10 до 30 МГц включ.

±4,6

±4,6

±4,7

св. 30 до 500 МГц включ.

±3,6

±3,6

±3,8

св. 0,5 до 6 ГГц включ.

±3,6

±3,6

±3,9

св. 6 до 8 ГГц включ.

±3,7

±3,7

±3,9

св. 8 до 12 ГГц включ.

±3,7

±3,7

±3,9

св. 12 до 16 ГГц включ.

±3,9

±3,9

±3,9

св. 16 до 26,5 ГГц включ.

±4,2

±4,2

±4,3

св. 26,5 до 33 ГГц включ.

±4,3

±4,3

±4,9

св. 33 до 40 ГГц включ.

±4,8

±4,8

±5,0

св. 40 до 50 ГГц включ.

-

±5,0

±5,6

св. 50 до 53 ГГц включ.

-

-

±5,8

Режим «Нормальный»

Диапазон частот

Полоса видеофильтра: Откл./Широкий

Полоса видеофильтра: Сред-

ний/Узкий

U2061XA,

L2061XA

U2062XA,

L2062XA

U2063XA,

L2063XA

U2061XA,

L2061XA

U2062XA,

L2062XA

U2063XA,

L2063XA,

от 10 до 30 МГц включ.

±4,3

±4,3

±4,4

±4,5

±4,5

±4,3

св. 30 до 500 МГц включ.

±3,6

±3,6

±4,1

±3,8

±3,8

±4,0

св. 0,5 до 1 ГГц включ.

±3,6

±3,6

±4,1

±3,8

±3,8

±4,0

св. 1 до 6 ГГц включ.

±3,6

±3,6

±4,1

±3,7

±3,7

±4,0

св. 6 до 10 ГГц включ.

-

±3,6

±4,1

-

±3,7

±4,1

св. 10 до 18 ГГц включ.

-

±3,8

±4,3

-

±3,8

±4,3

св. 18 до 26,5 ГГц включ.

-

-

±4,6

-

-

±4,5

св. 26,5 до 33 ГГц включ.

-

-

±5,2

-

-

±5,2

Пределы допускаемой составляющей основной относительной погрешности измерений мощности, зависящей от частоты, %:

Режим «Нормальный» (продолжение)

Диапазон частот

Полоса видеофильтра:

Откл./Широкий

Полоса видеофильтра:

Откл./Широкий

U2064XA,

L2064XA

U2065XA,

L2065XA

U2065XA,

L2065XA (опция 053),

L2065XT

U2064XA,

L2064XA

U2065XA,

L2065XA

U2065XA,

L2065XA (опция 053),

L2065XT

от 10 до 30 МГц включ.

±4,7

±4,7

±4,6

±4,4

±4,4

±4,7

св. 30 до 500 МГц включ.

±4,0

±4,0

±4,0

±3,5

±3,5

±3,9

св. 0,5 до 6 ГГц включ.

±4,0

±4,0

±4,0

±3,5

±3,5

±4,0

св. 6 до 8 ГГц включ.

±4,1

±4,1

±4,2

±3,7

±3,7

±4,0

св. 8 до 12 ГГц включ.

±4,1

±4,1

±4,2

±3,7

±3,7

±4,0

св. 12 до 16 ГГц включ.

±4,2

±4,2

±4,2

±3,8

±3,8

±4,4

св. 16 до 26,5 ГГц включ.

±4,6

±4,6

±4,5

±4,0

±4,0

±5,0

св. 26,5 до 33 ГГц включ.

±4,7

±4,7

±5,1

±4,2

±4,2

±5,0

св. 33 до 40 ГГц включ.

±5,3

±5,3

±5,1

±4,7

±4,7

±5,0

св. 40 до 50 ГГц включ.

-

±5,7

±5,8

-

±4,9

±5,6

св. 50 до 53 ГГц включ.

-

-

±5,9

-

-

±5,8

Временные характеристики

Диапазон установки временного разрешения, с/деление

от 240'⁹ до 0,1

Максимальная частота дискретизации, Мвыб/с

20

Пределы допускаемой относительной погрешности установки опорной частоты, Гц

для преобразователя L2065XT:

для остальных преобразователей:

±30М0’⁶

±3М0’⁶

Минимальное детектируемое время нарастания/спада импульса, нс

100

Минимальная детектируемая ширина импульсного сигнала, нс

250

Максимальная ширина полосы видеофильтра, МГц

5

Максимальное время захвата сигнала, с: при минимальной частоте дискретизации при максимальной частоте дискретизации

1

6,5М0’³

Абсолютная погрешность установки нуля для преобразователя L2065XT, нВт, не более

Режим работы

Установки полосы видеофильтра

Внешняя установка

Внутренняя установка

Нормальный

Узкий/Средний

±16

±23

Широкий/Откл

±50

±60

Измерение средней мощности от 10 до 300 МГц св. 300 МГц включ.

-

±0,10

±0,07

±1

±1

Абсолютная погрешность дрейфа нуля для преобразователя L2065XT, нВт, не более

Режим работы

Установки полосы видеофильтра

Нормальный

Узкий/Средний

±10

Широкий/Откл

±15

Измерение средней мощности

-

±0,025

Измерительный шум для преобразователя L2065XT, нВт, не более

Режим работы

Установки полосы видеофильтра

Нормальный

У зкий/Средний

±10

Широкий/Откл

±32

Измерение средней мощности

-

±0,08

Абсолютная погрешность установки нуля для преобразователей U2051XA, U2052XA,

U2053XA, U2054XA, U2055XA, U2061XA, U2062XA, U2063XA, U2064XA, U2065XA, L2051XA, L2052XA, L2053XA, L2054XA, L2055XA, L2061XA, L2062XA, L2063XA, L2064XA, L2065XA нВт, не более

Режим работы

Установки полосы видеофильтра

Внешняя

установка

Внутренняя установка

Нормальный

(только для U2063XA,

U2064XA, U2065XA,

L2061XA, L2062XA,

L2063XA, L2064XA,

L2065XA)

Узкий/Средний

±12

±15

Широкий/Откл

±27

±30

Измерение средней мощности от 10 до 300 МГц.

св. 300 МГц включ.

-

±0,09

±0,07

±1

±1

Абсолютная погрешность дрейфа нуля для преобразователей U2051XA, U2052XA, U2053XA, U2054XA, U2055XA, U2061XA, U2062XA, U2063XA, U2064XA, U2065XA, L2051XA, L2052XA, L2053XA, L2054XA, L2055XA, L2061XA, L2062XA, L2063XA, L2064XA, L2065XA нВт, не более

Режим работы

Установки полосы видеофильтра

Нормальный

(только для U2061XA, U2062XA, U2063XA, U2064XA, U2065XA, L2061XA, L2062XA, L2063XA, L2064XA, L2065XA)

Узкий/Средний

±10

Широкий/Откл

±15

Измерение средней мощности

-

±0,025

Измерительный шум для преобразователей U2051XA, U2052XA, U2053XA, U2054XA,

U2055XA, U2061XA, U2062XA, U2063XA, U2064XA, U2065XA, L2051XA, L2052XA, L2053XA, L2054XA, L2055XA, L2061XA, L2062XA, L2063XA, L2064XA, L2065XA, нВт, не более

Режим работы

Установки полосы видеофильтра

Нормальный

(только для U2061XA, U2062XA, U2063XA, U2064XA, U2065XA, L2061XA, L2062XA, L2063XA, L2064XA, L2065XA)

Узкий/Средний

±10

Широкий/Откл

±32

Измерение средней мощности

-

±0,08

Частотный диапазон

Значение

U2051XA, L2051XA,

U2061XA, L2061XA

от 0,01 до 6 ГГц включ.

1,15

U2052XA, L2052XA,

U2062XA, L2062XA

от 0,01 до 6 ГГц включ.

1,15

св. 6 до 18 ГГц включ.

1,26

U2053XA, L2053XA,

U2063XA, L2063XA

от 0,01 до 6 ГГц включ.

1,16

св. 6 до 16 ГГц включ.

1,24

св. 16 до 26,5 ГГц включ.

1,33

св. 26,5 до 33 ГГц включ.

1,41

U2054XA, L2054XA,

U2064XA, L2064XA

от 10 до 30 МГц включ.

1,60

св. 30 до 50 МГц включ.

1,15

св. 50 до 300 МГц включ.

1,13

св. 0,3 до 4 ГГц включ.

1,17

св. 4 до 8 ГГц включ.

1,21

св. 8 до 14 ГГц включ.

1,19

св. 14 до 26,5 ГГц включ.

1,28

св. 26,5 до 40 ГГц включ.

1,36

U2055XA, L2055XA,

U2065XA, L2065XA,

L2065XT

от 10 до 30 МГц включ.

1,60

св. 30 до 50 МГц включ.

1,15

св. 50 до 300 МГц включ.

1,13

св. 0,3 до 4 ГГц включ.

1,14

св. 4 до 8 ГГц включ.

1,16

св. 8 до 14 ГГц включ.

1,20

св. 14 до 26,5 ГГц включ.

1,29

св. 26,5 до 40 ГГц включ.

1,32

св. 40 до 48 ГГц включ.

1,40

св. 48 до 50 ГГц включ.

1,40

св. 50 до 53 ГГц включ. ^{1 2 3 4}

1,68

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- для преобразователей измерительных U2051XA, U2052XA,

U2061XA, U2062XA

- длина

159

-ширина

44

-высота

35

- для преобразователей измерительных U2053XA, U2063XA

- длина

148

-ширина

44

-высота

35

- для преобразователей измерительных L2051XA, L2052XA, L2061XA, L2062XA

- длина

180

-ширина

46

-высота

36

- для преобразователей измерительных L2053XA, L2063XA

- длина

169

-ширина

46

-высота

36

- для преобразователей измерительных U2054XA, U2055XA, U2064XA, U2065XA

- длина

133

-ширина

44

-высота

35

- для преобразователей измерительных L2054XA, L2055XA, L2064XA, L2065XA

- длина

155

-ширина

46

-высота

36

- для преобразователя измерительного L2065XT

- длина

172

-ширина

40

-высота

24

Масса, кг, не более

- для преобразователей измерительных U2051XA, U2052XA,

U2061XA, U2062XA, U2053XA, U2063XA, L2051XA, L2052XA,

L2061XA, L2062XA, L2053XA, L2063XA

0,3

- для преобразователей измерительных U2054XA, U2055XA,

U2064XA, U2065XA

0,24

- для преобразователей измерительных L2054XA, L2055XA,

L2064XA, L2065XA, L2065XT

0,26

Температура окружающего воздуха, °С

от +15 до +35

Относительная влажность воздуха, %

от 30 до 80
