Номер по Госреестру СИ: 72163-18
72163-18 Анализаторы силовых полупроводниковых приборов
(B1505A, B1506A)
Назначение средства измерений:
Анализаторы силовых полупроводниковых приборов В1505А, В1506А (далее -анализаторы) предназначены для измерений напряжения и силы постоянного тока, электрической ёмкости, воспроизведения напряжения и силы постоянного тока.

Внешний вид.
Анализаторы силовых полупроводниковых приборов
Рисунок № 1

Внешний вид.
Анализаторы силовых полупроводниковых приборов
Рисунок № 2
Программное обеспечение
Составляющие программного обеспечения (ПО): ПО для управления измеряемыми характеристиками (Easy Test Navigator), библиотека приложений (Easy EXPERT), служебные программы.
Встроенное ПО Easy Test Navigator является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Easy Test Navigator |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.28.0 |
Цифровой идентификатор ПО |
- |
Идентификационное наименование ПО |
Easy EXPERT |
Номер версии (идентификационный номер) ПО |
не ниже 6.1.1616.3825 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель базового блока в виде наклейки со стойким к истиранию покрытием.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам силовых полупроводниковых приборов В1505А, В1506А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 + 30 А
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП-610-001-2018 «Инструкция. Анализаторы силовых
полупроводниковых приборов В1505А, В1506А. Методика поверки», утвержденному
ФГУП «ВНИИФТРИ» 11 мая 2018 г.
Основные средства поверки:
- мультиметр 3458А, регистрационный № 25900-03 в Федеральном информационном фонде;
- катушка электрического сопротивления Р310, регистрационный № 1162-58 в Федеральном информационном фонде;
- рабочий эталон единицы электрической емкости 2 или 3 разряда (номинальные значения электрической ёмкости 1 пФ, 10 пФ, 100 пФ, 1000 пФ, диапазон частот от 1 кГц до 1 МГц, пределы допускаемой относительной погрешности ±(0,01-0,03) %);
- рабочий эталон единицы электрической емкости 2 или 3 разряда (номинальные значения электрической ёмкости 0,01 мкФ, 0,1 мкФ, 1 мкФ, 10 мкФ, диапазон частот от 120 Гц до 100 кГц, пределы допускаемой относительной погрешности ±(0,03-0,1) %);
- частотомер универсальный CNT-91, регистрационный № 41567-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на боковую поверхность анализатора и (или) на свидетельство о поверке в виде наклейки или оттиска.
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
Тел.: +1800-888 848
Факс: +1800-801 664
Web-сайт: www.keysight.com
E-mail: tm_ap@keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3
Тел.: +7 (495) 797-3900
Факс: +7 (495) 797-3901
Web-сайт: www.keysight.com
E-mail: tmo_russia@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Тел./факс: +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия анализаторов основан на воспроизведении при помощи встроенных модулей ЦАП и усилителей напряжения и силы постоянного тока, задаваемых оператором, и измерении отклика с тестируемых полупроводниковых приборов при помощи встроенных модулей АЦП и масштабных преобразователей.
Анализаторы состоят из базового блока и тестовой оснастки, соединенных силовыми кабелями. Анализаторы имеют следующие исполнения: Н20 или Н21, или Н50, или Н51, или Н70, или Н71. Технические характеристики анализаторов зависят от выбранного исполнения.
Конструктивно базовый блок и тестовая оснастка выполнены в моноблочном исполнении. На передней панели базового блока расположены: 15-дюймовая сенсорная цветная ЖК-панель (ЖК-панель), клавиши регулировки ЖК-панели, интерфейсы USB 2 порта, индикаторы высокого напряжения и режима измерений, программные кнопки, привод DVD-R для резервного копирования данных. На задней панели расположены светодиодные индикаторы состояния, входное гнездо LINE для подсоединения силового кабеля переменного тока, интерфейсы GPIB, LAN, USB, триаксиальный разъем GNDU. В зависимости от исполнения базовый блок оснащается модулями MPSMU, HVSMU, HCSMU, MCSMU, UHCU, MFCMU.
Питание анализаторов осуществляется от сети переменного тока.
Анализаторы могут использоваться при исследовании электрических параметров МОП-транзисторов, биполярных транзисторов с изолированным затвором, диодов, шунтов, соединителей, резисторов, фотоэлементов и электронных компонентов, используемых в силовых цепях. Анализаторы применяются в схемотехнике для проектирования и отладки электронных схем устройств различного назначения.

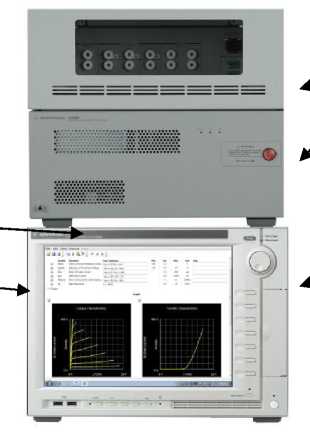

Общий вид анализаторов с указанием мест размещения знака утверждения типа и знака поверки представлен на рисунке 1.
знак поверки
знак утверждения типа

Базовый блок
Рисунок 1 - Общий вид анализаторов силовых полупроводниковых приборов В1505А, В1506А

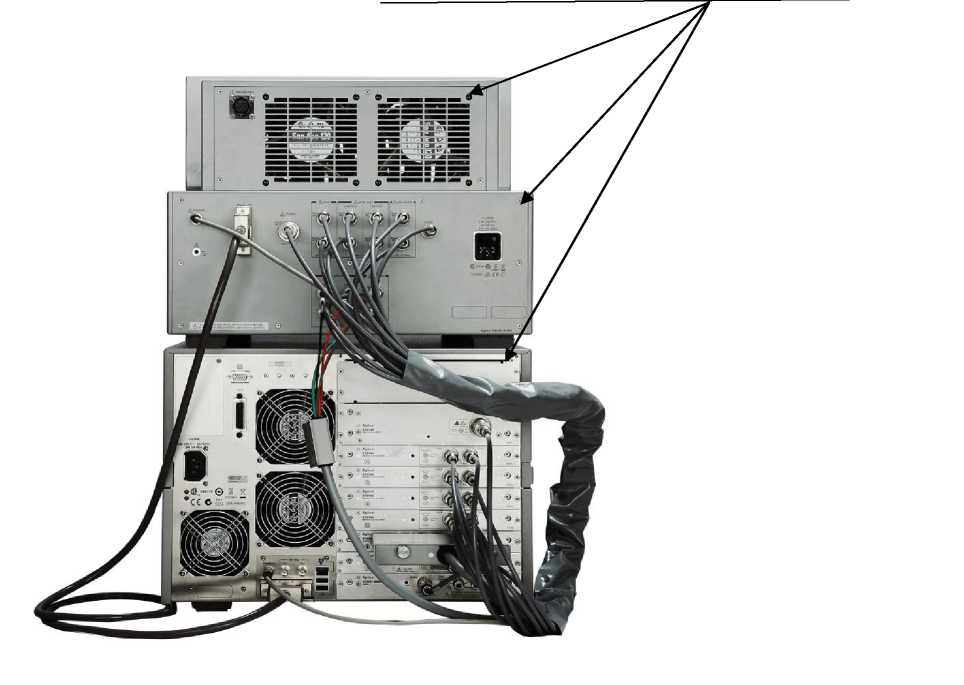

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Места пломбировки от несанкционированного доступа

Рисунок 2 - Места пломбировки от несанкционированного доступа
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||
В1505А, В1506А | ||||||
Н20 Н21 |
Н50 Н51 |
Н70 Н71 | ||||
Диапазон измерений/воспроизведения напряжения постоянного тока, В |
±3000 | |||||
Диапазоны измерений/воспроизведения силы постоянного тока, А |
±20 |
±500 |
±1500 | |||
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока модуля MPSMU (АЦП с высоким разрешением) | ||||||
Поддиапазоны, В |
Разрешение, мкВ |
Пределы допускаемой абсолютной погрешности, мВ |
Максимальный ток, мА | |||
±0,5 |
0,5 |
±(1-10-4-ип(1) + 0,5) |
100 | |||
±2 |
2,0 |
±(1-10-4- ип + 0,5) |
100 | |||
±5 |
5,0 |
±(9-10-5- ип + 1) |
100 | |||
±20 |
20,0 |
±(9-10-5- ип + 1) |
100 | |||
±40 |
40,0 |
±(1-10-4- ип + 1) |
(2) | |||
±100 |
100,0 |
±(1,2-10-4- ип + 2,5) |
(2) | |||
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока модуля MPSMU (АЦП с высоким разрешением/высокоскоростной АЦП) | ||||||
Поддиапазоны, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности, мВ |
Максимальный ток, мА | |||
±0,5 |
0,025 |
±(1,8-10--44-ип + 0,5) |
100 | |||
±2 |
0,100 |
±(1,8-10--44-ип + 0,5) |
100 | |||
±5 |
0,250 |
±(1,8-10-4-ип + 1) |
100 | |||
±20 |
1,000 |
±(1,8-10-4-ип + 3) |
100 | |||
±40 |
2,000 |
±(1,8-10-4-ип + 6) |
(2) | |||
±100 |
5,000 |
±(1,8-10-4-ип + 15) |
(2) | |||
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока модуля MPSMU (высокоскоростной АЦП) | ||||||
Поддиапазоны, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности, мВ |
Максимальный ток, мА | |||
±0,5 |
0,025 |
±(1-10-4-ип + 0,5) |
100 | |||
±2 |
0,100 |
±(1-10-4-ип + 0,7) |
100 | |||
±5 |
0,250 |
±(1-10-4-ип + 2) |
100 | |||
±20 |
1,000 |
±(1-10-4-ип + 4) |
100 | |||
±40 |
2,000 |
±(1,5-10-4-ип + 8) |
(2) | |||
±100 |
5,000 |
±(2-10-4-ип + 20) |
(2) |
Пределы допускаемой абсолютной погрешности измерений/воспроизведения напряжения постоянного тока модуля HVSMU | ||||||||||||
Поддиапазоны, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности, мВ |
Максимальный ток, мА | |||||||||
±200 |
0,2 |
±(3-10"4-Un + 40) |
8 | |||||||||
±500 |
0,5 |
±(3-10"4-Un + 100) |
8 | |||||||||
±1500 |
1,5 |
±(3-10’4-Un + 300) |
8 | |||||||||
±3000 |
3,0 |
±(3-10"4-Un + 600) |
4 | |||||||||
Пределы допускаемой абсолютной погрешности измерений/воспроизведения напряжения постоянного тока модуля МCSMU | ||||||||||||
Поддиапазоны, В |
Разрешение, мкВ |
Пределы допускаемой абсолютной погрешности, мВ |
Максимальный ток, А | |||||||||
±0,2 |
0,2 |
±(6-10"4-Un + 0,14) |
1 | |||||||||
±2 |
2,0 |
±(6-10"4-Un + 0,6) |
1 | |||||||||
±20 |
20,0 |
±(6-10"4-Un + 3) |
1 | |||||||||
±30 |
40,0 |
±(6-10"4-Un + 3) |
1 | |||||||||
Пределы допускаемой абсолютной погрешности измерений/воспроизведения напряжения постоянного тока модуля HCSMU | ||||||||||||
Поддиапазоны, В |
Разрешение, мкВ |
Пределы допускаемой абсолютной погрешности, мВ |
Коэффициент k1, Ом |
Максималь ный ток, А | ||||||||
±0,2 |
0,2 |
±(6-10^^* + 0,6 +0,05- I0)(3) |
0,05 |
20 | ||||||||
±2 |
2,0 |
±(6-10"4-Un + 0,6 + 0,5-I) |
0,5 |
20 | ||||||||
±20 |
20,0 |
±(6-10’4-Un + 3 + I0- k1) |
5 |
20 | ||||||||
±40 |
40,0 |
±(6-10^^ + 3 + I0- k1) |
10 |
1 | ||||||||
Пределы допускаемой абсолютной погрешности измерений/воспроизведения напряжения постоянного тока модуля UHCU | ||||||||||||
Диапазон, В |
Разрешение, мкВ |
Пределы допускаемой абсолютной погрешности, мВ | ||||||||||
±60 |
100/200 |
1 (2- 10-3-U,, + 10)(4) | ||||||||||
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока модуля МРSMU | ||||||||||||
Поддиапа зоны, мкА |
Разрешени е, пА |
Пределы допускаемой абсолютной погрешности, А |
Коэффициент k2, Ом-1 |
Максимальное напряжение, В | ||||||||
±0,01 |
0,01 |
Не нормируются |
100 | |||||||||
±0,1 |
0,1 |
Не нормируются |
100 | |||||||||
±1 |
1,0 |
Не нормируются |
100 | |||||||||
±10 |
10,0 |
±(4- 10-4-1п (6) + 2-10-9 + U0(5) k2)(8) ±(4- 10-4-1п + 2-10-9 + U0- k2)(9) |
3-10-11 3-10-9 |
100 | ||||||||
±100 |
100,0 |
±(3-10-4-1п + 3-10-9 + U0- k2) (8) ±(3 - 10-4-1п + 3 -10-9 + U0- k2) (9) |
1-10-10 3-10-9 |
100 | ||||||||
±1-103 |
1-103 |
±(3-10-4-1п + 6-10-8 + U0- k2) (8) ±(3-10-4-1п + 6-10-8 + U0- k2) (9) |
о о 40 40 |
100 | ||||||||
±1-104 |
1-104 |
±(3-10-4-1п + 2-10-7 + U0- k2) |
1-10-8 |
100 | ||||||||
±1-105 |
1-105 |
±(4-10-4-1п + 6-10-6 + U0- k2) |
1-10-7 |
(7) |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока модуля (АЦП с высоким разрешением | ||||||
Поддиап азоны, мкА |
Разреше ние, А |
Пределы допускаемой абсолютной погрешности, А |
Коэффициент k3, Ом-1 |
Максимальное напряжение, В | ||
±0,01 |
5-10-13 |
Не нормируются |
100 | |||
±0,1 |
5-10-12 |
Не нормируются |
100 | |||
±1 |
5-10-11 |
Не нормируются |
100 | |||
±10 |
5-10-10 |
±(5-10-4-1п + 3-10-9 + U0- k3)(8) ±(5- 10-4-1п + 3-10-9 + U0- k3) (9) |
3-10-11 3-10-9 |
100 | ||
±100 |
5-10-9 |
±(3,5-10-4-1п + 15-10-9 + U0- k3) (8) ±(3,5-10-4-1п + 15-10-9 + U0- k3) (9) |
1-10-10 3-10-9 |
100 | ||
±1-103 |
5-10-8 |
±(4- 10-4-1п + 15-10-8 + U0- k3) (8) ±(4-10-4-1п+ 15-10-8+ U0- k3) (9) |
О О 40 40 |
100 | ||
±1-104 |
5-10-7 |
±(4-10-4-1п + 15-10-7 + U0- k3) |
1-10-8 |
100 | ||
±1-105 |
5-10-6 |
±(4,5-10-4-1п + 15-10-6 + U0- k3) |
1-10-7 |
(7) | ||
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока модуля МРSMU (высокоскоростной АЦП) | ||||||
Поддиап азоны, мкА |
Разрешение, А |
Пределы допускаемой абсолютной погрешности, А |
Коэффициент k4, Ом-1 |
Максимальное напряжение, В | ||
±0,01 |
5-10-13 |
Не нормируются |
100 | |||
±0,1 |
5-10-12 |
Не нормируются |
100 | |||
±1 |
5-10-11 |
Не нормируются |
100 | |||
±10 |
5-10-10 |
±(5-10-4-1п + 2-10-9 + U0- k4) (8) ±(5-10-4-1п+ 2-10-9+ U0- k4) (9) |
3-10-11 3-10-9 |
100 | ||
±100 |
5-10-9 |
±(5-10-4-1п + 2-10-8 + U0- k4) (8) ±(5-10-4-1п+ 2-10-8+ U0- k4) (9) |
1-10-10 3-10-9 |
100 | ||
±1-103 |
5-10-8 |
±(4- 10-4-1п + 2-10-7 + U0- k4)(8) ±(4- 10-4-1п+ 2-10-7+ U0- k4) (9) |
О о 40 40 |
100 | ||
±1-104 |
5-10-7 |
±(4-10-4-1п + 2-10-6 + U0- k4) |
1-10-8 |
100 | ||
±1-105 |
5-10-6 |
±(1-10-3-1п + 2-10-5 + U0- k4) |
1-10-7 |
(7) | ||
Пределы допускаемой абсолютной погрешности измерений/воспроизведения силы постоянного тока модуля HVSMU | ||||||
Поддиа пазоны, мкА |
Разре шение, пА |
Пределы допускаемой абсолютной погрешности, А |
Коэффи-ц иент k5, Ом-1 |
Максимальное напряжение, В |
Минимальный установленный ток, нА | |
±0,01 |
0,1 |
Не нормируются |
3000 |
1-10-3 | ||
±0,1 |
0,1 |
Не нормируются |
3000 |
0,1 | ||
±1 |
1,0 |
Не нормируются |
3000 |
0,1 | ||
±10 |
10,0 |
Не нормируются |
3000 |
10 | ||
±100 |
100,0 |
±(3-10-4-1п + 3-10-9 + U0- k5) |
3-10-9 |
3000 |
10 | |
±1-103 |
1-103 |
±(3-10-4-1п + 6-10-8 + U0- k5) |
3000 |
100 | ||
±1-104 |
1-104 |
±(3-10-4-1п + 2-10-7 + U0- k5) |
1500 |
1-103 |
Пределы допускаемой абсолютной погрешности измерений/воспроизведения силы постоянного тока модуля МСSMU | ||||||||
Поддиапазо ны, мА |
Разреше ние, нА |
Пределы допускаемой абсолютной погрешности измерений, А |
Коэффициент k6, Ом-1 |
Максимальное напряжение, В | ||||
±0,01 |
0,01 |
±(6-10-4-1п + 1-10-8 + U0- k6) |
1-10-10 |
30 | ||||
±0,1 |
0,1 |
±(6-10-4-1п + 2-10-8 + U0- k6) |
1-10-9 |
30 | ||||
±1 |
1,0 |
±(6-10-4-1п + 2-10-7 + U0- k6) |
1-10-8 |
30 | ||||
±10 |
10,0 |
±(6-10-4-1п + 2-10-6 + U0- k6) |
1-10-7 |
30 | ||||
±100 |
100,0 |
±(6-10-4-1п + 2-10-5 + U0- k6) |
1-10-6 |
30 | ||||
±1-103(10) |
1-103 |
±(4-10-3-1п + 2-10-4 + U0- k6) |
1-10-5 |
30 | ||||
Пределы допускаемой абсолютной погрешности измерений/воспроизведения силы постоянного тока модуля HСSMU | ||||||||
Поддиапазо ны, мА |
Разрешение, нА |
Пределы допускаемой абсолютной погрешности измерений, А |
Коэффициент k7, Ом-1 |
Максимальное напряжение, В | ||||
±0,010 |
0,01 |
±(6-10-4-1п + 1-10-8 + U0- k7) |
3-10-9 |
40 | ||||
±0,100 |
0,1 |
±(6-10-4-1п + 2-10-8 + U0- k7) |
3-10-9 |
40 | ||||
±1 |
1,0 |
±(6-10-4-1п + 2-10-7 + U0- k7) |
1-10-8 |
40 | ||||
±10 |
10,0 |
±(6-10-4-1п + 2-10-6 + U0- k7) |
1-10-7 |
40 | ||||
±100 |
100,0 |
±(6-10-4-1п + 2-10-5 + U0- k7) |
1-10-6 |
40 | ||||
±1-103 |
1-103 |
±(4-10-3-1п + 2-10-4 + U0- k7) |
1-10-5 |
40 | ||||
±2-104(11) |
2-104 |
±(4-10-3-1п + 2-10-3 + U0- k7) |
1-10-4 |
20 | ||||
Пределы допускаемой абсолютной погрешности измерений/воспроизведения силы постоянного тока модуля UHCU | ||||||||
Диапазоны, А |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности, А |
Коэффициент k8, Ом-1 |
Максимально е напряжение, В | ||||
измерение |
воспроизведение | |||||||
±500 |
0,5 |
1 |
±(6-10-3-1п* +0,3 + k8-U0) |
0,01 |
63 | |||
±1500 |
2,0 |
4 |
±(8-10-3-1п +0,9 + k8-U0) |
0,02 |
63 |
Диапазон измерений электрической ёмкости при частоте тестового сигнала от 1 кГц до 1 МГц (для исполнений Н21, Н51, Н71), Ф |
от 140-13 до 1-10-6 | ||
Пределы допускаемой относительной погрешности измерений электрической ёмкости модуля MFCMU (для исполнений Н21, Н51, Н71) | |||
Частота, кГц |
Значения электрической ёмкости, нФ |
Пределы допускаемой относительной погрешности установки значений ёмкости, % |
Погрешность установки частоты тестового сигнала, % |
1-103 |
0,001 |
±0,26 |
±0,008 |
0,010 |
±0,11 | ||
0,100 |
±0,10 | ||
1,000 |
±0,10 | ||
100 |
0,010 |
±0,18 | |
0,100 |
±0,11 | ||
1,000 |
±0,10 | ||
10,000 |
±0,10 | ||
10 |
0,100 |
±0,18 | |
1,000 |
±0,11 | ||
10,000 |
±0,10 | ||
100,000 |
±0,10 | ||
1 |
0,100 |
±0,92 | |
1,000 |
±0,18 | ||
10,000 |
±0,11 | ||
100,000 |
±0,10 | ||
(U - значение измеряемого напряжения, В)
при 20 мА < I £ 50 мА максимальное напряжение 40 В, при 50 мА < I £ 100 мА максимальное напряжение 20 В, ((8I)- - значение измеряемого/выходного тока в А);
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Потребляемая мощность, В •А, не более: базовый блок |
900 |
тестовая оснастка: | |
- исполнения Н20, Н21 |
130 |
- исполнения Н50, Н51 |
470 |
- исполнения Н70, Н71 |
470 |
Параметры электрического питания | |
-- напряжение переменного тока, В |
от 198 до 242 |
-- частота переменного тока, Гц |
от 47 до 63 |
Габаритные размеры, мм, не более: базовый блок: | |
- высота |
330 |
- ширина |
420 |
- длина |
575 |
тестовая оснастка: | |
- высота |
360 |
- ширина |
420 |
- длина |
575 |
Масса, кг, не более: | |
- базовый блок |
35 |
- тестовая оснастка: | |
- исполнения Н20, Н21 |
22 |
- исполнения Н50, Н51, Н70, Н71 |
33,5 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С |
от 18 до 28 |
- относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
