Наименование

Обозначение

Количество

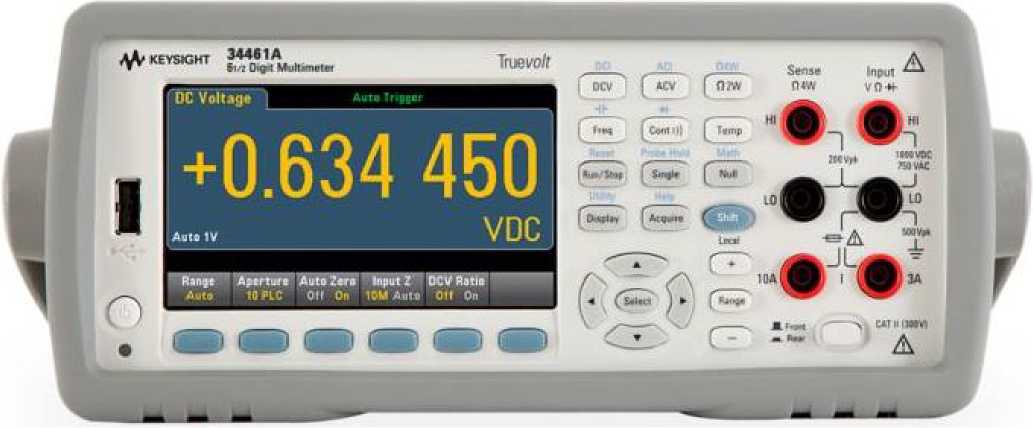

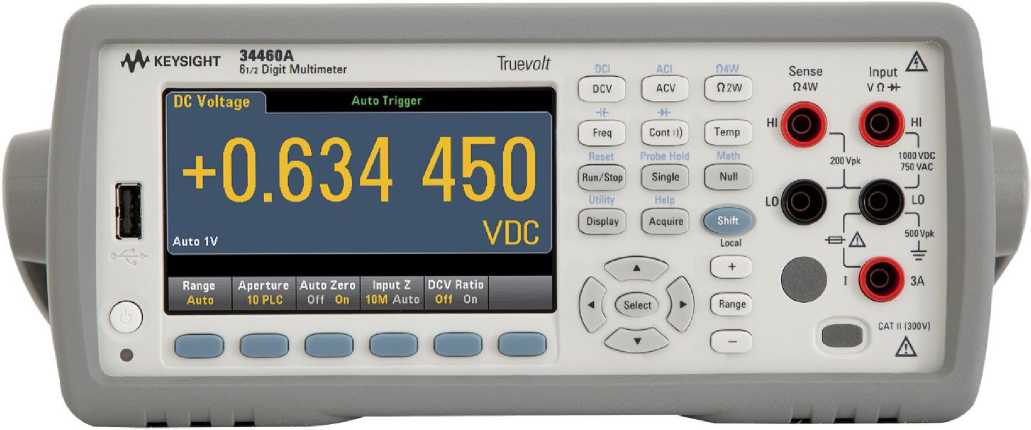

Мультиметр цифровой 34460A, 34461A (модификация по заказу)

-

1 шт.

Кабель питания

-

1 шт.

Кабели измерительные

-

т         I)

1 к-т ’

Кабель USB

-

1 1)

1 шт. ’

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 206.1-112-2018

1 экз.

Примечание - ¹⁾ для модификации 34461A

Предел измерений

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, мВ, В

Температурный коэффициент ¹⁾, /°С

100 мВ

±(0,0090+0,0065)

0,0005+0,0005

1 В

±(0,0080+0,0010)

0,0005+0,0001

10 В

±(0,0075+0,0005)

100 В

±(0,0085+0,000б)

1000 В

±(0,0085+0,0010)

Примечание - ¹⁾ параметры погрешности выражены в % от измеренного значения + % от предела измерений

Предел измерений

Частота

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, мВ, В

Температурный коэффициент ¹⁾, /°С

от 100 мВ до 750 В

от 3 до 5 Гц включ.

±(1,00+0,03)

0,100+0,003

св. 5 до 10 Гц включ.

±(0,38+0,03)

0,035+0,003

св. 10 Гц до 20 кГц включ.

±(0,09+0,03)

0,005+0,003

св. 20 до 50 кГц включ.

±(0,15+0,05)

0,011+0,005

св. 50 до 100 кГц включ.

±(0,63+0,08)

0,060+0,008

св. 100 до 300 кГц включ.

±(4,00+0,50)

0,200+0,020

Предел измерений

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, мА, А

Температурный коэффициент ¹⁾, /°С

100 мкА

±(0,05+0,025)

0,0020+0,0030

1 мА

±(0,05+0,00б)

0,0020+0,0005

10 мА

±(0,05+0,020)

0,0020+0,0020

100 мА

±(0,05+0,005)

0,0020+0,0005

1 А

±(0,10+0,010)

0,0050+0,0010

3 А

±(0,20+0,020)

0,0050+0,0020

Примечание - ¹⁾ параметры погрешности выражены в % от измеренного значения + % от предела измерений

Предел измерений

Частота

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, мкА, мА, А

Температурный коэффициент ¹⁾, /°С

от 100 мкА до

100 мА

от 3 Гц до 5 кГц включ.

±(0,10+0,04)

0,015+0,006

1 А

3 А

±(0,23+0,04)

Примечание - ¹⁾ параметры погрешности выражены в % от измеренного значения + % от предела измерений

Предел измерений

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, Ом, кОм, МОм

Температурный коэффициент ¹⁾, /°С

100 Ом

±(0,014+0,007)

0,0006+0,0005

1 кОм

±(0,014+0,001)

0,0006+0,0001

10 кОм

100 кОм

1 МОм

0,0010+0,0002

10 МОм

±(0,040+0,001)

0,0030+0,0004

100 МОм

±(0,800+0,010)

0,1500+0,0002

Примечания

¹⁾ - параметры погрешности выражены в % от измеренного значения + % от предела измерений;

Спецификации даны при условии использования функции «NULL». Без использования функции «NULL» дополнительная погрешность составляет 0,2 Ом

Предел измерений

Частота

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, Гц, кГц

Температурный коэффициент ¹⁾, /°С

от 100 мВ до

750 В ¹⁾

от 3 до 9,9(9) Гц

±0,001-F

2-10^AF

от 10 до 99,9(9) Гц

±0,0003-F

от 100 Гц до 0,9(9) кГц

±0,00012-F

от 1 до 300 кГц включ.

±0,00012<F

Примечания

¹⁾ - Входное напряжение не менее 100 мВ. При входном напряжении от 10 до 100 мВ погрешность увеличивается в 10 раз;

F - измеренное значение частоты, Гц, кГц

Предел измерений

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, нФ, мкФ, мФ

Температурный коэффициент ¹⁾, /°С

1,0000 нФ

±(0,5+0,5)

0,05+0,05

10,000 нФ

±(0,4+0,1)

0,05+0,01

100,00 нФ

1,0000 мкФ

10,000 мкФ

100,00 мкФ

Примечания

¹⁾ - параметры погрешности выражены в % от измеренного значения + % от предела измерений;

Спецификации даны при условии использования функции «NULL»

Предел измерений

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, мВ, В

Температурный коэффициент ¹⁾, /°С

100 мВ

±(0,0050+0,0035)

0,0005+0,0005

1 В

±(0,0040+0,0007)

0,0005+0,0001

10 В

±(0,0035+0,0005)

100 В

±(0,0045+0,0006)

1000 В

±(0,0045+0,0010)

Примечание - ¹⁾ параметры погрешности выражены в % от измеренного значения + % от предела измерений

Предел измерений

Частота

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, мВ, В

Температурный коэффициент ¹⁾, /°С

от 100 мВ до 750 В

от 3 до 5 Гц включ.

±(1,00+0,03)

0,100+0,003

св. 5 до 10 Гц включ.

±(0,35+0,03)

0,035+0,003

св. 10 Гц до 20 кГц включ.

±(0,06+0,03)

0,005+0,003

св. 20 до 50 кГц включ.

±(0,12+0,05)

0,011+0,005

св. 50 до 100 кГц включ.

±(0,60+0,08)

0,060+0,008

св. 100 до 300 кГц включ.

±(4,00+0,50)

0,200+0,020

Предел измерений

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, мА, А

Температурный коэффициент ¹⁾, /°С

100 мкА

±(0,05+0,025)

0,0020+0,0030

1 мА

±(0,05+0,006)

0,0020+0,0005

10 мА

±(0,05+0,020)

0,0020+0,0020

100 мА

±(0,05+0,005)

0,0020+0,0005

1 А

±(0,10+0,010)

0,0050+0,0010

3 А

±(0,20+0,020)

0,0050+0,0020

10 А

±(0,22+0,010)

0,0050+0,0010

Примечание - ¹⁾ параметры погрешности выражены в % от измеренного значения + % от предела измерений

Предел измерений

Частота

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, мкА, мА, А

Температурный коэффициент ¹⁾, /°С

от 100 мкА до

100 мА

от 3 Гц до 5 кГц включ.

±(0,10+0,04)

0,015+0,006

1 А

3 А

±(0,23+0,04)

10 А

±(0,15+0,04)

Примечание - ¹⁾ параметры погрешности выражены в % от измеренного значения + % от предела измерений

Предел измерений

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, Ом, кОм, МОм

Температурный коэффициент ¹⁾, /°С

100 Ом

±(0,010+0,004)

0,0006+0,0005

1 кОм

±(0,010+0,001)

0,0006+0,0001

10 кОм

100 кОм

1 МОм

0,0010+0,0002

10 МОм

±(0,040+0,001)

0,0030+0,0004

100 МОм

±(0,800+0,010)

0,1500+0,0002

Примечания

¹⁾ - параметры погрешности выражены в % от измеренного значения + % от предела измерений;

Спецификации даны при условии использования функции «NULL». Без использования функции «NULL» дополнительная погрешность составляет 0,2 Ом

Предел измерений

Частота

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, Гц, кГц

Температурный коэффициент ¹⁾, /°С

от 100 мВ до

750 В ^п

от 3 до 9,9(9) Гц

±0,001-F

0,001-F

от 10 до 99,9(9) Гц

±0,0003-F

0,00035-F

от 100 Гц до 0,9(9) кГц

±0,0001 -F

0,00015Т

от 1 до 300 кГц включ.

±0,0001 -F

0,00015<F

Примечания

¹⁾ - Входное напряжение не менее 100 мВ. При входном напряжении от 10 до 100 мВ погрешность увеличивается в 10 раз;

F - измеренное значение частоты, Гц, кГц

Предел измерений

Пределы допускаемой основной абсолютной погрешности измерений ¹⁾, нФ, мкФ, мФ

Температурный коэффициент ¹⁾, /°С

1,0000 нФ

±(0,5+0,5)

0,05+0,05

10,000 нФ

±(0,4+0,1)

0,05+0,01

100,00 нФ

1,0000 мкФ

10,000 мкФ

100,00 мкФ

Примечания

¹⁾ - параметры погрешности выражены в % от измеренного значения + % от предела измерений;

Спецификации даны при условии использования функции «NULL»

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

100; 120/127; 220/230; 240

- частота переменного тока, Гц

50/60/400

Габаритные размеры, мм,

303,2^Х261,2^Х103,8

(длина^хширина^хвысота)

Масса, кг

- мультиметры цифровые 34460A

3,68

- мультиметры цифровые 34461A

3,76

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность воздуха, %

80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от 0 до +55

- относительная влажность воздуха, %

80 при +40 °С; 40 при +55 °С
