Счетчики выпускаются в четырех моделях: TME400-VM, TME400-VMF, TME400-VC, TME400-VCF.

Принцип действия счетчиков основан на подсчете оборотов турбины с помощью датчика Виганда, последующем расчете объема газа при рабочих условиях, полиномиальной коррекции внутри электронного блока, а также (в моделях TME400-VC и TME400-VCF) измерении давления и температуры газа в трубопроводе и вычислении объема и объемного расхода газа при стандартных условиях.

Счетчики состоят из корпуса, измерительного механизма и электронного блока. Электронный блок счетчика может быть выполнен в виде отдельного узла, соединенного с корпусом счетчика кабелем длиной до 15 метров.

Счетчики моделей ТME400-VC и TME400-VCF дополнительно оснащены встроенными датчиком абсолютного давления и платиновым термопреобразователем сопротивления типа Pt1000 и выполняют функцию вычислителя, приводя объем и расход газа к заданным стандартным условиям, в т.ч. согласно ГОСТ 2939-63.

На жидкокристаллическом дисплее электронного блока выводится информация об исходных данных и результатах измерений. В памяти электронного блока сохраняется база данных зарегистрированных параметров, сохраняются значения измеренных объемов газа. Ведутся периодические архивы результатов измерений, состояний оборудования, журнал событий.

Расчет коэффициента сжимаемости измеряемой среды производится в соответствии с ГОСТ 30319.2-2015, AGA8-G1, AGA8-G2, AGA NX19-mod. (относительная плотность), AGA NX19-mod. (стандартная плотность), Gerg88S или используется постоянный коэффициент (по умолчанию).

Счетчики имеют два импульсных выхода: высокочастотный (ВЧ) и низкочастотный (НЧ). Дополнительно в счетчиках имеется последовательный интерфейс RS 485 (для считывания цифровых данных и параметризации) и аналоговый выход 4-20 мА, которые могут работать только при подключении счетчика к внешнему источнику питания через специальный барьер искробезопасности, поставляемые в комплекте со счетчиком (в случае применения во взрывоопасной среде).

Модели счетчиков:

• •  TME400-VM - связь электронного блока счетчика с измерительным механизмом осуществляется по одному импульсному каналу.

• •  ТME400-VMF - связь электронного блока счетчика с измерительным механизмом осуществляется одновременно по двум импульсным каналам. Длина корпуса счетчика в данной модели составляет 3DN.

• •  ТME400-VС - связь электронного блока счетчика с измерительным механизмом осуществляется по одному импульсному каналу. В данной модели дополнительно встроены датчики давления и температуры и осуществляется приведение объема и расхода газа к стандартным условиям.

• •  ТME400-VСF - связь электронного блока счетчика с измерительным механизмом осуществляется одновременно по двум импульсным каналам. Длина корпуса счетчика составляет 3DN. В данной модели дополнительно встроены датчики давления и температуры и осуществляется приведение объема и расхода газа к стандартным условиям.

Для управления счетчиком возможно использовать конфигурационное программное обеспечение RMGView^TME для Windows. ПК оператора при этом необходимо соединить с электронным блоком счетчика интерфейсом RS 485.

Конструкция счетчика позволяет производить полиномиальную коррекцию измеренного счетчиком объема газа в рабочих условиях. RMGView^TME позволяет рассчитать коэффициенты полинома для коррекции калибровочной кривой счетчика и загрузить эти коэффициенты в память устройства. После этого электронный блок счетчика будет вносить поправки в результат измерений счетчика, тем самым минимизируя погрешность измерений.

Питание электронного блока счетчика осуществляется от встроенной литиевой батареи, заряда которой достаточно для выполнения устройством основных функций:

• - подсчет объема и вычисление расхода газа в рабочих условиях;

• - измерение давления и температуры газа (в моделях TME400-VC и TME400-VCF);

• - подсчет объема и вычисление расхода газа в стандартных условиях (в моделях TME400-VC и TME400-VCF);

• - ведение периодических архивов и журнала событий;

• - работа дискретных и импульсных выходов.

Для выполнения следующих функций требуется подключение внешнего источника питания:

• - работа интерфейса RS 485 и выхода 4-20 мА;

• - полиномиальная коррекция ошибки счетчика.

Срок службы батареи питания зависит от конкретной модели счетчика и режима его эксплуатации.

Счетчики диаметром DN100 и более снабжены масляными насосами для смазки подшипников. В счетчиках малого диаметра устанавливаются подшипники, не требующие периодической смазки.

Для измерения агрессивных газов (например, биогаз, кислый газ или этилен) имеются специальные исполнения с тефлоновым покрытием, специальными материалами, смазками.

Внешний вид счетчиков представлен на рисунке 1. Места пломбировки счетчиков представлены на рисунке 2.

Серийный номер счетчика наносится на маркировочную табличку методом металлографики. Место нанесения серийного номера представлено на рисунке 3.

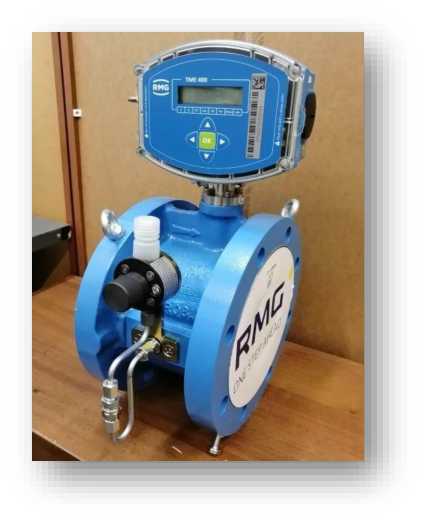

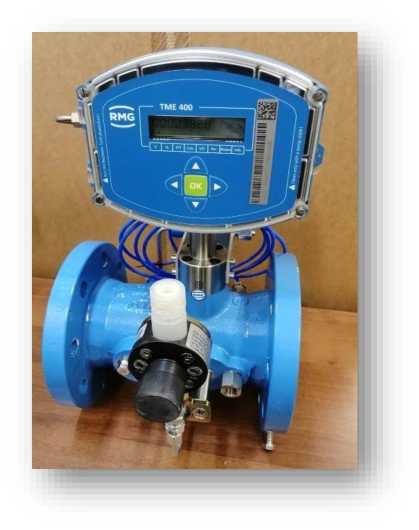

Рисунок 1 - Счетчики газа турбинные TME400. Общий вид

Вид спереди

Заводская пломба

Вид сзади

Защитные пластиковые втулки со свинцовыми заводскими пломбами

Заводская пломба

поверки

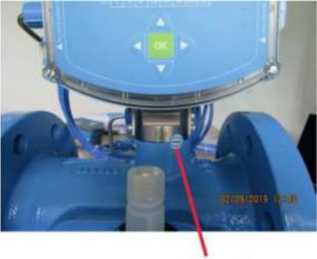

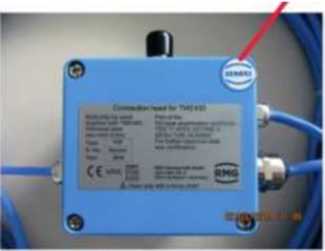

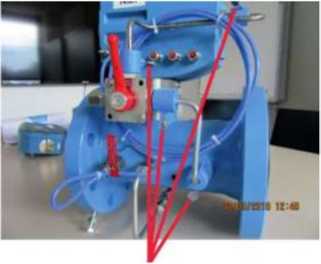

Рисунок 2 - Места пломбирования счетчиков

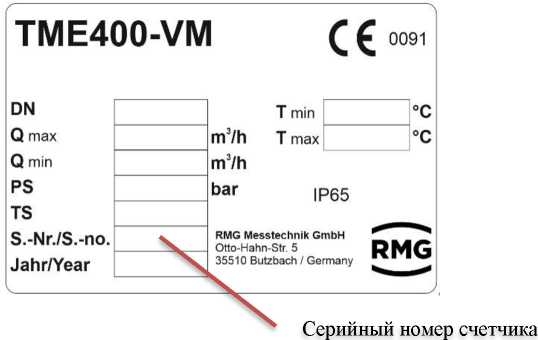

Рисунок 3 - Место нанесения серийного номера

Таблица 5 -

Основные метрологические и технические характеристики приведены в таблицах 2, 3 и 4.

Таблица 2 - Метрологические характеристики счетчиков газа турбинных мод. TME400-VM и TME400-VC

Примечания:

• ¹⁾ Диапазоны измерений расхода газа, а также значения максимального (Qmax), минимального (Qmin) расхода газа определяются в зависимости от диаметра счетчика и условий эксплуатации.

• ²⁾ Возможность расширения диапазона с включенной коррекцией (5=1%)

• ³⁾ Пределы допускаемой относительной погрешности измерений объемного расхода, приведенного к стандартным условиям без учета погрешности определения коэффициента сжимаемости, при доверительной вероятности 0,95 определяются по формуле t>_CT -Jdpy + ^Пр

Таблица 3 - Метрологические характеристики счетчиков газа турбинных мод. TME400-

VMF и TME400-VCF

Примечания:

• ¹⁾ Диапазоны измерений расхода газа, а также значения максимального (Qmax), минимального (Qmin) расхода газа определяются в зависимости от диаметра счетчика и условий эксплуатации.

• ²⁾ Пределы допускаемой относительной погрешности измерений объемного расхода, приведенного к стандартным условиям без учета погрешности определения коэффициента сжимаемости, при доверительной вероятности 0,95 определяются по формуле t>_CT -Jdpy + ^Пр

Таблица 4 - Технические характеристики счетчиков

Продолжение таблицы 4
