Номер по Госреестру СИ: 72071-18
72071-18 Счетчики газа турбинные
(TRZ03-K, TERZ 94 и TEC 24)
Назначение средства измерений:
Счетчики газа турбинные TRZ03-K, TERZ 94 и TEC 24 предназначены для измерения объемного расхода и объема при рабочих и стандартных (только ТЕС 24) условиях природного газа, пропана, бутана, азота, углекислого газа (сухого), воздуха и всех инертных газов.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
TRZ03-K, TERZ 94 и TEC 24
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 6 | 6 | 1,00 |
| ООО "РМГ РУС" | Юридические лица | 3 | 3 | 1,00 |
| Филиал АО"РУСАЛ Урал" в Волгограде "Объединенная компания РУСАЛ Волгоградский алюминиевый завод" ("РУСАЛ Волгоград") | Юридические лица | 1 | 1 | 1,00 |
| ООО "РН-Ванкор" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "МАГНИТОГОРСКИЙ МЕТАЛЛУРГИЧЕСКИЙ КОМБИНАТ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "БАЛТПРОМАРМАТУРА" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ЭКО-ЗОЛОПРОДУКТ ИНВЕСТ" | Юридические лица | 1 | 1 | 1,00 |
| НШПП "Яреганефть" ООО "ЛУКОЙЛ-ПЕРМЬ" | Юридические лица | 1 | 1 | 1,00 |
| ПИВЗАВОД | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e22fad33-2908-4f24-c3fe-392a3596ba01 | 72071-18 | 2023-03-31 | — | актуальная |
| a29e8863-e093-7ab5-4de0-034992652968 | 72071-18 | 2020-05-07 | 2023-03-31 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.








В счетчиках турбинных TRZ03-K, TERZ 94 программное обеспечение отсутствует. В TEC 24 используется встроенный корректор. Корректор имеет встроенное программное обеспечение (далее - ПО). ПО предназначено для обеспечения полнофункциональной работоспособности корректора. Идентификационные данные программного обеспечения могут быть проконтролированы через встроенный дисплей, либо удаленно.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения корректоров
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
Метрологически значимая часть ПО EC 24 |
|
Номер версии (идентификационный номер) ПО |
0.92 |
|
Цифровой идентификатор ПО (CRC16) |
1357 |
наносится на маркировочную табличку счетчиков газа турбинных TRZ03-K, TERZ 94 и TEC 24 методом наклейки, на титульный лист паспорта методом компьютерной графики.
приведены в ГОСТ Р 8.740-2011 «ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа турбинным TRZ03-K, TERZ 94 и TEC 24
Техническая документация RMG Messtechnik GmbH, Германия
осуществляется по документу МП 0661-13-2017 «Инструкция. ГСИ. Счетчики газа турбинные TRZ03-K, TERZ 94 и TEC 24», утвержденному ФГУП «ВНИИР» 12.02.2018 г.
Основные средства поверки:
- калибратор многофункциональный BEAMEX MC6 (регистрационный № 52489-13), диапазон измерения генерации силы постоянного тока 0 до 25 мА, пределы допускаемой основной погрешности измерения и воспроизведения силы тока составляет ±(0,01 % от показания + 1 мкА);
- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013. СКО 0,05%, НСП 0,04%. Диапазон воспроизведения объемного расхода газа
от 0,003 до 16 000 м3/ч;
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная
расходоизмерительная, поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%);
- национальные эталоны в рамках соглашения CIPM MRA (установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
- комплексы поверочные давления и стандартных сигналов «Элемер-ПКДС-210» ±0,025% ВПИ (рег. № 36734-08);
- частотомер электронно-счётный Ч3-85/3 (рег. № 32359-06), погрешность опорного генератора ±1 • 10-7;
- калибратор температуры КТ-1 (рег. № 29228-11), задаваемые температуры от минус 50 до +140°С, пределы допускаемой абсолютной погрешности воспроизведения температуры не более ±(0,05+0,0005-| t |) °С.
- программный комплекс «Расходомер ИСО», свидетельство об аттестации 61013-15. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или паспорт.
Принцип действия счетчиков турбинных TRZ03-K, TERZ 94 основан на зависимости частоты вращения турбины, установленной на оси внутри корпуса, от расхода газа, протекающего через счетчик.
Счетчики турбинные TRZ03-K, TERZ 94 состоят из корпуса, измерительного преобразователя, счетного устройства.
Счетчик турбинный TEC 24 дополнительно оснащен корректором объема газа (с датчиком абсолютного или избыточного давления и платиновым термопреобразователем сопротивления типа Pt1000).
В счетчиках турбинных TEC 24 после измерения объема или объемного расхода газа при рабочих условиях сигнал от счетчика газа поступает в корректор, который с учетом температуры, давления и состава газа приводит объем и объемный расход к стандартным условиям согласно ГОСТ 2939-63. На жидкокристаллическом дисплее корректора выводится информация об исходных данных и результатах измерений. В памяти корректора сохраняется база данных зарегестрированных параметров.
Для агрессивных газов (например биогаз, кислый газ или этилен) имеются специальные исполнения с тефлоновым покрытием, специальными материалами, смазками.
Расчет коэффициента сжимаемости измеряемой среды производится в соответствии с ГОСТ Р 8.769-2011 (ИСО 12213-3:2006), AGA8-G1 и AGA8-G2.

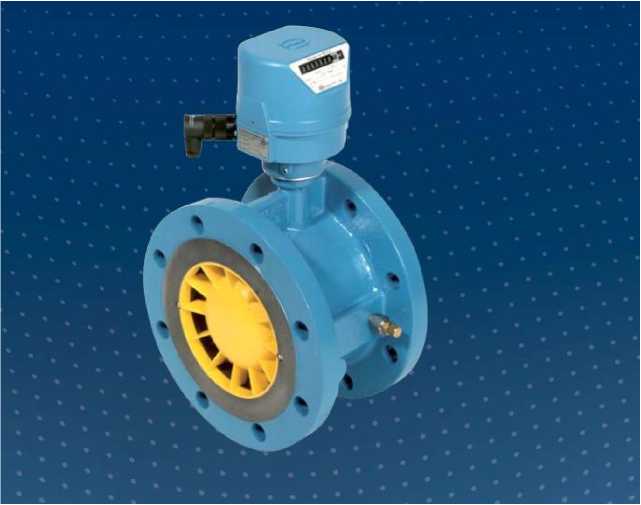

Рисунок 1 - Счетчик турбинный TRZ03-K. Общий вид
Гу г

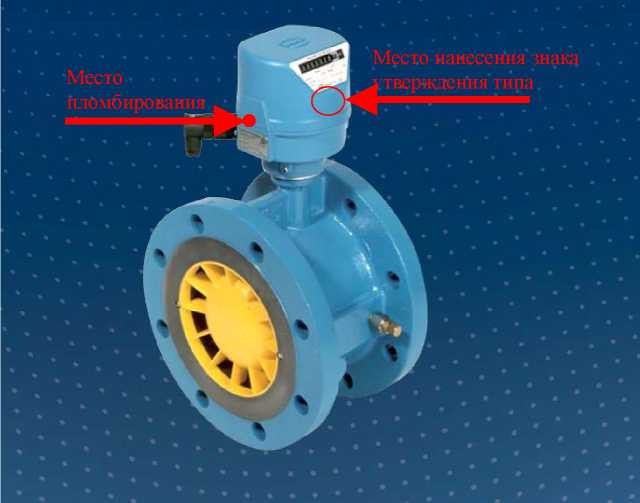

Рисунок 2 - Счетчик турбинный TRZ03-K. Место пломбирования

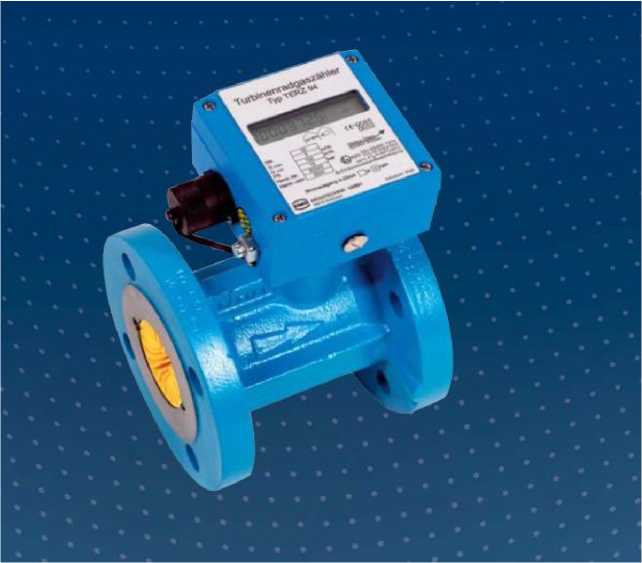

Рисунок 3 - Счетчик турбинный TERZ 94. Общий вид
Место нанесения знака утверждения типа
Место пломбирования

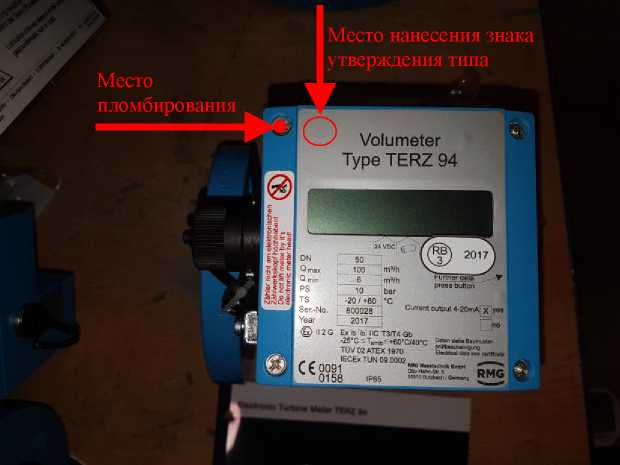

Рисунок 4 - Счетчик турбинный TERZ 94. Место пломбирования

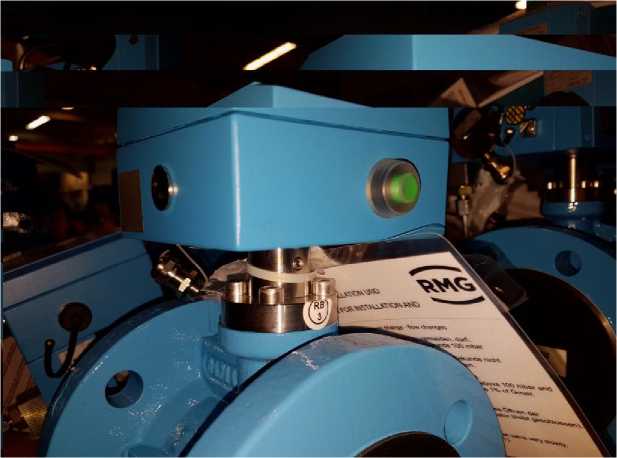

Рисунок 5 - Счетчик турбинный TERZ 94. Место пломбирования

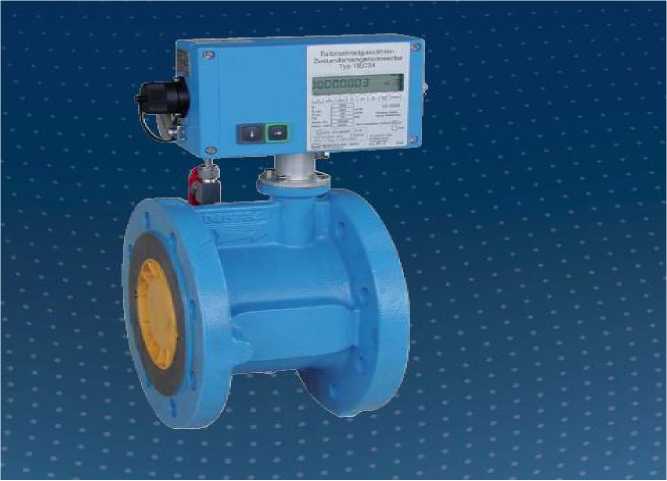

Рисунок 6 - Счетчик турбинный ТЕС 24. Общий вид

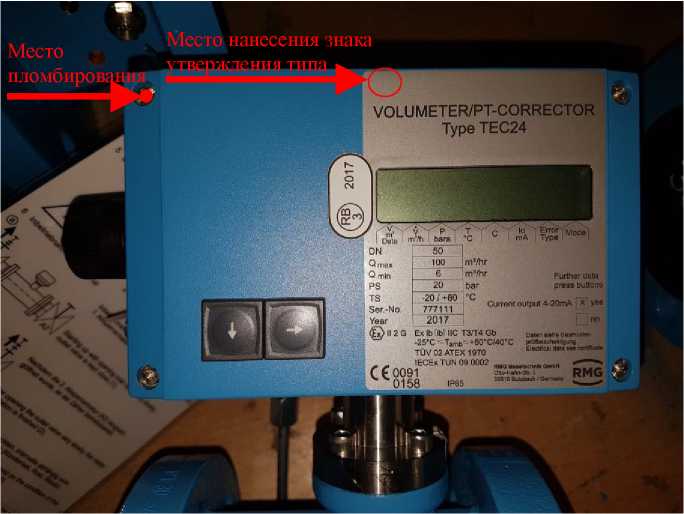

Рисунок 7 - Счетчик турбинный ТЕС 24. Место пломбирования

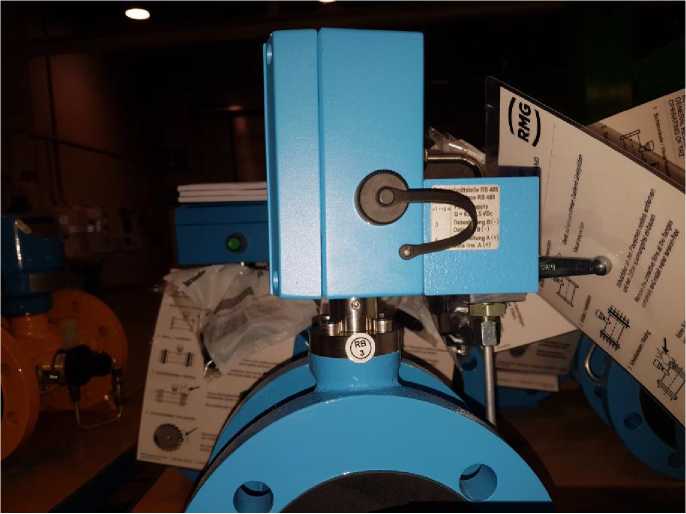

Рисунок 8 - Счетчик турбинный ТЕС 24. Место пломбирования
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода газа при рабочих условиях Х), м3/ч |
от 2,5 до 25000 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях Х), %: DN25 Qmin — Q < 0,2Qmax 0,2Qmax < Q < Qmax |
±3,0 ±2,0 |
|
DN40, DN50 Qmin — Q < 0,2Qmax 0,2Qmax < Q < Qmax |
±3,0 ±1,5 |
|
DN80 Qmin — Q < 0,2Qmax 0,2Qmax < Q < Qmax |
±3,0 ±1,0 |
|
Наименование характеристики |
Значение |
|
> DN100 Qmin — Q < 0,2Qmax 0,2Qmax — Q — Qmax |
±2,0 ±1,0 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода, приведенного к стандартным условиям без учета погрешности определения коэффициента сжимаемости, при доверительной вероятности 0,95: DN25 Qmin — Q < 0,2Qmax 0,2Qmax — Q — Qmax |
н- н- |
|
DN40, DN50 Qmin — Q < 0,2Qmax 0,2Qmax — Q — Qmax |
±3,1 ±1,7 |
|
DN80 Qmin — Q < 0,2Qmax 0,2Qmax — Q — Qmax |
±3,1 ±1,2 |
|
> DN100 Qmin — Q < 0,2Qmax 0,2Qmax — Q — Qmax |
Cxf -н -н |
|
Пределы допускаемой относительной погрешности приведения объема газа к стандартным условиям, % |
0,5 |
|
Пределы допускаемой приведенной погрешности по каналу вывода токового сигнала 4 - 20 мА, % (только для TEC 24) |
1 |
|
Диапазоны измеряемого абсолютного давления 2), МПа TRZ03-K, TERZ 94 |
от 0,1 до 10 2) |
|
TEC24 |
от 0,07 до 0,2; от 0,08 до 0,5; от 0,2 до 1; от 0,4 до 2; от 0,8 до 4; от 1,4 до 7 |
|
Диапазон температур измеряемого газа 2), °С: |
от -10 до +60 |
|
Диапазон температур окружающей среды, °С: TRZ03-K, TERZ 94 TEC 24 |
от -10 до +60 от -20 до +60 |
|
Напряжение питания, В |
- 2 литиевые батареи по 3,6 В (срок службы > 6 лет) - при внешнем напряжении питания 24 В (DC) через интерфейс и токовый выход (срок службы батареи > 12 лет) |
|
Выходные сигналы, шт.:
|
1 (TERZ 94, TEC 24) 3 (TRZ03-K) 1 1 (TEC 24) |
|
Интерфейсы |
RS 485 (протокол Modbus) / внешний источник питания |
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, мм |
от 25 до 600 |
|
Габаритные размеры (в зависимости от типоразмера), не более, мм | |
|
длина |
от 185 до 900 |
|
высота 3) |
от 145 до 440 |
|
ширина 3) |
от 80 до 540 |
|
Масса, кг, не более |
от 4 до 850 |
|
Средний срок службы, лет, не менее |
30 |
|
Примечания: | |
|
1) диапазоны измерений расхода газа, а также значения максимального (Qmax), | |
|
минимального (Qmin) расхода газа определяются в зависимости от диаметра | |
|
счетчика и условий эксплуатации.
| |
