Номер по Госреестру СИ: 58784-14
58784-14 Счетчики газа ультразвуковые
(USZ 08)
Назначение средства измерений:
Счетчики газа ультразвуковые USZ 08 (заводские номера 2613784, 2613785, 2613786, 2613787, 2613788, 2613789, 2613790, 2613791) (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода природного газа, при рабочих условиях на объекте ЛПУМГ «Портовая» ООО «Газпром трансгаз Санкт-Петербург».
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
USZ 08
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Газпром трансгаз Санкт-Петербург" | Юридические лица | 5 | 9 | 1,80 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d2295c31-7357-4768-35bf-5cfc87e8a190 | 58784-14 | 2020-05-07 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи -
ID в реестре СИ - 371880
Тип производства - единичное
Описание типа
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Нет модификации
Изготовитель - Фирма "RMG Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 16
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1460 дн.
№1635 от 2014.10.19 Об утверждении типов средств измерений (ГР 21210-14 - 58794-14)
№945 от 2018.05.17 О переоформлении свидетельства об утверждении типа средства измерений № 57132 "Счетчики газа ультразвуковые USZ 08"
№1016 от 2018.05.25 О переоформлении свидетельства об утверждении типа средства измерений № 64831 "Система автоматизированного налива нефтепродуктов в автоцистерны на ООО "РН-Туапсенефтепродукт "
№2504 от 2022.10.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Продукция и услуги для непродуктивных животных" (ТК 140)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
58784-14 Счетчики газа ультразвуковые (USZ 08) Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
62301-15 Счетчики газа (КТМ600 РУС) Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология») (РОССИЯ Самарская обл., пгт. Волжский; ООО "КТМ-Сервис", г. Самара (срок свидетельства: 18.11.2020 г.)) |
|
58784-14 Счетчики газа ультразвуковые (USZ 08) Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
66394-17 Комплексы измерительные ультразвуковые ("ГиперФлоу-УС" исполнений "Р", "С", "Т") Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел") (РОССИЯ Московская обл., г. Дедовск) |
|
58784-14 Счетчики газа ультразвуковые (USZ 08) Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
68029-17 Комплексы измерительные ультразвуковые («Вымпел-500» исполнений «01», «02») Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел") (РОССИЯ Московская обл., г. Дедовск) |
|
58784-14 Счетчики газа ультразвуковые (USZ 08) Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
75566-19 Счетчики газа ультразвуковые (КТМ700 РУС) Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология») (РОССИЯ пгт Волжский, Самарская обл.) |
|
58784-14 Счетчики газа ультразвуковые (USZ 08) Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
60367-15 Расходомеры ультразвуковые (Вымпел-500 исп. 01 и 02) ООО "НПО "Вымпел" (РОССИЯ Московская обл., Истринский р-н, г. Дедовск) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15411-00 01.05.2005 |
Хроматографы газовые промышленные, PGC мод. 9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15411-05 01.05.2010 |
Хроматографы газовые промышленные, PGC мод. 9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15411-08 01.12.2013 |
Хроматографы газовые промышленные, PGC мод. 6000, 9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
15411-96 01.07.2001 |
Хроматографы газовые промышленные, PGC мод. 9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15412-00 01.04.2005 |
Счетчики газа турбинные, TRZ 03 и мод. TRZ 03-L Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
15412-05 01.05.2010 |
Счетчики газа турбинные, TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
15412-06 01.01.2012 |
Счетчики газа турбинные, TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
15412-96 01.07.2001 |
Счетчики газа турбинные, TRZ 03 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15412-99 01.03.2004 |
Счетчики газа турбинные, TRZ 03 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
15413-00 01.04.2005 |
Счетчики газа вихревые, WBZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
15413-03 01.06.2008 |
Счетчики газа вихревые, WBZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
8 лет | |
|
15413-05 01.05.2010 |
Счетчики газа вихревые, WBZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
8 лет | |
|
15413-96 01.07.2001 |
Счетчики газа вихревые, WBZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
15414-00 01.04.2005 |
Плотномеры, DG 08 T Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
3 года | |
|
15414-96 01.07.2001 |
Плотномеры, DG 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15415-00 01.04.2005 |
Плотномеры, NDG 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
3 года | |
|
15415-96 01.07.2001 |
Плотномеры, NDG 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18154-99 01.03.2004 |
Преобразователи скорости звука в газах первичные, VOS 07 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18155-03 01.06.2008 |
Корректоры объема газа электронные, ЕС-694 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18155-99 01.03.2004 |
Корректоры объема газа электронные, EC-194, EC-694 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18156-03 01.06.2008 |
Корректоры объема газа электронные, ERZ9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18156-05 01.05.2010 |
Корректоры объема газа электронные, ERZ9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18156-06 01.01.2012 |
Корректоры объема газа электронные, ERZ9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18156-99 01.03.2004 |
Корректоры объема газа электронные, ERZ 9004, ERZ 9004T, ERZ 9002T, ERZ 9102T, ERZ 9104T Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
24854-03 01.12.2013 |
Калориметры газовые, EMC 500 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
24854-03 01.06.2008 |
Калориметры газовые, EMC 500 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24855-03 01.06.2008 |
Счетчики газа ультразвуковые, USZ08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
24855-08 01.12.2013 |
Счетчики газа ультразвуковые, USZ08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
29119-05 01.05.2010 |
Корректоры объема газа электронные, EC21, EC24 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
29119-08 01.12.2013 |
Корректоры объема газа электронные, EC24, EC900 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
29145-05 01.05.2010 |
Плотномеры, NDG 08, NDG 08 T, DG 08 T Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
3 года | |
|
33585-06 01.01.2012 |
Корректоры объема газа электронные, ERZ 2000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
33585-08 01.12.2013 |
Корректоры объема газа электронные, ERZ 2000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
33586-06 01.01.2012 |
Корректоры объема газа электронные, EC 605 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
36696-08 |
Счетчик газа турбинный, TERZ94 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
51422-12 18.09.2022 |
Счетчики газа ультразвуковые, USZ08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
51423-12 18.09.2027 |
Счетчики газа турбинные, TRZ мод. TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
58784-14 |
Счетчики газа ультразвуковые, USZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
59790-15 06.02.2020 |
Корректоры объема газа, ERZ 2000 и ERZ 2000-NG Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
64327-16 24.06.2021 |
Корректоры объема газа, EC 24, EC 600, EC 900 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
64690-16 12.08.2026 |
Счетчики газа ультразвуковые, USM-GT-400 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71740-18 |
Счетчики газа ультразвуковые, USZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
72071-18 03.08.2024 |
Счетчики газа турбинные, TRZ03-K, TERZ 94 и TEC 24 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
72348-18 |
Счетчики газа ультразвуковые, USZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
76727-19 29.11.2029 |
Корректоры объема газа, ERZ 2000-DI Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
86228-22 22.07.2027 |
Счетчики газа турбинные, TME400 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
91814-24 |
Счетчики газа ультразвуковые, USZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 12 | 0 | 12 | 0 | 9 | 0 | 9 | ||
| ФГУП "ВНИИР" (74) | 8 | 0 | 0 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
9193 | 5551 |
|
ФБУ Томский ЦСМ Томская область |
1909 | 5551 |
Счетчик имеет встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика. ПО установлено в вычислителе и аттестовано в установленном порядке по МИ 2955-2005, сертификат соответствия №06.0001.0410 выдан АНО «Межрегиональный испытательный центр» 14.07.2010 г с приложением №2 от 14 марта 2012 г.
ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях, посредством измерения скорости потока газа на основании времени прохождения ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программное обеспечение счетчика «USZ 08» |
|
Номер версии (идентификационный номер ПО) |
1.200 |
|
Цифровой идентификатор ПО |
56BA |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.
Помимо возможности просмотра и изменения параметров с помощью магнитного стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью конфигурационного программного обеспечения RMGView, которое состоит из модулей просмотра, диагностики и редактирования, предназначенных для проведения проверки технического состояния счетчика и его поверки.
RMGView находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, каких параметров пользователь может вводить или изменять.

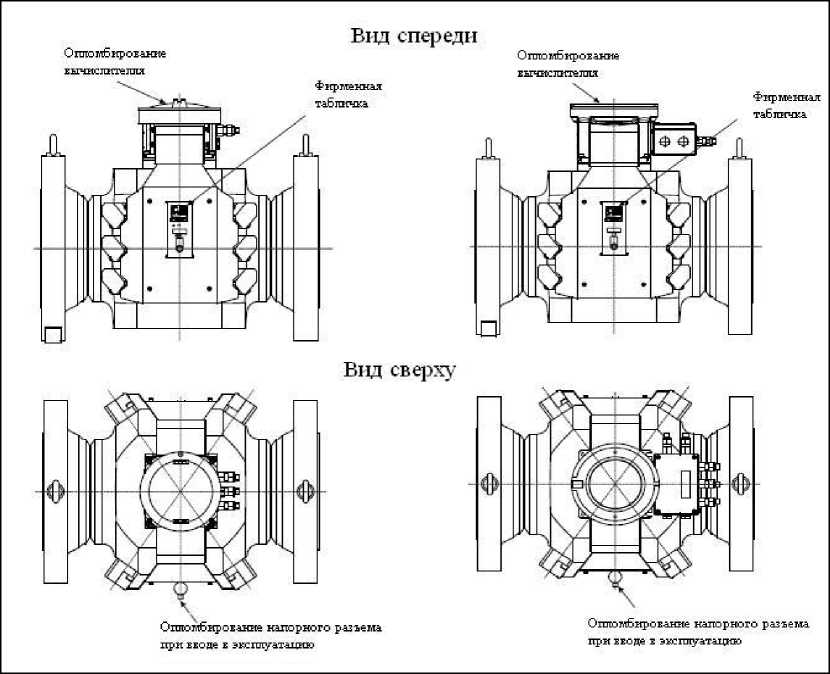

Рисунок 2 - Схемы пломбирования
наносят на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на лицевую панель вычислителя в верхнем левом углу методом наклейки.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы «RMG Messtechnik GmbH», Германия.
осуществляется по документу МП 0170-13-2014 «Инструкция. ГСИ. Счетчики газа ультразвуковые USZ 08. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 08 декабря 2017 г.
Основные средства поверки:
- поверочная расходоизмерительная установка, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности (относительной расширенной неопределенностью) ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
- термометр сопротивления типа ТСП, пределы измерений от минус 40 °C до 80 °C, предел допускаемой погрешности 0,1%;
- эталонный манометр МО с верхним пределом измерений 25 МПа, класс точности 0,16 по ГОСТ 6521;
- термометр ртутный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С по ГОСТ 28498-90;
- барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па;
- психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика.
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
Конструктивно стандартная модель счетчика состоит из корпуса, в котором установлено шесть пар ультразвуковых приемопередатчиков (далее - УЗП), и блока электроники USE 09 (далее - вычислитель), который закреплен с наружной стороны корпуса и не подвержен влиянию давления измерительной линии.
УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП образуют акустические каналы, которые расположены симметрично относительно оси счетчика согласно алгоритму Гаусса - Чебышева, что позволяет измерять расход газа в реверсивном направлении. Кроме этого возможно провести анализ профиля потока, самодиагностику и корректность работы прибора (CBM - Condition Based Monitoring). Измерения по акустическим каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния разности скорости распространения звука в измеряемой среде на точность измерений.
Вычислитель на основании результатов измерений по акустическим каналам рассчитывает скорость потока среды, усредненную по поперечному сечению счетчика, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, сообщения об ошибках, показания внешних датчиков температуры и давления (в модификации с дополнительным интерфейсом).
Все изменения конфигурируемых параметров или архивов протоколируются в интегрированной энергонезависимой памяти вычислителя, кроме этого изменение параметров счетчика защищено специальным переключателем, находящимся на вычислителе, который должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета. Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа).
Длина прямого участка трубопровода перед счетчиком должна составлять в общем случае не менее 10 DN, после - не менее 3 DN, при применении струевыпрямителей, рекомендованных к использованию изготовителем счетчиков, длина прямых участков перед счетчиком может быть сокращена до 5 DN. При применении счетчика для измерения объема газа в двух направлениях к участку трубопровода с обеих сторон счетчика применяется требование как к входному участку. В случае наличия перед счетчиком местных сопротивлений создающих значительную закрутку потока и/или асимметрию распределения скоростей монтаж счетчиков должен производиться с учетом дополнительных требований представленных в эксплуатационной документации.
В счетчиках предусмотрена возможность замены УЗП под давлением, в рабочем режиме без вывода прибора из эксплуатации и без переповерки. Замена вычислителя, а так же его компонентов так же возможна без проведения переповерки.

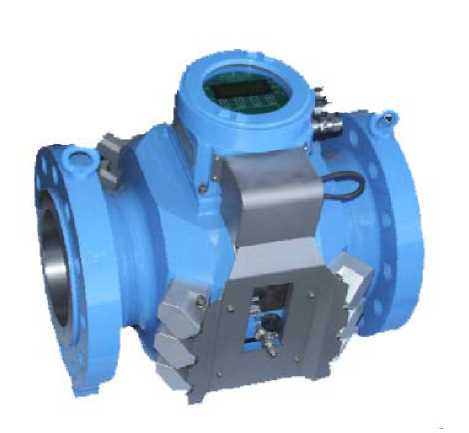

Рисунок 1 - Внешний вид счетчика
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
природный газ |
|
Диапазон измерений расхода газа при рабочих условиях, м3/ч |
от 120 до 9000 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %: |
±0,3 |
|
Диаметр условного прохода, мм (дюйм) |
400(16) |
|
Диапазон абсолютного давления измеряемого газа, МПа, (бар) |
от 0,1 до 25 (от 1 до 250) |
|
Диапазон температур измеряемого газа, °С |
от -40 до +50 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, не более, мм | |
|
длина |
1200 |
|
ширина (диаметр фланца) |
450 |
|
высота |
710 |
|
Условия эксплуатации: | |
|
- диапазон температур окружающей среды, °С |
от -40 до +55 |
|
- относительная влажность окружающей среды, не более, % |
95 |
|
Напряжение питания (постоянный ток), В |
24 +10% 24-15% |
|
Наименование характеристики |
Значение |
|
Взрывозащита |
2 ExdeIICT5/T6 BVS 07 ATEX E 035 |
|
Масса, не более, кг |
885 |
|
Средний срок службы, не менее, лет |
30 |
|
Степень защиты |
IP 65 |
