Принцип действия системы основан на использовании косвенного метода динамических измерений массы брутто нефти, основанного на измерениях объема нефти с применением преобразователей расхода, плотности нефти с применением преобразователя плотности или в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления соответственно. Массу брутто нефти вычисляет измерительновычислительный контроллер, как произведение объема и плотности нефти, приведенных к стандартным условиям. Массу нетто нефти вычисляет автоматизированное рабочее место (АРМ) оператора, как разность массы брутто нефти и массы балласта, используя результаты измерений массовой доли механических примесей и массовой доли хлористых солей в лаборатории, массовой доли воды, определенной в лаборатории.

Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящая из:

• - блока измерительных линий (далее - БИЛ);

• - блока измерений показателей качества нефти (далее - БИК);

• - системы обработки информации;

• - системы дренажа.

В вышеприведенные технологические блоки входят измерительные компоненты, по своему функционалу участвующие в измерениях массы нефти, контроле и измерениях параметров качества нефти, контроле технологических режимов работы системы. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты.

Измерительные компоненты системы, участвующие в измерениях массы нефти, контроле и измерениях параметров качества нефти, приведены в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1. Часть измерительных компонентов системы, приведенных в таблице 4, формируют вспомогательные измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.

Таблица 1 - Состав системы

В состав системы входят показывающие средства измерений давления и температуры нефти утвержденных типов, применяемые для контроля технологических режимов работы системы.

Система обеспечивает выполнение следующих основных функций:

- измерения массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне объемного расхода, температуры, давления, плотности нефти;

- вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в испытательной лаборатории;

- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

• - проведение поверки и контроля метрологических характеристик (далее - КМХ) ТПР и ПР с применением стационарной трубопоршневой установки;

• - проведение КМХ рабочих ТПР по контрольно-резервному ПР, применяемому в качестве контрольного;

• - автоматический и ручной отбор проб нефти согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

• - защита измерительной информации от несанкционированного доступа программными средствами.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результаты измерений, на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах ТПР и ПР, устанавливают пломбы, несущие на себе знак поверки.

Заводской номер системы нанесен на маркировочную табличку, установленную на системе.

Места установки пломб на ТПР и ПР указаны на рисунках 1 и 2.

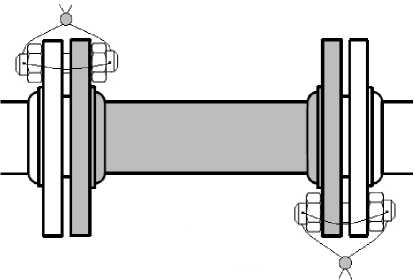

Рисунок 1 - Места установки пломб на ТПР

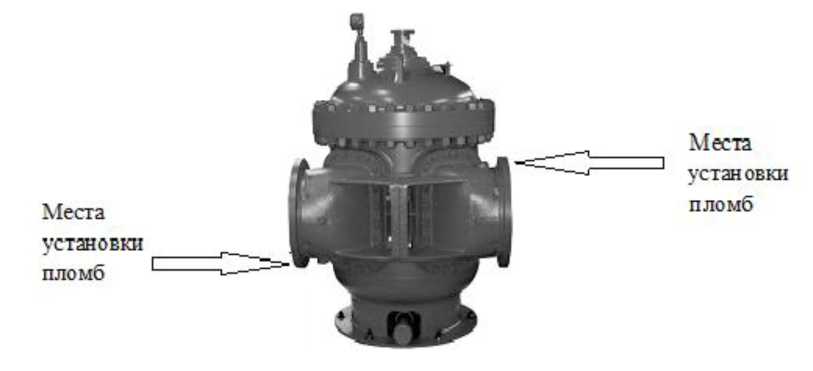

Рисунок 2 - Места установки пломб на ПР

Таблица 6 -

Метрологические характеристики, состав ИК с комплектным способом поверки, а также основные технические характеристики системы и параметры измеряемой среды приведены в таблицах 3, 4, 5.

Таблица 3 - Метрологические характеристики системы

Таблица 4 - Состав ИК с комплектным способом поверки

^* Пределы допускаемой относительной погрешности ИК объема и объемного расхода нефти с контрольнорезервным ПР, применяемым в качестве контрольного;

^** Пределы допускаемой относительной погрешности ИК объема и объемного расхода нефти с контрольнорезервным ПР, применяемым в качестве резервного.

Таблица 5 - Основные технические характеристики системы и параметры измеряемой среды

Продолжение таблицы 5
