Номер по Госреестру СИ: 93724-24
93724-24 Резервуар вертикальный стальной цилиндрический
(РВСП-5000)
Назначение средства измерений:
Резервуар вертикальный стальной цилиндрический РВСП-5000 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при приёме, хранении и отпуске.
Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства -
Номер записи - 195553
ID в реестре СИ - 1421187
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба")
Страна - РОССИЯ
Населенный пункт - г. Брянск, Уральская улица, 113
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Резервуар вертикальный стальной цилиндрический (РВСП-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81004-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Дружба" по НПС "Губино", Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
4 года |
|
86246-22 |
Система измерений количества и показателей качества нефти № 407 на ЛПДС "Лопатино" КРУ АО "Транснефть - Дружба", Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
1 год |
|
88962-23 |
Система измерений количества и показателей качества нефтепродуктов №1220, Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
1 год |
|
88963-23 |
Система измерений количества и показателей качества нефтепродуктов №1262 ПСП "ЛПДС "Воронеж", Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
1 год |
|
89019-23 |
Система измерений количества и показателей качества нефтепродуктов № 1261 ПСП "ЛПДС "Никольское-1", Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
1 год |
|
89020-23 |
Система измерений количества и показателей качества нефтепродуктов № 1266, Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
1 год |
|
89311-23 |
Система измерений количества и показателей качества нефтепродуктов № 1263, Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
1 год |
|
89752-23 |
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Дружба" по НПС "Десна", Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
4 года |
|
90326-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЛПДС "Стальной Конь" БРУ, Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
4 года |
|
91809-24 |
Система измерений количества и показателей качества нефтепродуктов № 1260 ПСП "ЛПДС "Никольское-1", Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
1 год |
|
91853-24 |
Система измерений количества и показателей качества нефтепродуктов № 1264 ПСП "ЛПДС "Сызрань - 1", Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
1 год |
|
91854-24 |
Система измерений количества и показателей качества нефтепродуктов № 1265 ПСП "ЛПДС "Пенза-2", Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
1 год |
|
93516-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Дружба" по ЛПДС "Журавлинская", Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
4 года |
|
93724-24 |
Резервуар вертикальный стальной цилиндрический, РВСП-5000 Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
5 лет |
|
94669-25 |
Система измерений количества и показателей качества нефтепродуктов мобильная № 199/2, Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
1 год |
|
95184-25 |
Система измерений количества и показателей качества нефтепродуктов мобильная № 199/1, Обозначение отсутствует Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба") (РОССИЯ г. Брянск, Уральская улица, 113) |
ОТ МП |
1 год |
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Резервуар вертикальный стальной цилиндрический (РВСП-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуар вертикальный стальной цилиндрический (РВСП-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40085 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба») ИНН: 3235002178
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113
Испытательный центр
Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)ИНН 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00
E-mail: TAM@transneft.ru
Принцип действия резервуара основан на заполнении его нефтепродуктами до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную вертикальную конструкцию, состоящую из цилиндрической стенки, днища, понтона и крыши.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 10 расположен по адресу: 241518, Брянская область, Брянский район, п. Свень, ул. Снежетьский вал, 14.
Заводской номер нанесен типографским способом в виде цифрового кода на маркировочную табличку, расположенную на площадке резервуара.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.

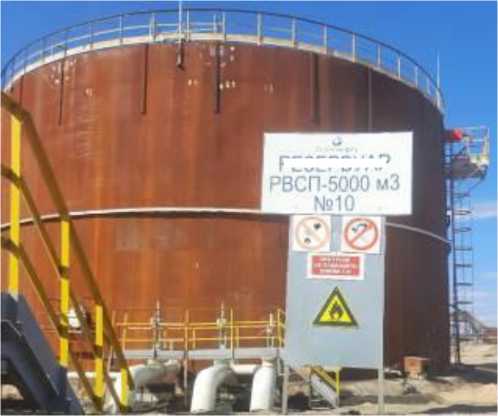

Общий вид резервуара представлен на рисунке 1.
РЕЗЕРВУАР
Рисунок 1 - Общий вид резервуара РВСП-5000
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,1 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
