Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 1264 ПСП «ЛПДС «Сызрань - 1» (далее - СИКН) предназначена для автоматизированных измерений массы (массового расхода) нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1264 ПСП
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 1264 ПСП "ЛПДС "Сызрань - 1"
Рисунок № 1
Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1264 ПСП
Внешний вид.

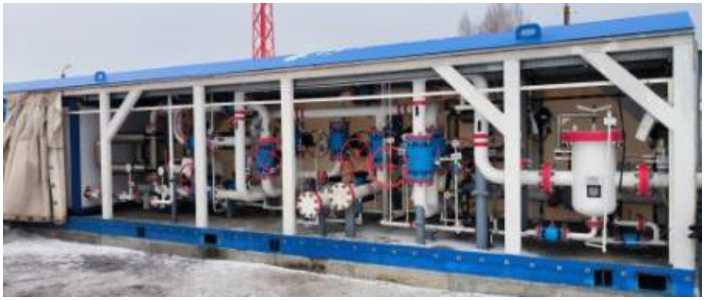

Система измерений количества и показателей качества нефтепродуктов № 1264 ПСП "ЛПДС "Сызрань - 1"
Рисунок № 2

Общие сведения
