Сведения о средстве измерений: 87183-22 Толщиномеры электромагнитно-акустические

Номер по Госреестру СИ: 87183-22
87183-22 Толщиномеры электромагнитно-акустические
(EM4000)

Назначение средства измерений:
Толщиномеры электромагнитно-акустические EM4000 (далее по тексту -толщиномеры) предназначены для измерений толщины изделий из различных металлов при одностороннем доступе к поверхности контроля.

сертификация программного обеспечения

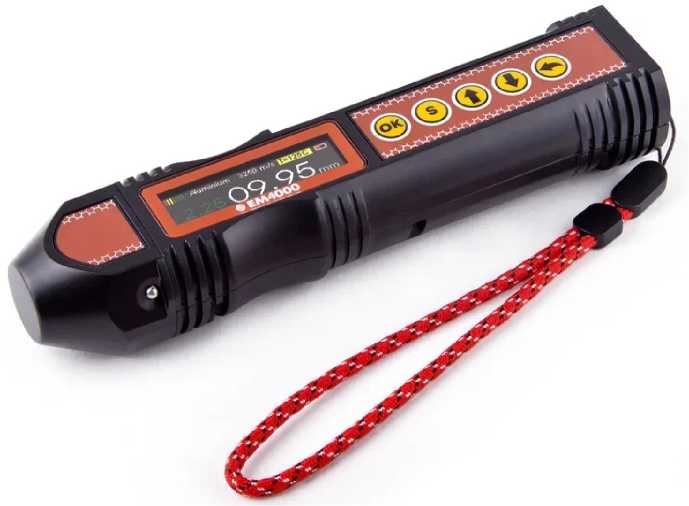

Внешний вид. Толщиномеры электромагнитно-акустические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Толщиномеры электромагнитно-акустические
Рисунок № 1

Общие сведения

Дата публикации - 15.02.2025
Срок свидетельства - 24.10.2027
Номер записи - 189193
ID в реестре СИ - 1403416
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Толщиномер электромагнитно-акустический EM4000, Толщиномер электромагнитно-акустическиq EM4000, Нет модификации, ЕМ4000, EM4000,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Октанта" (ООО "Октанта")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.

Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.

В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.

Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 170
Выдано извещений - 0
Кол-во периодических поверок - 90
Кол-во средств измерений - 146
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2669 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Толщиномеры электромагнитно-акустические (EM4000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Октанта" (ООО "Октанта")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87183-22
24.10.2027
Толщиномеры электромагнитно-акустические, EM4000
Общество с ограниченной ответственностью "Октанта" (ООО "Октанта") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
87184-22
24.10.2027
Толщиномеры электромагнитно-акустические, EM1401
Общество с ограниченной ответственностью "Октанта" (ООО "Октанта") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
92684-24
19.07.2029
Меры моделей дефектов, КМО-1
Общество с ограниченной ответственностью "Октанта" (ООО "Октанта") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
94774-25
28.02.2030
Комплексы внутритрубной диагностики, HEATSCAN КМВТД-01
Общество с ограниченной ответственностью "Октанта" (ООО "Октанта") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Кто поверяет Толщиномеры электромагнитно-акустические (EM4000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИСКАТЕЛЬ - 2"
(RA.RU.311939)
  • Толщиномер электромагнитно-акустическиq EM4000
  • Толщиномер электромагнитно-акустический EM4000
  • 95 24 80 15 0 95 80 15
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)
    РСТ
  • EM4000
  • 5 2 0 5 0 5 0 5
    ООО "АЗ-И"
    (RA.RU.312199)
  • EM4000
  • 34 9 0 34 0 34 0 34
    ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
    (RA.RU.311228)
    РСТ
  • ЕМ4000
  • 1 1 0 1 0 1 0 1
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Нет модификации
  • 4 0 4 0 4 0 4
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • EM4000
  • 2 2 0 2 0 2 0 2
    ООО "АНК"
    (RA.RU.310566)
  • EM4000
  • 1 1 0 1 0 1 0 1
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • EM4000
  • 1 0 1 0 0 0 0
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • EM4000
  • 3 1 0 3 0 3 0 3
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • EM4000
  • 24 24 0 24 0 24 0 24

    Стоимость поверки Толщиномеры электромагнитно-акустические (EM4000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Толщиномеры имеют в своём составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка результатов измерений.

    За метрологически значимое принимается всё ПО. ПО устанавливается производителем при производстве, доступ для пользователей к ПО отсутствует и не может быть изменён в процессе эксплуатации.

    Защита программного обеспечения толщиномеров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО толщиномеров приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    EM-4000

    Номер версии (идентификационный номер) ПО

    01.08 и выше

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Описание работы с прибором» Руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Толщиномеры электромагнитно-акустические EM4000. Технические условия. ТУ 26.51.66-002-65968971-2021.

    Правообладатель

    Общество с ограниченной ответственностью «Октанта» (ООО «Октанта»)

    ИНН 7841425639

    Юридический адрес: 191014, Санкт-Петербург, ул. Маяковского, д. 22-34

    Адрес места осуществления деятельности:   192148, Санкт-Петербург,

    ул. Ольги Берггольц, д. 34

    Телефон: +7 (812) 385-54-28

    Web-сайт: www.oktanta-ndt.ru

    E-mail: info@oktanta-ndt.ru

    Изготовитель

    Общество с ограниченной ответственностью «Октанта» (ООО «Октанта») ИНН 7841425639
    Юридический адрес: 191014, Санкт-Петербург, ул. Маяковского, д. 22-34
    Адрес места осуществления деятельности:   192148, Санкт-Петербург,
    ул. Ольги Берггольц, д. 34
    Телефон: +7 (812) 385-54-28
    Web-сайт: www.oktanta-ndt.ru
    E-mail: info@oktanta-ndt.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 7736042404
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    Общество с ограниченной ответственностью «Октанта» (ООО «Октанта»)
    ИНН 7841425639
    Юридический адрес: 191014, Санкт-Петербург, ул. Маяковского, д. 22-34
    Адрес места осуществления деятельности:   192148, Санкт-Петербург,
    ул. Ольги Берггольц, д. 34
    Телефон: +7 (812) 385-54-28
    Web-сайт: www.oktanta-ndt.ru
    E-mail: info@oktanta-ndt.ru

    Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины. Для излучения ультразвуковых волн в ОК и приёма их отражений используется электромагнитно-акустический преобразователь (ЭМАП).

    Конструктивно толщиномеры состоят из электронного блока и съёмного преобразователя, присоединённого непосредственно к корпусу толщиномера.

    Общий вид толщиномеров приведен на рисунке 1.

    Пломбирование толщиномеров не предусмотрено.

    Заводской номер в числовом формате нанесён на шильд-наклейку, который расположен на задней панели электронного блока толщиномера.

    Нанесение знака поверки на толщиномеры не предусмотрено.

    Внешний вид. Толщиномеры электромагнитно-акустические (EM4000), http://oei-analitika.ru

    Рисунок 1 - Общий вид толщиномеров электромагнитно-акустических EM4000


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Т олщиномер электромагнитно-акустический

    EM4000

    1 шт.

    Кейс для транспортировки и хранения прибора

    -

    1 шт.

    Зарядное устройство

    -

    1 шт.

    Преобразователь

    EMT40001

    1 шт.

    Кабель

    USB-C

    1 шт.

    Руководство по эксплуатации

    -

    1 шт.

    Паспорт

    -

    1 шт.

    Образец толщины

    СОП CP40001

    1 шт.

    Защитная насадка на датчик

    CAP40001

    2 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений толщины (по стали), мм

    от 2 до 200

    Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм

    в диапазоне от 2 до 25 мм включ.

    в диапазоне св. 25 до 200 мм

    ± (0,08+0,001-H)

    ± (0,1+0,005-H)

    H - измеренное значение толщины, мм.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с

    от 1000 до 9999,9

    Питание осуществляется от встроенного аккумулятора напряжением, В

    3,6

    Габаритные размеры, мм, не более:

    длина

    185

    ширина

    44

    высота

    34

    Масса, кг, не более

    0,3

    Условия эксплуатации:

    температура окружающего воздуха, °С

    от -20 до + 50
