Комплексы внутритрубной диагностики HEATSCAN КМВТД-01 (далее по тексту - комплексы) предназначены для измерений толщины стенок трубопроводов, изготовленных из ферромагнитных материалов, в местах наличия коррозионного или эрозионного износа, а также для выявления сквозных дефектов.

сертификация программного обеспечения
Внешний вид. Комплексы внутритрубной диагностики, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы внутритрубной диагностики
Рисунок № 1
Внешний вид. Комплексы внутритрубной диагностики, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы внутритрубной диагностики
Рисунок № 2

Общие сведения

Дата публикации - 03.03.2025
Срок свидетельства - 28.02.2030
Номер записи - 196569
ID в реестре СИ - 1423884
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Комплекс внутритрубной диагностики HEATSCAN КМВТД-01, HEATSCAN КМВТД-01,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Октанта" (ООО "Октанта")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.

По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.

В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.

Бесплатный

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№427 от 2025.02.28 ПРИКАЗ_Об утверждении типов средств измерений (22)

Наличие аналогов СИ: Комплексы внутритрубной диагностики (HEATSCAN КМВТД-01)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Октанта" (ООО "Октанта")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87183-22
24.10.2027
Толщиномеры электромагнитно-акустические, EM4000
Общество с ограниченной ответственностью "Октанта" (ООО "Октанта") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
87184-22
24.10.2027
Толщиномеры электромагнитно-акустические, EM1401
Общество с ограниченной ответственностью "Октанта" (ООО "Октанта") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
92684-24
19.07.2029
Меры моделей дефектов, КМО-1
Общество с ограниченной ответственностью "Октанта" (ООО "Октанта") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
94774-25
28.02.2030
Комплексы внутритрубной диагностики, HEATSCAN КМВТД-01
Общество с ограниченной ответственностью "Октанта" (ООО "Октанта") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы внутритрубной диагностики (HEATSCAN КМВТД-01)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИСКАТЕЛЬ - 2"
(RA.RU.311939)
  • Комплекс внутритрубной диагностики HEATSCAN КМВТД-01
  • 8 8 8 0 0 8 8 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • HEATSCAN КМВТД-01
  • 1 1 1 0 0 0 0 0

    Стоимость поверки Комплексы внутритрубной диагностики (HEATSCAN КМВТД-01)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Комплексы имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется управление, сбор, обработка и вывод измерительной информации. За метрологически значимое принимается все ПО.

    Конструкция систем исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.

    Защита программного обеспечения измерителей соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения (ПО)

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    HeatScan

    Номер версии (идентификационный номер) ПО

    00.01.05 и выше

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Описание работы установки» Руководства по эксплуатации HEATSCAN КМВТД-01 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    HEATSCAN КМВТД-01 ТУ «Комплексы внутритрубной диагностики HEATSCAN КМВТД-01 Технические условия»;

    Локальная поверочная схема.

    Правообладатель

    Общество с ограниченной ответственностью «Октанта» (ООО «Октанта»)

    ИНН 7841425639

    Юридический адрес: 191014, г. Санкт-Петербург, ул. Маяковского, д. 22, кв. 34 Телефон: +7 (812) 385-54-28

    E-mail: info@oktanta-ndt.ru

    Web-сайт: www.oktanta-ndt.ru

    Изготовитель

    Общество с ограниченной ответственностью «Октанта» (ООО «Октанта»)
    ИНН 7841425639 Юридический адрес: 191014, г. Санкт-Петербург, ул. Маяковского, д. 22, кв. 34
    Адрес места осуществления деятельности:  192148, г. Санкт-Петербург,
    ул. Ольги Берггольц, д. 34
    Телефон: +7 (812) 385-54-28
    E-mail: info@oktanta-ndt.ru
    Web-сайт: www.oktanta-ndt.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
    ИНН 7727061249
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-37-29, факс: +7 (495) 437-56-66
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Общество с ограниченной ответственностью «Октанта» (ООО «Октанта»)
    ИНН 7841425639
    Юридический адрес: 191014, г. Санкт-Петербург, ул. Маяковского, д. 22, кв. 34 Телефон: +7 (812) 385-54-28
    E-mail: info@oktanta-ndt.ru
    Web-сайт: www.oktanta-ndt.ru

    Принцип действия систем основан на магнитном методе дефектоскопии. Суть метода заключается в измерении

    характеристик магнитного

    поля, возбуждаемого пропусканием через трубопровод переменного электрического тока различной частоты. Измеренное значение толщины стенки трубы определяется как функция соотношения значений амплитуд различной частоты переменного магнитного поля.

    Комплексы состоят из двух модулей перемещений (переднего и заднего), служащих для передвижения комплексов внутри контролируемого объекта, измерительного модуля магнитной дефектоскопии, предназначенного для контроля объекта, с индукционными датчиками, видеорегистратора, обеспечивающего получение поверхности контролируемого трубопровода, блока генератора роботом.

    Наблюдение за результатами измерений осуществляется

    изображения внутренней тока и пульта управления

    с помощью программного

    обеспечения (ПО) и двух ЖК-мониторов, на которые выводится информация.

    Заводской номер в цифровом формате наносится на маркировочную табличку, расположенную на корпусе измерительного модуля комплексов. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование комплексов не предусмотрено.

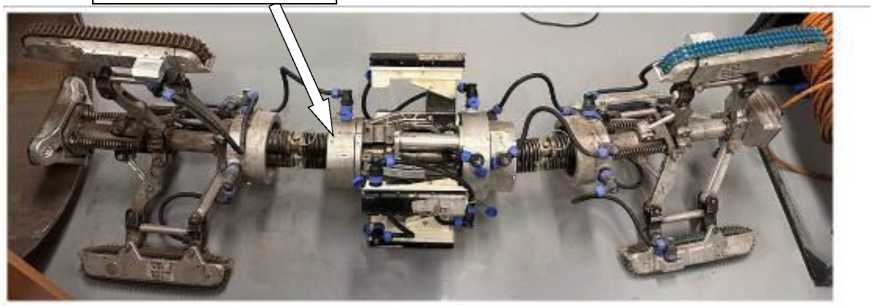

    Общий вид комплексов и место нанесения заводского номера представлены на рисунке 1.
