Номер по Госреестру СИ: 92684-24
92684-24 Меры моделей дефектов
(КМО-1)
Назначение средства измерений:
Меры моделей дефектов КМО-1 (далее по тексту - меры) предназначены для воспроизведения значений диаметров дефектов типа «сквозное сверление» и «плоскодонное сверление» и толщины в зоне расположения дефектов и используются для поверки и настройки комплексов для внутритрубной диагностики.

Внешний вид.
Меры моделей дефектов
Рисунок № 1

Внешний вид.
Меры моделей дефектов
Рисунок № 2

Внешний вид.
Меры моделей дефектов
Рисунок № 3

Внешний вид.
Меры моделей дефектов
Рисунок № 4

Внешний вид.
Меры моделей дефектов
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Методы измерений» Паспорта 302411.001 (КМО-1). ПС.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений302411.001 (КМО-1) ТУ. Меры моделей дефектов КМО-1. Технические условия Локальная поверочная схема
ПравообладательОбщество с ограниченной ответственностью «Октанта» (ООО «Октанта») ИНН 7841425639
Юридический адрес: 191014, г. Санкт-Петербург, ул. Маяковского, д. 22, кв. 34 Телефон: +7 (812) 385-54-28
Web-сайт: www.oktanta-ndt.ru
E-mail: info@oktanta-ndt.ru
Изготовитель
Общество с ограниченной ответственностью «Октанта» (ООО «Октанта»)ИНН 7841425639
Юридический адрес: 191014, г. Санкт-Петербург, ул. Маяковского, д. 22, кв. 34 Адрес места осуществления деятельности: 192148, г. Санкт-Петербург, ул. Ольги Берггольц, д. 34
Телефон: +7 (812) 385-54-28
Web-сайт: www.oktanta-ndt.ru
E-mail: info@oktanta-ndt.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Октанта» (ООО «Октанта») ИНН 7841425639Юридический адрес: 191014, г. Санкт-Петербург, ул. Маяковского, д. 22, кв. 34 Телефон: +7 (812) 385-54-28
Web-сайт: www.oktanta-ndt.ru
E-mail: info@oktanta-ndt.ru
Принцип действия мер основан на воспроизведении заданных значений диаметров дефектов типа «сквозное сверление» и «плоскодонное сверление» и толщины в зоне расположения дефектов (остаточной толщины).
Конструктивно мера представляет собой четыре секции из отрезков стальных труб, сваренных встык. Три секции имитируют участок трубопровода с коррозионными повреждениями, путем нанесения на каждую секцию искусственных дефектов в виде сквозных и плоскодонных сверлений. Четвертая секция является технической и не имеет искусственных дефектов.
Заводской номер в буквенно-цифровом формате наносится на поверхность меры при помощи краски. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование мер не предусмотрено.
Общий вид меры представлен на рисунке 1.
Схема расположения дефектов на мерах представлена на рисунках 2-4.
Место нанесения
заводского номера

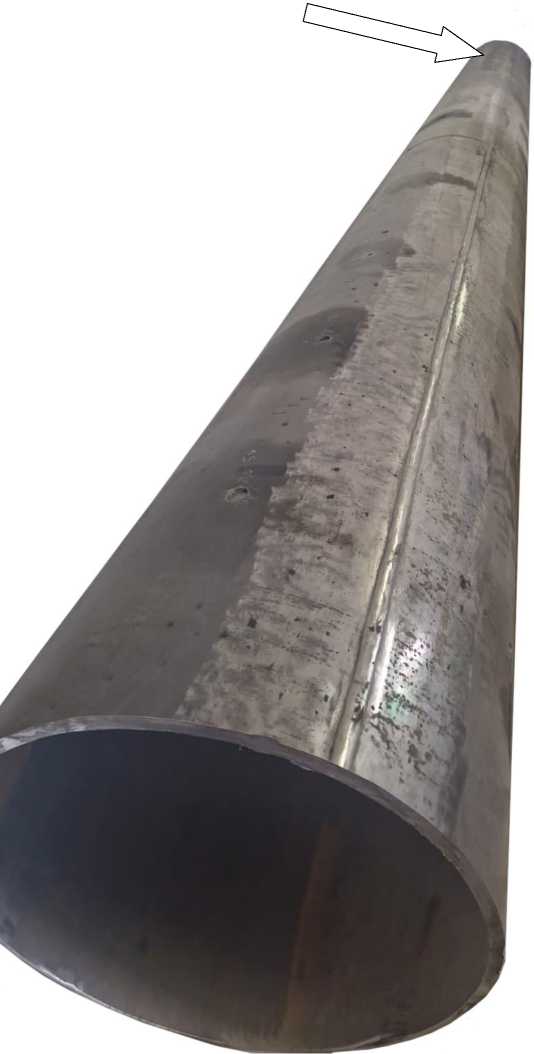

Рисунок 1 - Общий вид меры

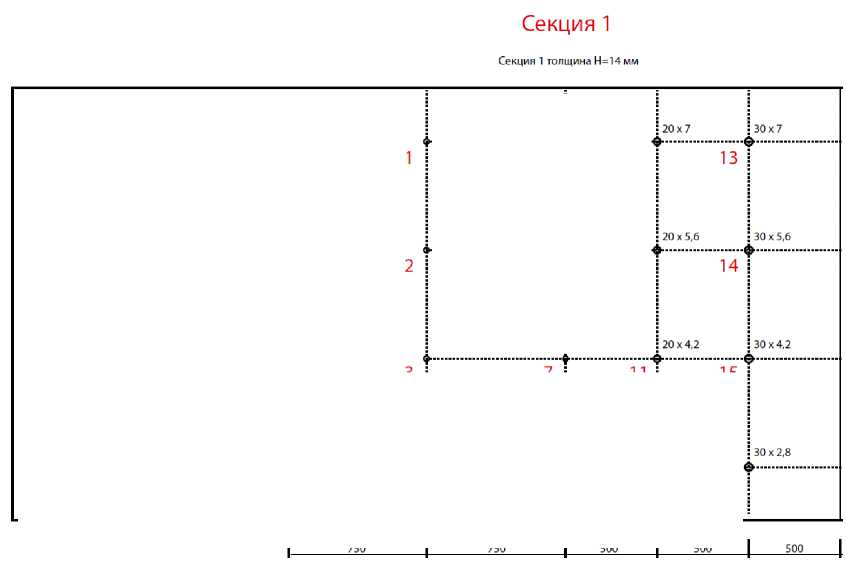

Рисунок 2 - Схема расположения дефектов в секции №1 меры
|
5 сквозное |
10x7 |
|
5 б сквозное |
9 10x5,6 |
|
6 7 сквозное ь..................................< |
10 10x4,2 L.................... |
|
3 |
7 |
11 |
15 |
|
8 | |||
|
сквозное |
10x2,8 |
20x2,8 | |
|
<! |
................................. |
.........................................< | |
|
4 |
8 |
12 |
16 |
|
1 Z50 |
Z50 |
ьоо |
ЬОО |
Секция 2
Секция 2 толщина Н=10 мм
Размеры дефектов указаны в формате (диаметр) х глубина плоскодонного отверстия

|
4 сквозное |
10x5 |
20x5 |
30x5 ь...................... | |
|
17 |
21 5 сквозное |
25 10x4 |
29 20x4 |
т..................... 30x4 |
|
18 |
22 6 сквозное |
26 10x3 |
.................... ■ 30 ' 20x3 |
..................... 30x3 |
|
19 |
Г................................1 23 7 сквозное |
27 10x2 |
31 20x2 |
................... г..................... 30x2 s...................... |
|
20 |
................................ 24 |
28 |
32 |
г’~................... |

750
750
I 500 I 500 I 500 I
Рисунок 3 - Схема расположения дефектов в секции №2 меры

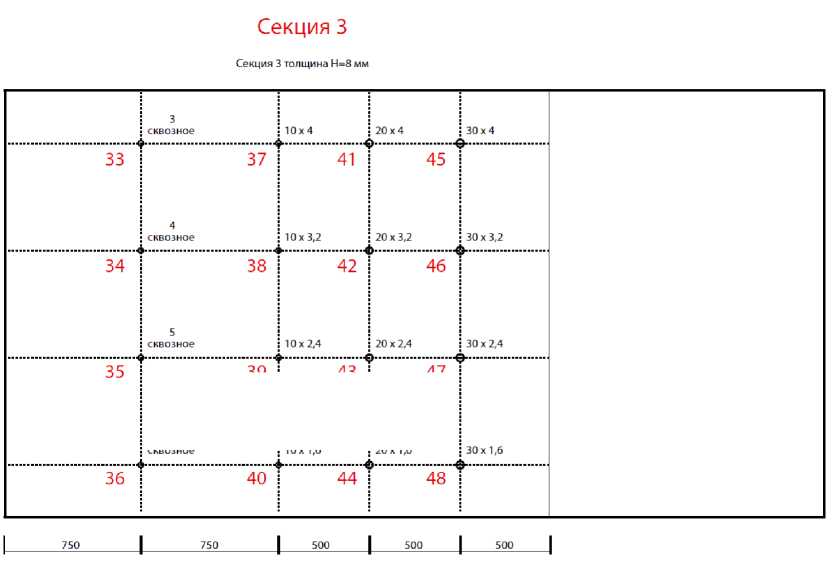

Рисунок 4 — Схема расположения дефектов в секции №3 меры
|
39 |
43 |
47 | |
|
б сквозное |
10х 1,6 |
20x1,6 |
Таблица 1 - Метрологические характеристики для секции №1
|
Наименование характеристики |
Значение | |
|
Номинальное значение толщины стенки трубы и допускаемое отклонение действительного значения толщины стенки трубы от номинального, мм |
14±1,4 | |
|
Номинальное значение диаметра дефекта типа «сквозное сверление» и допускаемое отклонение действительного значения диаметра дефекта типа «сквозное сверление» от номинального, мм |
5±0,5 (дефект 1) 6±0,5 (дефект 2) 7±0,5 (дефект 3) 8±0,5 (дефект 4) | |
|
Номинальное значение диаметра дефекта типа «плоскодонное сверление» и допускаемое отклонение действительного значения диаметра дефекта типа «плоскодонное сверление» от номинального, мм |
10,0±3,0 20,0±3,0 30,0±3,0 | |
|
Номинальное значение толщины в зоне расположения дефектов типа «плоскодонное сверление», мм | ||
|
Дефект 5 |
010 |
7±0,5 |
|
Дефект 6 |
9±0,5 | |
|
Дефект 7 |
10±0,5 | |
|
Дефект 9 |
020 |
5,5±0,5 |
|
Дефект 10 |
9±0,5 | |
|
Дефект 11 |
10±0,5 | |
|
Дефект 12 |
11±0,5 | |
|
Дефект 13 |
030 |
8±0,5 |
|
Дефект 14 |
9±0,5 | |
для секции №2
|
Наименование характеристики |
Значение | |
|
Номинальное значение толщины стенки трубы и допускаемое отклонение действительного значения толщины стенки трубы от номинального, мм |
10±1,0 | |
|
Номинальное значение диаметра дефекта типа «сквозное сверление» и допускаемое отклонение действительного значения диаметра дефекта типа «сквозное сверление» от номинального, мм |
4±0,5 (дефект 17) 5±0,5 (дефект 18) 6±0,5 (дефект 19) 7±0,5 (дефект 20) | |
|
Номинальное значение диаметра дефекта типа «плоскодонное сверление» и допускаемое отклонение действительного значения диаметра дефекта типа «плоскодонное сверление» от номинального, мм |
10,0±3,0 20,0±3,5 30,0±3,0 | |
|
Номинальное значение толщины в зоне расположения дефектов типа «плоскодонное сверление», мм | ||
|
Дефект 21 |
010 |
5,5±0,5 |
|
Дефект 22 |
6±0,5 | |
|
Дефект 23 |
7±0,5 | |
|
Дефект 24 |
8±0,5 | |
|
Дефект 25 |
020 |
5,5±0,5 |
|
Дефект 26 |
6±0,5 | |
|
Дефект 27 |
7±0,5 | |
|
Дефект 28 |
8±0,5 | |
|
Дефект 29 |
030 |
5±0,5 |
|
Дефект 30 |
6±0,5 | |
|
Дефект 31 |
7±0,5 | |
|
Дефект 32 |
8±0,5 | |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины в зоне расположения дефекта типа «плоскодонное сверление», мм |
±0,5 | |
Таблица 3 -
для секции №3
|
Наименование характеристики |
Значение | |
|
Номинальное значение толщины стенки трубы и допускаемое отклонение действительного значения толщины стенки трубы от номинального, мм |
8±0,8 | |
|
Номинальное значение диаметра дефекта типа «сквозное сверление» и допускаемое отклонение действительного значения диаметра дефекта типа «сквозное сверление» от номинального, мм |
3±0,5 (дефект 33) 4±0,5 (дефект 34) 5±0,5 (дефект 35) 6±0,5 (дефект 36) | |
|
Номинальное значение диаметра дефекта типа «плоскодонное сверление» и допускаемое отклонение действительного значения диаметра дефекта типа «плоскодонное сверление» от номинального, мм |
10,0±3,0 20,0±3,0 30,0±3,0 | |
|
Номинальное значение толщины в зоне расположения дефектов типа «плоскодонное сверление», мм | ||
|
Дефект 37 |
010 |
4±0,5 |
|
Дефект 38 |
5,5±0,5 | |
|
Дефект 39 |
6±0,5 | |
|
Дефект 40 |
6,5±0,5 | |
|
Дефект 41 |
020 |
4,5±0,5 |
|
Дефект 42 |
5±0,5 | |
|
Дефект 44 |
6,5±0,5 | |
|
Дефект 45 |
030 |
4±0,5 |
|
Дефект 46 |
5,5±0,5 | |
|
Дефект 47 |
4±0,5 | |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины в зоне расположения дефекта типа «плоскодонное сверление», мм |
±0,5 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Секция 1 |
Секция 2 |
Секция 3 | |
|
Масса, кг |
2020 | ||
|
Габаритные размеры мм, не более | |||
|
- длина |
1200 | ||
|
- диаметр |
750 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от +10 до +30 | ||
