Номер по Госреестру СИ: 87423-22
87423-22 Нутромеры индикаторные
(Обозначение отсутствует)
Назначение средства измерений:
Нутромеры индикаторные (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.

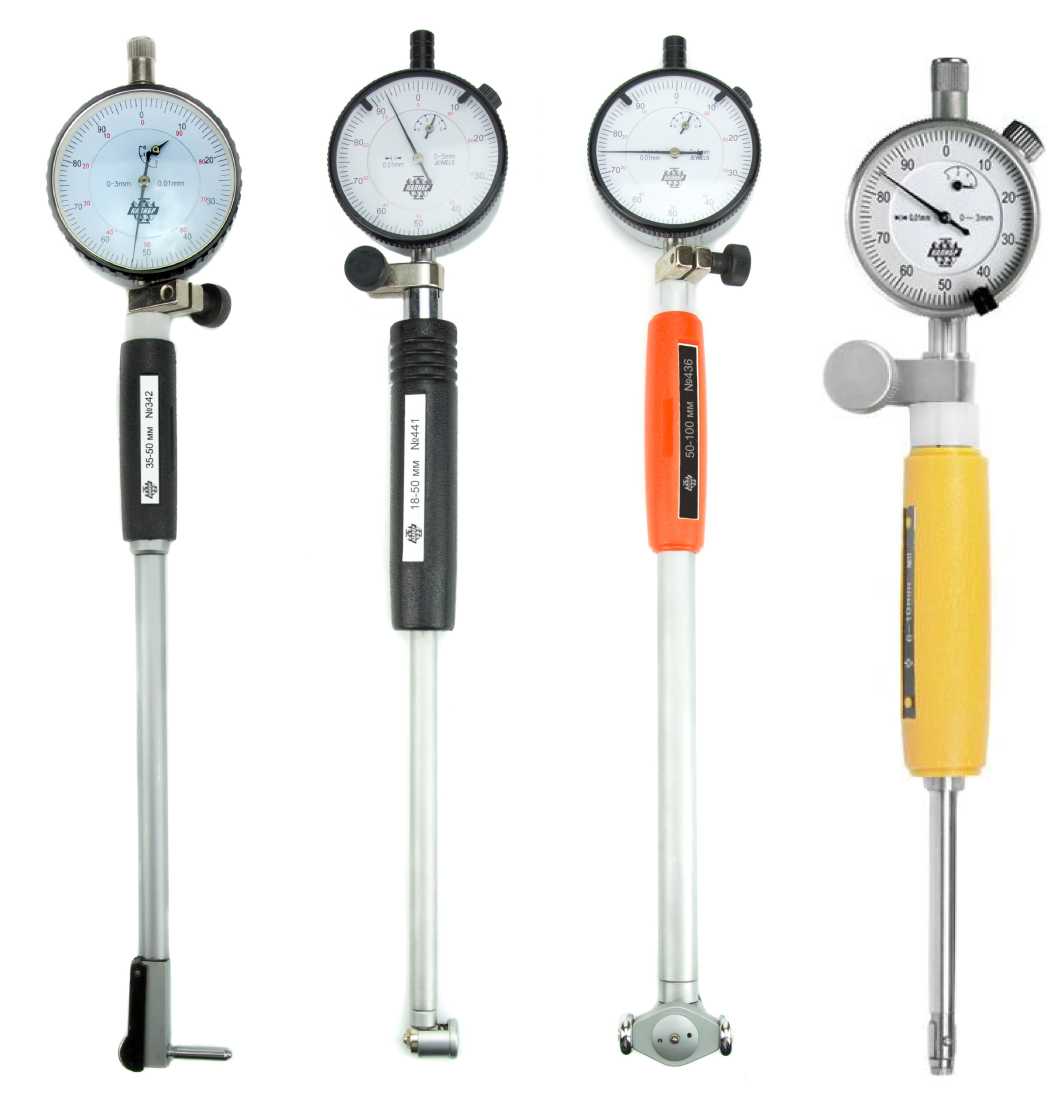

Внешний вид.
Нутромеры индикаторные
Рисунок № 1

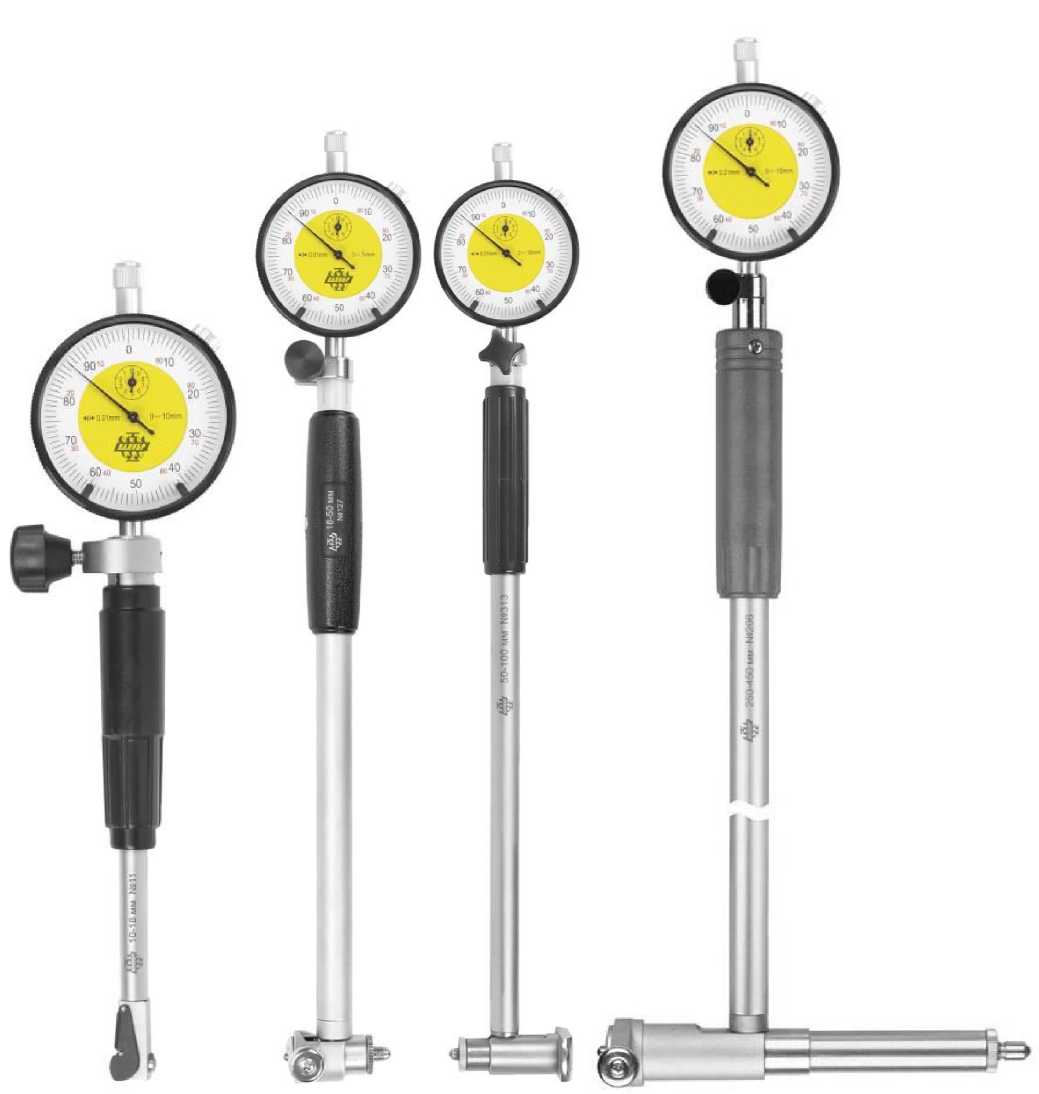

Внешний вид.
Нутромеры индикаторные
Рисунок № 2

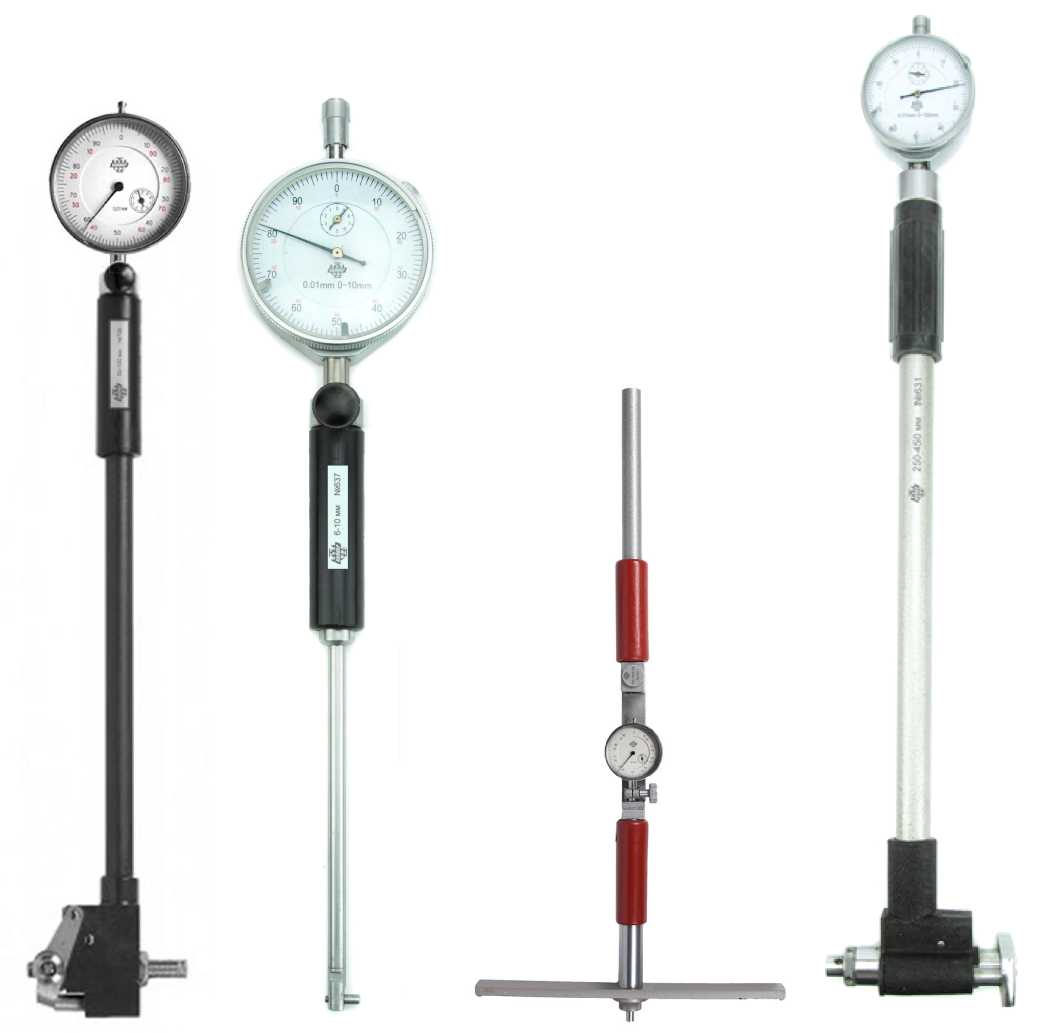

Внешний вид.
Нутромеры индикаторные
Рисунок № 3

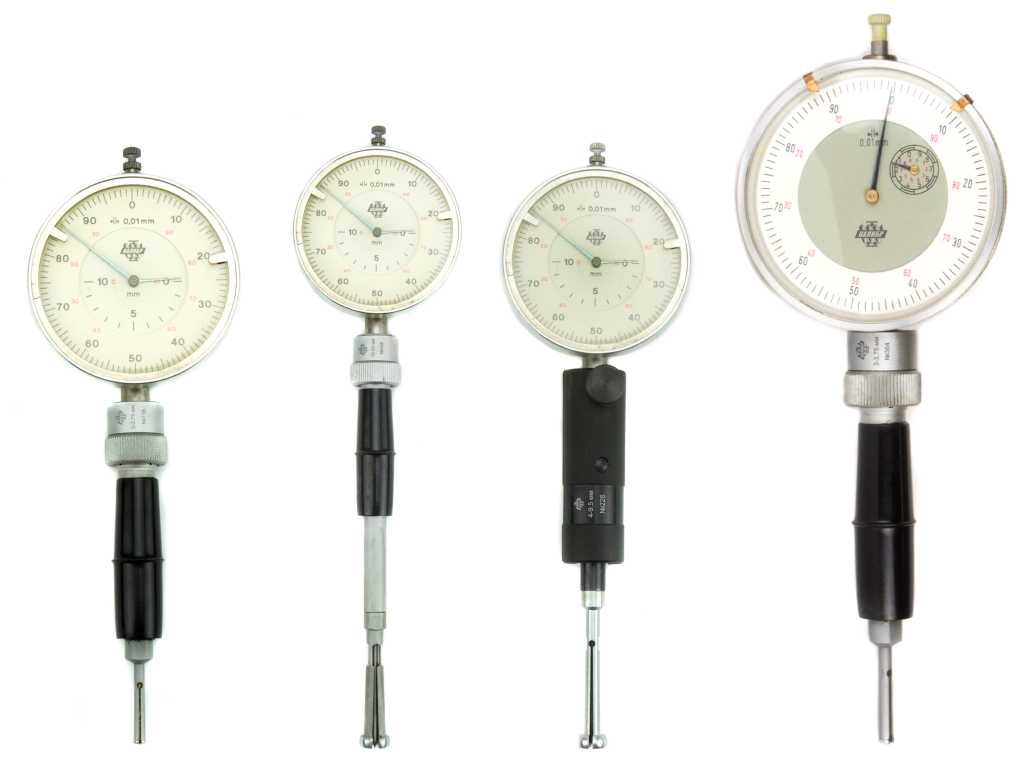

Внешний вид.
Нутромеры индикаторные
Рисунок № 4

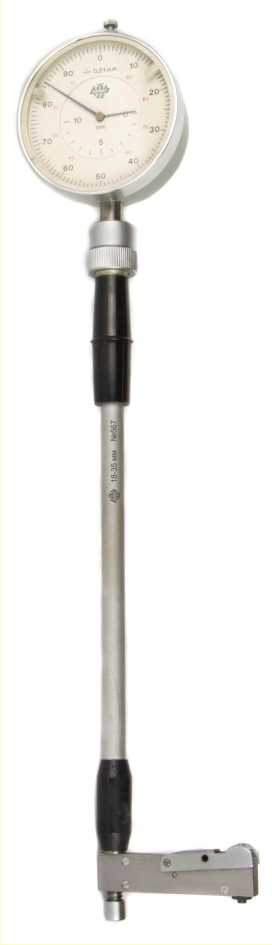

Внешний вид.
Нутромеры индикаторные

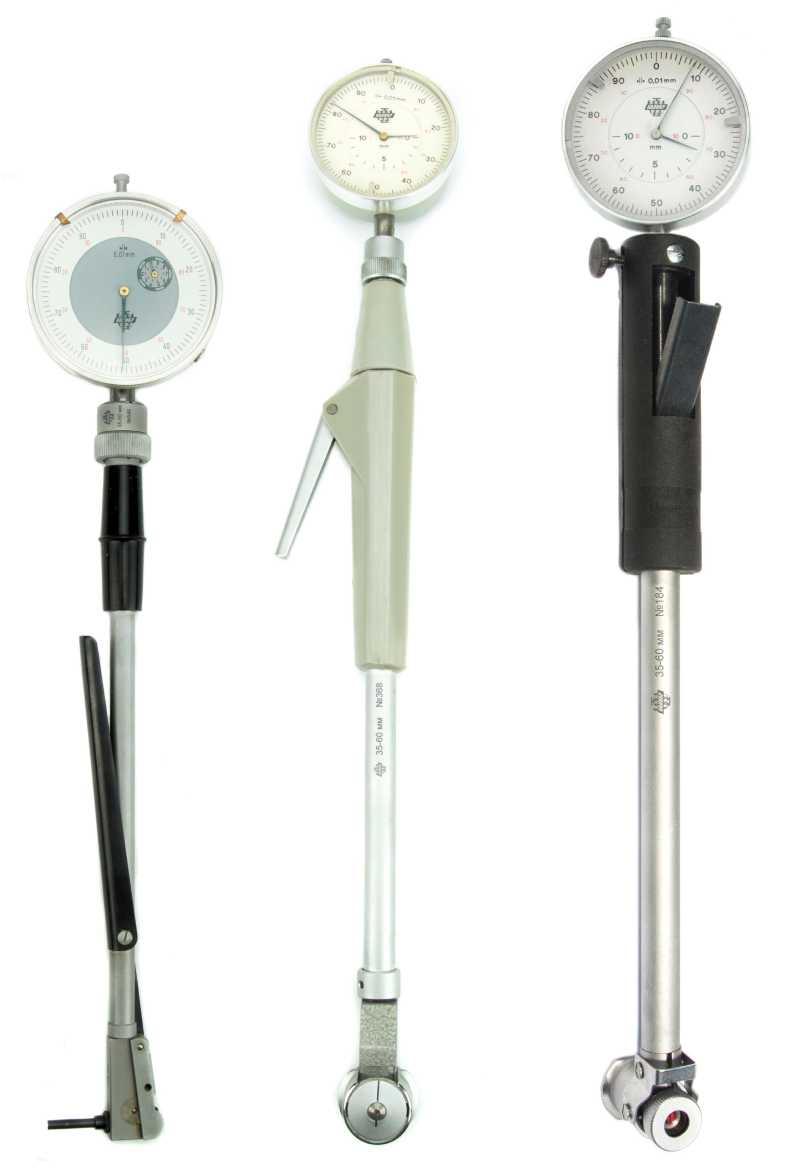

Рисунок № 5
Внешний вид.
Нутромеры индикаторные
Рисунок № 6

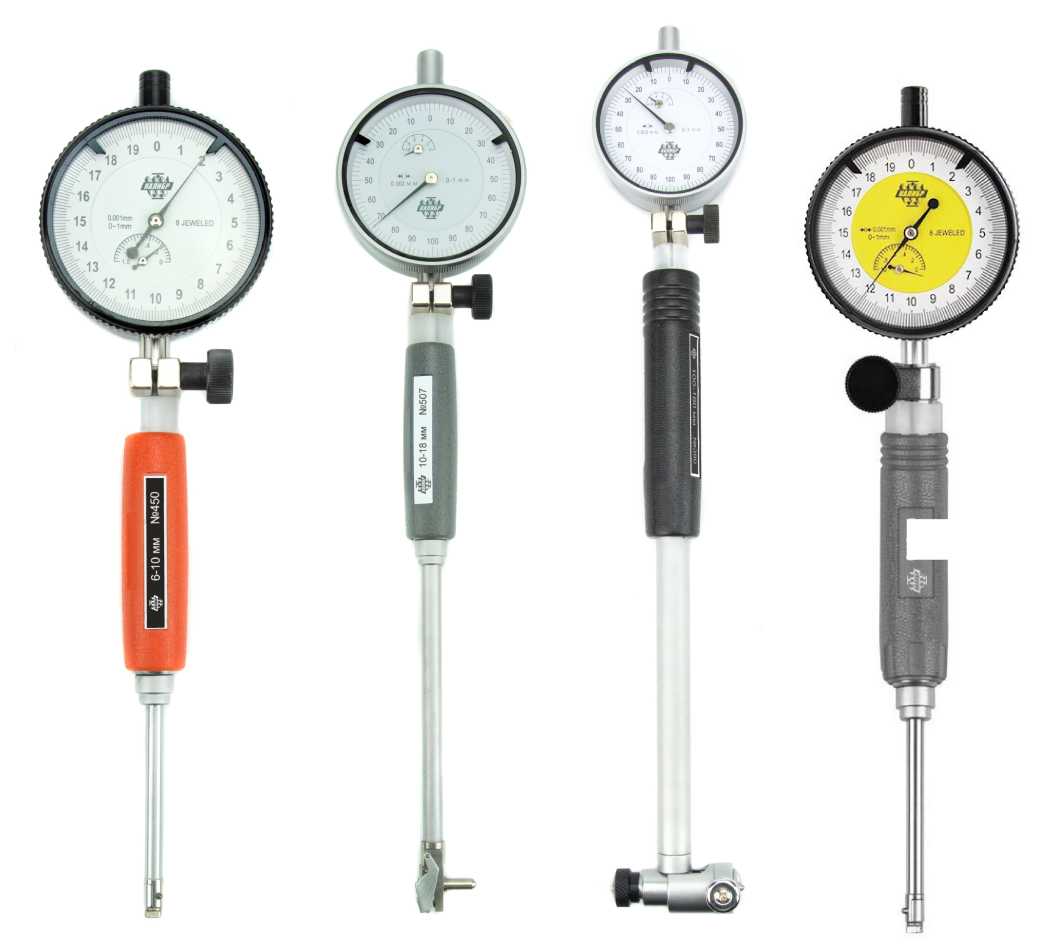

Внешний вид.
Нутромеры индикаторные
Рисунок № 7

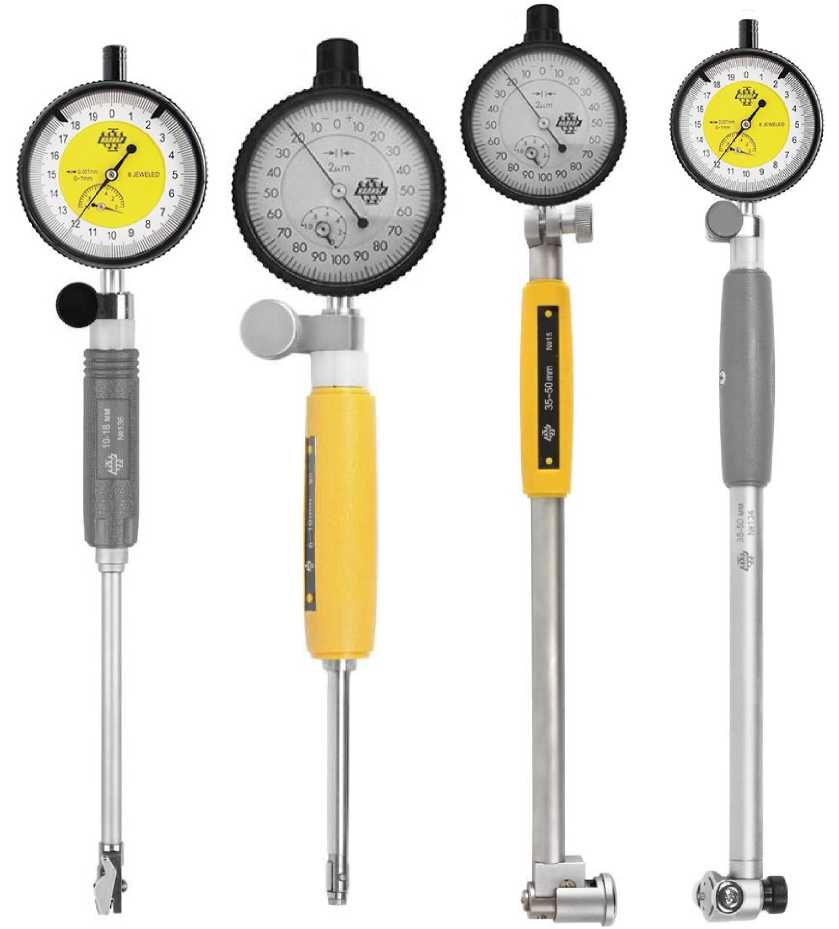

Внешний вид.
Нутромеры индикаторные
Рисунок № 8

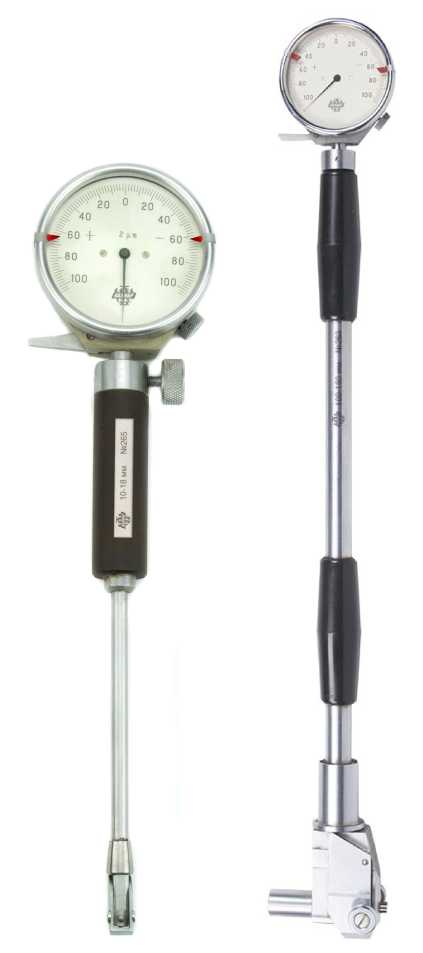

Внешний вид.
Нутромеры индикаторные
Рисунок № 9

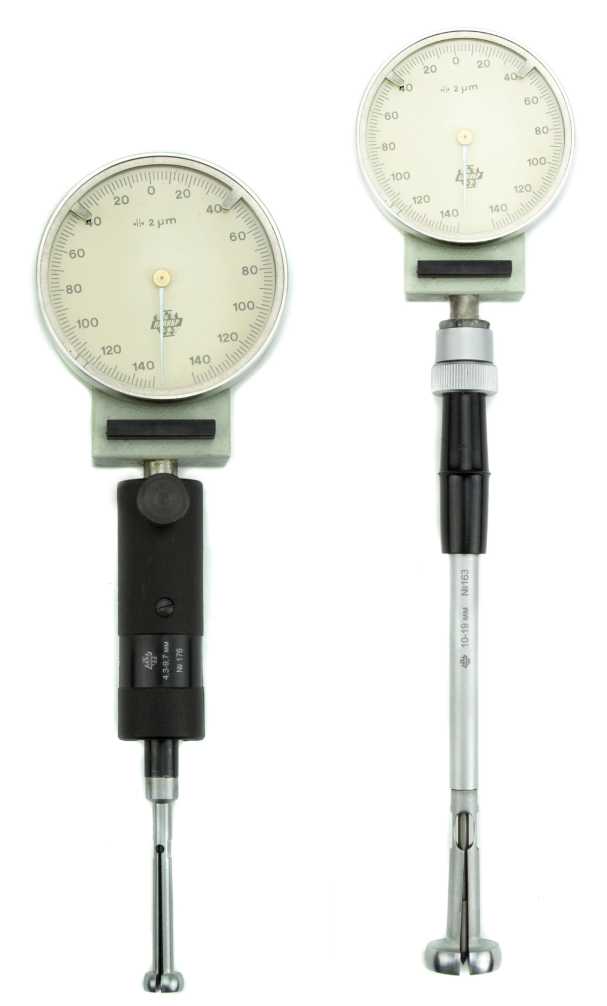

Внешний вид.
Нутромеры индикаторные
Рисунок № 10
Общие сведения
Дата публикации - 12.12.2022
Срок свидетельства - 30.11.2027
Номер записи - 189484
ID в реестре СИ - 1404132
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НИ-ПТ 100, НИ-ПТ (6-10), НИ-ПТ, НИ-50-0,01, Исп,1, НИ-50, НИ-450, НИ-250, НИ-18-50-0,01, НИ-160, НИ-100, НИ 50-100 0,01, НИ 50, НИ 3-4мм, НИ 18-35, НИ 10-18 0,01 мм, НИ 10-18, НИ, Нет модификации, мод. НИ, диапазон измерений от 18 до 50 мм,
Производитель
Изготовитель - Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 117
Выдано извещений - 6
Кол-во периодических поверок - 71
Кол-во средств измерений - 8
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 361 дн.
Приказы РСТ, где упоминается данный тип СИ
№3000 от 2022.11.30 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Нутромеры индикаторные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68478-17 30.08.2027 |
Линейки контрольные визуально-цифровые, КЛВЦ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
70560-18 13.03.2028 |
Угольники поверочные 90º, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
72196-18 24.08.2029 |
Меры плоского угла призматические, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73659-18 27.12.2029 |
Штангенциркули, ШЦ, ШЦК, ШЦЦ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73290-18 30.11.2029 |
Угломеры с нониусом, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73072-18 07.11.2029 |
Проволочки и ролики, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
74852-19 23.04.2029 |
Уровни рамные и брусковые, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
81400-21 30.03.2026 |
Индикаторы часового типа и с цифровым отсчетным устройством, 1, 8, 0, 6, 0, 3 Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
85930-22 20.06.2027 |
Бруски контрольные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87423-22 30.11.2027 |
Нутромеры индикаторные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87602-22 12.12.2027 |
Скобы с отсчетным устройством, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
88377-23 28.02.2028 |
Пластины плоскопараллельные стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
89421-23 23.06.2028 |
Пластины плоские стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93167-24 11.09.2029 |
Микрометры рычажные , Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
95697-25 16.06.2030 |
Призмы правильные многогранные, ППМ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года |
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Нутромеры индикаторные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "АТОМЭНЕРГОРЕМОНТ" (RA.RU.311582) | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 9 | 1 | 1 | 8 | 0 | 9 | 1 | 8 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 50 | 3 | 45 | 5 | 0 | 50 | 45 | 5 | ||
| ПАО "ОДК-КУЗНЕЦОВ" (RA.RU.311628) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НИКИЭТ" (RA.RU.311808) | 15 | 15 | 0 | 15 | 3 | 15 | 0 | 15 | ||
| АО "ОДК" (RA.RU.312444) | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "МКПК "УНИВЕРСАЛ" ИМ. А.И. ПРИВАЛОВА" (RA.RU.312505) | 9 | 3 | 0 | 9 | 3 | 9 | 0 | 9 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Нутромеры индикаторные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
980 | 948 |
|
ООО "МЦ СЕВР ГРУПП" Москва |
940 | 948 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
925 | 948 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Порядок работы» паспорта нутромеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840 с изменениями согласно приказу Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018;
ТУ 26.51.66.140-013-04567838-2020 «Нутромеры индикаторные. Технические условия».
ПравообладательОбщество с ограниченной ответственностью Южно-Уральский Инструментальный
Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)
ИНН 7449131361
Адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещение 6, офис 1
Почтовый адрес: 454092, г. Челябинск-92, а/я 9477
Телефон (факс): +7 (351) 734-96-34
E-mail: fax@kalibr.info; Web- сайт: www.kalibr.info
Изготовитель
Общество с ограниченной ответственностью Южно-Уральский ИнструментальныйЗавод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)
ИНН 7449131361
Адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещение 6, офис 1
Почтовый адрес: 454092, г. Челябинск-92, а/я 9477
Телефон (факс): +7 (351) 734-96-34
E-mail: fax@kalibr.info; Web- сайт: www.kalibr.info
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью Южно-Уральский ИнструментальныйЗавод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)
ИНН 7449131361
Адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещение 6, офис 1
Почтовый адрес: 454092, г. Челябинск-92, а/я 9477
Телефон (факс): +7 (351) 734-96-34
E-mail: fax@kalibr.info; Web- сайт: www.kalibr.info
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: корпуса с теплоизоляционной ручкой, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика или без него, отсчетного устройства.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных вставок или стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются следующих моделей:
-
- НИ, НИг - нутромеры индикаторные с ценой деления 0,01 мм. Отличаются между собой пределами допускаемой абсолютной погрешности;
-
- НИн - нутромеры индикаторные с ценой деления 0,01 мм с измерительными наконечниками цангового типа;
-
- НИбн - нутромеры индикаторные с ценой деления 0,01 мм с измерительным наконечником Г-образного типа;
-
- НИрн - нутромеры индикаторные с ценой деления 0,01 мм с арретиром;
-
- НИ-ПТ, НИ-ПТг - нутромеры индикаторные с ценой деления 0,001 и 0,002 мм. Отличаются между собой пределами допускаемой абсолютной погрешности;
-
- НИ-ПТн - нутромеры индикаторные с ценой деления 0,002 мм с измерительными наконечниками цангового типа;
-
- НИ-ПТшг - нутромеры индикаторные с ценой деления 0,001 и 0,002 мм с измерительными вставками с шариковыми измерительными поверхностями,
-
- НИ-ПТшн - нутромеры индикаторные с ценой деления 0,002 мм с измерительными вставками с шариковыми измерительными поверхностями;
-
- НИ-ПТрн - нутромеры индикаторные с ценой деления 0,002 мм с арретиром;
-
- НИ-Ц - нутромеры индикаторные с цифровым отсчетным устройством с шагом дискретности 0,01 мм;
- НИ-Ц-ПТ - нутромеры индикаторные с цифровым отсчетным устройством с шагом дискретности 0,001 мм, 0,002 мм, 0,005 мм.
Нутромеры изготавливаются:
- с подвижным измерительным стержнем и с центрирующим мостиком, предназначенным для совмещения линии измерения с осевой плоскостью измеряемого отверстия или без центрирующего мостика, для нутромеров с верхним пределом диапазона измерения до 10 мм включительно;
- с измерительными наконечниками цангового типа, для нутромеров с верхним пределом диапазона измерений до 10 мм включительно и до 19 и 20 мм включительно для нутромеров моделей НИ-ПТн и НИн соответственно;
- с измерительными вставками с шариковыми измерительными поверхностями равномерно расположенными по диаметру вставки через 90°. Измерение осуществляется посредством двух шариков, расположенных диаметрально в гнездах измерительной вставки. Два других шарика, расположенных под углом 90° к линии измерения, осуществляют центрирование нутромера.
Нутромеры комплектуются индикаторами часового типа или индикаторами с цифровым отсчетным устройством модификаций ИЧ-2, ИЧ-3, ИЧ-5, ИЧ-10, ИЧг-2, ИЧг-5, ИЧг-10, 1ИГ, 1ИГг, 2ИГ, 2ИГг, 10ИГ, 1ИГК, 1МИГ, 2МИГ, ИЧЦ-10 (рег. № 81400-21).
Нутромеры изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.
Нутромеры отличаются между собой внешним видом, конструкцией, метрологическими и техническими характеристиками.
4Товарный знак наносится на паспорт нутромеров типографским методом и на
корпус или теплоизоляционную ручку краской, методом лазерной маркировки или с помощью наклейки.
Заводской номер нутромера наносится на корпус или теплоизоляционную ручку краской, травлением, лазерной маркировкой или с помощью наклейки в формате цифрового или буквенно-цифрового обозначения.
Диапазон измерений нутромера наносится на корпус или теплоизоляционную ручку краской, травлением, лазерной маркировкой или с помощью наклейки.
Нанесение знака поверки на нутромеры не предусмотрено. Пломбирование корпуса нутромеров не предусмотрено. Общий вид нутромеров указан на рисунках 1 - 17.
Общий вид измерительных наконечников нутромеров указан на рисунках 18-19.
Рисунок 1 - Общий вид нутромеров модели НИ
Рисунок 2 - Общий вид нутромеров модели НИ
Рисунок 3 - Общий вид нутромеров модели НИг
Рисунок 4 - Общий вид нутромеров модели НИн
Рисунок 6 - Общий вид нутромеров модели НИрн
6*10 мм
Рисунок 10 - Общий вид нутромеров модели НИ-ПТн

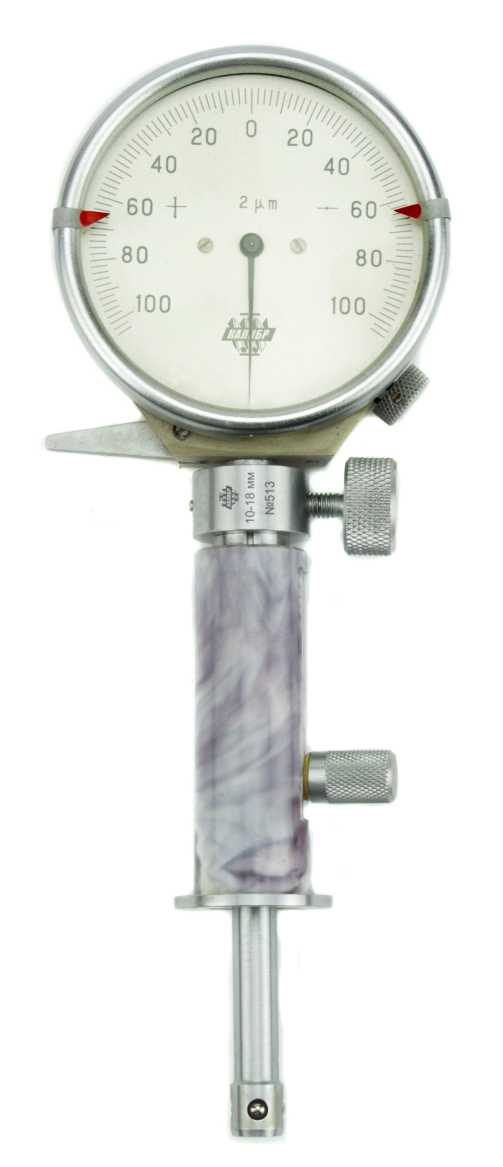

Рисунок 11 - Общий вид нутромеров модели НИ-ПТшг

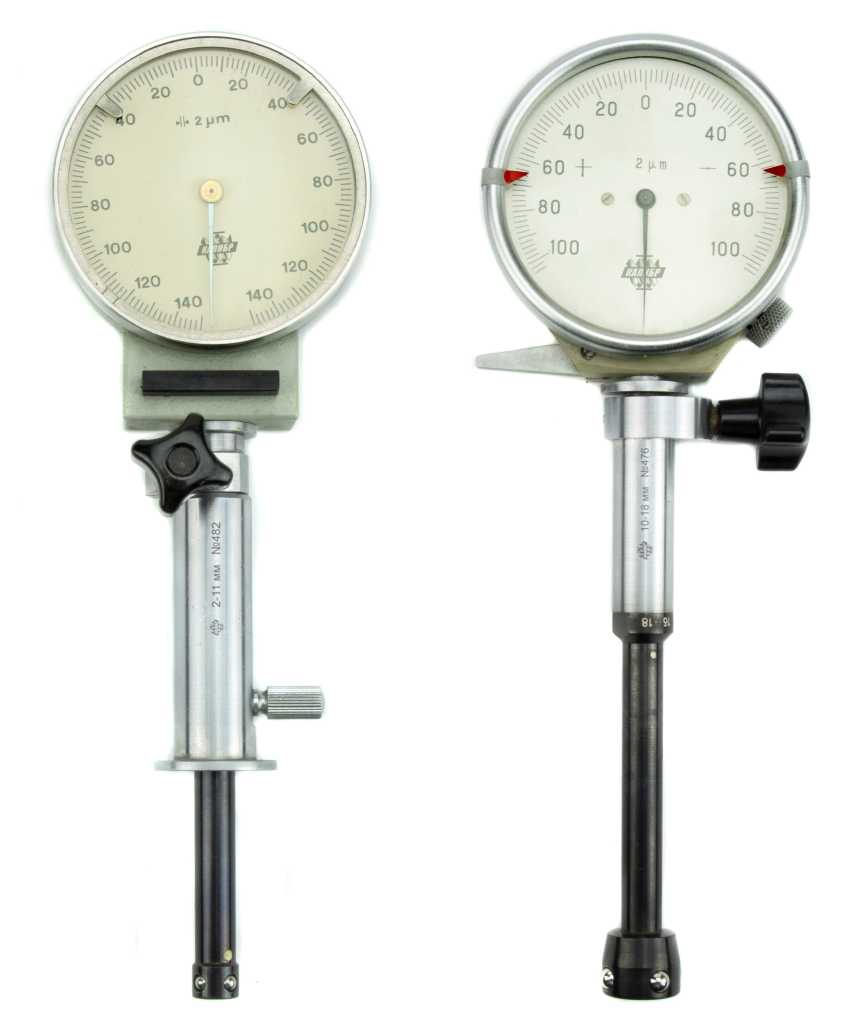

Рисунок 12 - Общий вид нутромеров модели НИ-ПТшн

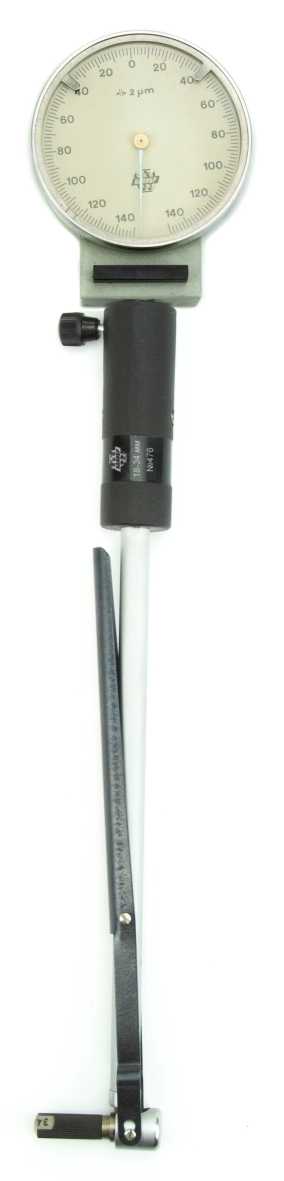

Рисунок 13 - Общий вид нутромеров модели НИ-ПТрн

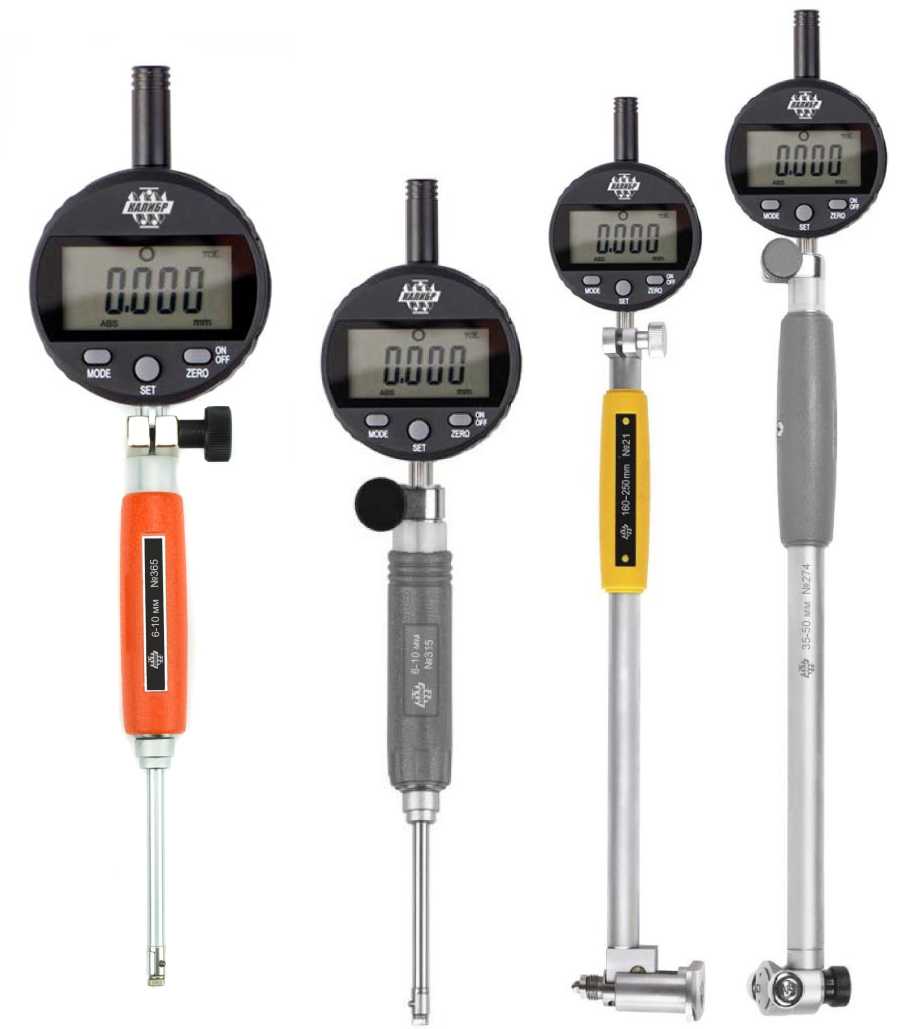

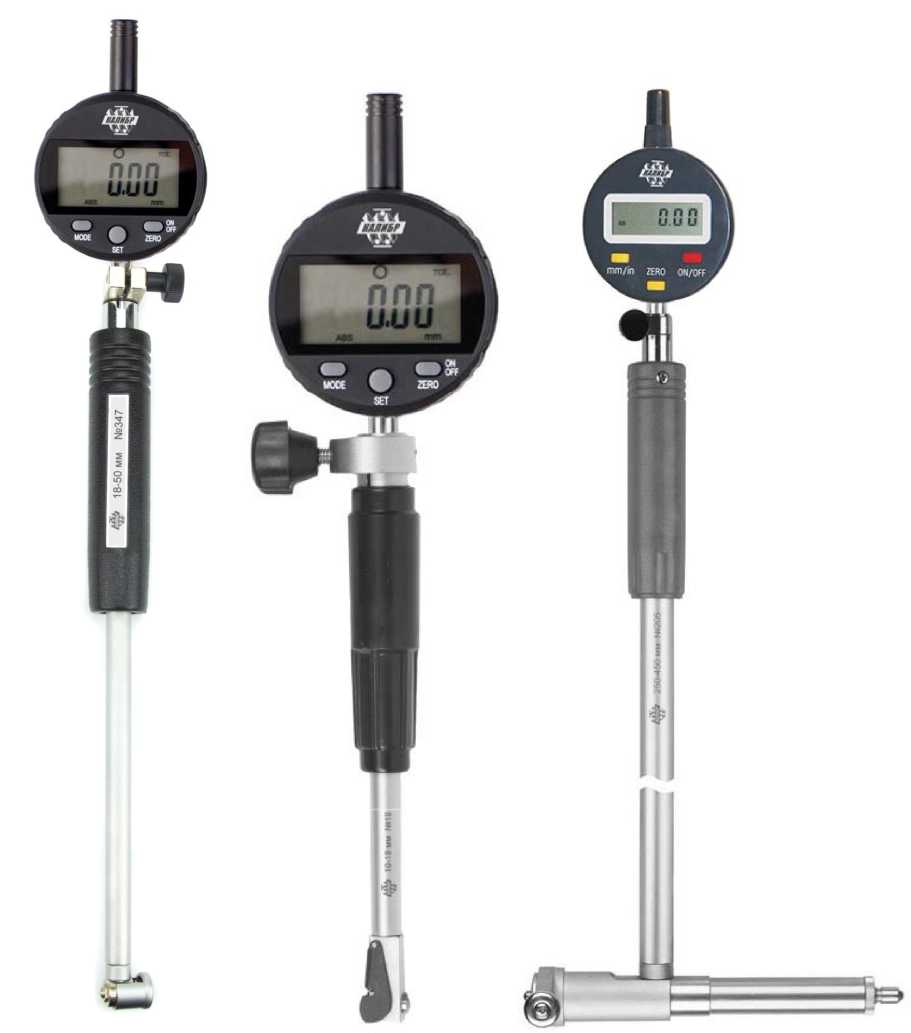

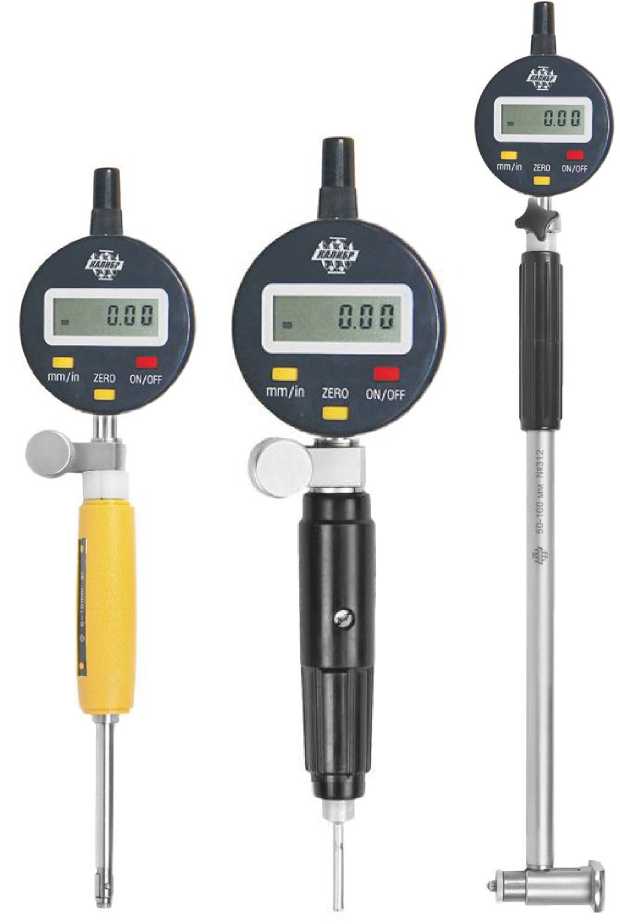

Рисунок 14 - Общий вид нутромеров модели НИ-Ц
Рисунок 15 - Общий вид нутромеров модели НИ-Ц

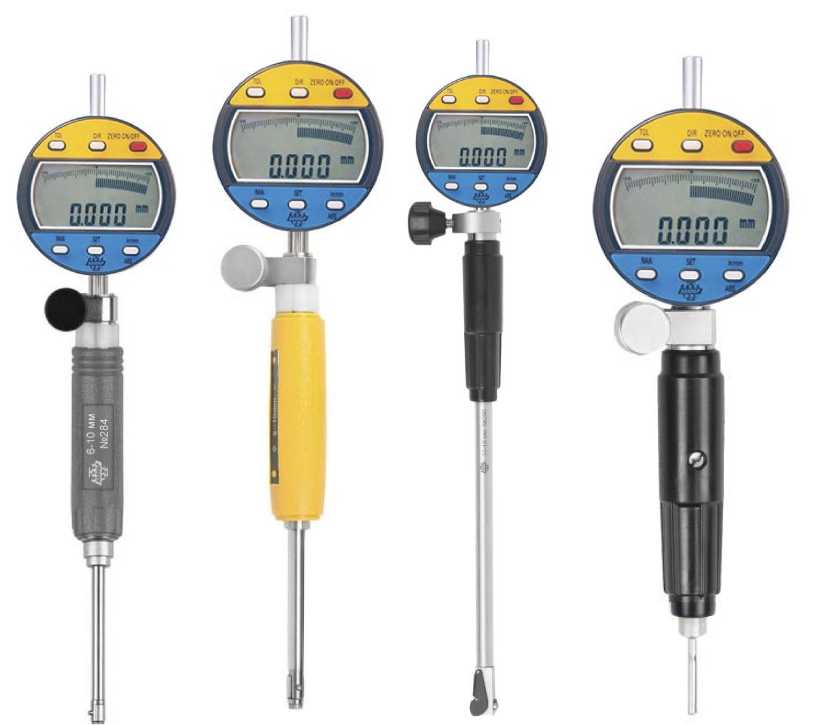

Рисунок 16 - Общий вид нутромеров модели НИ-Ц-ПТ
Рисунок 17 - Общий вид нутромеров модели НИ-Ц-ПТ

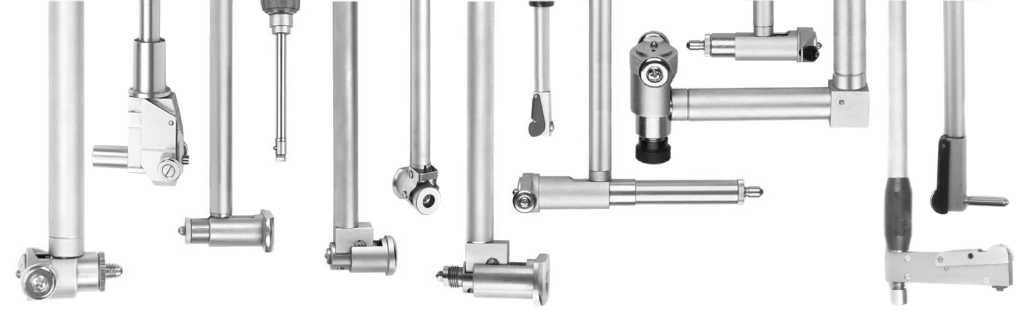

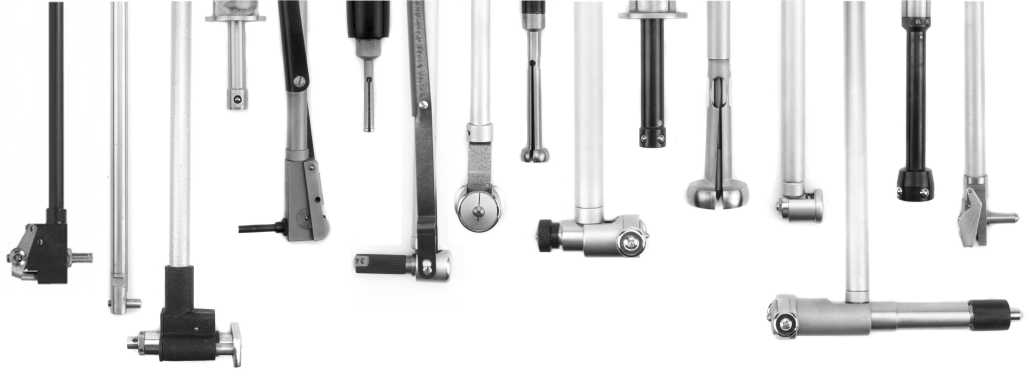

Рисунок 18 - Общий вид измерительных поверхностей нутромеров
Рисунок 19 - Общий вид измерительных поверхностей нутромеров
Таблица 1 - Основные метрологические характеристики
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности) отсчетного устройства, мм |
Наименьшее перемещение измерительного стержня нутромера, мм |
Предел допускаемой погрешности* измерений нутромеров с учетом погрешности измерений отсчетного устройства, мкм | |
|
Исп.1 |
Исп.2 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ни |
От 3 до 4 |
0,01 |
- |
12,0 |
18,0 |
|
От 3 до 6 |
0,01 |
- |
12,0 |
18,0 | |
|
От 4 до 6 |
0,01 |
- |
12,0 |
18,0 | |
|
От 6 до 10 |
0,01 |
0,6 |
12,0 |
18,0 | |
|
От 10 до 18 |
0,01 |
0,8 |
12,0 |
18,0 | |
|
От 18 до 35 |
0,01 |
1,0 |
15,0 |
23,0 | |
|
От 18 до 50 |
0,01 |
1,0 |
15,0 |
23,0 | |
|
От 35 до 50 |
0,01 |
1,2 |
15,0 |
23,0 | |
|
От 50 до 100 |
0,01 |
1,6 |
18,0 |
27,0 | |
|
От 50 до 150 |
0,01 |
1,6 |
18,0 |
27,0 | |
|
От 50 до 160 |
0,01 |
1,6 |
18,0 |
27,0 | |
|
От 100 до 160 |
0,01 |
1,6 |
18,0 |
27,0 | |
|
От 150 до 250 |
0,01 |
1,6 |
18,0 |
27,0 | |
|
От 160 до 250 |
0,01 |
1,6 |
18,0 |
27,0 | |
|
От 250 до 450 |
0,01 |
1,6 |
25,0 |
38,0 | |
|
От 450 до 700 |
0,01 |
1,6 |
25,0 |
38,0 | |
|
От 700 до 1000 |
0,01 |
1,6 |
25,0 |
38,0 | |
|
НИг |
От 6 до 10 |
0,01 |
0,6 |
8,0 |
12,0 |
|
От 10 до 18 |
0,01 |
0,8 |
8,0 |
12,0 | |
|
От 18 до 50 |
0,01 |
1,5 |
12,0 |
15,0 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
НИг |
От 50 до 100 |
0,01 |
4,0 |
15,0 |
18,0 |
|
От 100 до 160 |
0,01 |
4,0 |
15,0 |
18,0 | |
|
От 160 до 250 |
0,01 |
4,0 |
15,0 |
18,0 | |
|
От 250 до 450 |
0,01 |
6,0 |
22,0 |
32,0 | |
|
От 450 до 700 |
0,01 |
8,0 |
22,0 |
32,0 | |
|
От 700 до 1000 |
0,01 |
8,0 |
22,0 |
32,0 | |
|
НИн |
От 3 до 3,75 |
0,01 |
- |
8,0 |
12,0 |
|
От 4 до 9,5 |
0,01 |
- |
8,0 |
12,0 | |
|
От 4,3 до 9,7 |
0,01 |
- |
8,0 |
12,0 | |
|
От 10 до 20 |
0,01 |
0,8 |
8,0 |
12,0 | |
|
НИбн |
От 18 до 35 |
0,01 |
1,5 |
15,0 |
18,0 |
|
НИрн |
От 18 до 35 |
0,01 |
1,5 |
12,0 |
15,0 |
|
От 35 до 60 |
0,01 |
1,5 |
15,0 |
18,0 | |
|
ни-пт |
От 3 до 4 |
0,001 |
- |
4,0 |
6,0 |
|
От 3 до 6 |
0,001 |
- |
4,0 |
6,0 | |
|
От 4 до 6 |
0,001 |
- |
4,0 |
6,0 | |
|
От 6 до 10 |
0,001 |
0,6 |
6,0 |
9,0 | |
|
От 10 до 18 |
0,001 |
0,6 |
6,0 |
9,0 | |
|
От 18 до 35 |
0,001 |
0,6 |
6,0 |
9,0 | |
|
От 18 до 50 |
0,001 |
0,6 |
6,0 |
9,0 | |
|
От 35 до 50 |
0,001 |
0,8 |
6,0 |
9,0 | |
|
От 50 до 100 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 50 до 150 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 50 до 160 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 100 до 160 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 150 до 250 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 160 до 250 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 250 до 450 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 3 до 4 |
0,002 |
- |
6,0 |
9,0 | |
|
От 3 до 6 |
0,002 |
- |
6,0 |
9,0 | |
|
От 4 до 6 |
0,002 |
- |
6,0 |
9,0 | |
|
От 6 до 10 |
0,002 |
0,6 |
8,0 |
12,0 | |
|
От 10 до 18 |
0,002 |
0,6 |
8,0 |
12,0 | |
|
От 18 до 35 |
0,002 |
0,6 |
8,0 |
12,0 | |
|
От 18 до 50 |
0,002 |
0,6 |
8,0 |
12,0 | |
|
От 35 до 50 |
0,002 |
0,8 |
8,0 |
12,0 | |
|
От 50 до 100 |
0,002 |
0,8 |
10,0 |
15,0 | |
|
От 50 до 150 |
0,002 |
0,8 |
10,0 |
15,0 | |
|
От 50 до 160 |
0,002 |
0,8 |
10,0 |
15,0 | |
|
От 100 до 160 |
0,002 |
0,8 |
10,0 |
15,0 | |
|
От 150 до 250 |
0,002 |
0,8 |
10,0 |
15,0 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ни-пт |
От 160 до 250 |
0,002 |
0,8 |
10,0 |
15,0 |
|
От 250 до 450 |
0,002 |
0,8 |
10,0 |
15,0 | |
|
НИ-ПТшг |
От 3 до 6 |
0,001 |
- |
1,8 |
3,0 |
|
От 6 до 10 |
0,001 |
- |
1,8 |
3,0 | |
|
От 10 до 18 |
0,002 |
0,7 |
3,5 |
5,5 | |
|
НИ-ПТг |
От 2 до 3 |
0,001 |
- |
1,8 |
3,0 |
|
От 3 до 6 |
0,001 |
- |
1,8 |
3,0 | |
|
От 6 до 10 |
0,001 |
- |
1,8 |
3,0 | |
|
От 6 до 10 |
0,002 |
- |
3,5 |
5,5 | |
|
От 10 до 18 |
0,002 |
0,7 |
3,5 |
5,5 | |
|
От 18 до 50 |
0,002 |
1,0 |
3,5 |
5,5 | |
|
От 50 до 100 |
0,002 |
1,0 |
4,0 |
6,5 | |
|
От 100 до 160 |
0,002 |
1,0 |
4,0 |
6,5 | |
|
От 160 до 260 |
0,002 |
1,0 |
4,0 |
6,5 | |
|
От 250 до 450 |
0,002 |
1,0 |
8,0 |
12,0 | |
|
НИ-ПТн |
От 2,2 до 3,8 |
0,002 |
- |
2,0 |
3,2 |
|
От 2,85 до 3,90 |
0,002 |
- |
2,0 |
3,2 | |
|
От 4 до 10 |
0,002 |
- |
3,5 |
5,5 | |
|
От 4,3 до 9,7 |
0,002 |
- |
3,5 |
5,5 | |
|
От 10 до 19 |
0,002 |
0,7 |
4,0 |
6,5 | |
|
НИ-ПТрн |
От 18 до 34 |
0,002 |
1,0 |
4,0 |
6,5 |
|
НИ- ПТшн |
От 2 до 11 |
0,002 |
- |
2,0 |
3,2 |
|
От 10 до 18 |
0,002 |
0,7 |
3,0 |
4,6 | |
|
НИ-Ц |
От 3 до 4 |
0,01 |
- |
20,0 |
30,0 |
|
От 3 до 6 |
0,01 |
- |
20,0 |
30,0 | |
|
От 4 до 6 |
0,01 |
- |
20,0 |
30,0 | |
|
От 6 до 10 |
0,01 |
0,6 |
20,0 |
30,0 | |
|
От 10 до 18 |
0,01 |
0,8 |
20,0 |
30,0 | |
|
От 18 до 35 |
0,01 |
1,0 |
20,0 |
30,0 | |
|
От 18 до 50 |
0,01 |
1,0 |
20,0 |
30,0 | |
|
От 35 до 50 |
0,01 |
1,2 |
20,0 |
30,0 | |
|
От 50 до 100 |
0,01 |
1,6 |
20,0 |
30,0 | |
|
От 50 до 150 |
0,01 |
1,6 |
20,0 |
30,0 | |
|
От 50 до 160 |
0,01 |
1,6 |
20,0 |
30,0 | |
|
От 100 до 160 |
0,01 |
1,6 |
20,0 |
30,0 | |
|
От 150 до 250 |
0,01 |
1,6 |
20,0 |
30,0 | |
|
От 160 до 250 |
0,01 |
1,6 |
20,0 |
30,0 | |
|
От 250 до 450 |
0,01 |
1,6 |
30,0 |
50,0 | |
|
От 450 до 700 |
0,01 |
1,6 |
30,0 |
50,0 | |
|
От 700 до 1000 |
0,01 |
1,6 |
30,0 |
50,0 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
НИ-Ц-ПТ |
От 3 до 4 |
0,001 |
- |
4,0 |
6,0 |
|
От 3 до 6 |
0,001 |
- |
4,0 |
6,0 | |
|
От 4 до 6 |
0,001 |
- |
4,0 |
6,0 | |
|
От 6 до 10 |
0,001 |
0,6 |
6,0 |
9,0 | |
|
От 10 до 18 |
0,001 |
0,6 |
6,0 |
9,0 | |
|
От 18 до 35 |
0,001 |
0,6 |
6,0 |
9,0 | |
|
От 18 до 50 |
0,001 |
0,6 |
6,0 |
9,0 | |
|
От 35 до 50 |
0,001 |
0,8 |
6,0 |
9,0 | |
|
От 50 до 100 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 50 до 150 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 50 до 160 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 100 до 160 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 150 до 250 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 160 до 250 |
0,001 |
0,8 |
8,0 |
12,0 | |
|
От 3 до 4 |
0,002 |
- |
6,0 |
10,0 | |
|
От 3 до 6 |
0,002 |
- |
6,0 |
10,0 | |
|
От 4 до 6 |
0,002 |
- |
6,0 |
10,0 | |
|
От 6 до 10 |
0,002 |
0,6 |
8,0 |
12,0 | |
|
От 10 до 18 |
0,002 |
0,6 |
8,0 |
12,0 | |
|
От 18 до 35 |
0,002 |
0,6 |
8,0 |
12,0 | |
|
От 18 до 50 |
0,002 |
0,6 |
8,0 |
12,0 | |
|
От 35 до 50 |
0,002 |
0,8 |
8,0 |
12,0 | |
|
От 50 до 100 |
0,002 |
0,8 |
10,0 |
16,0 | |
|
От 50 до 150 |
0,002 |
0,8 |
10,0 |
16,0 | |
|
От 50 до 160 |
0,002 |
0,8 |
10,0 |
16,0 | |
|
От 100 до 160 |
0,002 |
0,8 |
10,0 |
16,0 | |
|
От 150 до 250 |
0,002 |
0,8 |
10,0 |
16,0 | |
|
От 160 до 250 |
0,002 |
0,8 |
10,0 |
16,0 | |
|
От 3 до 4 |
0,005 |
- |
10,0 |
15,0 | |
|
От 3 до 6 |
0,005 |
- |
10,0 |
15,0 | |
|
От 4 до 6 |
0,005 |
- |
10,0 |
15,0 | |
|
От 6 до 10 |
0,005 |
0,6 |
10,0 |
15,0 | |
|
От 10 до 18 |
0,005 |
0,6 |
10,0 |
15,0 | |
|
От 18 до 35 |
0,005 |
0,6 |
10,0 |
15,0 | |
|
От 18 до 50 |
0,005 |
0,6 |
10,0 |
15,0 | |
|
От 35 до 50 |
0,005 |
0,8 |
10,0 |
15,0 | |
|
От 50 до 100 |
0,005 |
0,8 |
20,0 |
30,0 | |
|
От 50 до 150 |
0,005 |
0,8 |
20,0 |
30,0 | |
|
От 50 до 160 |
0,005 |
0,8 |
20,0 |
30,0 | |
|
От 100 до 160 |
0,005 |
0,8 |
20,0 |
30,0 | |
|
От 150 до 250 |
0,005 |
0,8 |
20,0 |
30,0 | |
|
От 160 до 250 |
0,005 |
0,8 |
20,0 |
30,0 |
Примечание:
* - За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний на проверяемом участке
Таблица 2 - Г абаритные размеры и масса
|
Модель |
Диапазон измерений, мм |
Г абаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
НИ |
От 3 до 4 |
175x60x30 |
0,3 |
|
От 3 до 6 |
175x60x30 |
0,3 | |
|
От 4 до 6 |
175x60x30 |
0,3 | |
|
От 6 до 10 |
250x60x30 |
0,3 | |
|
От 10 до 18 |
250x60x40 |
0,3 | |
|
От 18 до 35 |
350x60x40 |
0,5 | |
|
От 18 до 50 |
1200x60x50 |
0,7 | |
|
От 35 до 50 |
1200x60x50 |
0,7 | |
|
От 50 до 100 |
1200x60x100 |
0,8 | |
|
От 50 до 150 |
1200x60x150 |
0,9 | |
|
От 50 до 160 |
1200x60x160 |
0,9 | |
|
От 100 до 160 |
1200x60x160 |
0,9 | |
|
От 150 до 250 |
1200x60x250 |
1,1 | |
|
От 160 до 250 |
1200x60x250 |
1,1 | |
|
От 250 до 450 |
1200x60x450 |
1,4 | |
|
От 450 до 700 |
1200x60x700 |
2,2 | |
|
От 700 до 1000 |
1200x60x1000 |
3,0 | |
|
НИг |
От 6 до 10 |
240x42x25 |
0,2 |
|
От 10 до 18 |
265x42x25 |
0,3 | |
|
От 18 до 50 |
315x60x25 |
0,4 | |
|
От 50 до 100 |
370x60x50 |
0,6 | |
|
От 100 до 160 |
490x60x100 |
1,3 | |
|
От 160 до 250 |
590x100x160 |
1,5 | |
|
От 250 до 450 |
690x130x250 |
1,9 | |
|
От 450 до 700 |
455x200x50 |
3,1 | |
|
От 700 до 1000 |
710x300x50 |
3,1 | |
|
НИн |
От 3 до 3,75 |
175x60x30 |
0,3 |
|
От 4 до 9,5 |
175x60x30 |
0,3 | |
|
От 4,3 до 9,7 |
175x60x30 |
0,3 | |
|
От 10 до 20 |
250x60x30 |
0,5 | |
|
НИбн |
От 18 до 35 |
350x90x40 |
0,6 |
|
НИрн |
От 18 до 35 |
350x60x40 |
0,5 |
|
От 35 до 60 |
400x60x60 |
0,9 | |
|
НИ-ПТ |
От 3 до 4 |
175x60x30 |
0,3 |
|
От 3 до 6 |
175x60x30 |
0,3 | |
|
От 4 до 6 |
175x60x30 |
0,3 | |
|
От 6 до 10 |
250x60x30 |
0,3 | |
|
От 10 до 18 |
250x60x40 |
0,3 | |
|
От 18 до 35 |
350x60x40 |
0,5 | |
|
От 18 до 50 |
1200x60x50 |
0,7 | |
|
От 35 до 50 |
1200x60x50 |
0,7 | |
|
От 50 до 100 |
1200x60x100 |
0,8 | |
|
От 50 до 150 |
1200x60x150 |
0,9 |
|
1 |
2 |
3 |
4 |
|
ни-пт |
От 50 до 160 |
1200x60x160 |
0,9 |
|
От 100 до 160 |
1200x60x160 |
0,9 | |
|
От 150 до 250 |
1200x60x250 |
1,1 | |
|
От 160 до 250 |
1200x60x250 |
1,1 | |
|
От 250 до 450 |
1200x60x450 |
1,4 | |
|
НИ-ПТшг |
От 3 до 6 |
175x60x30 |
0,4 |
|
От 6 до 10 |
175x60x30 |
0,4 | |
|
От 10 до 18 |
250x60x30 |
0,6 | |
|
НИ-ПТг |
От 2 до 3 |
175x60x30 |
0,2 |
|
От 3 до 6 |
175x60x30 |
0,2 | |
|
От 6 до 10 |
240x42x25 |
0,2 | |
|
От 10 до 18 |
265x42x25 |
0,3 | |
|
От 18 до 50 |
315x60x25 |
0,4 | |
|
От 50 до 100 |
370x60x50 |
0,6 | |
|
От 100 до 160 |
490x60x100 |
1,3 | |
|
От 160 до 260 |
590x100x160 |
1,5 | |
|
От 250 до 450 |
690x130x250 |
1,9 | |
|
НИ-ПТн |
От 2,2 до 3,8 |
175x60x30 |
0,3 |
|
От 2,85 до 3,90 |
175x60x30 |
0,3 | |
|
От 4 до 10 |
175x60x30 |
0,3 | |
|
От 4,3 до 9,7 |
175x60x30 |
0,3 | |
|
От 10 до 19 |
250x60x30 |
0,5 | |
|
НИ-ПТрн |
От 18 до 34 |
350x60x40 |
0,5 |
|
НИ-ПТшн |
От 2 до 11 |
175x60x30 |
0,4 |
|
От 10 до 18 |
250x60x30 |
0,6 | |
|
НИ-Ц |
От 3 до 4 |
175x60x30 |
0,3 |
|
От 3 до 6 |
175x60x30 |
0,3 | |
|
От 4 до 6 |
175x60x30 |
0,3 | |
|
От 6 до 10 |
250x60x30 |
0,3 | |
|
От 10 до 18 |
250x60x40 |
0,3 | |
|
От 18 до 35 |
350x60x40 |
0,5 | |
|
От 18 до 50 |
1200x60x50 |
0,7 | |
|
От 35 до 50 |
1200x60x50 |
0,7 | |
|
От 50 до 100 |
1200x60x100 |
0,8 | |
|
От 50 до 150 |
1200x60x150 |
0,9 | |
|
От 50 до 160 |
1200x60x160 |
0,9 | |
|
От 100 до 160 |
1200x60x160 |
0,9 | |
|
От 150 до 250 |
1200x60x250 |
1,1 | |
|
От 160 до 250 |
1200x60x250 |
1,1 | |
|
От 250 до 450 |
1200x60x450 |
1,4 | |
|
От 450 до 700 |
1200x60x700 |
2,2 | |
|
От 700 до 1000 |
1200x60x1000 |
3,0 | |
|
НИ-Ц-ПТ |
От 3 до 4 |
175x60x30 |
0,3 |
|
От 3 до 6 |
175x60x30 |
0,3 | |
|
От 4 до 6 |
175x60x30 |
0,3 |
|
1 |
2 |
3 |
4 |
|
НИ-Ц-ПТ |
От 6 до 10 |
250x60x30 |
0,3 |
|
От 10 до 18 |
250x60x40 |
0,3 | |
|
От 18 до 35 |
350x60x40 |
0,5 | |
|
От 18 до 50 |
1200x60x50 |
0,7 | |
|
От 35 до 50 |
1200x60x50 |
0,7 | |
|
От 50 до 100 |
1200x60x100 |
0,8 | |
|
От 50 до 150 |
1200x60x150 |
0,9 | |
|
От 50 до 160 |
1200x60x160 |
0,9 | |
|
От 100 до 160 |
1200x60x160 |
0,9 | |
|
От 150 до 250 |
1200x60x250 |
1,1 | |
|
От 160 до 250 |
1200x60x250 |
1,1 |
Таблица 3 - Условия эксплуатации и полный средний срок службы
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающего воздуxа для нутромеров моделей НИ, НИг, НИн, НИбн, НИрн, НИ-Ц, °C -температура окружающего воздуxа для нутромеров моделей НИ-ПТ, НИ-ПТг, НИ-ПТн, НИ-ПТшг, НИ-ПТшн, НИ-ПТрн, НИ-Ц-ПТ с |
От +15 до +25 |
|
диапазоном измерений: от 2 до 18 мм включ. |
От +16 до +24 |
|
св. 18 до 50 мм включ. |
От +17 до +23 |
|
св. 50 до 260 мм включ. |
От +18 до +22 |
|
св. 250 мм |
От +19 до +21 |
|
- скорость изменения температуры окружающего воздуxа, °С/ч, не более |
0,5 |
|
- относительная влажность воздуxа, %, не более |
80 |
|
Полный средний срок службы, лет, не менее |
5 |
