Номер по Госреестру СИ: 68478-17
68478-17 Линейки контрольные визуально-цифровые
(КЛВЦ)
Назначение средства измерений:
Линейки контрольные визуально-цифровые КЛВЦ (далее по тексту - линейки) предназначены для измерений расстояний между фрагментами объекта измерений, расположенными в плоскости измерений.

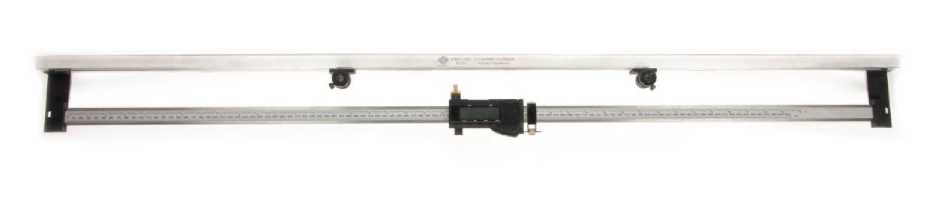

Внешний вид.
Линейки контрольные визуально-цифровые
Рисунок № 1
Общие сведения
Дата публикации - 16.05.2022
Срок свидетельства - 30.08.2027
Номер записи - 160135
ID в реестре СИ - 382535
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КЛВЦ-1-1000., КЛВЦ-1-1000, КЛВЦ-1, КЛВЦ, Без модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 164
Выдано извещений - 25
Кол-во периодических поверок - 95
Кол-во средств измерений - 60
Кол-во владельцев - 22
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 2048 дн.
Приказы РСТ, где упоминается данный тип СИ
№1828 от 2017.08.30 Об утверждении типов средств измерений
№1174 от 2022.05.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Линейки контрольные визуально-цифровые (КЛВЦ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68478-17 30.08.2027 |
Линейки контрольные визуально-цифровые, КЛВЦ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
70560-18 13.03.2028 |
Угольники поверочные 90º, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
72196-18 24.08.2029 |
Меры плоского угла призматические, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73659-18 27.12.2029 |
Штангенциркули, ШЦ, ШЦК, ШЦЦ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73290-18 30.11.2029 |
Угломеры с нониусом, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73072-18 07.11.2029 |
Проволочки и ролики, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
74852-19 23.04.2029 |
Уровни рамные и брусковые, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
81400-21 30.03.2026 |
Индикаторы часового типа и с цифровым отсчетным устройством, 1, 8, 0, 6, 0, 3 Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
85930-22 20.06.2027 |
Бруски контрольные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87423-22 30.11.2027 |
Нутромеры индикаторные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87602-22 12.12.2027 |
Скобы с отсчетным устройством, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
88377-23 28.02.2028 |
Пластины плоскопараллельные стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
89421-23 23.06.2028 |
Пластины плоские стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93167-24 11.09.2029 |
Микрометры рычажные , Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
95697-25 16.06.2030 |
Призмы правильные многогранные, ППМ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Линейки контрольные визуально-цифровые (КЛВЦ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 24 | 3 | 3 | 18 | 5 | 21 | 3 | 18 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 8 | 1 | 0 | 8 | 2 | 8 | 0 | 8 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 23 | 3 | 2 | 21 | 2 | 21 | 2 | 19 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 24 | 1 | 10 | 14 | 11 | 24 | 10 | 14 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 9 | 2 | 0 | 8 | 0 | 9 | 0 | 8 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 2 | 5 | 0 | 5 | ||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 2 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 4 | 1 | 0 | 4 | 1 | 4 | 0 | 4 | |
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 18 | 1 | 16 | 2 | 0 | 18 | 16 | 2 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "У-УАЗ" (RA.RU.310642) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Линейки контрольные визуально-цифровые (КЛВЦ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
18000 | 7295 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3637 | 7295 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
4192 | 7295 |
|
ФБУ Пензенский ЦСМ Пензенская область |
5702 | 7295 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7643 | 7295 |
Программное обеспечение
отсутствует.
Лист № 2 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским методом и на наружную поверхность футляра методом наклейки или лазерной маркировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к линейкам контрольным визуально-цифровым КЛВЦТУ 4381-001-04567838-2016 Линейки контрольные визуально-цифровые КЛВЦ. Технические условия.
Поверка
Поверкаосуществляется по документу МП 203-33-2017 Линейки контрольные визуально-цифровые КЛВЦ. Методика поверки, утвержденному ФГУП «ВНИИМС» 15 июня 2017 г.
Основные средства поверки:
-
- плита 2-3-1600х1000 по ГОСТ 10905-86;
-
- рабочий эталон 3-го разряда по ГОСТ Р 8.763-2011 (лента измерительная).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью Южно-Уральский ИнструментальныйЗавод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)
ИНН 7449131361
Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещение 6, офис 1
Адрес: 454092, г. Челябинск-92, а/я 9477
Телефон/факс: (351) 734-96-34
Web-сайт: www.kalibr.info
E-mail: fax@kalibr.info
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web- сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия линейки основан на прямом измерении расстояний между фрагментами объекта измерений, лежащими в одной плоскости, при точном совмещении отсчетного штриха линейки со штрихом объекта измерений и выводе результатов измерений на дисплей цифрового отсчетного устройства.
Изображения отсчетного штриха линейки и штриха объекта измерений наблюдают в окуляр микроскопа.
Линейка состоит из корпуса, выполненного из нержавеющей стали, и растровой штриховой меры длины, встроенной в корпус линейки. На корпусе линейки смонтированы две опорные площадки с отверстиями для фиксации линейки, к которым, с помощью кронштейнов, крепится направляющая. На направляющей смонтированы две оправы для микроскопов. В оправе предусмотрена возможность подвижки микроскопа вдоль ее оси. Рабочая плоскость корпуса линейки имеет две направляющие, по которым перемещается измерительная каретка с цифровым дисплеем, оснащенная механизмом точной наводки. Измерительная каретка имеет шесть управляющих клавиш, цифровой дисплей и отсек для установки элемента питания постоянного тока.
На измерительной каретке линейки закреплены с одной стороны индекс, на котором нанесен отсчетный штрих линейки, а с противоположной стороны - каретка микроскопа, предназначенная для проведения измерений по сетке микроскопа.
Линейки изготавливаются следующих модификаций: КЛВЦ-1-500, КЛВЦ-1-1000, КЛВЦ-2-500, КЛВЦ-2-1000. Линейки отличаются между собой диапазонами измерений и пределами допускаемой абсолютной погрешности измерений.
Рисунок 1 - Общий вид линеек КЛВЦ-1-500, КЛВЦ-1-1000, КЛВЦ-2-500, КЛВЦ-2-1000
Пломбирование корпуса цифрового отсчетного устройства от несанкционированного доступа не предусмотрено.
Таблица 1 - Основные метрологические и технические характеристики
|
Наименование параметра |
КЛВЦ-1-500 |
КЛВЦ-1-1000 |
КЛВЦ-2-500 |
КЛВЦ-2-1000 | ||
|
Диапазон измерений миллиметровой шкалы, мм |
От 0 до 500 |
От 0 до 1000 |
От 0 до 500 |
От 0 до 1000 | ||
|
Шаг дискретности цифрового отсчетного устройства, мм |
0,01 |
0,01 |
0,01 |
0,01 | ||
|
Пределы допускаемой | ||||||
|
абсолютной погрешности*, |
±(0,02+0,03L)** |
±(0,02+0, |
05L)** | |||
|
мм | ||||||
|
Допуск параллельности | ||||||
|
боковых поверхностей |
0,04 | |||||
|
линейки, мм, не более | ||||||
|
Допуск плоскостности | ||||||
|
боковых поверхностей |
0,03 | |||||
|
линейки, мм, не более | ||||||
|
Допуск плоскостности | ||||||
|
боковых опорных |
0,05 | |||||
|
поверхностей линейки, мм, не более | ||||||
|
Максимальное увеличение |
30 | |||||
|
микроскопа, крат | ||||||
|
Диапазон перемещений | ||||||
|
каретки микроскопа по |
От 0 до 10 | |||||
|
вертикали, мм | ||||||
|
Параметр шероховатости Ra боковых поверхностей и | ||||||
|
направляющих поверхностей |
2,5 | |||||
|
по ГОСТ 2789-73, мкм, не более | ||||||
|
Габаритные размеры, мм: | ||||||
|
- длина |
750 |
1250 |
750 |
1250 | ||
|
- ширина |
160 |
160 |
160 |
160 | ||
|
- высота |
50 |
50 |
50 |
50 | ||
|
Масса, кг, не более |
1,8 |
2,6 |
1,8 |
2,6 | ||
|
Условия эксплуатации: - температура окружающей | ||||||
|
среды, °C |
От +15 до +35 | |||||
|
- относительная влажность, % |
От 40 до 80 | |||||
|
Средний срок службы, лет |
5 | |||||
|
Примечание: | ||||||
|
-* пределы допускаемой абсолютной погрешности измерений линейки, установленной в горизонтальное положение, при температуре окружающей среды от плюс 18 до плюс 22 °C | ||||||
|
-** L - измеряемая длина, м | ||||||
