Номер по Госреестру СИ: 93167-24
93167-24 Микрометры рычажные
(Обозначение отсутствует)
Назначение средства измерений:
Микрометры рычажные (далее по тексту - микрометры) предназначены для измерений наружных размеров деталей.
Внешний вид.
Микрометры рычажные
Рисунок № 1
Внешний вид.
Микрометры рычажные

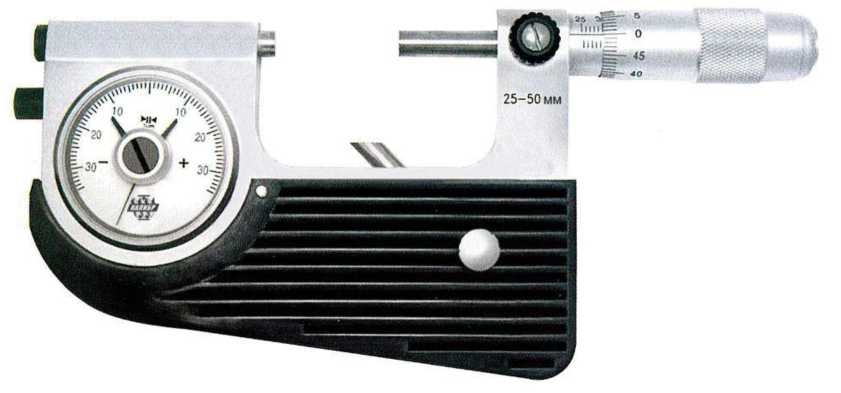

Рисунок № 2
Внешний вид.
Микрометры рычажные
Рисунок № 3
Внешний вид.
Микрометры рычажные
Рисунок № 4
Внешний вид.
Микрометры рычажные
Рисунок № 5
Внешний вид.
Микрометры рычажные
Рисунок № 6
Внешний вид.

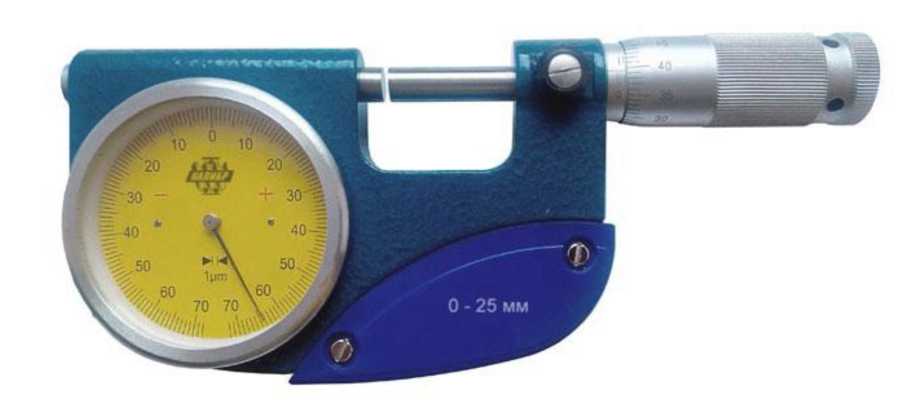

Микрометры рычажные
Рисунок № 7
Внешний вид.
Микрометры рычажные
Рисунок № 8
Внешний вид.
Микрометры рычажные
Рисунок № 9
Внешний вид.
Микрометры рычажные

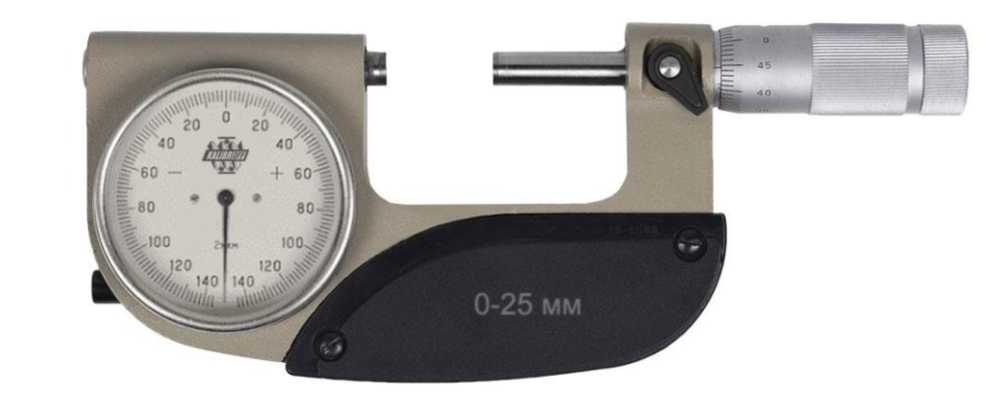

Рисунок № 10
Общие сведения
Дата публикации - 12.09.2024
Срок свидетельства - 11.09.2029
Номер записи - 194984
ID в реестре СИ - 1418984
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МРП 50-0,002, МР,
Производитель
Изготовитель - Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1976
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2193 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Микрометры рычажные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68478-17 30.08.2027 |
Линейки контрольные визуально-цифровые, КЛВЦ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
70560-18 13.03.2028 |
Угольники поверочные 90º, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
72196-18 24.08.2029 |
Меры плоского угла призматические, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73659-18 27.12.2029 |
Штангенциркули, ШЦ, ШЦК, ШЦЦ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73290-18 30.11.2029 |
Угломеры с нониусом, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
73072-18 07.11.2029 |
Проволочки и ролики, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
74852-19 23.04.2029 |
Уровни рамные и брусковые, Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
81400-21 30.03.2026 |
Индикаторы часового типа и с цифровым отсчетным устройством, 1, 8, 0, 6, 0, 3 Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
85930-22 20.06.2027 |
Бруски контрольные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87423-22 30.11.2027 |
Нутромеры индикаторные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87602-22 12.12.2027 |
Скобы с отсчетным устройством, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
88377-23 28.02.2028 |
Пластины плоскопараллельные стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
89421-23 23.06.2028 |
Пластины плоские стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93167-24 11.09.2029 |
Микрометры рычажные , Обозначение отсутствует Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
95697-25 16.06.2030 |
Призмы правильные многогранные, ППМ Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Микрометры рычажные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "ДНПП" (RA.RU.312012) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Микрометры рычажные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Порядок работы» паспорта микрометров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.66-024-04567838-2023 «Микрометры рычажные. Технические условия».
ПравообладательОбщество с ограниченной ответственностью Южно-Уральский Инструментальный
Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)
ИНН 7449131361
Адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещ. 6, оф. 1
Почтовый адрес: 454092, г. Челябинск-92, а/я 9477
Телефон (факс): +7 (351) 734-96-34
E-mail: fax@kalibr.info; Web- сайт: www.kalibr.info
Изготовитель
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)ИНН 7449131361
Адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещ. 6, оф. 1 Почтовый адрес: 454092, г. Челябинск-92, а/я 9477
Телефон (факс): +7 (351) 734-96-34
E-mail: fax@kalibr.info; Web- сайт: www.kalibr.info
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Правообладатель
Общество с ограниченной ответственностью Южно-Уральский ИнструментальныйЗавод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)
ИНН 7449131361
Адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещ. 6, оф. 1
Почтовый адрес: 454092, г. Челябинск-92, а/я 9477
Телефон (факс): +7 (351) 734-96-34
E-mail: fax@kalibr.info; Web- сайт: www.kalibr.info
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника. В микрометрах обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом вторая измерительная поверхность связана с механизмом отсчетного устройства. При определении размера детали, измерительными поверхностями, необходимо алгебраическое микрометрической головке и отсчетному устройству.
по микрометрической паре, а стрелочного или цифрового находящейся между двумя суммирование показаний по
Микрометрическая головка микрометра состоит из микрометрического винта, гайки, стебля со шкалой вдоль оси, барабана с делениями на скосе. Измерительная поверхность микрометрического винта плоская. Измерительная поверхность подвижной измерительной пятки микрометров с верхним пределом измерений до 300 мм плоская, а свыше 300 мм -сферическая.
Микрометры выпускаются следующих моделей:
-
- МР и МРг - с отсчетным устройством, встроенным в скобу;
-
- МРП - повышенной точности, с отсчетным устройством, встроенным в скобу;
-
- МРИ и МРИг - оснащенные съемным отсчетным устройством.
-
- МРИ-Ц - оснащенные съемным цифровым отсчетным устройством.
Микрометры с нижним пределом диапазона измерений от 25 мм снабжаются установочными мерами. Установочные меры длиной до 275 мм изготавливаются с двумя плоскими поверхностями, а свыше 275 мм — с одной плоской и одной сферической поверхностями.
В качестве отсчетного устройства для микрометров моделей МРИ, МРИг и МРИ-Ц применяются индикаторы часового типа модификаций 1ИГ, 2ИГ, 1ИГг, 2ИГг, 1ИГК, 1МИГ, 2МИГ, 1МИГг, 2МИГг, ИЧ-2, ИЧ-3, ИЧ-5, ИЧ-10, ИЧг-2, ИЧг-5, ИЧг-10, ИЧЦ-5, ИЧЦ-10 (рег. № 81400-21), исполнений 0 или 1.
Микрометры изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.
Микрометры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
4М^Ш
Товарный знак ,
или наносится на паспорт
микрометров типографским методом, на скобу или встроенное отсчетное устройство, или теплоизоляционную накладку краской, методом лазерной маркировки или с помощью наклейки.
Заводской номер микрометра в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится краской, травлением или лазерной маркировкой в местах, указанных на рисунках 29-33.
Диапазон измерений микрометра наносится на скобу или теплоизоляционную накладку краской, травлением или лазерной маркировкой.
Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид микрометров указан на рисунках 1 - 28.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.

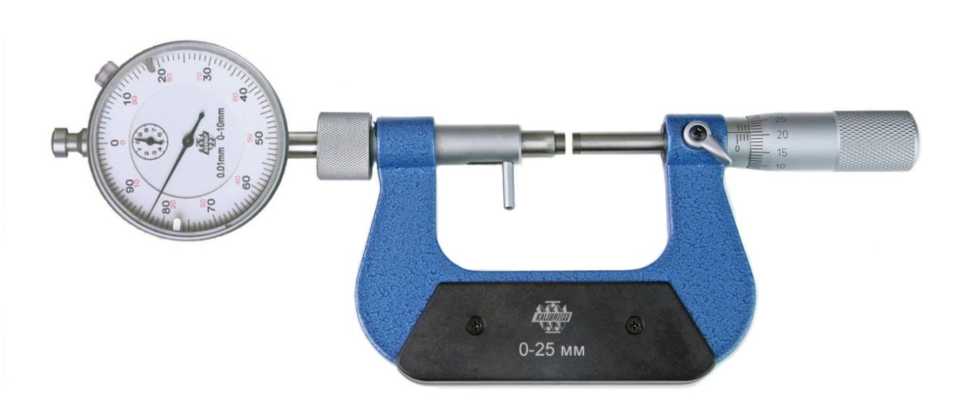

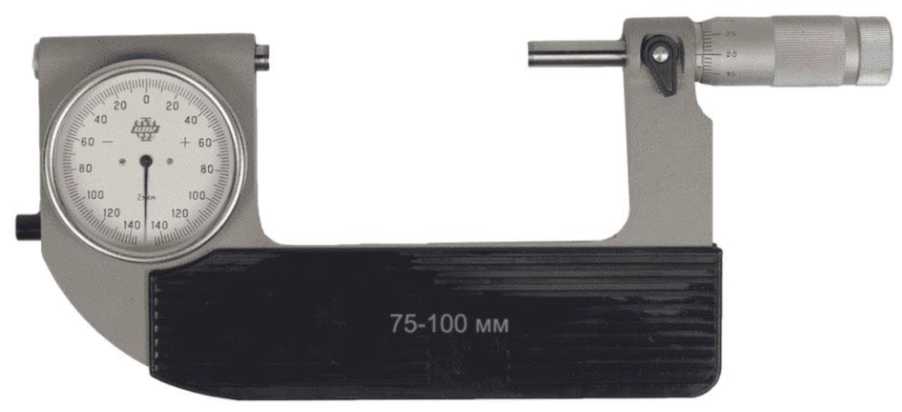

Рисунок 1 - Общий вид микрометров модели МР
Рисунок 2 - Общий вид микрометров модели МР

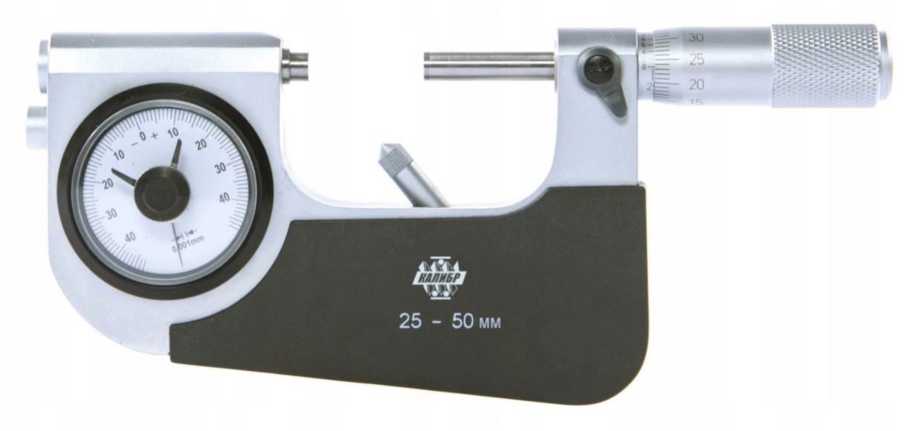

Рисунок 3 - Общий вид микрометров модели МР

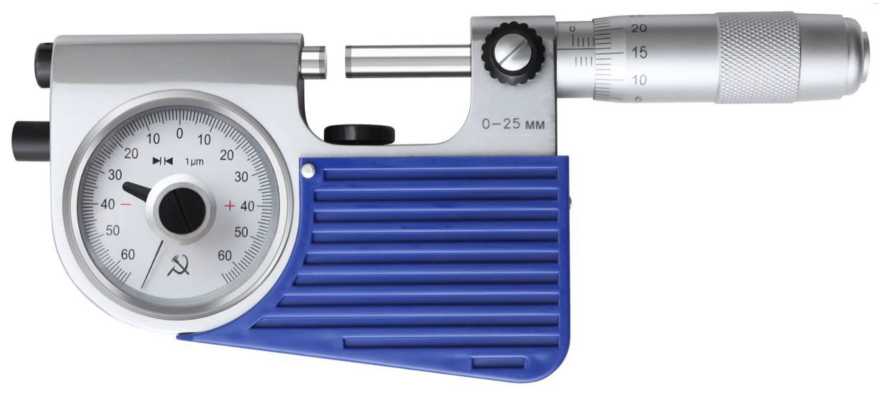

Рисунок 4 - Общий вид микрометров модели МР

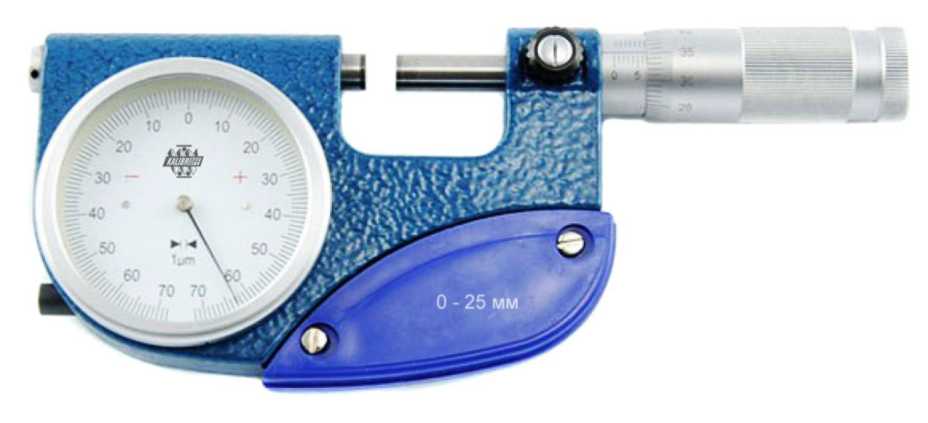

Рисунок 5 - Общий вид микрометров модели МР
Рисунок 6 - Общий вид микрометров модели МР

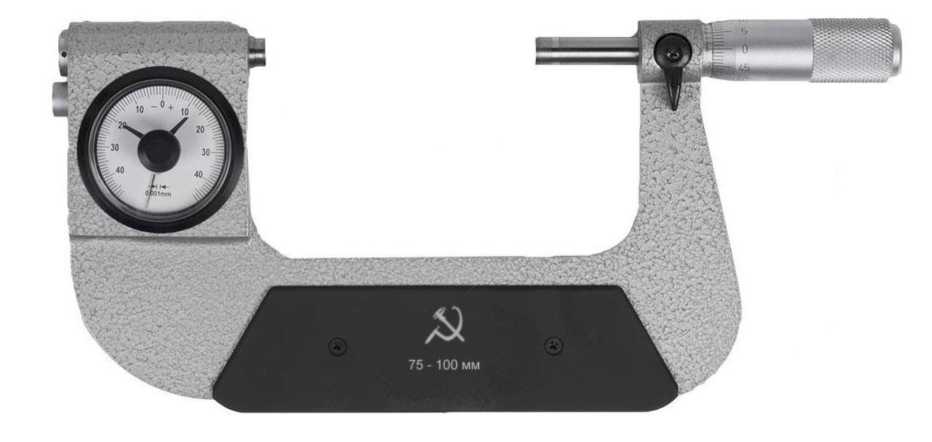

Рисунок 7 - Общий вид микрометров модели МР

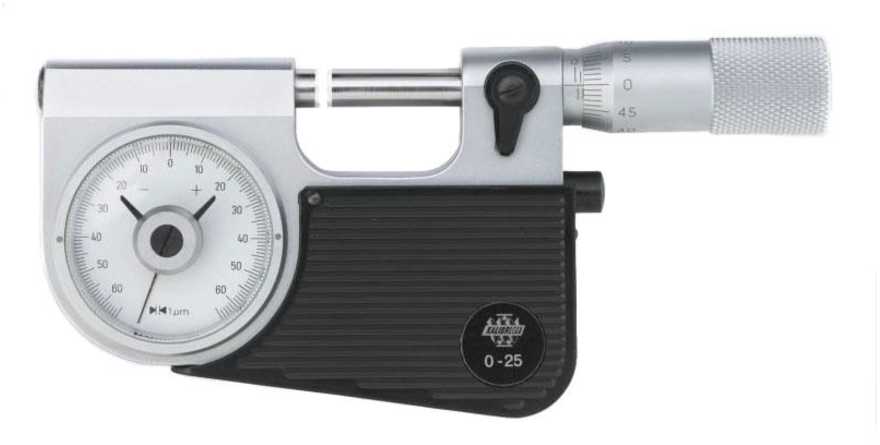

Рисунок 8 - Общий вид микрометров модели МР

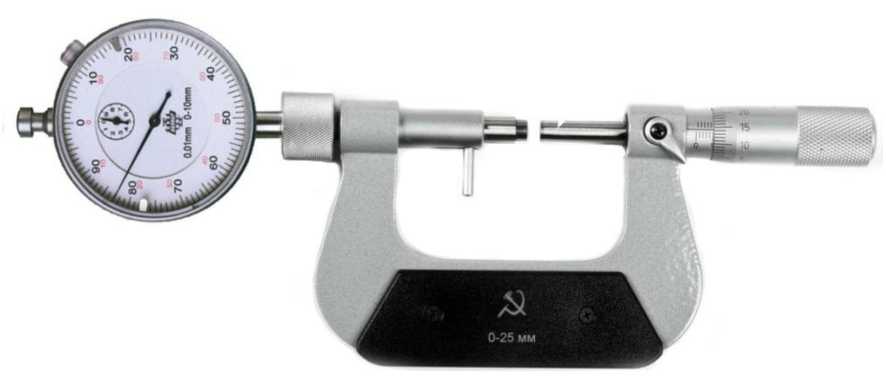

Рисунок 9 - Общий вид микрометров модели МРг
Рисунок 10 - Общий вид микрометров модели МРг

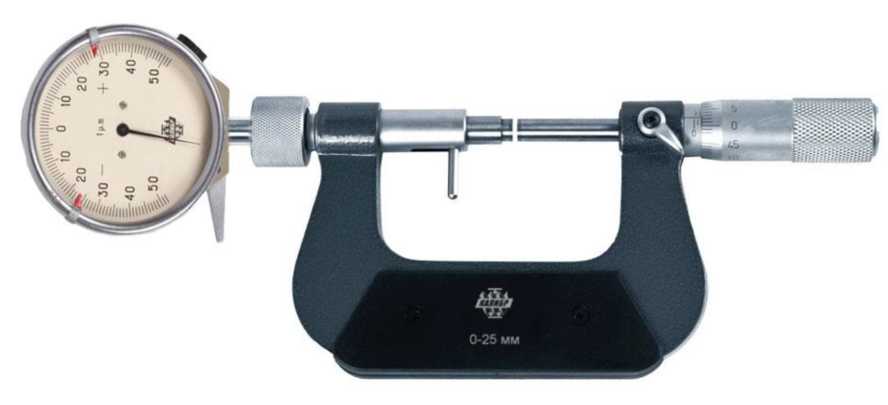

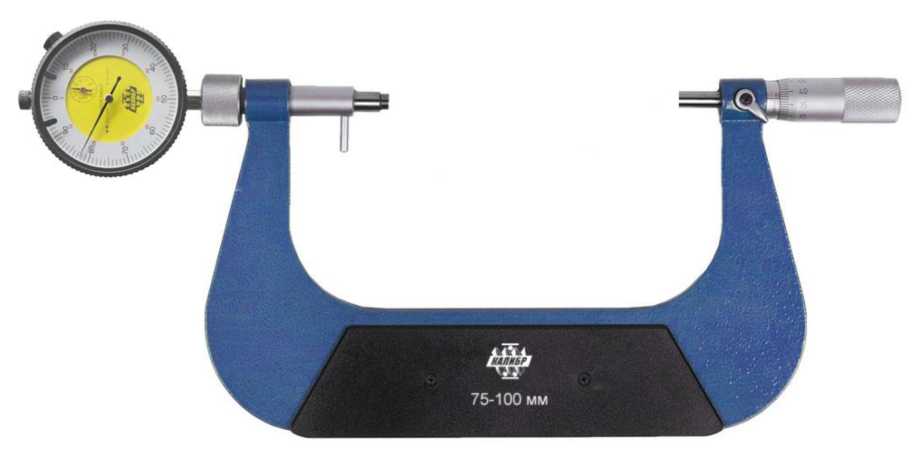

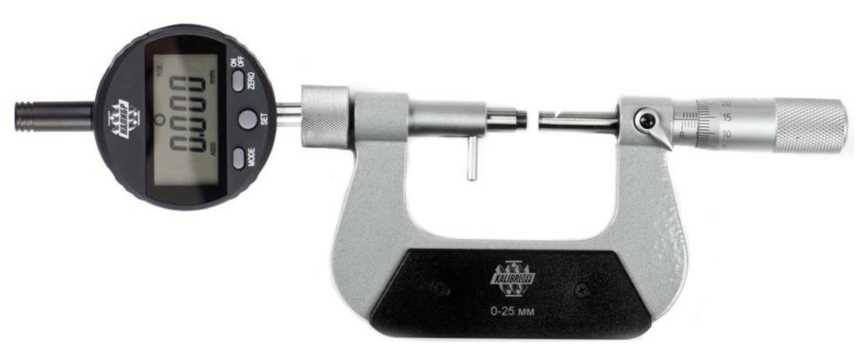

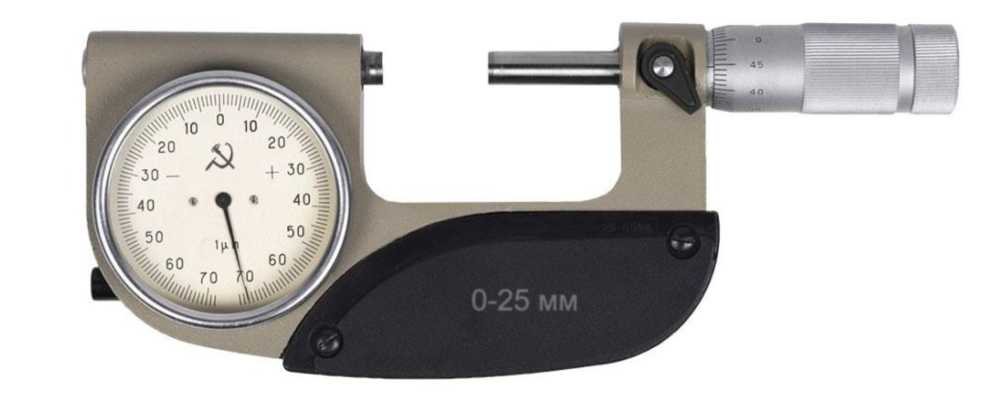

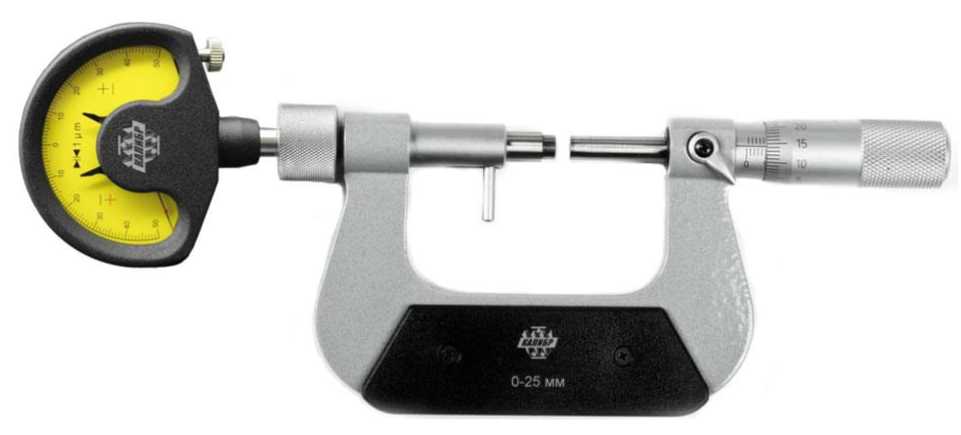

Рисунок 11 - Общий вид микрометров модели МРИ
Рисунок 12 - Общий вид микрометров модели МРИ
Рисунок 13 - Общий вид микрометров модели МРИ
Рисунок 14 - Общий вид микрометров модели МРИ

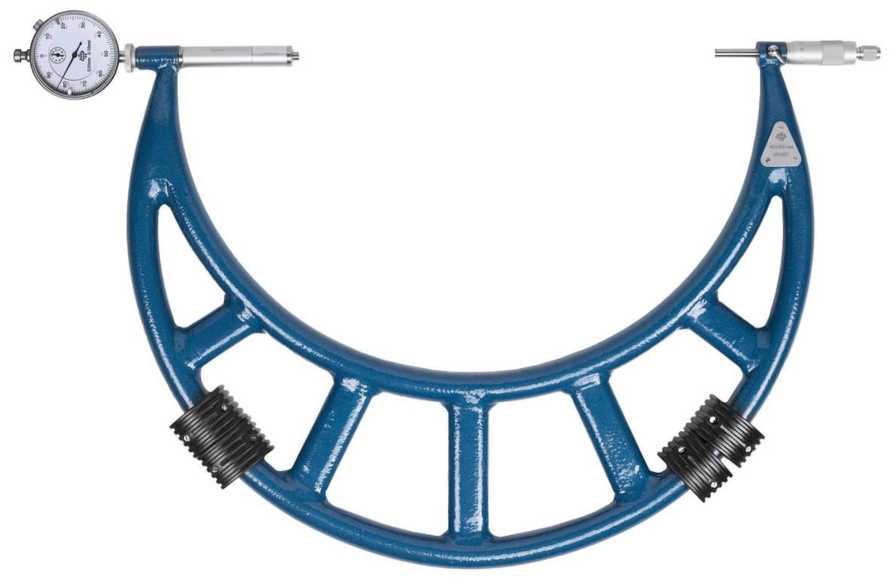

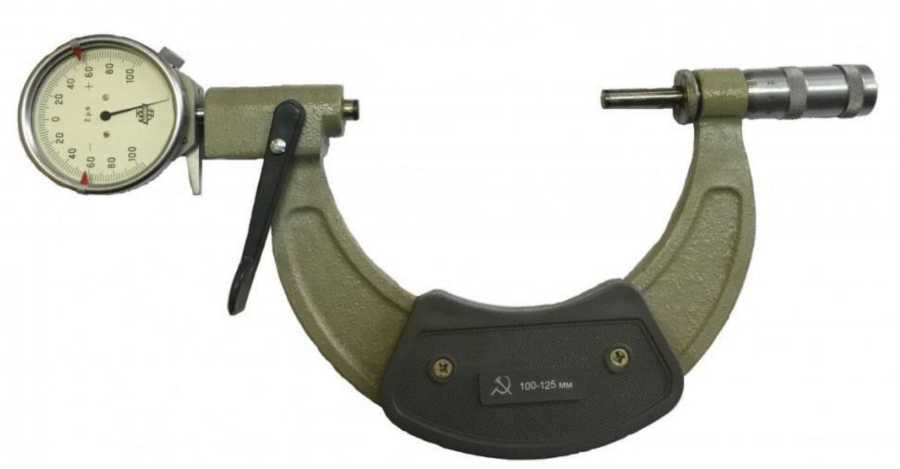

Рисунок 15 - Общий вид микрометров модели МРИ
Рисунок 16 - Общий вид микрометров модели МРИ

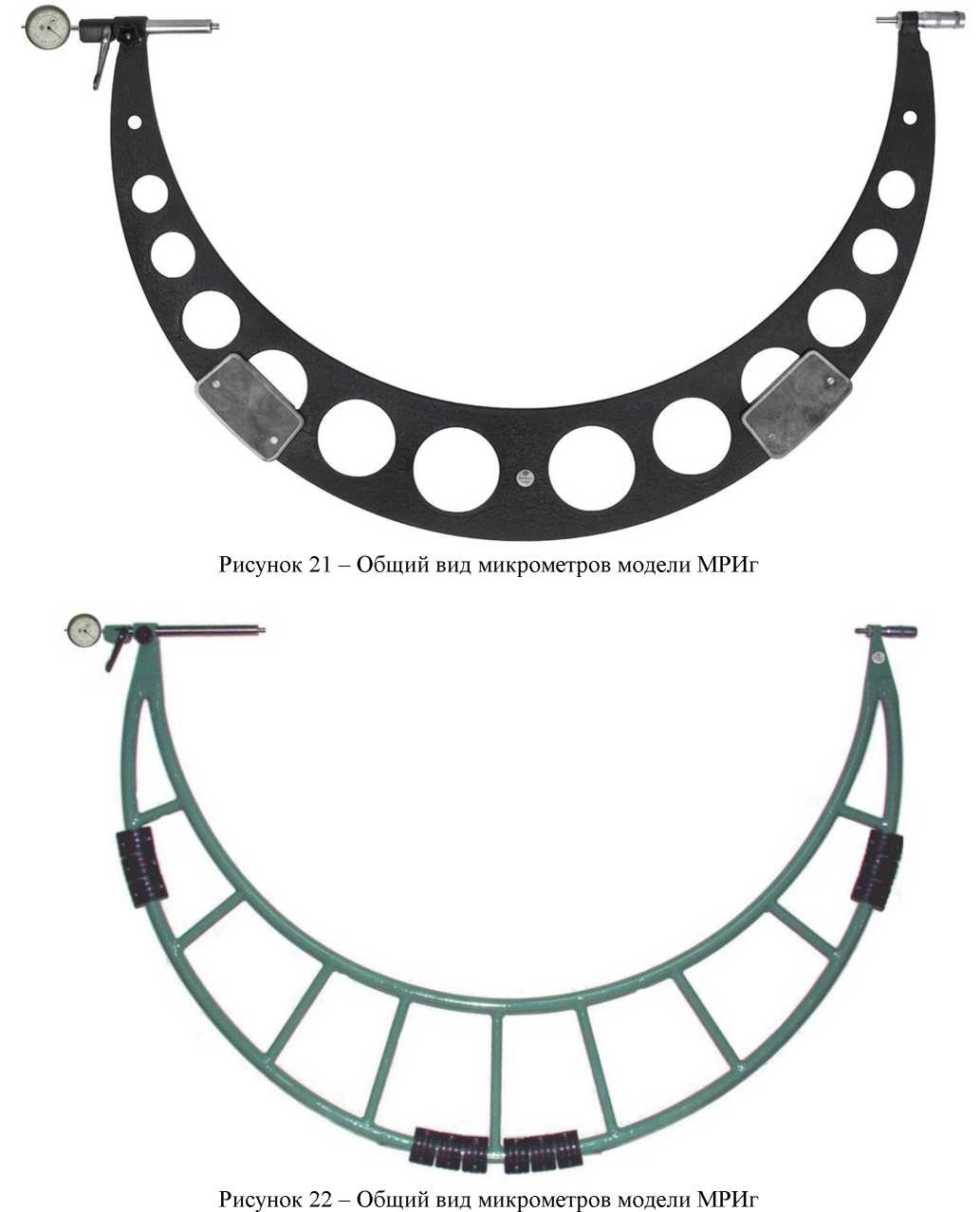

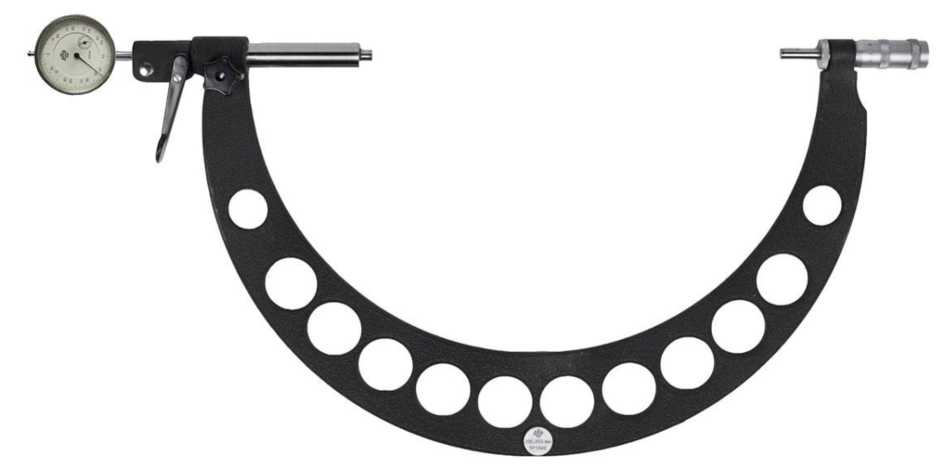

Рисунок 17 - Общий вид микрометров модели МРИг

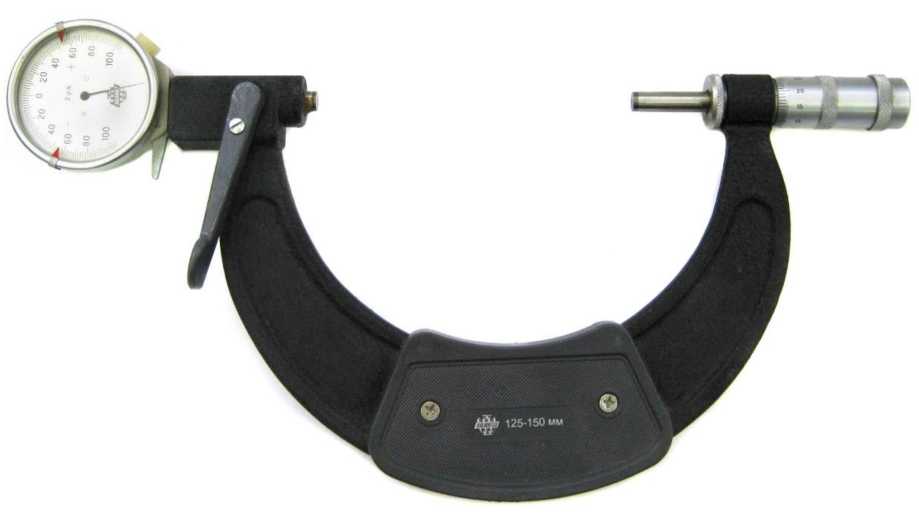

Рисунок 18 - Общий вид микрометров модели МРИг

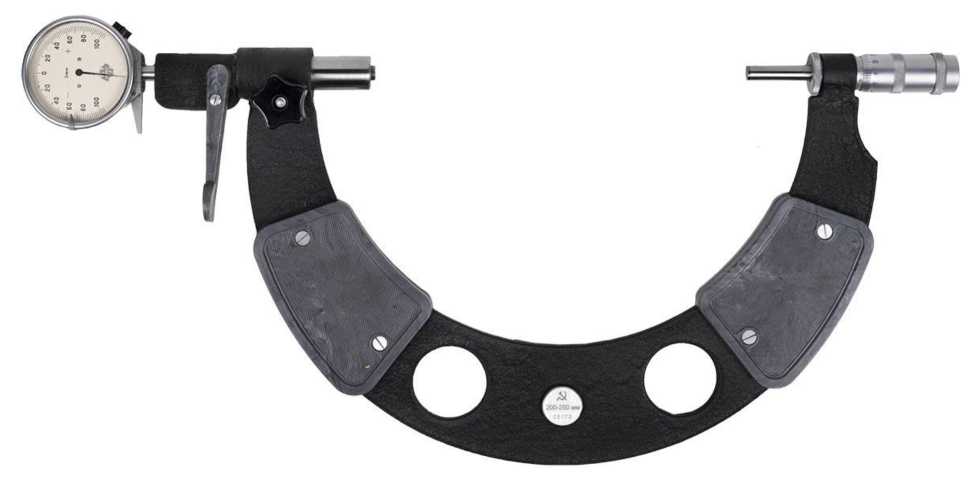

Рисунок 19 - Общий вид микрометров модели МРИг
Рисунок 20 - Общий вид микрометров модели МРИг

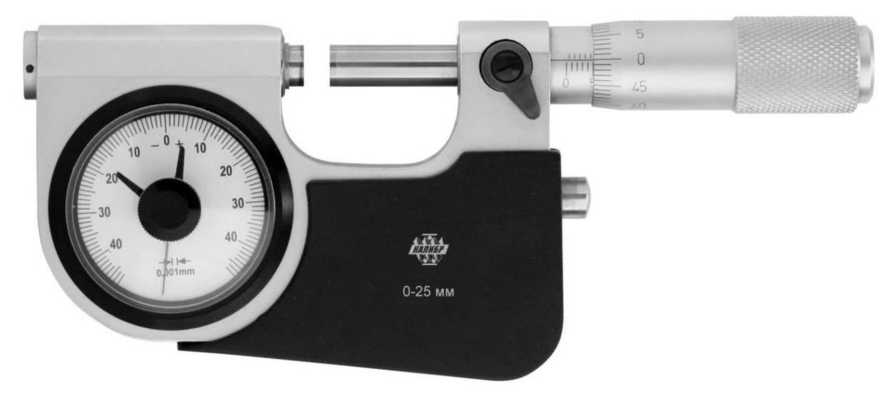

Рисунок 23 - Общий вид микрометров модели МРП
Рисунок 24 - Общий вид микрометров модели МРИ-Ц
Рисунок 25 - Общий вид микрометров модели МРИ-Ц
Рисунок 26 - Общий вид микрометров модели МРИ-Ц

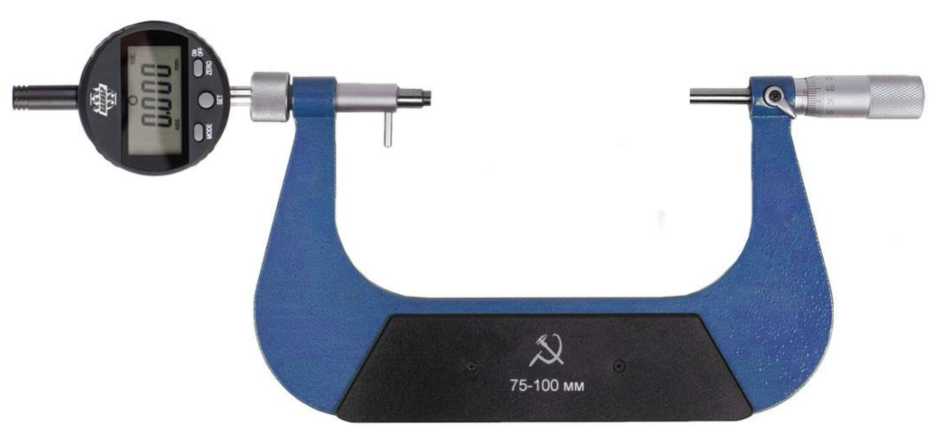

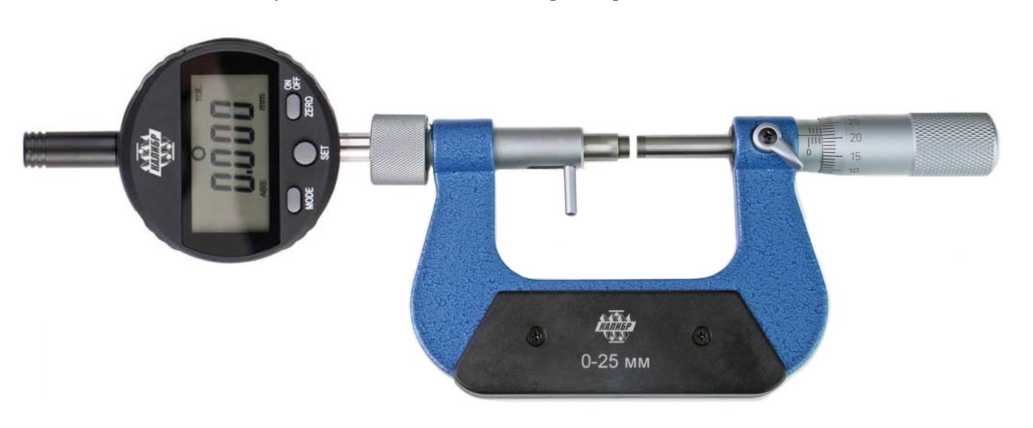

Рисунок 27 - Общий вид микрометров модели МРИ-Ц

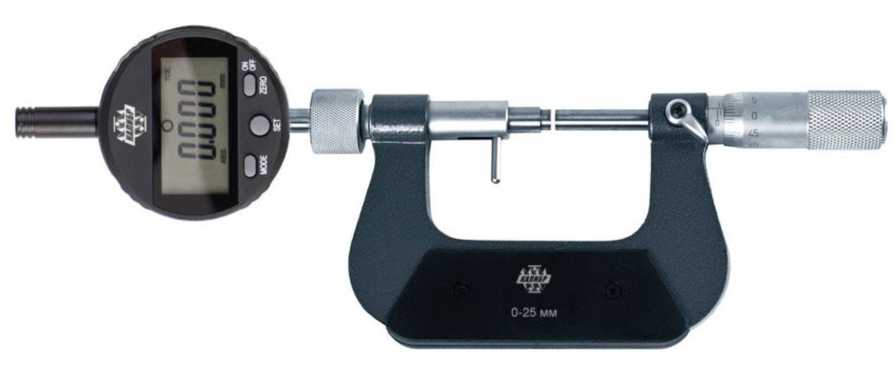

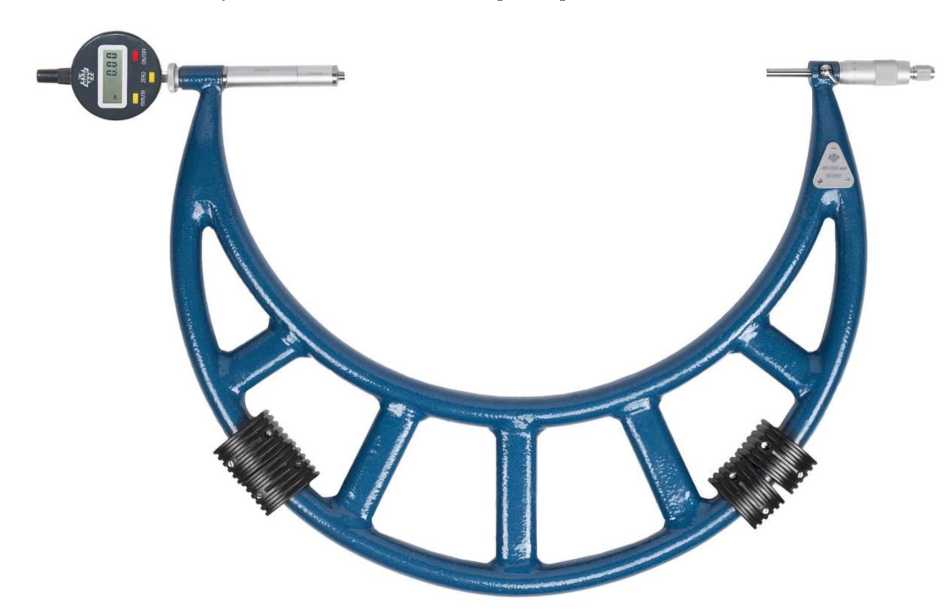

Рисунок 28 - Общий вид микрометров модели МРИ-Ц

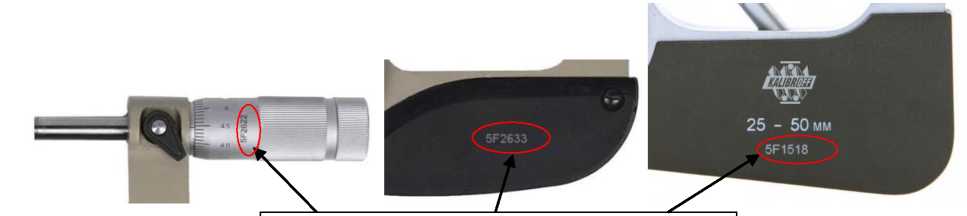

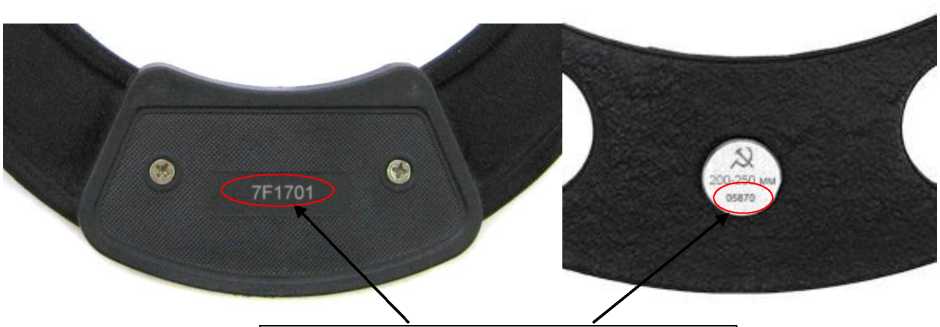

Место нанесения заводского номера

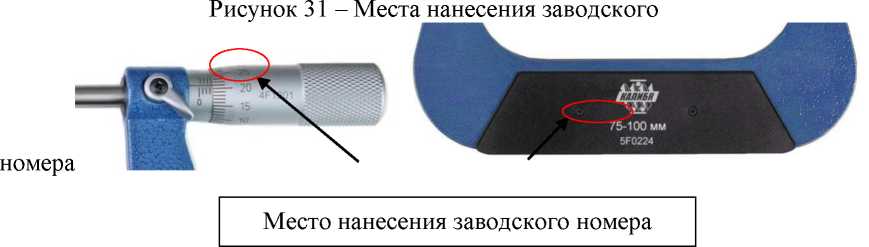

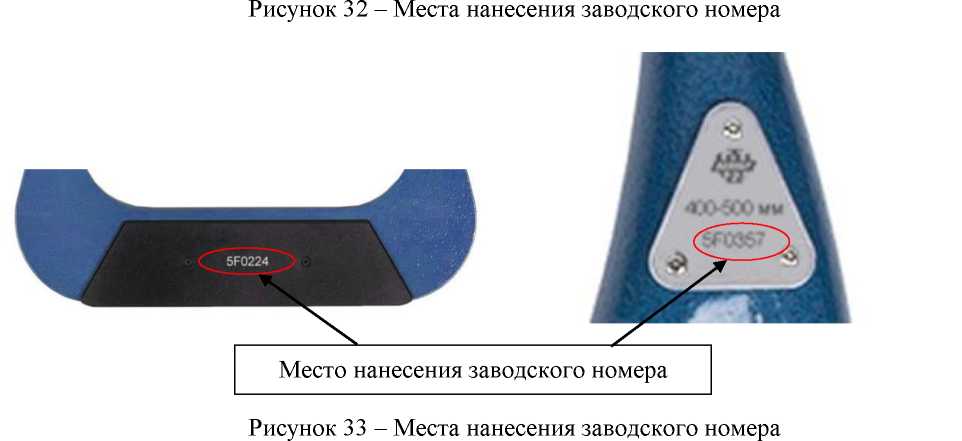

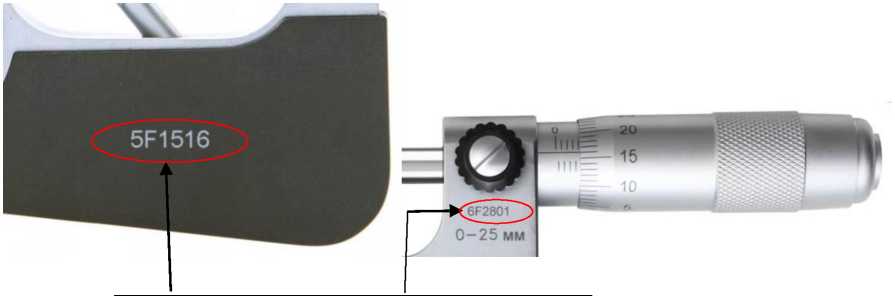

Рисунок 29 - Места нанесения заводского номера

Место нанесения заводского номера
Рисунок 30 - Места нанесения заводского номера
Место нанесения заводского номера
Таблица 1 - Метрологические характеристики микрометров моделей МРП, МР, МРг с ценой деления отсчетного устройства 0,001; 0,002 мм
|
Модель |
Диапазон измерений микрометра, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства на участках шкалы ±30 делений, мкм | ||
|
Цена деления, мм |
Диапазон измерений, мм |
Исп. 1 |
Исп. 2 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МРП |
От 0 до 25 |
0,001 |
±0,07 |
±2,0 |
±3,0 |
|
От 25 до 50 |
0,001 |
±0,07 |
±2,0 |
±3,0 | |
|
МР |
От 0 до 25 |
0,001 |
±0,03 |
±4,01 |
±6,01 |
|
От 25 до 50 |
0,001 |
±0,03 |
±4,01 |
±6,01 | |
|
От 50 до 75 |
0,001 |
±0,03 |
±5,01 |
±8,01 | |
|
От 75 до 100 |
0,001 |
±0,03 |
±5,01 |
±8,01 | |
|
От 0 до 25 |
0,001 |
±0,04 |
±4,0 |
±6,0 | |
|
От 25 до 50 |
0,001 |
±0,04 |
±4,0 |
±6,0 | |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МР |
От 50 до 75 |
0,001 |
±0,04 |
±5,0 |
±8,0 |
|
От 75 до 100 |
0,001 |
±0,04 |
±5,0 |
±8,0 | |
|
От 0 до 25 |
0,001 |
±0,06 |
±4,0 |
±6,0 | |
|
От 25 до 50 |
0,001 |
±0,06 |
±4,0 |
±6,0 | |
|
От 50 до 75 |
0,001 |
±0,06 |
±5,0 |
±8,0 | |
|
От 75 до 100 |
0,001 |
±0,06 |
±5,0 |
±8,0 | |
|
От 0 до 25 |
0,001 |
±0,07 |
±4,0 |
±6,0 | |
|
От 25 до 50 |
0,001 |
±0,07 |
±4,0 |
±6,0 | |
|
От 50 до 75 |
0,001 |
±0,07 |
±5,0 |
±8,0 | |
|
От 75 до 100 |
0,001 |
±0,07 |
±5,0 |
±8,0 | |
|
МРг |
От 0 до 25 |
0,002 |
±0,14 |
±3,0 |
±5,0 |
|
От 25 до 50 |
0,002 |
±0,14 |
±3,0 |
±5,0 | |
|
От 50 до 75 |
0,002 |
±0,14 |
±3,0 |
±5,0 | |
|
От 75 до 100 |
0,002 |
±0,14 |
±3,0 |
±5,0 |
Примечание:
1 - Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства на участках шкалы ±20 делений
Таблица 2 - Метрологические характеристики микрометров моделей МРИг, МРИ с ценой деления отсчетного устройства 0,001; 0,002; 0,01 мм
|
Модель |
Диапазон измерений микрометра, мм |
Цена деления отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства на участках шкалы 1,0 мм, мкм | |
|
Исп. 1 |
Исп. 2 | |||
|
1 |
2 |
3 |
4 |
5 |
|
МРИг |
От 100 до 125 |
0,002 |
±4,01 |
±6,01 |
|
От 125 до 150 |
0,002 |
±4,01 |
±6,01 | |
|
От 150 до 200 |
0,002 |
±4,01 |
±6,01 | |
|
От 200 до 250 |
0,002 |
±5,01 |
±8,01 | |
|
От 250 до 300 |
0,002 |
±5,01 |
±8,01 | |
|
От 300 до 400 |
0,002 |
±6,01 |
±9,01 | |
|
От 400 до 500 |
0,002 |
±7,01 |
±11,01 | |
|
От 300 до 400 |
0,01 |
±7,0 |
±11,0 | |
|
От 400 до 500 |
0,01 |
±8,0 |
±12,0 | |
|
От 500 до 600 |
0,01 |
±10,0 |
±15,0 | |
|
От 600 до 700 |
0,01 |
±12,0 |
±18,0 | |
|
От 700 до 800 |
0,01 |
±14,0 |
±21,0 | |
|
От 800 до 900 |
0,01 |
±16,0 |
±24,0 | |
|
От 900 до 1000 |
0,01 |
±18,0 |
±27,0 | |
|
От 1000 до 1200 |
0,01 |
±20,0 |
±30,0 | |
|
От 1200 до 1400 |
0,01 |
±25,0 |
±38,0 | |
Продолжение таблицы 2
МРИ
1
МРИг
|
2 |
3 |
4 |
5 |
|
От 1400 до 1600 |
0,01 |
±28,0 |
±42,0 |
|
От 1600 до 1800 |
0,01 |
±32,0 |
±48,0 |
|
От 1800 до 2000 |
0,01 |
±36,0 |
±54,0 |
|
От 0 до 25 |
0,001 |
±3,01 |
±5,01 |
|
От 25 до 50 |
0,001 |
±3,01 |
±5,01 |
|
От 50 до 75 |
0,001 |
±4,01 |
±6,01 |
|
От 75 до 100 |
0,001 |
±4,01 |
±6,01 |
|
От 100 до 125 |
0,001 |
±5,01 |
±8,01 |
|
От 125 до 150 |
0,001 |
±5,01 |
±8,01 |
|
От 150 до 175 |
0,001 |
±6,01 |
±9,01 |
|
От 0 до 25 |
0,002 |
±3,01 |
±5,01 |
|
От 25 до 50 |
0,002 |
±3,01 |
±5,01 |
|
От 50 до 75 |
0,002 |
±4,01 |
±6,01 |
|
От 75 до 100 |
0,002 |
±4,01 |
±6,01 |
|
От 100 до 125 |
0,002 |
±5,01 |
±8,01 |
|
От 125 до 150 |
0,002 |
±5,01 |
±8,01 |
|
От 150 до 175 |
0,002 |
±6,01 |
±9,01 |
|
От 0 до 25 |
0,01 |
±4,0 |
±6,0 |
|
От 25 до 50 |
0,01 |
±4,0 |
±6,0 |
|
От 50 до 75 |
0,01 |
±5,0 |
±8,0 |
|
От 75 до 100 |
0,01 |
±5,0 |
±8,0 |
|
От 100 до 125 |
0,01 |
±6,0 |
±9,0 |
|
От 125 до 150 |
0,01 |
±6,0 |
±9,0 |
|
От 150 до 175 |
0,01 |
±7,0 |
±11,0 |
|
От 0 до 100 |
0,01 |
±7,0 |
±11,0 |
|
От 100 до 200 |
0,01 |
±8,0 |
±12,0 |
|
От 200 до 300 |
0,01 |
±9,0 |
±14,0 |
|
От 300 до 400 |
0,01 |
±11,0 |
±17,0 |
|
От 400 до 500 |
0,01 |
±13,0 |
±20,0 |
|
От 500 до 600 |
0,01 |
±14,0 |
±21,0 |
|
От 600 до 700 |
0,01 |
±16,0 |
±24,0 |
|
От 700 до 800 |
0,01 |
±18,0 |
±27,0 |
|
От 800 до 900 |
0,01 |
±20,0 |
±30,0 |
|
От 900 до 1000 |
0,01 |
±22,0 |
±33,0 |
Примечание:
1- Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства на участках шкалы 0,1 мм, для отсчетных устройств с диапазоном измерений от 0 до 1,27 мм и участках шкалы ±30 делений для отсчетных устройств с диапазоном измерений ±0,04; ±0,05; ±0,06; ±0,07; ±0,1; ±0,14 мм.
Таблица 3 - Метрологические характеристики микрометров моделей МРИ-Ц с шагом дискретности отсчетного устройства 0,01; 0,001 мм
|
Модель |
Диапазон измерений микрометра, мм |
Шаг дискретности отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства на участках шкалы 1,0 мм, мкм | |
|
Исп. 1 |
Исп. 2 | |||
|
1 |
2 |
3 |
4 |
5 |
|
МРИ-Ц |
От 0 до 25 |
0,001 |
±6,0 |
±9,0 |
|
От 25 до 50 |
0,001 |
±6,0 |
±9,0 | |
|
От 50 до 75 |
0,001 |
±8,0 |
±12,0 | |
|
От 75 до 100 |
0,001 |
±8,0 |
±12,0 | |
|
От 100 до 125 |
0,001 |
±9,0 |
±14,0 | |
|
От 125 до 150 |
0,001 |
±10,0 |
±15,0 | |
|
От 150 до 175 |
0,001 |
±10,0 |
±15,0 | |
|
От 0 до 25 |
0,01 |
±10,0 |
±15,0 | |
|
От 25 до 50 |
0,01 |
±10,0 |
±15,0 | |
|
От 50 до 75 |
0,01 |
±10,0 |
±15,0 | |
|
От 75 до 100 |
0,01 |
±10,0 |
±15,0 | |
|
От 100 до 125 |
0,01 |
±10,0 |
±15,0 | |
|
От 125 до 150 |
0,01 |
±20,0 |
±30,0 | |
|
От 150 до 175 |
0,01 |
±20,0 |
±30,0 | |
|
От 0 до 100 |
0,01 |
±20,0 |
±30,0 | |
|
От 100 до 200 |
0,01 |
±20,0 |
±30,0 | |
|
От 200 до 300 |
0,01 |
±20,0 |
±30,0 | |
|
От 300 до 400 |
0,01 |
±20,0 |
±30,0 | |
|
От 400 до 500 |
0,01 |
±20,0 |
±30,0 | |
|
От 500 до 600 |
0,01 |
±30,0 |
±50,0 | |
|
От 600 до 700 |
0,01 |
±30,0 |
±50,0 | |
|
От 700 до 800 |
0,01 |
±30,0 |
±50,0 | |
|
От 800 до 900 |
0,01 |
±30,0 |
±50,0 | |
|
От 900 до 1000 |
0,01 |
±30,0 |
±50,0 | |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений отсчетного устройства для микрометров МР, МРг, МРП
|
Модель |
Пределы допускаемой абсолютной погрешности отсчетного устройства, мкм | |
|
±0,03 мм включ. от нулевого штриха |
св. ±0,03 мм от нулевого штриха | |
|
МР |
±1,0 |
±2,0 |
|
МРг |
±1,0 |
±2,0 |
|
МРП |
±0,7 |
±1,0 |
Таблица 5 - Допуски параллельности и плоскостности, измерительное усилие микрометров
|
Модель |
Диапазон измерений, мм |
Цена деления отсчетного устройства, мм |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм |
Допуск плоскостности плоских измерительных поверхностей микрометра, мкм |
Измерительное усилие, Н |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МРП |
От 0 до 25 |
0,001 |
0,9 |
0,3 |
От 5 до 7 |
|
От 25 до 50 |
0,001 |
0,9 |
0,3 |
От 5 до 7 | |
|
МР |
От 0 до 25 |
0,001 |
1,2 |
0,9 |
От 5 до 10 |
|
От 25 до 50 |
0,001 |
1,2 |
0,9 |
От 5 до 10 | |
|
От 50 до 75 |
0,001 |
1,5 |
0,9 |
От 5 до 10 | |
|
От 75 до 100 |
0,001 |
1,5 |
0,9 |
От 5 до 10 | |
|
МРг |
От 0 до 25 |
0,002 |
0,9 |
0,6 |
От 5 до 7 |
|
От 25 до 50 |
0,002 |
1,0 |
0,6 |
От 5 до 7 | |
|
От 50 до 75 |
0,002 |
1,2 |
0,6 |
От 5 до 7 | |
|
От 75 до 100 |
0,002 |
1,2 |
0,6 |
От 5 до 7 | |
|
МРИг |
От 100 до 125 |
0,002 |
3,0 |
0,9 |
От 6 до 10 |
|
От 125 до 150 |
0,002 |
3,0 |
0,9 |
От 6 до 10 | |
|
От 150 до 200 |
0,002 |
3,5 |
0,9 |
От 6 до 10 | |
|
От 200 до 250 |
0,002 |
4,0 |
0,9 |
От 6 до 10 | |
|
От 250 до 300 |
0,002 |
4,0 |
0,9 |
От 6 до 10 | |
|
От 300 до 400 |
0,002 |
0,9 |
От 6 до 10 | ||
|
От 400 до 500 |
0,002 |
0,9 |
От 6 до 10 | ||
|
От 300 до 400 |
0,01 |
0,9 |
От 6 до 10 | ||
|
От 400 до 500 |
0,01 |
0,9 |
От 6 до 10 | ||
|
От 500 до 600 |
0,01 |
0,9 |
От 6 до 10 | ||
|
От 600 до 700 |
0,01 |
0,9 |
От 8 до 12 | ||
|
От 700 до 800 |
0,01 |
0,9 |
От 8 до 12 | ||
|
От 800 до 900 |
0,01 |
0,9 |
От 8 до 12 | ||
|
От 900 до 1000 |
0,01 |
0,9 |
От 8 до 12 | ||
|
От 1000 до 1200 |
0,01 |
0,9 |
От 8 до 12 | ||
|
От 1200 до 1400 |
0,01 |
0,9 |
От 8 до 12 | ||
|
От 1400 до 1600 |
0,01 |
0,9 |
От 8 до 12 | ||
|
От 1600 до 1800 |
0,01 |
0,9 |
От 8 до 12 | ||
|
От 1800 до 2000 |
0,01 |
0,9 |
От 8 до 12 | ||
|
МРИ |
От 0 до 25 |
0,001 |
2,5 |
0,9 |
От 5 до 10 |
|
От 25 до 50 |
0,001 |
2,5 |
0,9 |
От 5 до 10 | |
|
От 50 до 75 |
0,001 |
2,5 |
0,9 |
От 5 до 10 | |
|
От 75 до 100 |
0,001 |
2,5 |
0,9 |
От 5 до 10 | |
|
От 100 до 125 |
0,001 |
4,0 |
1,2 |
От 5 до 10 | |
|
От 125 до 150 |
0,001 |
4,0 |
1,2 |
От 5 до 10 | |
|
От 150 до 175 |
0,001 |
4,5 |
1,2 |
От 5 до 10 |
МРИ-Ц
1
МРИ
|
2 |
3 |
4 |
5 |
6 |
|
От 0 до 25 |
0,002 |
2,5 |
0,9 |
От 5 до 10 |
|
От 25 до 50 |
0,002 |
2,5 |
0,9 |
От 5 до 10 |
|
От 50 до 75 |
0,002 |
2,5 |
0,9 |
От 5 до 10 |
|
От 75 до 100 |
0,002 |
2,5 |
0,9 |
От 5 до 10 |
|
От 100 до 125 |
0,002 |
4,0 |
1,2 |
От 5 до 10 |
|
От 125 до 150 |
0,002 |
4,0 |
1,2 |
От 5 до 10 |
|
От 150 до 175 |
0,002 |
4,5 |
1,2 |
От 5 до 10 |
|
От 0 до 25 |
0,01 |
2,5 |
0,9 |
От 5 до 10 |
|
От 25 до 50 |
0,01 |
2,5 |
0,9 |
От 5 до 10 |
|
От 50 до 75 |
0,01 |
2,5 |
0,9 |
От 5 до 10 |
|
От 75 до 100 |
0,01 |
2,5 |
0,9 |
От 5 до 10 |
|
От 100 до 125 |
0,01 |
4,0 |
1,2 |
От 5 до 10 |
|
От 125 до 150 |
0,01 |
4,0 |
1,2 |
От 5 до 10 |
|
От 150 до 175 |
0,01 |
4,5 |
1,2 |
От 5 до 10 |
|
От 0 до 100 |
0,01 |
2,5 |
1,2 |
От 8 до 12 |
|
От 100 до 200 |
0,01 |
4,5 |
1,2 |
От 8 до 12 |
|
От 200 до 300 |
0,01 |
4,5 |
1,2 |
От 8 до 12 |
|
От 300 до 400 |
0,01 |
1,2 |
От 8 до 12 | |
|
От 400 до 500 |
0,01 |
1,2 |
От 8 до 12 | |
|
От 500 до 600 |
0,01 |
1,2 |
От 8 до 12 | |
|
От 600 до 700 |
0,01 |
1,2 |
От 8 до 12 | |
|
От 700 до 800 |
0,01 |
1,2 |
От 8 до 12 | |
|
От 800 до 900 |
0,01 |
1,2 |
От 8 до 12 | |
|
От 900 до 1000 |
0,01 |
1,2 |
От 8 до 12 | |
|
От 0 до 25 |
0,001 |
2,5 |
0,9 |
От 5 до 10 |
|
От 25 до 50 |
0,001 |
2,5 |
0,9 |
От 5 до 10 |
|
От 50 до 75 |
0,001 |
2,5 |
0,9 |
От 5 до 10 |
|
От 75 до 100 |
0,001 |
2,5 |
0,9 |
От 5 до 10 |
|
От 100 до 125 |
0,001 |
4,0 |
1,2 |
От 5 до 10 |
|
От 125 до 150 |
0,001 |
4,0 |
1,2 |
От 5 до 10 |
|
От 150 до 175 |
0,001 |
4,5 |
1,2 |
От 5 до 10 |
|
От 0 до 25 |
0,01 |
2,5 |
0,9 |
От 5 до 10 |
|
От 25 до 50 |
0,01 |
2,5 |
0,9 |
От 5 до 10 |
|
От 50 до 75 |
0,01 |
2,5 |
0,9 |
От 5 до 10 |
|
От 75 до 100 |
0,01 |
2,5 |
0,9 |
От 5 до 10 |
|
От 100 до 125 |
0,01 |
4,0 |
1,2 |
От 5 до 10 |
|
От 125 до 150 |
0,01 |
4,0 |
1,2 |
От 5 до 10 |
|
От 150 до 175 |
0,01 |
4,5 |
1,2 |
От 5 до 10 |
|
От 0 до 100 |
0,01 |
2,5 |
1,2 |
От 8 до 12 |
|
От 100 до 200 |
0,01 |
4,5 |
1,2 |
От 8 до 12 |
|
От 200 до 300 |
0,01 |
4,5 |
1,2 |
От 8 до 12 |
|
От 300 до 400 |
0,01 |
- |
1,2 |
От 8 до 12 |
|
От 400 до 500 |
0,01 |
- |
1,2 |
От 8 до 12 |
|
От 500 до 600 |
0,01 |
- |
1,2 |
От 8 до 12 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МРИ-Ц |
От 600 до 700 |
0,01 |
- |
1,2 |
От 8 до 12 |
|
От 700 до 800 |
0,01 |
- |
1,2 |
От 8 до 12 | |
|
От 800 до 900 |
0,01 |
- |
1,2 |
От 8 до 12 | |
|
От 900 до 1000 |
0,01 |
- |
1,2 |
От 8 до 12 |
Примечание:
Допускаются завалы на расстоянии 0,5 мм от краев измерительных поверхностей
Таблица 6 - Допускаемые отклонения длины от номинальных размеров, допуски
параллельности и плоскостности измерительных поверхностей установочных мер
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины от номинального размера, мкм, не более |
Допуск параллельности, мкм |
Допуск плоскостности, мкм |
|
25; 50; 75 |
±2,0 |
1,5 |
0,6 |
|
100; 125 |
±2,0 |
2,0 |
0,6 |
|
150; 175 |
±3,0 |
2,5 |
0,6 |
|
225; 275 |
±4,0 |
3,5 |
0,9 |
|
325; 375 |
±5,0 |
0,9 | |
|
425; 475; 525; 575 |
±6,0 |
0,9 | |
|
625; 675; 725; 775 |
±7,0 |
0,9 | |
|
825; 875; 925; 975 |
±8,0 |
0,9 | |
|
1025; 1075; 1125; 1175 |
±10,0 |
0,9 | |
|
1225; 1275; 1325; 1375 |
±12,0 |
0,9 | |
|
1425; 1475; 1525; 1575 |
±14,0 |
0,9 | |
|
1625; 1675; 1725; 1775 |
±16,0 |
0,9 | |
|
1825; 1875; 1925; 1975 |
±18,0 |
0,9 |
|
Таблица 7 - Габаритные разме |
ры и масса | ||
|
Модель |
Диапазон измерений микрометров, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
МРП |
От 0 до 25 |
170х40х90 |
0,9 |
|
От 25 до 50 |
220х40х90 |
1,0 | |
|
МР |
От 0 до 25 |
170х30х80 |
0,8 |
|
От 25 до 50 |
190х30х90 |
0,9 | |
|
От 50 до 75 |
220х30х110 |
1,1 | |
|
От 75 до 100 |
240х30х130 |
1,3 | |
|
МРг |
От 0 до 25 |
170х40х90 |
0,9 |
|
От 25 до 50 |
220х40х90 |
1,0 | |
|
От 50 до 75 |
240х40х130 |
1,3 | |
|
От 75 до 100 |
260х40х180 |
1,5 | |
|
1 |
2 |
3 |
4 |
|
МРИг |
От 100 до 125 |
330х50х165 |
0,9 |
|
От 125 до 150 |
355х50х185 |
1,2 | |
|
От 150 до 200 |
440х50х215 |
1,8 | |
|
От 200 до 250 |
490х50х240 |
22 | |
|
От 250 до 300 |
540х50х270 |
2,4 | |
|
От 300 до 400 |
650х50х320 |
3,3 | |
|
От 400 до 500 |
750х50х385 |
4,0 | |
|
От 500 до 600 |
850х50х455 |
5,4 | |
|
От 600 до 700 |
950х50х520 |
6,1 | |
|
От 700 до 800 |
1050х50х590 |
9,5 | |
|
От 800 до 900 |
1150х50х660 |
12,2 | |
|
От 900 до 1000 |
1260х50х700 |
14,0 | |
|
От 1000 до 1200 |
1460х50х950 |
15,2 | |
|
От 1200 до 1400 |
1660х50х1060 |
16,4 | |
|
От 1400 до 1600 |
1860х50х1200 |
17,6 | |
|
От 1600 до 1800 |
2060х50х1310 |
18,5 | |
|
От 1800 до 2000 |
2260х50х1450 |
20,0 | |
|
МРИ |
От 0 до 25 |
235х50х110 |
0,6 |
|
От 25 до 50 |
260х50х110 |
0,7 | |
|
От 50 до 75 |
285х50х150 |
0,8 | |
|
От 75 до 100 |
310х50х200 |
0,9 | |
|
От 100 до 125 |
335х50х180 |
1,1 | |
|
От 125 до 150 |
360х50х230 |
1,3 | |
|
От 150 до 175 |
385х50х260 |
1,8 | |
|
От 0 до 100 |
415х50х190 |
1,5 | |
|
От 100 до 200 |
515х50х220 |
1,8 | |
|
От 200 до 300 |
615х50х280 |
2,4 | |
|
От 300 до 400 |
715х50х330 |
3,2 | |
|
От 400 до 500 |
815х50х490 |
3,9 | |
|
От 500 до 600 |
915х50х460 |
5,3 | |
|
От 600 до 700 |
1015х50х530 |
6,1 | |
|
От 700 до 800 |
1115х50х600 |
9,6 | |
|
От 800 до 900 |
1215х50х670 |
11,2 | |
|
От 900 до 1000 |
1315х50х710 |
12,1 | |
|
МРИ-Ц |
От 0 до 25 |
235х50х110 |
0,6 |
|
От 25 до 50 |
260х50х110 |
0,7 | |
|
От 50 до 75 |
285х50х150 |
0,8 | |
|
От 75 до 100 |
310х50х200 |
0,9 | |
|
От 100 до 125 |
335х50х180 |
1,1 | |
|
От 125 до 150 |
360х50х230 |
1,3 | |
|
От 150 до 175 |
385х50х260 |
1,8 | |
|
От 0 до 100 |
415х50х190 |
1,5 |
|
1 |
2 |
3 |
4 |
|
МРИ-Ц |
От 100 до 200 |
515x50x220 |
1,8 |
|
От 200 до 300 |
615x50x280 |
2,4 | |
|
От 300 до 400 |
715x50x330 |
3,2 | |
|
От 400 до 500 |
815x50x490 |
3,9 | |
|
От 500 до 600 |
915x50x460 |
5,3 | |
|
От 600 до 700 |
1015x50x530 |
6,1 | |
|
От 700 до 800 |
1115x50x600 |
9,6 | |
|
От 800 до 900 |
1215x50x670 |
11,2 | |
|
От 900 до 1000 |
1315x50x710 |
12,1 |
Таблица 8 - Условия эксплуатации
|
Наименование xарактеристики |
Значение |
|
Температура окружающего воздуxа, °С |
от +16 до +24 |
|
Относительная влажность, %, не более |
80 |
