Сведения о средстве измерений: 87565-22 Система измерений количества и показателей качества конденсата газового нестабильного на объекте "Насосная станция подачи конденсата" на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО "Газпром добыча Уренгой"

Номер по Госреестру СИ: 87565-22
87565-22 Система измерений количества и показателей качества конденсата газового нестабильного на объекте "Насосная станция подачи конденсата" на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО "Газпром добыча Уренгой"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества конденсата газового нестабильного на объекте «Насосная станция подачи конденсата» на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО «Газпром добыча Уренгой» (далее -СИКГК) предназначена для измерений массы конденсата газового нестабильного (далее - КГН) прямым методом динамических измерений и показателей качества КГН на выходе из установки комплексной подготовки газа.

сертификация программного обеспечения

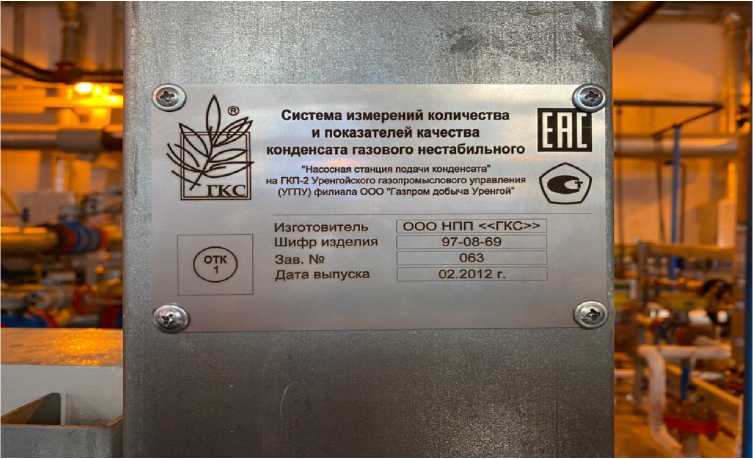

Внешний вид. Система измерений количества и показателей качества конденсата газового нестабильного на объекте
Внешний вид.
Система измерений количества и показателей качества конденсата газового нестабильного на объекте "Насосная станция подачи конденсата" на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО "Газпром добыча Уренгой"
Рисунок № 1

Общие сведения

Дата публикации - 09.12.2022
Срок свидетельства -
Номер записи - 189536
ID в реестре СИ - 1404234
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
