Сведения о средстве измерений: 70884-18 Модули задатчики напряжения постоянного тока

Номер по Госреестру СИ: 70884-18
70884-18 Модули задатчики напряжения постоянного тока
(МЗН)

Назначение средства измерений:
Модули задатчики напряжения постоянного тока МЗН (далее - модули) предназначены для воспроизведения напряжения постоянного тока и подачи контрольного напряжения на вход измерительных преобразователей по команде дискретных управляющих сигналов.

Внешний вид. Модули задатчики напряжения постоянного тока, http://oei-analitika.ru рисунок № 1

Внешний вид.
Модули задатчики напряжения постоянного тока
Рисунок № 1

Внешний вид. Модули задатчики напряжения постоянного тока, http://oei-analitika.ru рисунок № 2

Внешний вид.
Модули задатчики напряжения постоянного тока
Рисунок № 2

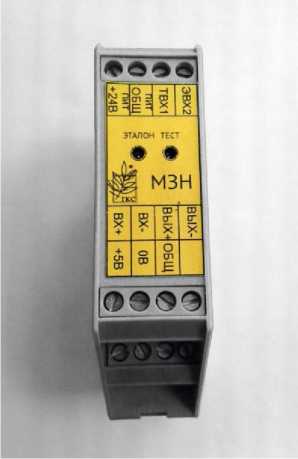

Внешний вид. Модули задатчики напряжения постоянного тока, http://oei-analitika.ru рисунок № 3

Внешний вид.
Модули задатчики напряжения постоянного тока
Рисунок № 3

Общие сведения

Дата публикации - 02.12.2024
Срок свидетельства - 23.04.2029
Номер записи -
ID в реестре СИ - 395864
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет, Модуль задатчик напряжения постоянного тока МЗН, Модуль задазадатчик напряжения тока МЗН, Модули МЗН, Модули задатчики напряжения постоянного тока МЗН, МЗН, исполнение В, исполнение Б,

Производитель

Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_5 Каталог типов СИ ФГИС АРШИН по разделам областей измерений

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).

Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2314
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1509
Кол-во владельцев - 10
Усредненный год выпуска СИ - 0
МПИ по поверкам - 593 дн.

Приказы РСТ, где упоминается данный тип СИ

№2783 от 2024.11.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)

№783 от 2018.04.23 Об утверждении типов средств измерений

№692 от 2019.04.03 О переоформлении свидетельства об утверждении типа средства измерений № 36869 "Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности АИИС КУЭ ОАО "Мосгорэнерго" на объектах филиала №6 "Южный" ОАО "МОЭК" и внесении изменений в описание типа

№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)

№653 от 2023.03.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)

№1874 от 2024.08.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)

Наличие аналогов СИ: Модули задатчики напряжения постоянного тока (МЗН)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
70884-18 23.04.2029	Модули задатчики напряжения постоянного тока, МЗН Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	2 года
70935-18 23.04.2028	Преобразователи измерительные, МП-НЧ, МП-НЧ-2, МП-НИ-2 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	2 года - для МП-НЧ, МП-НЧ-2; 4 года - для МП-НИ-2
79679-20	Установка пикнометрическая, ГКС-УП Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
79588-20	Система измерений количества и показателей качества нефти (СИКН) № 1521. Приемо-сдаточный пункт "АРКТИКГАЗ", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
79979-20	Система измерений количества и показателей качества конденсата газового нестабильного (деэтанизированного) в составе узла коммерческого учета конденсата газового нестабильного на УКПГ Северо-Уренгойского месторождения ЗАО "Нортгаз", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
79944-20	Система измерений количества и параметров газа на УПН "Восточный Ламбейшор" ООО "ЛУКОЙЛ-Коми", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	2 года
80870-20	Система измерений количества и показателей качества сырой нефти на ДНС-1 Нижне-Уратьминского месторождения, Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
82117-21	Установка поверочная передвижная на базе ультразвукового преобразователя расхода, ГКС-1 "Прикамье" Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
81994-21	Система измерений количества и показателей качества нефтепродуктов № 1225 ООО "Транснефть - Порт Приморск", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
82350-21	Система автоматического контроля промышленных выбросов на источниках, КАСХ-1,2, КТО-600 ООО "Криогаз - Высоцк" Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
84104-21	Система измерений количества и показателей качества конденсата газового нестабильного на объекте четвертого участка Ачимовских отложений Уренгойского нефтегазоконденсатного месторождения ООО "Ачим Девелопмент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
84109-21	Система измерений количества и показателей качества нефти № 1524, Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
84111-21	Система измерений количества и показателей качества конденсата газового нестабильного на объекте пятого участка Ачимовских отложений Уренгойского нефтегазоконденсатного месторождения ООО "Ачим Девелопмент", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
84574-22	Система измерительная расхода, объема и энергосодержания природного газа для объекта "Обустройство Ево-Яхинского лицензионного участка. Линейные объекты", Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	2 года
85272-22	Система измерений количества и показателей качества газа на объекте четвертого участка Ачимовских отложений Уренгойского НГКМ ООО "Ачим Девелопмент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	2 года
85282-22	Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
87199-22	Система измерений количества и показателей качества топливного газа на площадке концевых подогревателей конденсатопровода УКПГ-41 ООО "Ачим Девелопмент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	4 года
87565-22	Система измерений количества и показателей качества конденсата газового нестабильного на объекте "Насосная станция подачи конденсата" на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО "Газпром добыча Уренгой", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
87724-22	Установка поверочная, СПУ Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
87963-23	Система измерений количества и показателей качества конденсата газового деэтанизированного Самбургского НГКМ АО "АРКТИКГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
88643-23	Установка поверочная передвижная, ГКС-1400 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
88769-23	Система измерительная количества природного газа на ГРП НПЗ АО "ТАИФ-НК", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	2 года
90818-23	Система измерений количества и показателей качества нефти № 1520 на ПСП "Саханефть", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
91226-24 02.02.2029	Анализаторы, МУЛЬТИСЕНС-35 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
91755-24	Система измерений количества и показателей качества конденсата газового деэтанизированного СИКГК № 2 Уренгойского НГКМ АО "АРКТИКГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
92155-24	Установка поверочная передвижная, ППУ Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
92284-24 07.06.2029	Анализаторы, СПЕКТР-35 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
92551-24	Система измерений количества и показателей качества сырой нефти на ДНС-2 Петелинского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
93436-24 08.10.2029	Преобразователи давления измерительные, КМ35 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	3 года; для преобразователей с пределами допускаемой основной приведенной погрешности от ±0,04 % до ±0,06 % - 2 года
93661-24	Система измерений количества и показателей качества нефтепродуктов мобильная "Транснефть-Западная Сибирь", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
93881-24 20.11.2029	Пикнометры, ГКС-35 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
94131-24	Система автоматического контроля выбросов САКВ ДТ № 1 ООО "СЛК Цемент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
94132-24	Система автоматического контроля выбросов САКВ ДТ № 2 ООО "СЛК Цемент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
94133-24	Система автоматического контроля выбросов САКВ ДТ № 3 ООО "СЛК Цемент", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
95039-25 28.03.2030	Установки пикнометрические, ПУ ГКС-35 Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
95189-25	Система измерений количества и показателей качества нефти СИКН № 612 ППСН "Калтасы", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год
95225-25	Система измерений количества и показателей качества конденсата газового деэтанизированного на объекте "Система транспорта газового конденсата от УКПГ до точки врезки в конденсатопровод АО "АРКТИКГАЗ" Станция насосная конденсата с коммерческим узлом учета", Обозначение отсутствует Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС") (РОССИЯ г. Казань)	ОТ МП	1 год

MI_17 Возраст парка средств измерений конкретного типа СИ

Стоимость 200 руб. или по подписке

Кто поверяет Модули задатчики напряжения постоянного тока (МЗН)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО НПП "ГКС" (1467)		Модуль задатчик напряжения постоянного тока МЗН Модули МЗН Модуль задазадатчик напряжения тока МЗН Модули задатчики напряжения постоянного тока МЗН	704		0	0	0	0	0	0
ООО НПП "ГКС" (RA.RU.312000)		Нет МЗН исполнение Б исполнение В	1610		1369	4	0	1168	1168	0

Стоимость поверки Модули задатчики напряжения постоянного тока (МЗН)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

отсутствует.

Знак утверждения типа

наносится в правом верхнем углу титульного листа паспорта методом печати.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к модулям задатчикам напряжения постоянного тока МЗН

ТУ 26.51.43.117-023-94291860-2017 Модули МЗН, МП-НЧ, МП-НЧ-2. Технические условия

Поверка

осуществляется по документу МП 1910/1-311229-2017 «Государственная система обеспечения единства измерений. Модули задатчики напряжения постоянного тока МЗН. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 19 октября 2017 г.

Основные средства поверки:

- калибратор многофункциональный MC5-R-IS (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22237-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)
ИНН 1655107067
Юридический адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50
Адрес: 420111, Республика Татарстан, г. Казань, ул. Московская, д. 35
Телефон (факс): (843) 221-70-00, (843) 221-70-01
Web-сайт: www.nppgks.com
E-mail: mail@nppgks.com

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП»
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон (факс): (843) 214-20-98, (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru

Принцип действия модулей заключается в воспроизведении контрольных значений напряжения постоянного тока (0 и 5 В). Сигнал напряжения постоянного тока (0 или 5 В) генерируется источником опорного напряжения и подается на выходные клеммы «ВЫХ+» и «ВЫХ-».

Конструктивно модули изготавливаются в пластмассовом корпусе, предназначенном для установки на DIN-рейку типа ТН35 и представляют собой печатную плату с расположенными на ней электронными компонентами, светодиодными индикаторами и клеммами для подключения внешних цепей.

Модули используются в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях. Модули применяются с вторичной регистрирующей и показывающей аппаратурой в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях.

Модули выпускаются в следующих исполнениях: исполнение А, исполнение Б, исполнение В, которые отличаются между собой конструктивными особенностями.

Общий вид модулей представлен на рисунке 1.

Внешний вид. Модули задатчики напряжения постоянного тока (МЗН), http://oei-analitika.ru

Исполнение А

Исполнение Б

Рисунок 1 - Общий вид модулей

ЭТАЛОН ТЕСТ

мзн

Исполнение В

Пломбировка модулей осуществляется с помощью разрывной наклейки изготовителя. Схема пломбировки модулей от несанкционированного доступа представлена на рисунке 2.

ЭТАЛОН

Исполнение А

Места пломбирования

ЭТАЛОН

о <в

Исполнение Б

Исполнение В

Рисунок 2 - Схема пломбировки модулей от несанкционированного доступа

Программное обеспечение отсутствует.

Таблица 3 - Комплектность модулей

Наименование	Обозначение	Количество
Модуль задатчик напряжения постоянного тока МЗН	-	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	26.51.43.117-023-94291860-2017-РЭ.1	1 экз.*
Методика поверки	МП 1910/1-311229-2017	1 экз.*
* Допускается прилагать один экземпляр на партию из 10 модулей.

Таблица 1 - Метрологические характеристики модулей

Наименование характеристики	Значение
Выходное напряжение постоянного тока, В	0; 5
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В	±0,005
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, В	±0,0005
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа	от 20 до 30 от 0 до 80 от 84,0 до 106,7

Таблица 2 - Основные технические характеристики модулей

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 23 до 30
Потребляемая мощность, Вт, не более	1,2
Габаритные размеры (исполнение А), мм, не более:
- длина	60
- ширина	38
- высота	90
Габаритные размеры (исполнение Б), мм, не более:
- длина	120
- ширина	23
- высота	120

Продолжение таблицы 2

Наименование характеристики	Значение
Габаритные размеры (исполнение В), мм, не более: - длина	90
- ширина	23
- высота	100
Масса, кг, не более	0,2
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- относительная влажность (без конденсации влаги), %	от 0 до 90
- атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет	10
Средняя наработка на отказ, ч	50000
